Спосіб виведення буропідривних робіт

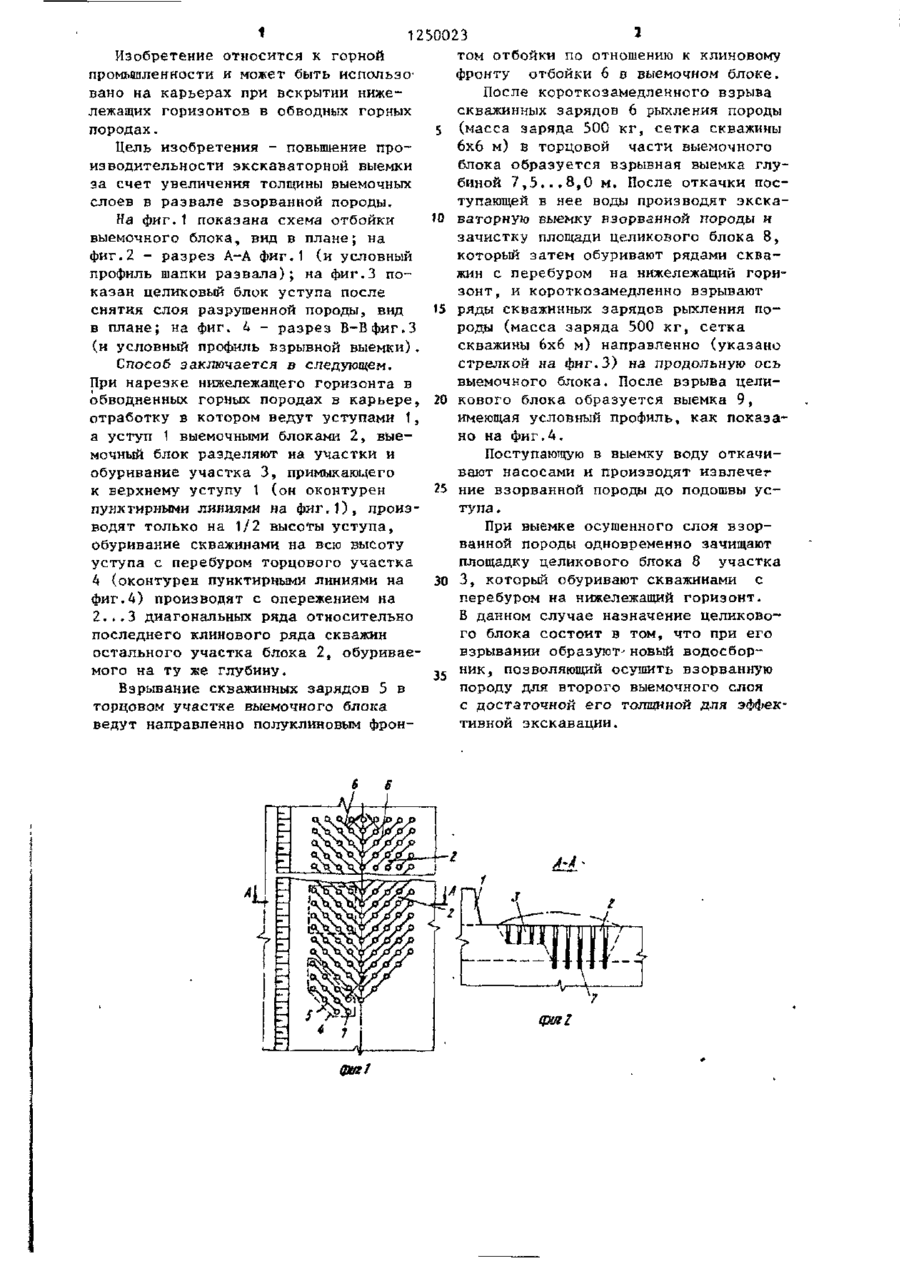

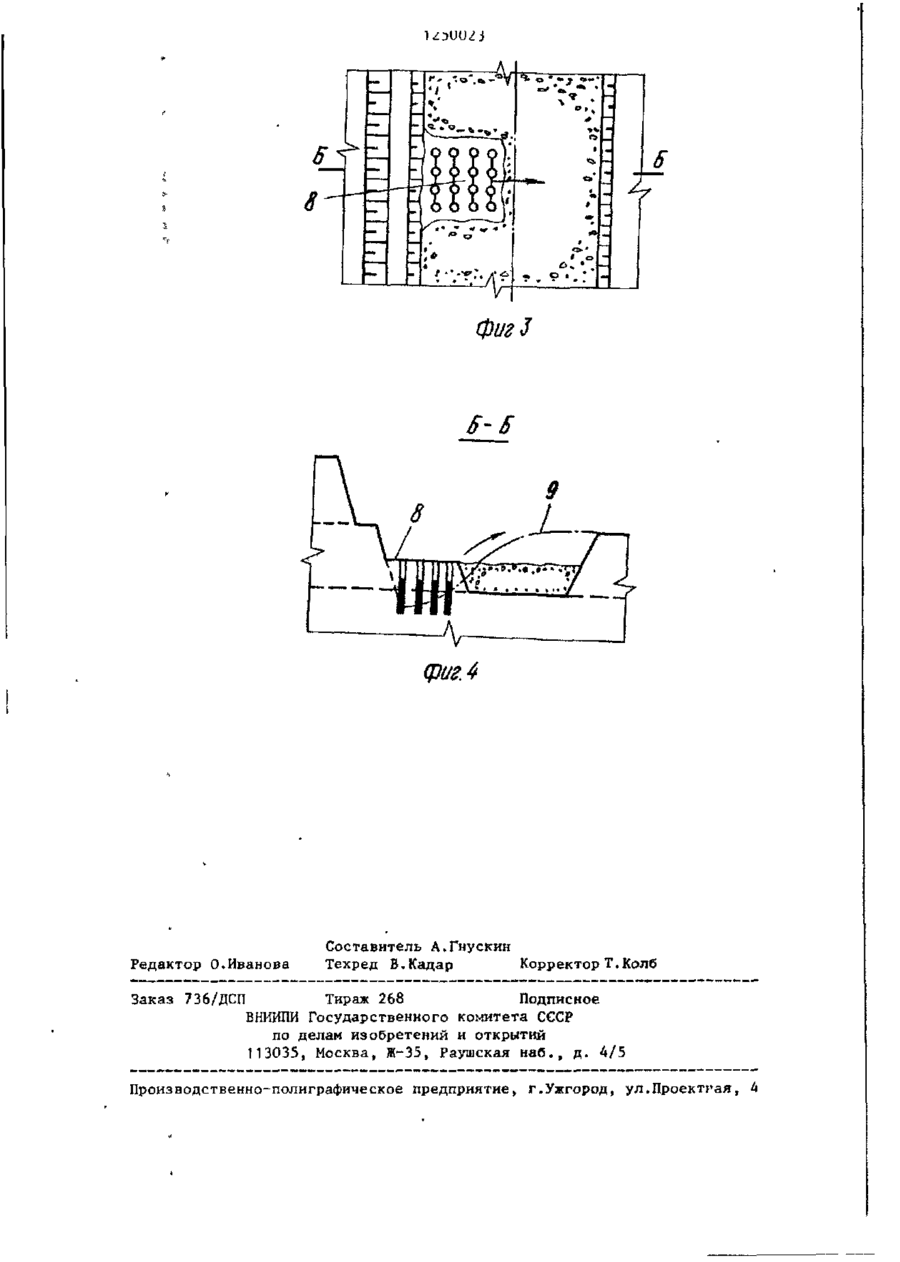

СПОСОБ ВЕДЕНИЯ БУРОВЗРЫВНЫХ РАБОТ при вскрытии нижележащего горизонта в обводненных горных породах на карьере, включающий обуривание выемочного блока траншей вдоль уступа рядами скважин, заряжание скважин и короткозамедленное взрывание рядов зарядов, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности экскаваторной выемки за счет увеличения толщины выемочных слоев в развале взорванной породы, выемочный блок разделяют на участки, обуривание участка, примыкающего к верхнему уступу, производят на половину высоты уступа, а обуривание участка в торцовой части выемочного блока производят с опережением на два-три диагональных ряда относительно последнего клинового ряда скважин, при этом взрывание этих рядов скважинных зарядов ведут направленно диагональным фронтом отбойки, и после водопонижения во взрывной выемке в торцовой части выемочного блока выполняют скважины с перебуром на нижележащий горизонт в целиковой части блока, причем помещенные в них скважинные заряды взрывают с замедлением по направлению продольной оси выемочного блока. ГО со 1250023 I том отбойки по отношению к клиновому Изобретение относится к горной фронту отбойки 6 в выемочном блоке. промышленности и может быть использовано на карьерах при вскрытии нижеПосле короткозамедленного взрыва лежащих горизонтов в обводных горных скважинных зарядов 6 рыхления породы породах. (масса заряда 500 кг, сетка скважины 6x6 м) в торцовой части выемочного Цель изобретения - повышение проблока образуется взрывная выемка глуизводительности экскаваторной выемки биной 7,5...8,0 м. После откачки посза счет увеличения толщины выемочных тупающей в нее воды производят экскаслоев в развале взорванной породы. ваторную выемку взорванной породы и На фиг.1 показана схема отбойки зачистку площади целикового блока 8, выемочного блока, вид в плане; на который затем обуривают рядами сквафиг.2 - разрез А-А фиг.1 (и условный жин с перебуром на нижележащий горипрофиль шапки развала); на фиг.З позонт, и короткозамедленно взрывают казан целиковый блок уступа после снятия слоя разрушенной породы, вид 15 ряды скважинных зарядов рыхления породы (масса заряда 500 кг, сетка в плане; на фиг. к - разрез В-Вфиг.З скважины 6x6 м) направленно (указано (и условный профиль взрывной выемки). стрелкой иа фиг.З) на продольную ось Способ заключается в следующем. выемочного блока. После взрыва целиПри нарезке нижележащего горизонта в кового блока образуется выемка 9, обводненных горных породах в карьере, 20 имеющая условный профиль, как показаотработку в котором ведут уступами 1, но на фиг.4. а уступ 1 выемочными блоками 2, выемочный блок разделяют на участки и Поступающую в выемку воду откачиобурнвание участка 3, примыкающего вают насосами и производят извлечетк верхнему уступу 1 (он оконтурен 25 ние взорванной породы до подошвы успунктирными линиями на фиг.1), произтупа. водят только на 1/2 высоты уступа, При выемке осушенного слоя взоробуривание скважинами на всю высоту ванной породы одновременно зачищают уступа с перебуром торцового участка площадку целикового блока 8 участка h (оконтурен пунктирными линиями на 30 3, который обуривают скважинами с фиг.4) производят с опережением на перебуром на нижележащий горизонт. 2...3 диагональных ряда относительно В данном случае назначение целиковопоследнего клинового ряда скважин го блока состоит в том, что при его остального участка блока 2, обуриваевзрывании образуют- новый водосбормого на ту же глубину. ник, позволяющий осушить взорванную 35 породу для второго выемочного слоя Взрывание скважинных зарядов 5 в с достаточной его толщиной для эффекторцовом участке выемочного блока тивной экскавации. ведут направленно полуклиновым фрон А-Л фигЗ 5-5 фиг. 4 Редактор О.Иванова Заказ 736/ДСП Составитель А.Гнускин Техред В.Кадар Корректор Т.Колб Тираж 268 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектгая,
