Магнітно-напівпровідниковий генератор парно-різнополярних імпульсів

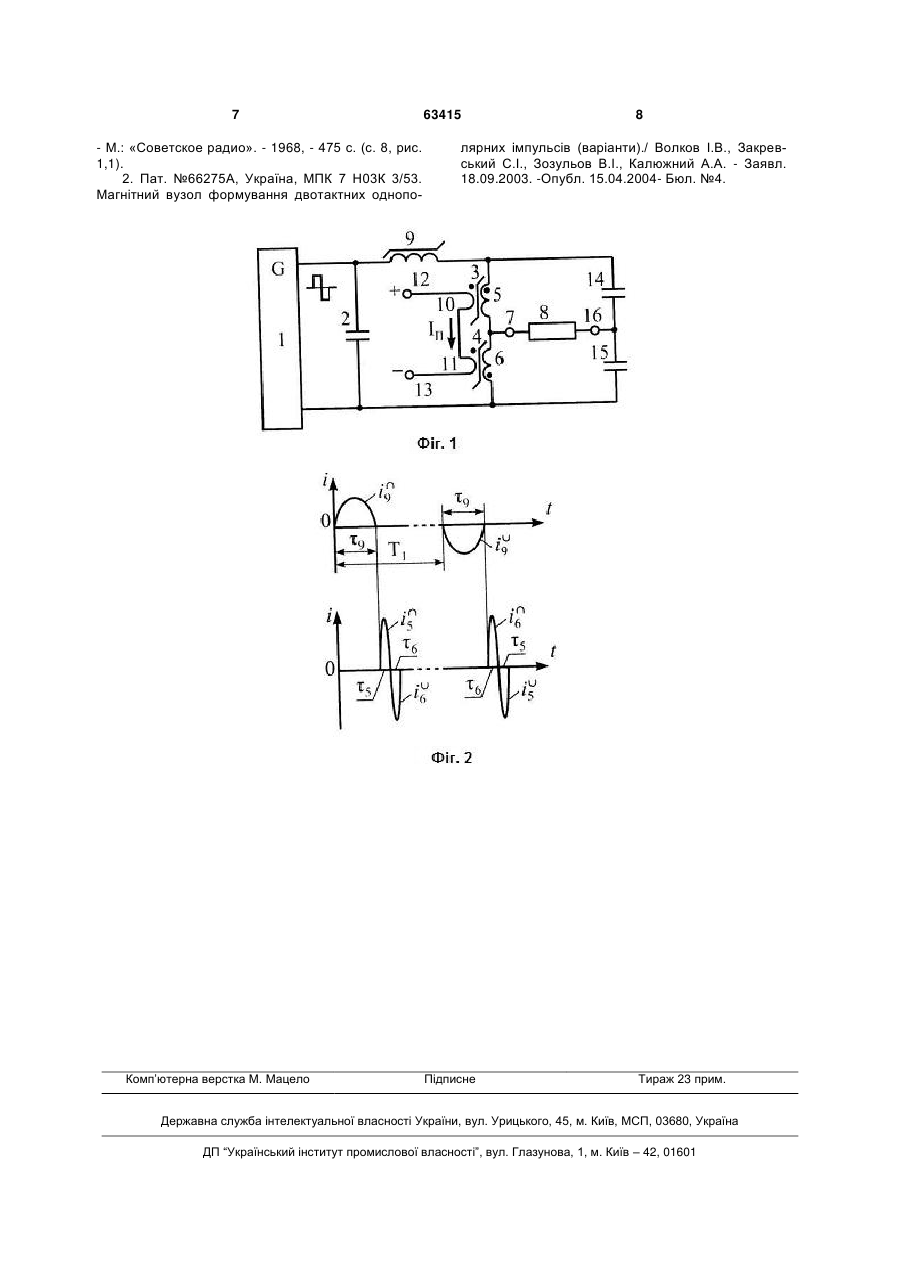

Магнітно-напівпровідниковий генератор парно-різнополярних імпульсів, що містить джерело різнополярних імпульсів, вихідні виводи якого зашунтовані першим та другим виводами першого конденсатора, перший та другий асиметричні комутаційні дроселі, першим та другим виводами робочих обмоток котрих відповідно надані та не надані позначки фазного маркування і ці робочі обмотки з'єднані між собою другими виводами, створюючи першу вихідну клему пристрою, до котрої під'єднаний один вивід навантаження, перші вільні виводи цих робочих обмоток підключені від U 2 (19) 1 3 робочі обмотки своїми виводами, що мають позначки фазного маркування, під'єднані відповідно до позитивної та негативної клем магнітного вузла, а перша та друга керуючі обмотки своїми виводами, яким відповідно не визначена та визначена позначка фазного маркування, з'єднані між собою, а їх вільні виводи, яким відповідно визначена та не визначена позначка фазного маркування, підключені відповідно до позитивного та негативного затисків для підключення джерела підмагнічування першого та другого комутаційних дроселів. Недоліком відомого магнітного вузла формування двотактних однополярних імпульсів є те, що він формує із різнополярних імпульсів однополярні або «L-випрямлені» імпульси за допомогою чотирьох дроселів чи двох двообмоткових дроселів. Це ускладнює відомий пристрій. До того ж за принципом його роботи неможливо сформувати компресійні, тобто ущільнені щодо тривалості, парнорізнополярні імпульси. Задачею пропонованої корисної моделі є створення магнітно-напівпровідникового генератора, у якому шляхом введення другого та третього конденсаторів, які з'єднані між собою послідовно і вільними виводами шунтують перші виводи послідовно з'єднаних між собою першого та другого комутаційних асиметричних дроселів, створюючи LC-міст, до спільних точок дроселів конденсаторів якого через третій комутаційний дросель підключається вихід модулятора різнополярних імпульсів, а спільні точки першого та другого асиметричних комутаційних дроселів, другого та третього конденсаторів LC-моста під'єднані до вихідних клем пристрою, чим в цілому досягається новий технічний результат: спрощення магнітнонапівпровідникового генератора та розширення його функціональних можливостей, при цьому забезпечується формування із вхідних різнополярних імпульсів вихідних парно-різнополярних імпульсів. Поставлена задача вирішується за рахунок того, що в магнітно-напівпровідниковий генератор парно-різнополярних імпульсів, що містить джерело різнополярних імпульсів, вихідні виводи якого зашунтовані першим та другим виводами першого конденсатора, перший та другий асиметричні комутаційні дроселі, першим та другим виводами робочих обмоток котрих відповідно надані та не надані позначки фазного маркування і ці робочі обмотки з'єднані між собою другими виводами, створюючи першу вихідну клему пристрою, до котрої під'єднаний один вивід навантаження, перші вільні виводи цих робочих обмоток підключені відповідно до першого виводу першого конденсатора через третій комутаційний дросель та до другого виводу першого конденсатора безпосередньо, першим і другим виводам керуючих обмоток співвідносно першого та другого асиметричних комутаційних дроселів відповідно надані та не надані позначки фазного маркування і ці керуючі обмотки з'єднані між собою відповідно другим та першим виводами, а їх вільні перший та другий виводи підключені відповідно до позитивного та негативного затисків джерела підмагнічувального струму, причому період різнополярних імпульсів згаданого 63415 4 джерела має значно більшу тривалість, ніж тривалість самих різнополярних імпульсів, додатково введені другий та третій конденсатори, які з'єднані між собою послідовно, їх вільні виводи підключені відповідно до перших виводів співвідносно першого та другого асиметричних комутаційних дроселів, а спільна точка виводів цих конденсаторів під'єднана до другої вихідної клеми пристрою, до якої підключений другий вивід навантаження. Порівняльний аналіз із прототипом показує, що магнітно-напівпровідниковий генератор парнорізнополярних імпульсів, що заявляється, відрізняється наявністю нових елементів, а саме другого та третього конденсаторів, а також новими зв'язками, що полягають у відповідному з'єднанні зазначених чином нових елементів між собою та із відомими елементами пристрою. Нові елементи та зв'язки пропонованою корисної моделі розраховані на її практичну реалізацію з вирішенням поставленої задачі: спрощення вузла опрацьовування вхідних різнополярних імпульсів за рахунок заміни двох дроселів на більш прості два конденсатора, тобто заміни L-моста на LC-міст, одержуючи при цьому нові парно-різнополярні імпульси. На підставі вищевикладеного можна зробити висновок про те, що сукупність істотних відмінних ознак, викладених у формулі корисної моделі, дозволяє досягти нового технічного результату, а саме спрощення пристрою та розширення його функціональних можливостей. Суть корисної моделі пояснюється кресленнями. На фіг. 1 представлена схема електрична принципова магнітно-напівпровідникового генератора парно-різнополярних імпульсів. На фіг. 2 наведені епюри, які відображають основну суть роботи корисної моделі: вхідних різ  нополярних імпульсів і9( i9 , i9 ) через третій комута ційний дросель; вихідних парно-різнополярних   імпульсів i5 , i та i , i5 , які протікають відповідно в 6 6 першому та другому асиметричних комутаційних дроселях. Магнітно-напівпровідниковий генератор парнорізнополярних імпульсів містить джерело 1 різнополярних імпульсів, вихідні виводи якого зашунтовані першим та другим виводами першого конденсатора 2, перший та другий асиметричні комутаційні дросель 3 і дросель 4, першим та другим виводам робочих обмотки 5 і обмотки 6 котрих відповідно надані та не надані позначки фазного маркування і ці робочі обмотка 5 і обмотка 6 з'єднані між собою другими виводами, створюючи першу вихідну клему 7 пристрою, до якої під'єднаний один вивід навантаження 8, перші вільні виводи цих робочих обмотки 5 і обмотки 6 підключені відповідно до першого виводу першого конденсатора 2 через третій комутаційний дросель 9 та до другого виводу першого конденсатора 2 безпосередньо, першим і другим виводам керуючих обмотці 10 і обмотці 11 співвідносно першого та другого асиметричних комутаційних дроселя 5 і дроселя 6 відповідно надані та не надані позначки фазного маркування і ці керуючі обмотка 10 і обмотка 11 з'єднані між собою відповідно другим та першим 5 виводами, а їх вільні перший і другий виводи підключені відповідно до позитивного затиску 12 і негативного затиску 13 джерела підмагнічувального струму, причому період Т1 різнополярних імпульсів   i9 , i9 згаданого джерела 1 має значно більшу три валість, ніж тривалість самих різнополярних імпульсів 9. Магнітно-напівпровідниковий генератор парнорізнополярних імпульсів додатково забезпечений другим конденсатором 14 та третім конденсатором 15, які з'єднані між собою послідовно, їх вільні виводи підключені відповідно до перших виводів співвідносно першого асиметричного комутаційного дроселя 5 і другого асиметричного комутаційного дроселя 6, а спільна точка виводів цих конденсатора 14 і конденсатора 15 під'єднана до другої вихідної клеми 16 пристрою, до якої підключений другий вивід навантаження 8. Пристрій працює наступним чином. Від джерела 1 на перший конденсатор 2 поступають різнополярні імпульси, від яких в ньому в кожному такті цих імпульсів накопичується енергія. По завершенню кожного із імпульсів джерела 1 третій комутаційний дросель 9 миттєво, в порівнянні з тривалістю імпульсів джерела 1, переходить із стану намагнічування до стану насичення його осердя. Індуктивність дроселя 9 при цьому зменшується в багато разів і через нього, як через магнітний ключ, енергія від конденсатора 2 передається до послідовно з'єднаних конденсатора 14 і конденса  тора 15 при відповідно імпульсах струму i9 i i9 , які мають тривалість 9. Фазування струму підмагнічування Іп, його значення та індуктивності асиметричних першого дроселя 5 та другого дроселя 6 визначені такими, що по завершенню імпульсу  струму i9 дросель 5 і дросель 6 переходять із режиму намагнічування до режиму насичення відповідно за час 9 та 9 + 5, а по завершенню імпу льсу струму i9 дросель 6 і дросель 5 досягають режиму насичення відповідно за час 9 та 9 + 6. В стані насичення осердь дроселя 5 і дроселя 6 їх індуктивності зменшуються у багато разів і через них, як через магнітні ключі, енергія від конденсатора 14 і конденсатора 15 передається в навантаження 8 наступним чином. По завершенню струму  i9 конденсатор 14 розряджається через насиче ний дросель 5 на навантаження 8, формуючи по зитивний імпульс струму i5 тривалістю 5, а потім через час 5 конденсатор 15 розряджається через насичений дросель 6 на навантаження 8, формуючи негативний імпульс струму i з тривалістю 6, 6  причому 5 = 6. По завершенню струму i9 конден сатор 15 розряджається через насичений дросель 6 на навантаження 8, формуючи позитивний імпульс струму i з тривалістю 6, а потім через час 6 6 конденсатор 14 розряджається через насичений дросель 5 на навантаження 8, формуючи негатив 63415 6  ний імпульс струму i5 з тривалістю 5. Тобто в   пристрої із різнополярних імпульсів струму і 9( i9 , i9 )  формуються парно-різнополярні імпульси i5 , i і 6  i , i5 . Ці імпульси мають наступну функціональну 6 особливість. По-перше, вони ущільнені щодо тривалості, оскільки 5 = 6
