Тихохідний багатополюсний синхронний генератор

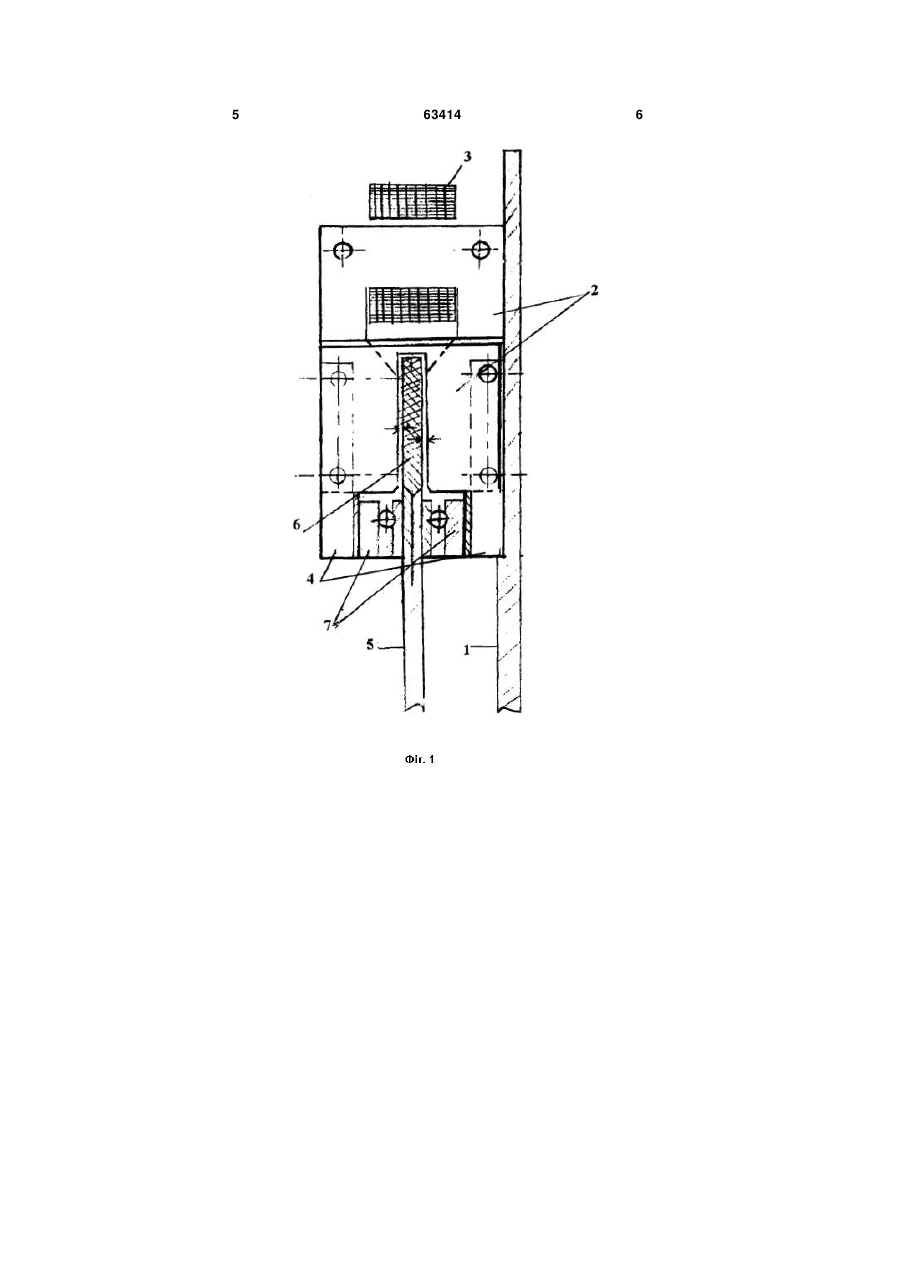

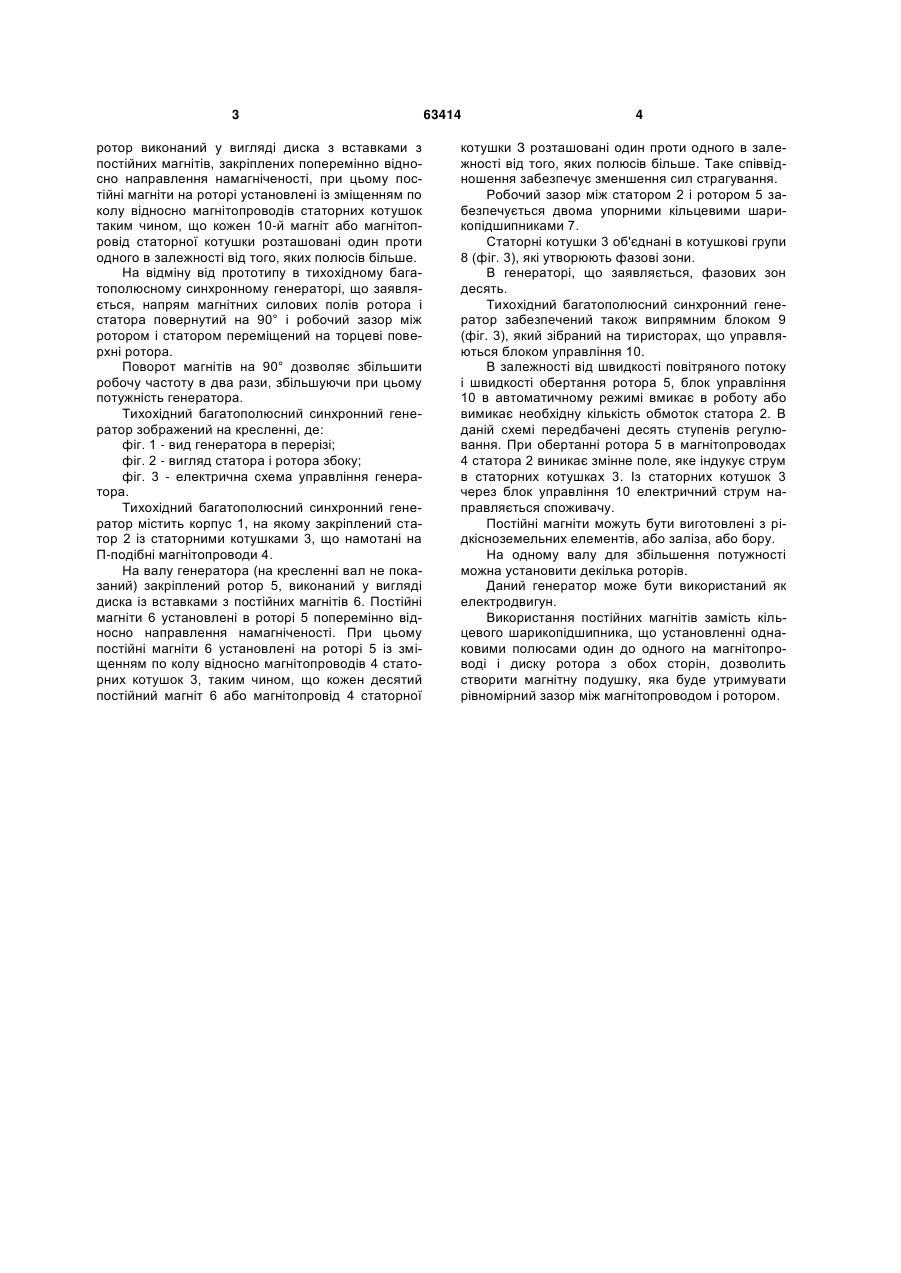

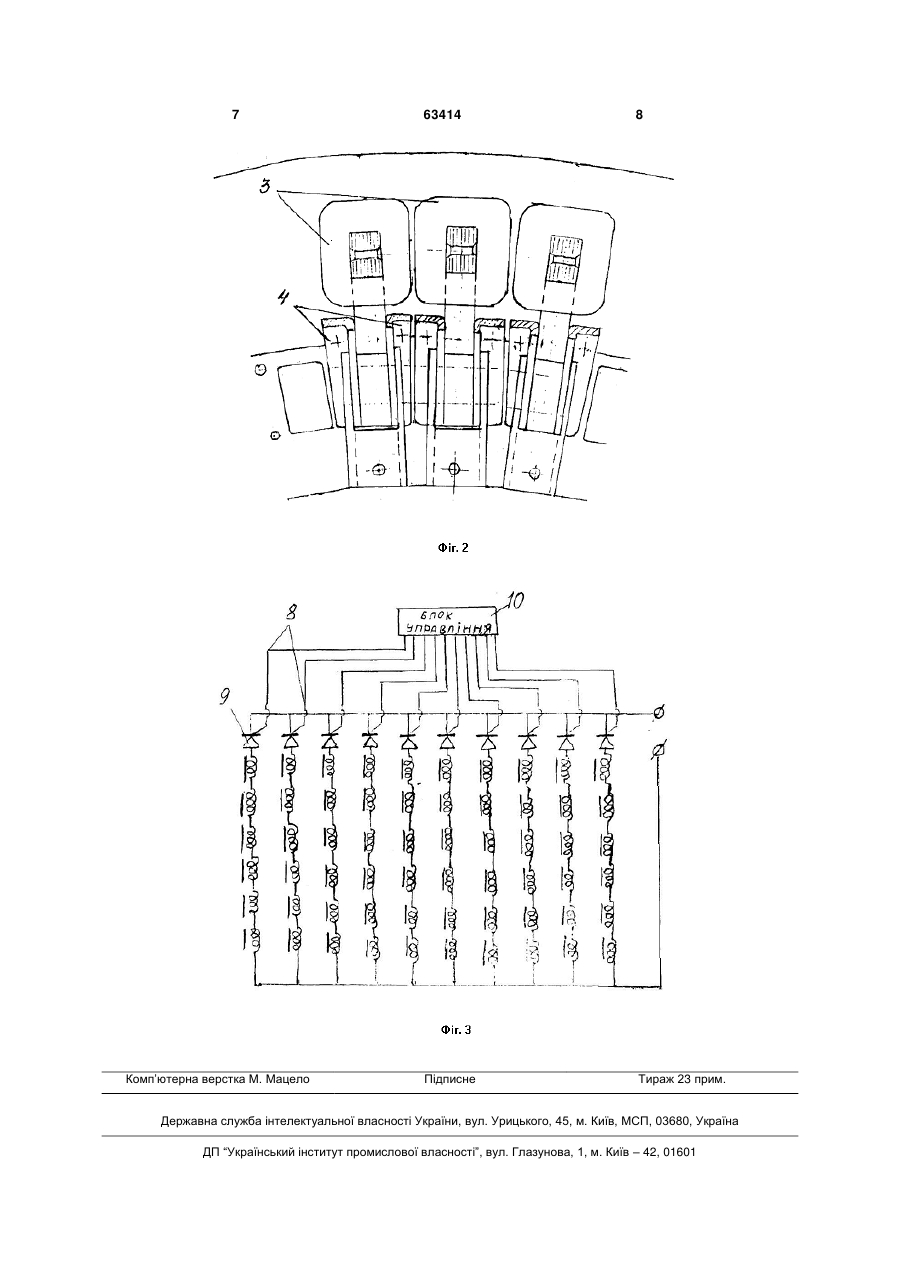

Тихохідний багатополюсний синхронний генератор, що містить статор, виконаний у вигляді Пподібних сегментів з обмоткою, виконаною з статорних котушок, розташованих по одній котушці на 3 ротор виконаний у вигляді диска з вставками з постійних магнітів, закріплених поперемінно відносно направлення намагніченості, при цьому постійні магніти на роторі установлені із зміщенням по колу відносно магнітопроводів статорних котушок таким чином, що кожен 10-й магніт або магнітопровід статорної котушки розташовані один проти одного в залежності від того, яких полюсів більше. На відміну від прототипу в тихохідному багатополюсному синхронному генераторі, що заявляється, напрям магнітних силових полів ротора і статора повернутий на 90° і робочий зазор між ротором і статором переміщений на торцеві поверхні ротора. Поворот магнітів на 90° дозволяє збільшити робочу частоту в два рази, збільшуючи при цьому потужність генератора. Тихохідний багатополюсний синхронний генератор зображений на кресленні, де: фіг. 1 - вид генератора в перерізі; фіг. 2 - вигляд статора і ротора збоку; фіг. 3 - електрична схема управління генератора. Тихохідний багатополюсний синхронний генератор містить корпус 1, на якому закріплений статор 2 із статорними котушками 3, що намотані на П-подібні магнітопроводи 4. На валу генератора (на кресленні вал не показаний) закріплений ротор 5, виконаний у вигляді диска із вставками з постійних магнітів 6. Постійні магніти 6 установлені в роторі 5 поперемінно відносно направлення намагніченості. При цьому постійні магніти 6 установлені на роторі 5 із зміщенням по колу відносно магнітопроводів 4 статорних котушок 3, таким чином, що кожен десятий постійний магніт 6 або магнітопровід 4 статорної 63414 4 котушки З розташовані один проти одного в залежності від того, яких полюсів більше. Таке співвідношення забезпечує зменшення сил страгування. Робочий зазор між статором 2 і ротором 5 забезпечується двома упорними кільцевими шарикопідшипниками 7. Статорні котушки 3 об'єднані в котушкові групи 8 (фіг. 3), які утворюють фазові зони. В генераторі, що заявляється, фазових зон десять. Тихохідний багатополюсний синхронний генератор забезпечений також випрямним блоком 9 (фіг. 3), який зібраний на тиристорах, що управляються блоком управління 10. В залежності від швидкості повітряного потоку і швидкості обертання ротора 5, блок управління 10 в автоматичному режимі вмикає в роботу або вимикає необхідну кількість обмоток статора 2. В даній схемі передбачені десять ступенів регулювання. При обертанні ротора 5 в магнітопроводах 4 статора 2 виникає змінне поле, яке індукує струм в статорних котушках 3. Із статорних котушок 3 через блок управління 10 електричний струм направляється споживачу. Постійні магніти можуть бути виготовлені з рідкісноземельних елементів, або заліза, або бору. На одному валу для збільшення потужності можна установити декілька роторів. Даний генератор може бути використаний як електродвигун. Використання постійних магнітів замість кільцевого шарикопідшипника, що установленні однаковими полюсами один до одного на магнітопроводі і диску ротора з обох сторін, дозволить створити магнітну подушку, яка буде утримувати рівномірний зазор між магнітопроводом і ротором. 5 63414 6 7 Комп’ютерна верстка М. Мацело 63414 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
