Вітроенергетична система с.м. срібнюка

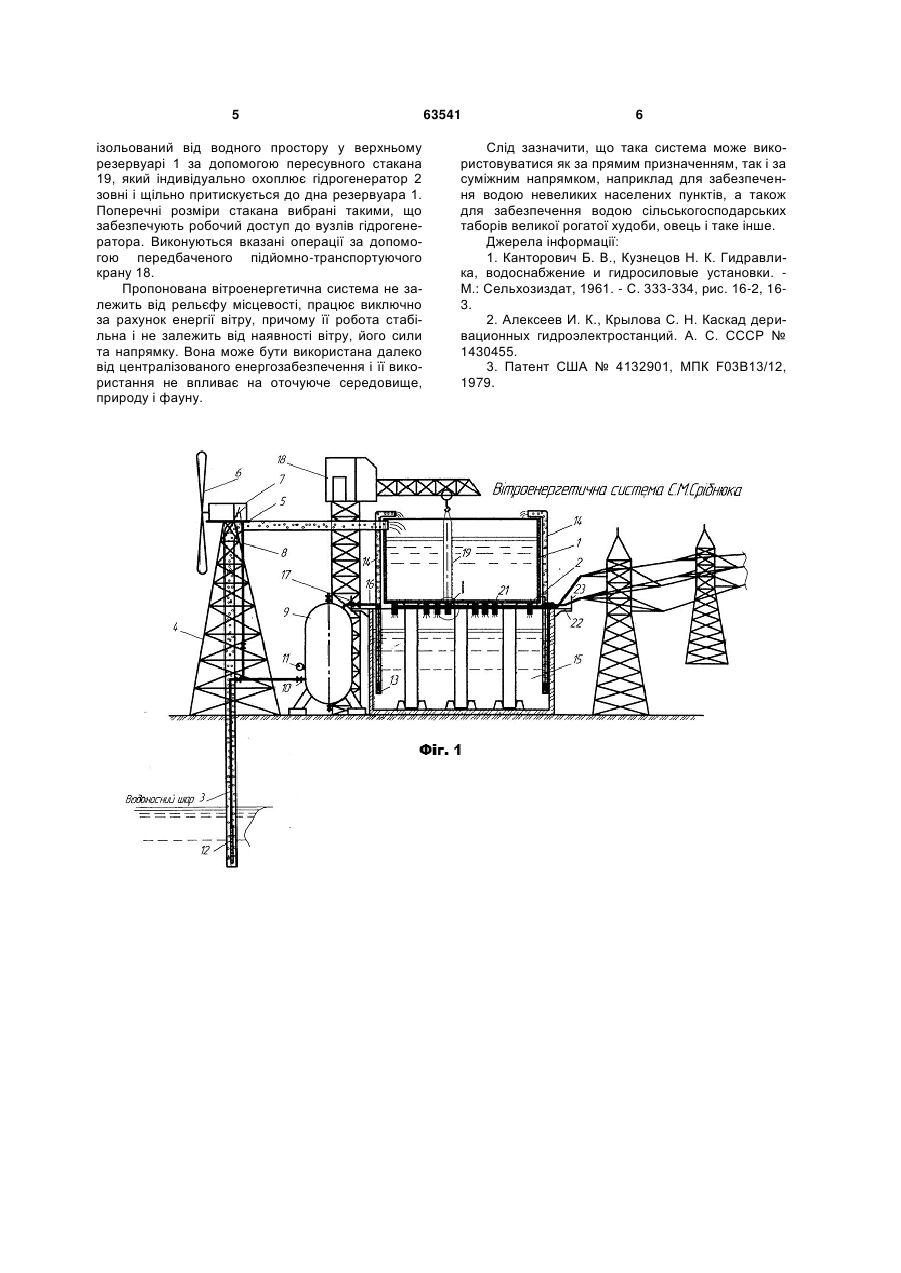

1. Вітроенергетична система, яка включає резервуар з встановленими в ньому гідрогенераторами і ерліфтними установками, а також впускними та випускними водоводами, яка відрізняється тим, що система складається із щонаймен 3 стовує виключно енергію вітру для накопичення води у верхньому резервуарі підземного водоносного шару, і далі використовує цю воду для обертання робочих коліс гідрогенераторів і таким чином виробляє електроенергію. Така система забезпечує роботу незалежно від рельєфу місцевості і працює без наявності водоймища, річки чи озера, що веде до здешевлення будівництва та забезпечення безперебійної роботи, незалежно від природних умов. Вирішення поставленої задачі забезпечується завдяки тому, що вітроенергетична система, яка включає резервуар з встановленими в ньому гідрогенераторами і ерліфтними установками, а також впускними та випускними водоводами, складається із щонайменше двох водозворотних резервуарів, розташованих один над одним, верхній з яких завжди наповнений водою, а другий має можливість приймати воду, яка пройшла через гідрогенератори, а також стартової та робочих ерліфтних установок, при цьому останні з'єднують своїми напірними трубами нижній і верхній резервуари. Додаткові відмінності полягають у тому, що система додатково обладнана стаканом, який щільно притиснутий до дна верхнього резервуара і має поперечний розмір, достатній для проведення ремонту вузлів гідрогенератора зсередини стакана. Таким чином, вироблення електроенергії ведеться шляхом повторного використання однієї і тієї ж води, яка накопичується стартовою ерліфтною установкою із підземного водоносного шару. Для цього нижній кінець із розпилювачем повітря вертикальною свердловиною напірного трубопроводу опущено під динамічний рівень водоносного шару, а верхній кінець підведений до верхнього резервуара. Робочий процес в кожній ерліфтній установці забезпечується стиснутим повітрям, яке по системі повітропроводів поступає із накопичувача-ресивера до кожної ерліфтної установки. Необхідне стиснуте повітря виробляється компресором, приводом якого є вітродвигун, після якого по напірному повітропроводу подається у накопичувач-ресивер. Така система дозволяє накопичувати повітря незалежно від його напряму дії і сили вітру протягом доби. Стартова ерліфтна установка одночасно слугує для поповнення води, яка втрачається внаслідок розбризкування та випаровування у процесі роботи. Таким чином, система вироблення електроенергії працює на оборотному використанні води і не залежить від рельєфу місцевості. Робота системи стабільна в широкому діапазоні сили і напрямку вітру. Система використовує для роботи виключно енергію вітру. Для забезпечення нормальної роботи системи передбачено підйомно-транспортуючий кран, а для заміни гідрогенераторів в аварійних ситуаціях та їх ремонту передбачено стакан, який щільно опирається на дно резервуара, обхвачуючи той чи інший вузол з можливістю проведення робіт на ньому. 63541 4 Запропоноване технічне рішення наділено суттєвими ознаками, відповідає винахідницькому рівню і промислово придатне, що відповідає його патентоздатності. Корисна модель пояснюється кресленнями. На фіг. 1 показано загальний вигляд системи, на фіг. 2 - план енергоустановки і на фіг. 3 - кріплення гідрогенератора на дні верхнього резервуара з встановленим огороджуючим стаканом для ремонту генератора. Згідно з кресленнями система включає верхній резервуар 1, на днищі якого розташовані гідрогенератори 2. Для наповнення резервуара 1 водою передбачено стартову ерліфтну установку 3, яка змонтована на вишці 4. На верхній площадці 5 вишки 4 закріплено вітропривід 6, який приводить в рух компресор 7. Стиснуте повітря по повітропроводу 8 подається у накопичувач-ресивер 9, який оснащено запірно-регулюючою та контролюючою арматурою 10 і 11. Із ресивера 9 при необхідності стиснуте повітря подається до розпилювача 12 стартової ерліфтної установки 3, а також до розпилювачів 13 робочих ерліфтних установок 14, які безперервно перекачують воду для повторного використання із нижнього резервуара 15 до верхнього резервуара 1 по системі трубопроводів 16 із своєю запірною арматурою 17. Для забезпечення нормальної роботи вітроенергетичної системи передбачено підйомнотранспортуючий кран 18, а для заміни або проведення ремонтних операцій на гідрогенераторах 2, або виключення будь-якого гідрогенератора з роботи передбачено стакан 19 із скобами лаза 20, який може щільно встановлюватися на дно 21 резервуара 1. Крім того, для забезпечення нормальної роботи обслуговуючого персоналу біля робочих ерліфтних установок 14 по периметру верхньої сторони нижнього резервуара передбачено оглядову площадку 22 з огорожею 23. Вітроенергетична система працює наступним чином. Перед пуском її в роботу включається стартова ерліфтна установка 3, котра змонтована на вишці 4 і призначена для заповнення водою верхнього резервуара 1. При роботі вітродвигуна 6 завдяки компресору 7 весь час по повітропроводу 8 поступає стиснуте повітря в накопичувачресивер 9. Із ресивера 9 воно, при необхідності, подається по трубопроводу до розпилювача 12 стартового ерліфта 3, а також по системі повітропроводів 16 підводиться до розпилювачів 13 кожного робочого ерліфта 14. Таким чином, за допомогою ерліфтних установок 14 вода із нижнього резервуара 15 піднімається до верхнього резервуара 1. Після наповнення цього резервуара 1 індивідуально відкривається доступ води до будьякого гідрогенератора і вона вільно надходить до будь-якого гідрогенератора 2 для вироблення електроенергії. Робочі ерліфтні установки 14 відкачують воду, яка пройшла через гідрогенератори 2, у верхній резервуар 1 і процес знову повторюється. Для проведення ремонтно-монтажних і демонтажних операцій, а також виключення будь-якого гідрогенератора з роботи, кожний з них може бути 5 ізольований від водного простору у верхньому резервуарі 1 за допомогою пересувного стакана 19, який індивідуально охоплює гідрогенератор 2 зовні і щільно притискується до дна резервуара 1. Поперечні розміри стакана вибрані такими, що забезпечують робочий доступ до вузлів гідрогенератора. Виконуються вказані операції за допомогою передбаченого підйомно-транспортуючого крану 18. Пропонована вітроенергетична система не залежить від рельєфу місцевості, працює виключно за рахунок енергії вітру, причому її робота стабільна і не залежить від наявності вітру, його сили та напрямку. Вона може бути використана далеко від централізованого енергозабезпечення і її використання не впливає на оточуюче середовище, природу і фауну. 63541 6 Слід зазначити, що така система може використовуватися як за прямим призначенням, так і за суміжним напрямком, наприклад для забезпечення водою невеликих населених пунктів, а також для забезпечення водою сільськогосподарських таборів великої рогатої худоби, овець і таке інше. Джерела інформації: 1. Канторович Б. В., Кузнецов Н. К. Гидравлика, водоснабжение и гидросиловые установки. М.: Сельхозиздат, 1961. - С. 333-334, рис. 16-2, 163. 2. Алексеев И. К., Крылова С. Н. Каскад деривационных гидроэлектростанций. А. С. СССР № 1430455. 3. Патент США № 4132901, МПК F03B13/12, 1979. 7 Комп’ютерна верстка Л.Литвиненко 63541 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
