Формула / Реферат

Вітроенергетична система, переважно для будівель і споруд підвищеної етажності, що містить вітроагрегати і направляючий пристрій, яка відрізняється тим, що направляючий пристрій виконаний у вигляді протяжної по ширині труби Вентурі, яка закріплена з можливістю використання як покрівлі на будівлі, при цьому вітроагрегати встановлені щонайменше в два ряди в шаховому порядку до і після горловини труби Вентурі з послідовним зменшенням діаметра вітроколіс у бік горловини, причому вітроколеса виконані з поворотними лопатями з можливістю автоматичної - через мікропроцесорний блок автономного керування за заданою програмою - установки на вітер при зміні його напряму, при цьому зовнішня поверхня направляючого пристрою додатково фанерована приймачами сонячного випромінювання, а вихідні отвори вентиляційних каналів будівлі позиціонуються в горловині труби Вентурі.

Текст

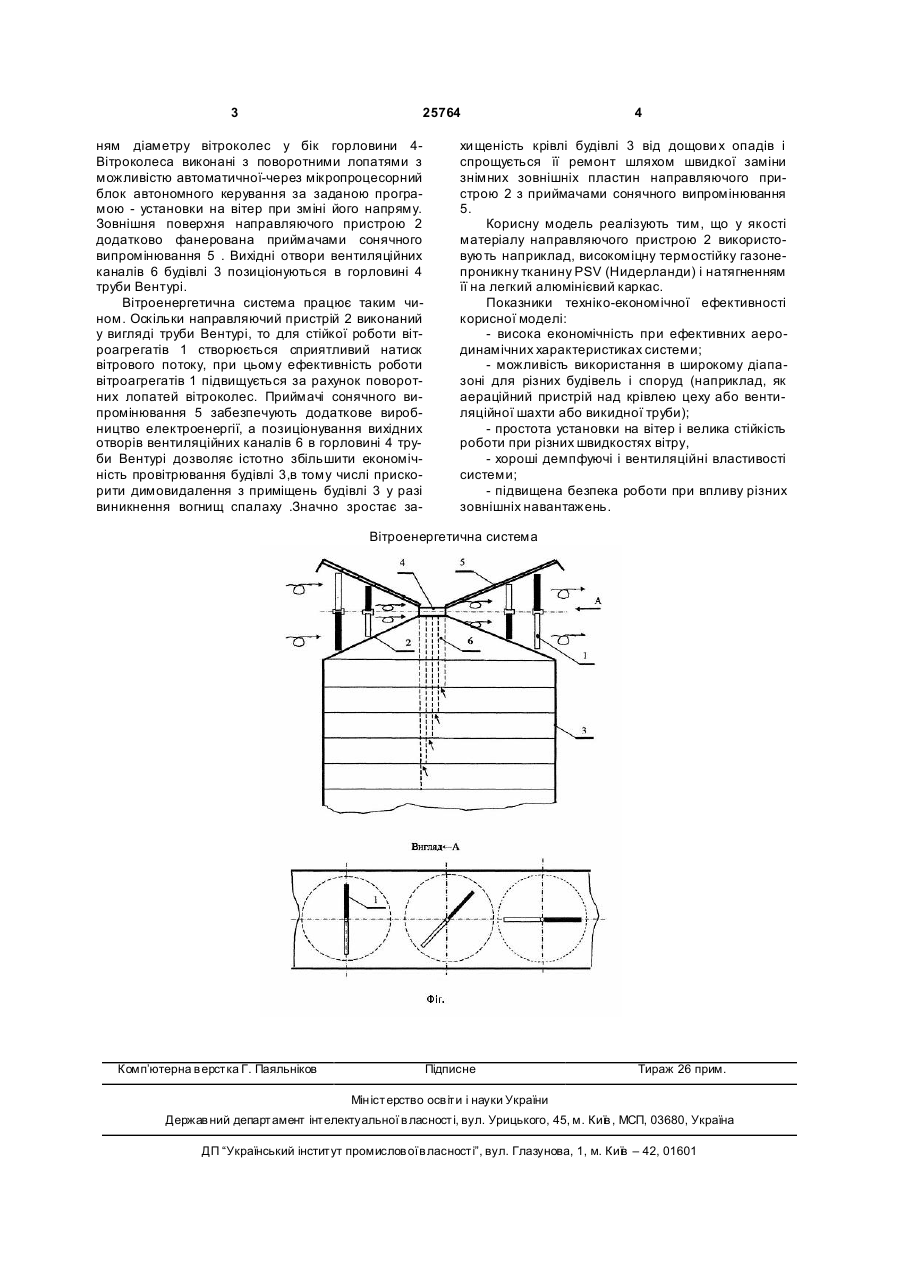

Вітроенергетична система, переважно для будівель і споруд підвищеної етажності, що містить вітроагрегати і направляючий пристрій, яка відрізняє ться тим, що направляючий пристрій виконаний у вигляді протяжної по ширині труби 3 25764 ням діаметру вітроколес у бік горловини 4Вітроколеса виконані з поворотними лопатями з можливістю автоматичної-через мікропроцесорний блок автономного керування за заданою програмою - установки на вітер при зміні його напряму. Зовнішня поверхня направляючого пристрою 2 додатково фанерована приймачами сонячного випромінювання 5 . Вихідні отвори вентиляційних каналів 6 будівлі 3 позиціонуються в горловині 4 труби Вентурі. Вітроенергетична система працює таким чином. Оскільки направляючий пристрій 2 виконаний у вигляді труби Вентурі, то для стійкої роботи вітроагрегатів 1 створюється сприятливий натиск вітрового потоку, при цьому ефективність роботи вітроагрегатів 1 підвищується за рахунок поворотних лопатей вітроколес. Приймачі сонячного випромінювання 5 забезпечують додаткове виробництво електроенергії, а позиціонування вихідних отворів вентиляційних каналів 6 в горловині 4 труби Вентурі дозволяє істотно збільшити економічність провітрювання будівлі 3,в тому числі прискорити димовидалення з приміщень будівлі 3 у разі виникнення вогнищ спалаху .Значно зростає за 4 хи щеність крівлі будівлі 3 від дощови х опадів і спрощується її ремонт шляхом швидкої заміни знімних зовнішніх пластин направляючого пристрою 2 з приймачами сонячного випромінювання 5. Корисну модель реалізують тим, що у якості матеріалу направляючого пристрою 2 використовують наприклад, високоміцну термостійку газонепроникну тканину PSV (Нидерланди) і натягненням її на легкий алюмінієвий каркас. Показники техніко-економічної ефективності корисної моделі: - висока економічність при ефективних аеродинамічних характеристиках системи; - можливість використання в широкому діапазоні для різних будівель і споруд (наприклад, як аераційний пристрій над крівлею цеху або вентиляційної шахти або викидної труби); - простота установки на вітер і велика стійкість роботи при різних швидкостях вітру, - хороші демпфуючі і вентиляційні властивості системи; - підвищена безпека роботи при впливу різних зовнішніх навантажень. Вітроенергетична система Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Wind-driven power system

Автори англійською

Torovets Anatolii Hryhorovych, Torovets' Anatolii Hryhorovych

Назва патенту російською

Ветроэнергетическая система

Автори російською

Торовец Анатолий Григорьевич

МПК / Мітки

МПК: F03D 3/02

Мітки: система, вітроенергетична

Код посилання
