Спосіб визначення витрати газу в трубопроводі

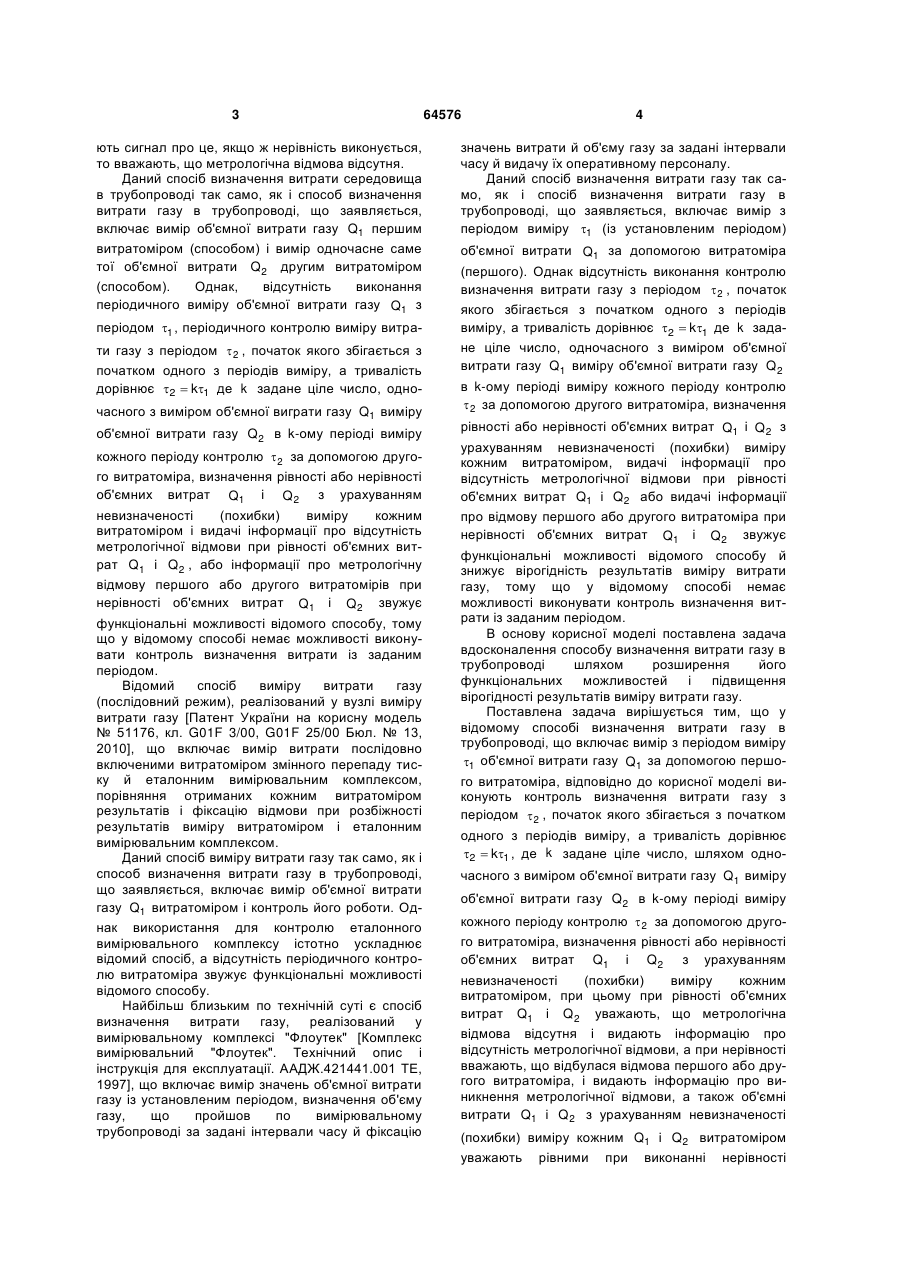

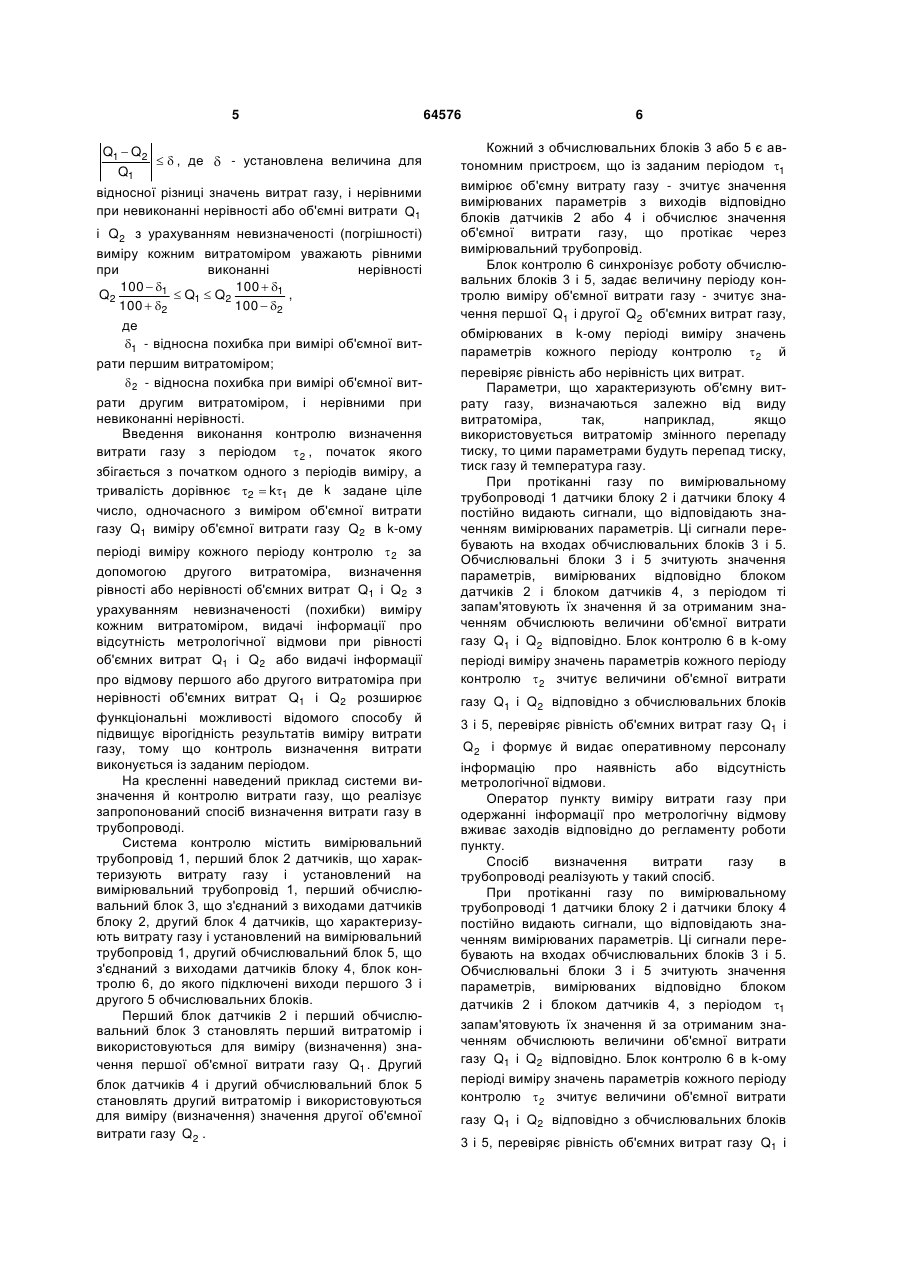

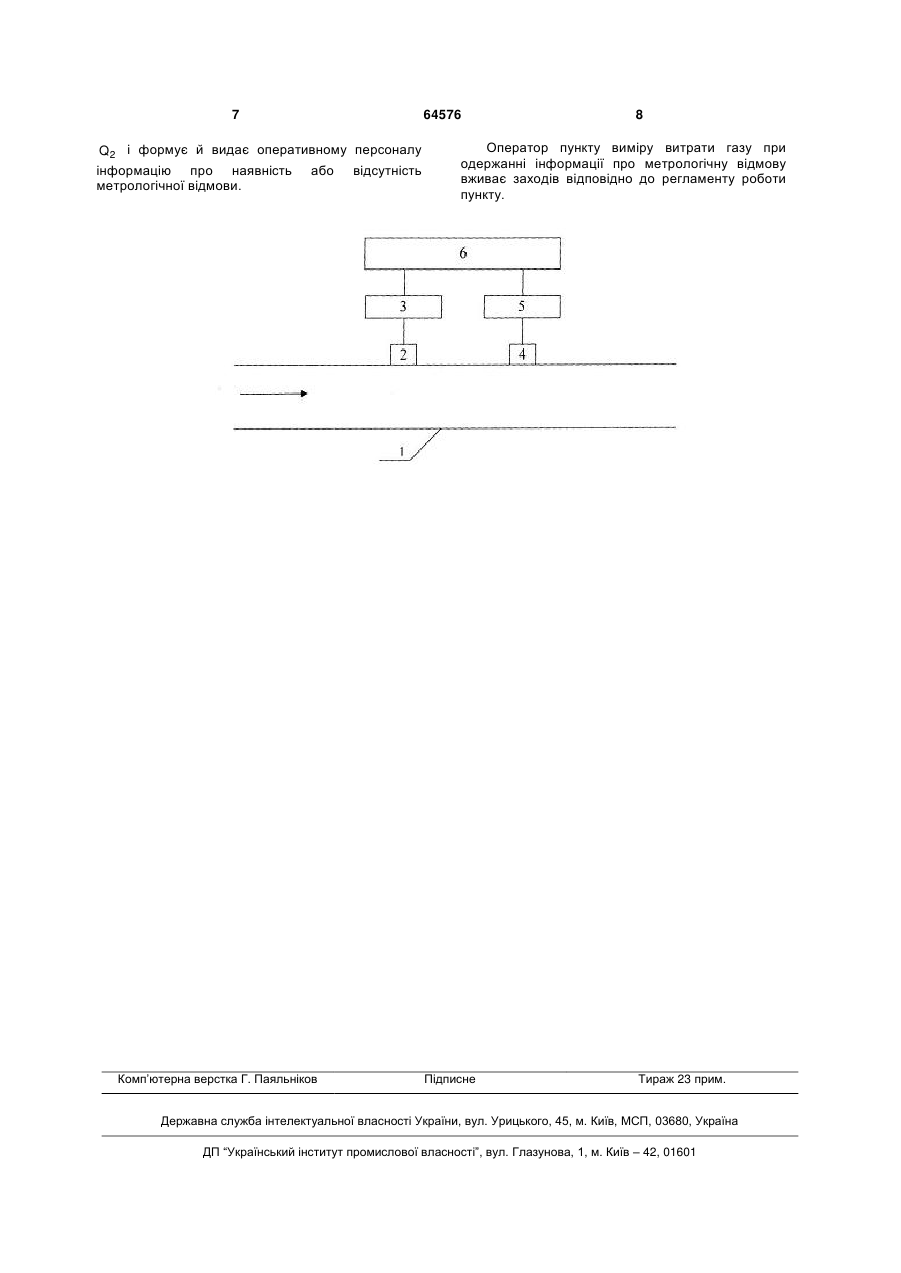

1. Спосіб визначення витрати газу в трубопроводі, що включає вимір з періодом виміру 1 2 64576 1 3 ють сигнал про це, якщо ж нерівність виконується, то вважають, що метрологічна відмова відсутня. Даний спосіб визначення витрати середовища в трубопроводі так само, як і способ визначення витрати газу в трубопроводі, що заявляється, включає вимір об'ємної витрати газу Q1 першим витратоміром (способом) і вимір одночасне саме тої об'ємної витрати Q2 другим витратоміром (способом). Однак, відсутність виконання періодичного виміру об'ємної витрати газу Q1 з періодом 1 , періодичного контролю виміру витрати газу з періодом  2 , початок якого збігається з початком одного з періодів виміру, а тривалість дорівнює 2  k1 де k задане ціле число, одночасного з виміром об'ємної виграти газу Q1 виміру об'ємної витрати газу Q2 в k-ому періоді виміру кожного періоду контролю  2 за допомогою другого витратоміра, визначення рівності або нерівності об'ємних витрат Q1 і Q2 з урахуванням невизначеності (похибки) виміру кожним витратоміром і видачі інформації про відсутність метрологічної відмови при рівності об'ємних витрат Q1 і Q2 , або інформації про метрологічну відмову першого або другого витратомірів при нерівності об'ємних витрат Q1 і Q2 звужує функціональні можливості відомого способу, тому що у відомому способі немає можливості виконувати контроль визначення витрати із заданим періодом. Відомий спосіб виміру витрати газу (послідовний режим), реалізований у вузлі виміру витрати газу [Патент України на корисну модель № 51176, кл. G01F 3/00, G01F 25/00 Бюл. № 13, 2010], що включає вимір витрати послідовно включеними витратоміром змінного перепаду тиску й еталонним вимірювальним комплексом, порівняння отриманих кожним витратоміром результатів і фіксацію відмови при розбіжності результатів виміру витратоміром і еталонним вимірювальним комплексом. Даний спосіб виміру витрати газу так само, як і способ визначення витрати газу в трубопроводі, що заявляється, включає вимір об'ємної витрати газу Q1 витратоміром і контроль його роботи. Однак використання для контролю еталонного вимірювального комплексу істотно ускладнює відомий спосіб, а відсутність періодичного контролю витратоміра звужує функціональні можливості відомого способу. Найбільш близьким по технічній суті є спосіб визначення витрати газу, реалізований у вимірювальному комплексі "Флоутек" [Комплекс вимірювальний "Флоутек". Технічний опис і інструкція для експлуатації. ААДЖ.421441.001 ТЕ, 1997], що включає вимір значень об'ємної витрати газу із установленим періодом, визначення об'єму газу, що пройшов по вимірювальному трубопроводі за задані інтервали часу й фіксацію 64576 4 значень витрати й об'єму газу за задані інтервали часу й видачу їх оперативному персоналу. Даний спосіб визначення витрати газу так само, як і спосіб визначення витрати газу в трубопроводі, що заявляється, включає вимір з періодом виміру 1 (із установленим періодом) об'ємної витрати Q1 за допомогою витратоміра (першого). Однак відсутність виконання контролю визначення витрати газу з періодом  2 , початок якого збігається з початком одного з періодів виміру, а тривалість дорівнює 2  k1 де k задане ціле число, одночасного з виміром об'ємної витрати газу Q1 виміру об'ємної витрати газу Q2 в k-ому періоді виміру кожного періоду контролю  2 за допомогою другого витратоміра, визначення рівності або нерівності об'ємних витрат Q1 і Q2 з урахуванням невизначеності (похибки) виміру кожним витратоміром, видачі інформації про відсутність метрологічної відмови при рівності об'ємних витрат Q1 і Q2 або видачі інформації про відмову першого або другого витратоміра при нерівності об'ємних витрат Q1 і Q2 звужує функціональні можливості відомого способу й знижує вірогідність результатів виміру витрати газу, тому що у відомому способі немає можливості виконувати контроль визначення витрати із заданим періодом. В основу корисної моделі поставлена задача вдосконалення способу визначення витрати газу в трубопроводі шляхом розширення його функціональних можливостей і підвищення вірогідності результатів виміру витрати газу. Поставлена задача вирішується тим, що у відомому способі визначення витрати газу в трубопроводі, що включає вимір з періодом виміру 1 об'ємної витрати газу Q1 за допомогою першого витратоміра, відповідно до корисної моделі виконують контроль визначення витрати газу з періодом  2 , початок якого збігається з початком одного з періодів виміру, а тривалість дорівнює 2  k1 , де k задане ціле число, шляхом одночасного з виміром об'ємної витрати газу Q1 виміру об'ємної витрати газу Q2 в k-ому періоді виміру кожного періоду контролю  2 за допомогою другого витратоміра, визначення рівності або нерівності об'ємних витрат Q1 і Q2 з урахуванням невизначеності (похибки) виміру кожним витратоміром, при цьому при рівності об'ємних витрат Q1 і Q2 уважають, що метрологічна відмова відсутня і видають інформацію про відсутність метрологічної відмови, а при нерівності вважають, що відбулася відмова першого або другого витратоміра, і видають інформацію про виникнення метрологічної відмови, а також об'ємні витрати Q1 і Q2 з урахуванням невизначеності (похибки) виміру кожним Q1 і Q2 витратоміром уважають рівними при виконанні нерівності 5 Q1  Q2   , де  - установлена величина для Q1 відносної різниці значень витрат газу, і нерівними при невиконанні нерівності або об'ємні витрати Q1 і Q2 з урахуванням невизначеності (погрішності) виміру кожним витратоміром уважають рівними при виконанні нерівності 100  1 100  1 Q2  Q1  Q2 , 100  2 100  2 де 1 - відносна похибка при вимірі об'ємної витрати першим витратоміром;  2 - відносна похибка при вимірі об'ємної витрати другим витратоміром, і нерівними при невиконанні нерівності. Введення виконання контролю визначення витрати газу з періодом  2 , початок якого збігається з початком одного з періодів виміру, а тривалість дорівнює 2  k1 де k задане ціле число, одночасного з виміром об'ємної витрати газу Q1 виміру об'ємної витрати газу Q2 в k-ому періоді виміру кожного періоду контролю  2 за допомогою другого витратоміра, визначення рівності або нерівності об'ємних витрат Q1 і Q2 з урахуванням невизначеності (похибки) виміру кожним витратоміром, видачі інформації про відсутність метрологічної відмови при рівності об'ємних витрат Q1 і Q2 або видачі інформації про відмову першого або другого витратоміра при нерівності об'ємних витрат Q1 і Q2 розширює функціональні можливості відомого способу й підвищує вірогідність результатів виміру витрати газу, тому що контроль визначення витрати виконується із заданим періодом. На кресленні наведений приклад системи визначення й контролю витрати газу, що реалізує запропонований спосіб визначення витрати газу в трубопроводі. Система контролю містить вимірювальний трубопровід 1, перший блок 2 датчиків, що характеризують витрату газу і установлений на вимірювальний трубопровід 1, перший обчислювальний блок 3, що з'єднаний з виходами датчиків блоку 2, другий блок 4 датчиків, що характеризують витрату газу і установлений на вимірювальний трубопровід 1, другий обчислювальний блок 5, що з'єднаний з виходами датчиків блоку 4, блок контролю 6, до якого підключені виходи першого 3 і другого 5 обчислювальних блоків. Перший блок датчиків 2 і перший обчислювальний блок 3 становлять перший витратомір і використовуються для виміру (визначення) значення першої об'ємної витрати газу Q1 . Другий блок датчиків 4 і другий обчислювальний блок 5 становлять другий витратомір і використовуються для виміру (визначення) значення другої об'ємної витрати газу Q2 . 64576 6 Кожний з обчислювальних блоків 3 або 5 є автономним пристроєм, що із заданим періодом 1 вимірює об'ємну витрату газу - зчитує значення вимірюваних параметрів з виходів відповідно блоків датчиків 2 або 4 і обчислює значення об'ємної витрати газу, що протікає через вимірювальний трубопровід. Блок контролю 6 синхронізує роботу обчислювальних блоків 3 і 5, задає величину періоду контролю виміру об'ємної витрати газу - зчитує значення першої Q1 і другої Q2 об'ємних витрат газу, обмірюваних в k-ому періоді виміру значень параметрів кожного періоду контролю  2 й перевіряє рівність або нерівність цих витрат. Параметри, що характеризують об'ємну витрату газу, визначаються залежно від виду витратоміра, так, наприклад, якщо використовується витратомір змінного перепаду тиску, то цими параметрами будуть перепад тиску, тиск газу й температура газу. При протіканні газу по вимірювальному трубопроводі 1 датчики блоку 2 і датчики блоку 4 постійно видають сигнали, що відповідають значенням вимірюваних параметрів. Ці сигнали перебувають на входах обчислювальних блоків 3 і 5. Обчислювальні блоки 3 і 5 зчитують значення параметрів, вимірюваних відповідно блоком датчиків 2 і блоком датчиків 4, з періодом ті запам'ятовують їх значення й за отриманим значенням обчислюють величини об'ємної витрати газу Q1 і Q2 відповідно. Блок контролю 6 в k-ому періоді виміру значень параметрів кожного періоду контролю  2 зчитує величини об'ємної витрати газу Q1 і Q2 відповідно з обчислювальних блоків 3 і 5, перевіряє рівність об'ємних витрат газу Q1 і Q2 і формує й видає оперативному персоналу інформацію про наявність або відсутність метрологічної відмови. Оператор пункту виміру витрати газу при одержанні інформації про метрологічну відмову вживає заходів відповідно до регламенту роботи пункту. Спосіб визначення витрати газу в трубопроводі реалізують у такий спосіб. При протіканні газу по вимірювальному трубопроводі 1 датчики блоку 2 і датчики блоку 4 постійно видають сигнали, що відповідають значенням вимірюваних параметрів. Ці сигнали перебувають на входах обчислювальних блоків 3 і 5. Обчислювальні блоки 3 і 5 зчитують значення параметрів, вимірюваних відповідно блоком датчиків 2 і блоком датчиків 4, з періодом 1 запам'ятовують їх значення й за отриманим значенням обчислюють величини об'ємної витрати газу Q1 і Q2 відповідно. Блок контролю 6 в k-ому періоді виміру значень параметрів кожного періоду контролю  2 зчитує величини об'ємної витрати газу Q1 і Q2 відповідно з обчислювальних блоків 3 і 5, перевіряє рівність об'ємних витрат газу Q1 і 7 Q2 і формує й видає оперативному персоналу інформацію про наявність або відсутність метрологічної відмови. Комп’ютерна верстка Г. Паяльніков 64576 8 Оператор пункту виміру витрати газу при одержанні інформації про метрологічну відмову вживає заходів відповідно до регламенту роботи пункту. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
