Спосіб утворення прорізу у несучій стіні

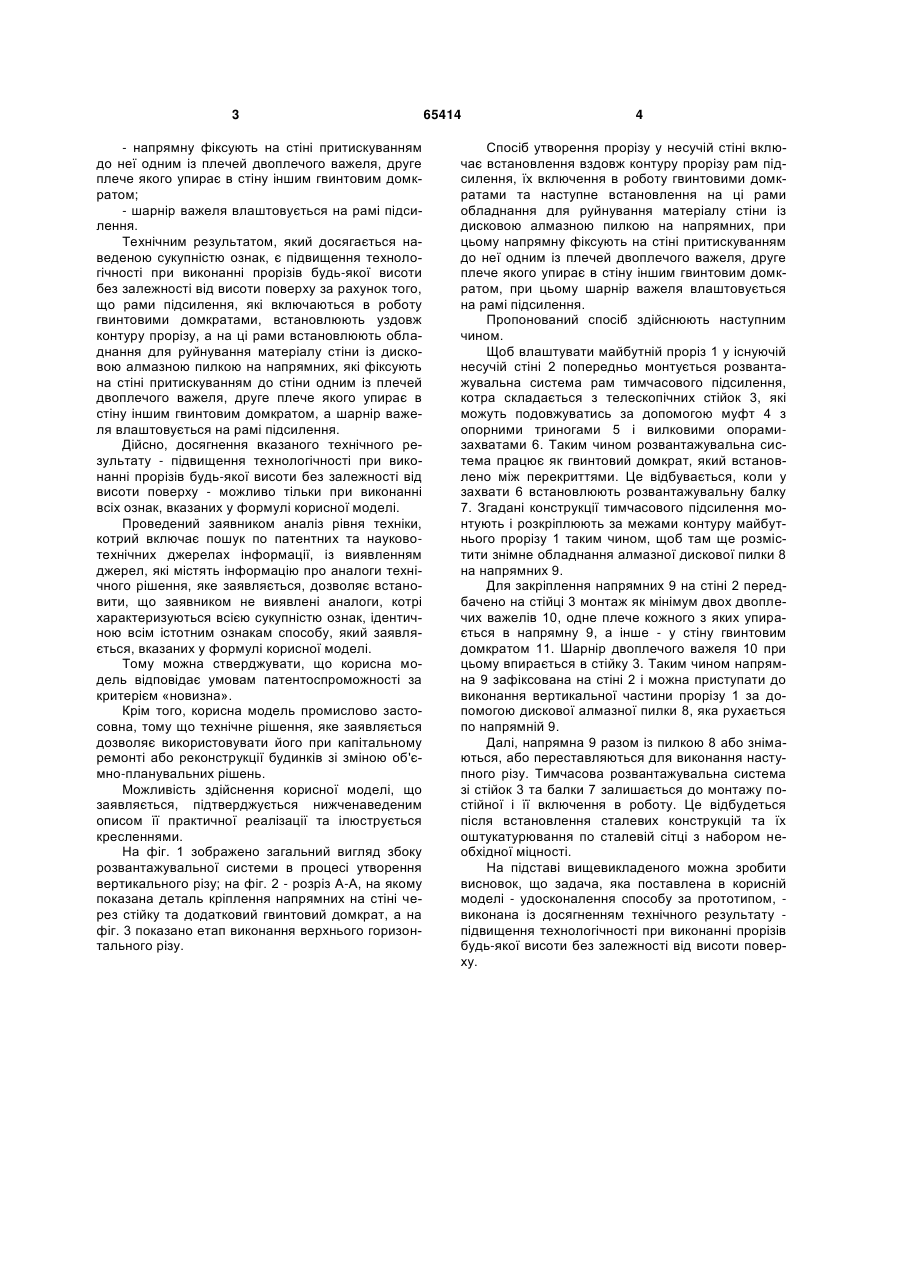

Спосіб утворення прорізу у несучій стіні, який включає встановлення вздовж контуру прорізу рам 3 - напрямну фіксують на стіні притискуванням до неї одним із плечей двоплечого важеля, друге плече якого упирає в стіну іншим гвинтовим домкратом; - шарнір важеля влаштовується на рамі підсилення. Технічним результатом, який досягається наведеною сукупністю ознак, є підвищення технологічності при виконанні прорізів будь-якої висоти без залежності від висоти поверху за рахунок того, що рами підсилення, які включаються в роботу гвинтовими домкратами, встановлюють уздовж контуру прорізу, а на ці рами встановлюють обладнання для руйнування матеріалу стіни із дисковою алмазною пилкою на напрямних, які фіксують на стіні притискуванням до стіни одним із плечей двоплечого важеля, друге плече якого упирає в стіну іншим гвинтовим домкратом, а шарнір важеля влаштовується на рамі підсилення. Дійсно, досягнення вказаного технічного результату - підвищення технологічності при виконанні прорізів будь-якої висоти без залежності від висоти поверху - можливо тільки при виконанні всіх ознак, вказаних у формулі корисної моделі. Проведений заявником аналіз рівня техніки, котрий включає пошук по патентних та науковотехнічних джерелах інформації, із виявленням джерел, які містять інформацію про аналоги технічного рішення, яке заявляється, дозволяє встановити, що заявником не виявлені аналоги, котрі характеризуються всією сукупністю ознак, ідентичною всім істотним ознакам способу, який заявляється, вказаних у формулі корисної моделі. Тому можна стверджувати, що корисна модель відповідає умовам патентоспроможності за критерієм «новизна». Крім того, корисна модель промислово застосовна, тому що технічне рішення, яке заявляється дозволяє використовувати його при капітальному ремонті або реконструкції будинків зі зміною об'ємно-планувальних рішень. Можливість здійснення корисної моделі, що заявляється, підтверджується нижченаведеним описом її практичної реалізації та ілюструється кресленнями. На фіг. 1 зображено загальний вигляд збоку розвантажувальної системи в процесі утворення вертикального різу; на фіг. 2 - розріз А-А, на якому показана деталь кріплення напрямних на стіні через стійку та додатковий гвинтовий домкрат, а на фіг. 3 показано етап виконання верхнього горизонтального різу. 65414 4 Спосіб утворення прорізу у несучій стіні включає встановлення вздовж контуру прорізу рам підсилення, їх включення в роботу гвинтовими домкратами та наступне встановлення на ці рами обладнання для руйнування матеріалу стіни із дисковою алмазною пилкою на напрямних, при цьому напрямну фіксують на стіні притискуванням до неї одним із плечей двоплечого важеля, друге плече якого упирає в стіну іншим гвинтовим домкратом, при цьому шарнір важеля влаштовується на рамі підсилення. Пропонований спосіб здійснюють наступним чином. Щоб влаштувати майбутній проріз 1 у існуючій несучій стіні 2 попередньо монтується розвантажувальна система рам тимчасового підсилення, котра складається з телескопічних стійок 3, які можуть подовжуватись за допомогою муфт 4 з опорними триногами 5 і вилковими опорамизахватами 6. Таким чином розвантажувальна система працює як гвинтовий домкрат, який встановлено між перекриттями. Це відбувається, коли у захвати 6 встановлюють розвантажувальну балку 7. Згадані конструкції тимчасового підсилення монтують і розкріплюють за межами контуру майбутнього прорізу 1 таким чином, щоб там ще розмістити знімне обладнання алмазної дискової пилки 8 на напрямних 9. Для закріплення напрямних 9 на стіні 2 передбачено на стійці 3 монтаж як мінімум двох двоплечих важелів 10, одне плече кожного з яких упирається в напрямну 9, а інше - у стіну гвинтовим домкратом 11. Шарнір двоплечого важеля 10 при цьому впирається в стійку 3. Таким чином напрямна 9 зафіксована на стіні 2 і можна приступати до виконання вертикальної частини прорізу 1 за допомогою дискової алмазної пилки 8, яка рухається по напрямній 9. Далі, напрямна 9 разом із пилкою 8 або знімаються, або переставляються для виконання наступного різу. Тимчасова розвантажувальна система зі стійок 3 та балки 7 залишається до монтажу постійної і її включення в роботу. Це відбудеться після встановлення сталевих конструкцій та їх оштукатурювання по сталевій сітці з набором необхідної міцності. На підставі вищевикладеного можна зробити висновок, що задача, яка поставлена в корисній моделі - удосконалення способу за прототипом, виконана із досягненням технічного результату підвищення технологічності при виконанні прорізів будь-якої висоти без залежності від висоти поверху. 5 65414 6 7 Комп’ютерна верстка М. Мацело 65414 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
