Верстат для різання пінопласту
Номер патенту: 65413
Опубліковано: 12.12.2011
Автори: Степаненко Олександр Олександрович, Кузнєцов Юрій Миколайович
Формула / Реферат
Верстат для різання пінопласту, який складається з нерухомої платформи зі столом, на якій розташований механізм переміщення ріжучого дроту, з можливістю руху у двох площинах, який відрізняється тим, що механізм переміщення ріжучого дроту виконаний у вигляді клиноподібної просторової фігури, яка має щонайменше одну площину симетрії та складається з чотирьох штанг змінної довжини, які попарно розташовані у протилежних кінцях платформи і за допомогою шарнірів одними кінцями прикріплені до нерухомої платформи, а іншими з'єднані між собою.
Текст

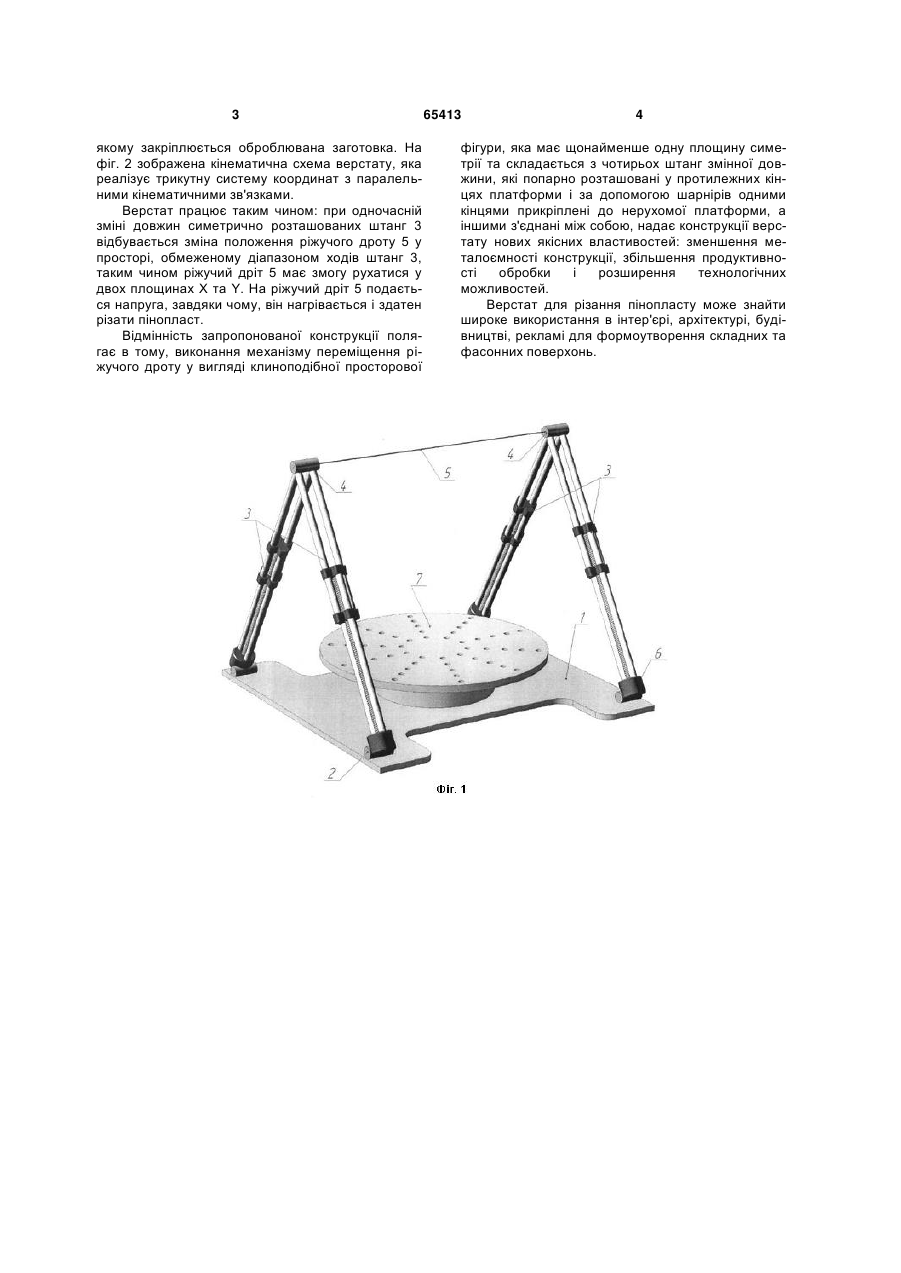

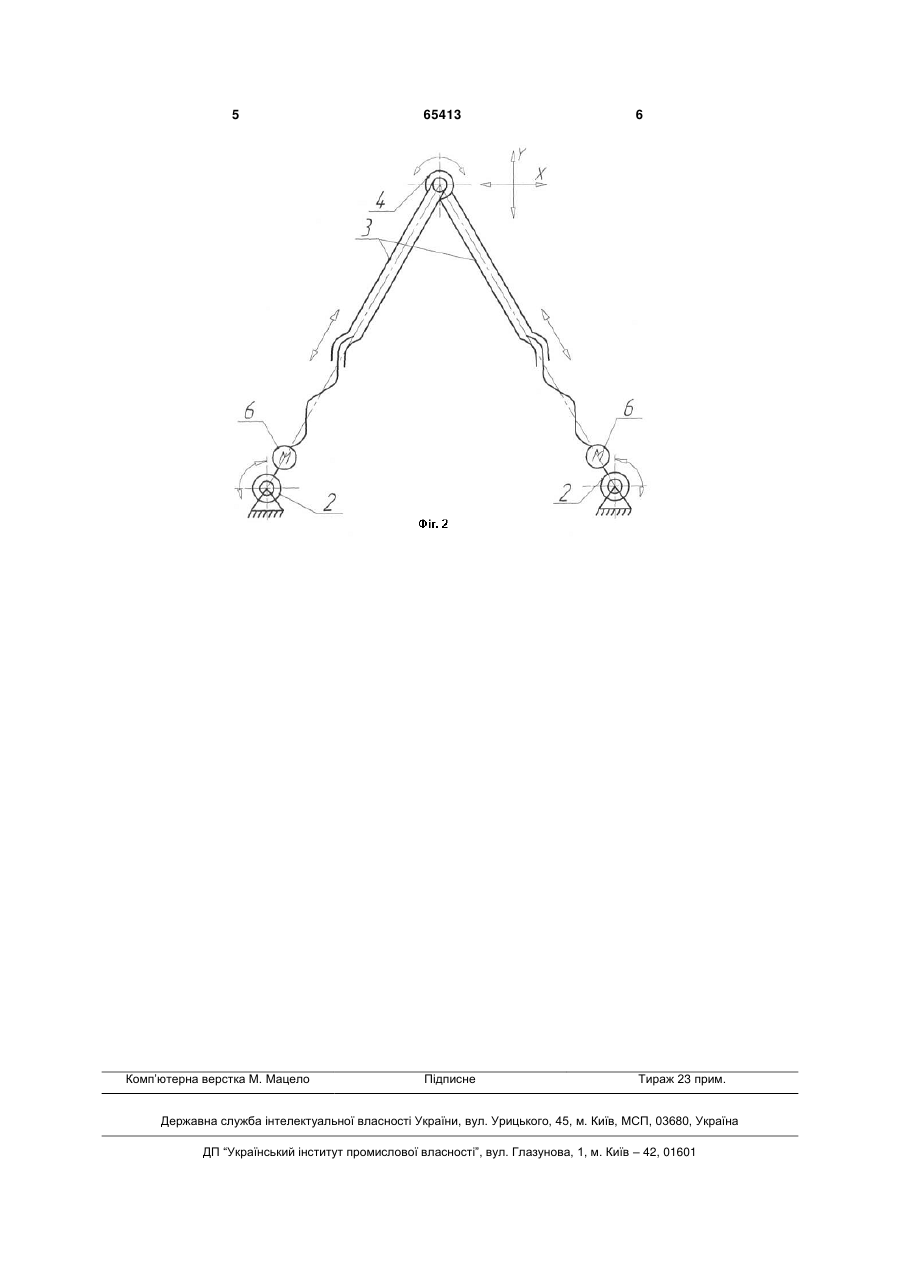

Верстат для різання пінопласту, який складається з нерухомої платформи зі столом, на якій 3 якому закріплюється оброблювана заготовка. На фіг. 2 зображена кінематична схема верстату, яка реалізує трикутну систему координат з паралельними кінематичними зв'язками. Верстат працює таким чином: при одночасній зміні довжин симетрично розташованих штанг 3 відбувається зміна положення ріжучого дроту 5 у просторі, обмеженому діапазоном ходів штанг 3, таким чином ріжучий дріт 5 має змогу рухатися у двох площинах X та Y. На ріжучий дріт 5 подається напруга, завдяки чому, він нагрівається і здатен різати пінопласт. Відмінність запропонованої конструкції полягає в тому, виконання механізму переміщення ріжучого дроту у вигляді клиноподібної просторової 65413 4 фігури, яка має щонайменше одну площину симетрії та складається з чотирьох штанг змінної довжини, які попарно розташовані у протилежних кінцях платформи і за допомогою шарнірів одними кінцями прикріплені до нерухомої платформи, а іншими з'єднані між собою, надає конструкції верстату нових якісних властивостей: зменшення металоємності конструкції, збільшення продуктивності обробки і розширення технологічних можливостей. Верстат для різання пінопласту може знайти широке використання в інтер'єрі, архітектурі, будівництві, рекламі для формоутворення складних та фасонних поверхонь. 5 Комп’ютерна верстка М. Мацело 65413 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMachine for cutting expanded plastic
Автори англійськоюKuznietsov Yurii Mykolaiovych, Stepanenko Oleksandr Oleksandrovych
Назва патенту російськоюСтанок для резки пенопласта
Автори російськоюКузнецов Юрий Николаевич, Степаненко Александр Александрович
МПК / Мітки
МПК: B23D 55/00, B26D 1/46
Мітки: різання, верстат, пінопласту
