Спосіб заряджання обводнених свердловин вибуховою речовиною

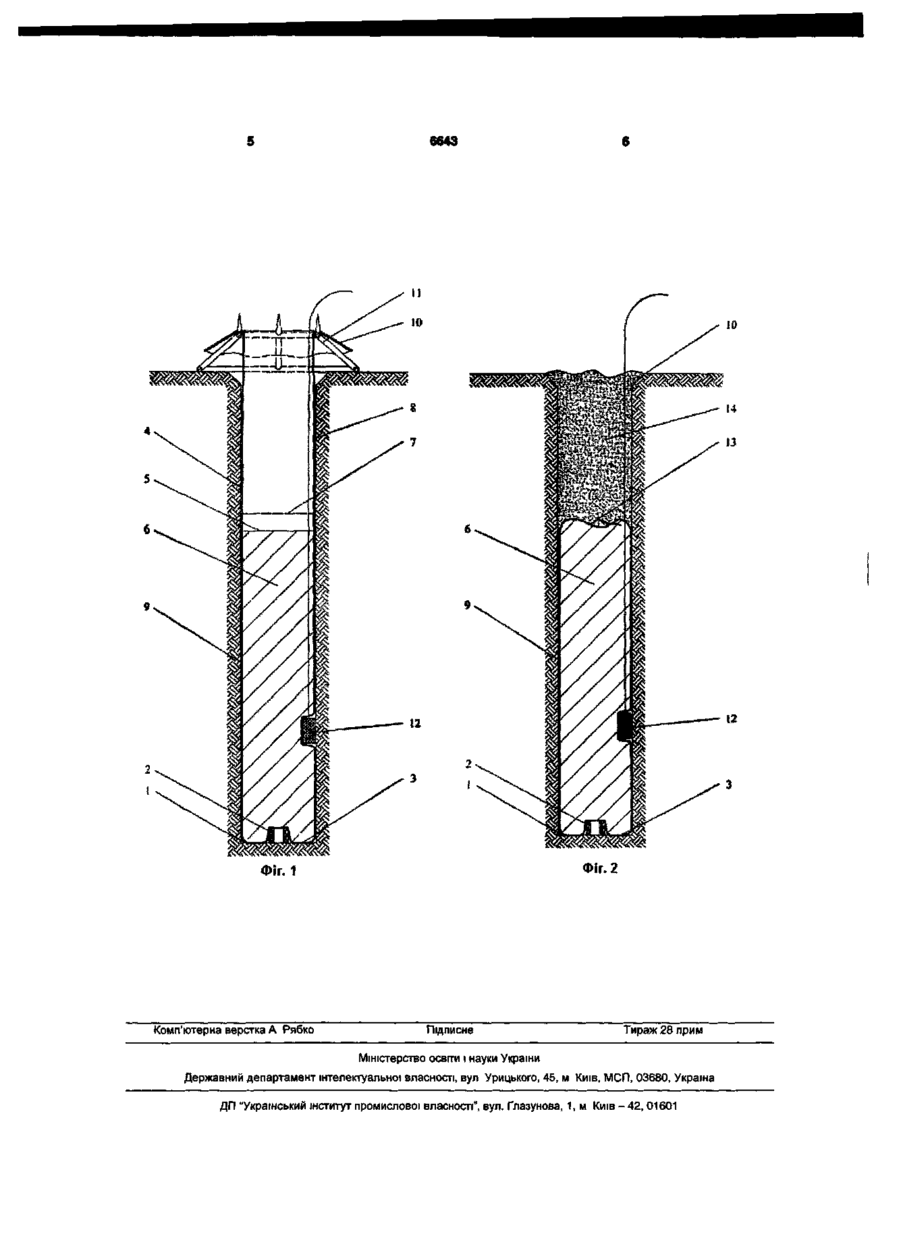

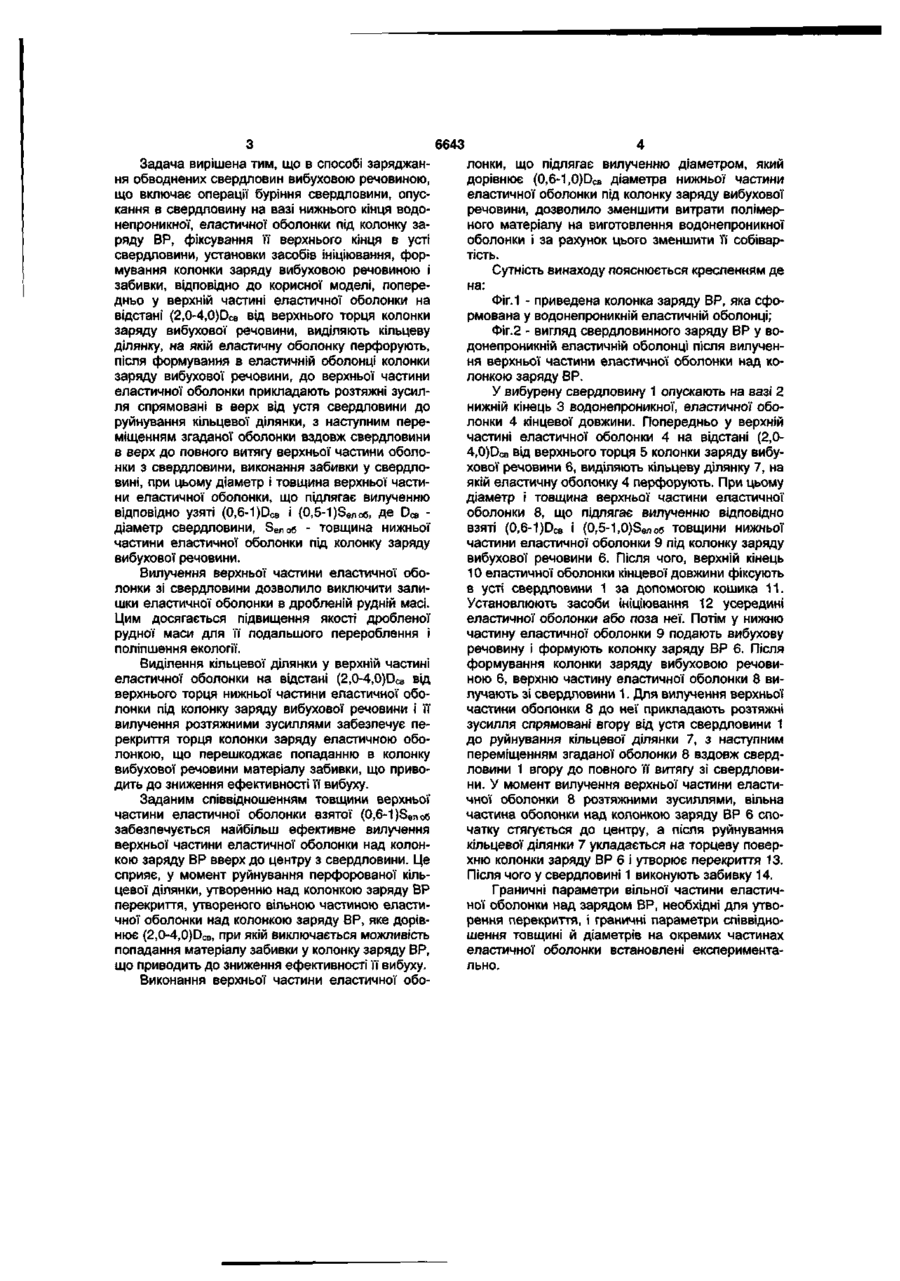

Спосіб заряджання обводнених свердловин вибуховою речовиною, що включає операції буріння свердловини, опускання в свердловину на вазі нижнього кінця водонепроникної, еластичної оболонки під колонку заряду вибухової речовини, фіксування її верхнього кінця в усті свердловини, установки засобів ініціювання, формування заряду вибухової речовини і виконання забивки, який відрізняється тим, що попередньо у верхній частині еластичної оболонки на відстані (2,0-4,0)DCB ВІД верхнього торця колонки заряду вибухової речовини, виділяють кільцеву ділянку, на якій еластичну оболонку перфорують, після формування в нижній частині еластичної оболонки колонки заряду вибухової речовини, до верхньої частини еластичної оболонки прикладають розтяжні зусилля, спрямовані вгору від устя свердловини до руйнування кільцевої ділянки, з наступним переміщенням згаданої оболонки вздовж свердловини вгору до повного її витягу зі свердловини, а забивання виконують у свердловині, при цьому діаметр і товщина верхньої частини еластичної оболонки, що підлягає вилученню, відповідно взяті (0,6-1,0)DCB і (0,5-1,0)Seno6, де DCB - діаметр свердловини, Sen об товщина нижньої частини еластичної оболонки під колонку заряду вибухової речовини. Корисна модель відноситься до гірничодобувної промисловості, і може бути використана при заряджанні обводнених свердловин вибуховою речовиною (ВР) у водонепроникній еластичній оболонці. Відомий спосіб заряджання обводнених свердловин ВР по а.с. СРСР №1422775, МПК 5 F42D3/04, Е21С37/12, що включає операції буріння свердловини, опускання в свердловину на вазі водонепроникної, еластичної оболонки під колонку заряду ВР, її фіксування в устя свердловини, установки засобів ініціювання і формування колонки заряду ВР і забивки. Відомий спосіб формування колонки заряду ВР у свердловині вибуховою речовиною по патенту України на винахід №55267А, МПК 7 F42D1/00, F42D3/04, Е21С37/12, пр. 05.09.2002, опубл. 17.03.2003, бюл. №3, автори-заявники: Іщенко М.І., Півень В.О., Макаров О.І., Пасько В.І., Тараненко М.В., Риков І.М., що включає операції буріння свердловини, опускання в свердловину на вазі водонепроникної, еластичної оболонки під колонку заряду ВР, її фіксування в устя свердловини, установки засобів ініціювання і формування колонки заряду ВР і забивки. Загальним недоліком приведених способів, є те, що після вибуху колонки заряду ВР частина полімерної еластичної оболонки в якій міститься заряд ВР знищується, згорає під час вибуху, а частина еластичної оболонки, в якій знаходиться забивка, не згорає або згорає частково, а її залишки, пошматовані вибухом, залишаються в роздробленій гірській породі (рудній та скельній масі), тобто якість дробленої гірської породи для її дальшого перероблення погіршується. Разом з рудною масою залишки еластичної полімерної оболонки потрапляють в системи аспірації перевантажувальних вузлів дробарок 3-4 стадії дроблення та конвеєрів і забивають їх. Це приводить до порушення режиму роботи цього устаткування і додаткового залучення обслуговуючого персоналу для чистки систем аспірації і як наслідок подорожчання технологічного процесу. Крім того, наявність полімерних складових в гірській масі погіршує екологію і порушує певну культуру виробництва. В основу корисної моделі поставлено задачу, удосконалити спосіб заряджання обводнених свердловин вибуховою речовиною, шляхом вилучення непотрібної зайвої частини еластичної оболонки на момент вибуху, і за рахунок цього підвищити якість дробленої гірської породи (рудної маси) для її подальшої переробки та поліпшити екологію. СО ^* {0 6643 Задача вирішена тим, що в способі заряджання обводнених свердловин вибуховою речовиною, що включає операції буріння свердловини, опускання в свердловину на вазі нижнього кінця водонепроникної, еластичної оболонки під колонку заряду ВР, фіксування її верхнього кінця в усті свердловини, установки засобів ініціювання, формування колонки заряду вибуховою речовиною і забивки, відповідно до корисної моделі, попередньо у верхній частині еластичної оболонки на відстані (2,0-4,0)DCB від верхнього торця колонки заряду вибухової речовини, виділяють кільцеву ділянку, на якій еластичну оболонку перфорують, після формування в еластичній оболонці колонки заряду вибухової речовини, до верхньої частини еластичної оболонки прикладають розтяжні зусилля спрямовані в верх від устя свердловини до руйнування кільцевої ділянки, з наступним переміщенням згаданої оболонки вздовж свердловини в верх до повного витягу верхньої частини оболонки з свердловини, виконання забивки у свердловині, при цьому діаметр і товщина верхньої частини еластичної оболонки, що підлягає вилученню ВІДПОВІДНО УЗЯТІ (0,6-1 )DCB І (0,5-1 )Se* об, ДЄ DCB " діаметр свердловини, Sen об - товщина нижньої частини еластичної оболонки під колонку заряду вибухової речовини. Вилучення верхньої частини еластичної оболонки зі свердловини дозволило виключити залишки еластичної оболонки в дробленій рудній масі. Цим досягається підвищення якості дробленої рудної маси для її подальшого перероблення і поліпшення екології. Виділення кільцевої ділянки у верхній частині еластичної оболонки на відстані (2,0-4,0)DCB ВІД верхнього торця нижньої частини еластичної оболонки під колонку заряду вибухової речовини і її вилучення розтяжними зусиллями забезпечує перекриття торця колонки заряду еластичною оболонкою, що перешкоджає попаданню в колонку вибухової речовини матеріалу забивки, що приводить до зниження ефективності її вибуху. Заданим співвідношенням товщини верхньої частини еластичної оболонки взятої (0,6-1)Seno6 забезпечується найбільш ефективне вилучення верхньої частини еластичної оболонки над колонкою заряду ВР вверх до центру з свердловини. Це сприяє, у момент руйнування перфорованої кільцевої ділянки, утворенню над колонкою заряду ВР перекриття, утвореного вільною частиною еластичної оболонки над колонкою заряду ВР, яке дорівнює (2,0-4,0)D C B, при якій виключається можливість попадання матеріалу забивки у колонку заряду ВР, що приводить до зниження ефективності її вибуху. Виконання верхньої частини еластичної обо лонки, що підлягає вилученню діаметром, який дорівнює (0,6-1,0)DCB діаметра нижньої частини еластичної оболонки під колонку заряду вибухової речовини, дозволило зменшити витрати полімерного матеріалу на виготовлення водонепроникної оболонки і за рахунок цього зменшити її собівартість. Сутність винаходу пояснюється кресленням де на: Фіг.1 - приведена колонка заряду ВР, яка сформована у водонепроникній еластичній оболонці; Фіг.2 - вигляд свердловинного заряду ВР у водонепроникній еластичній оболонці після вилучення верхньої частини еластичної оболонки над колонкою заряду ВР. У вибурену свердловину 1 опускають на вазі 2 нижній кінець 3 водонепроникної, еластичної оболонки 4 кінцевої довжини. Попередньо у верхній частині еластичної оболонки 4 на відстані (2,04,0)DCB від верхнього торця 5 колонки заряду вибухової речовини 6, виділяють кільцеву ділянку 7, на якій еластичну оболонку 4 перфорують. При цьому діаметр і товщина верхньої частини еластичної оболонки 8, що підлягає вилученню відповідно ВЗЯТІ (0,6-1 )D C B І (0,5-1,0)Seno6 ТОВЩИНИ НИЖНЬОЇ частини еластичної оболонки 9 під колонку заряду вибухової речовини 6. Після чого, верхній кінець 10 еластичної оболонки кінцевої довжини фіксують в усті свердловини 1 за допомогою кошика 11. Установлюють засоби ініціювання 12 усередині еластичної оболонки або поза неї. Потім у нижню частину еластичної оболонки 9 подають вибухову речовину і формують колонку заряду ВР 6. Після формування колонки заряду вибуховою речовиною 6, верхню частину еластичної оболонки 8 вилучають зі свердловини 1. Для вилучення верхньої частини оболонки 8 до неї прикладають розтяжні зусилля спрямовані вгору від устя свердловини 1 до руйнування кільцевої ділянки 7, з наступним переміщенням згаданої оболонки 8 вздовж свердловини 1 вгору до повного її витягу зі свердловини. У момент вилучення верхньої частини еластичної оболонки 8 розтяжними зусиллями, вільна частина оболонки над колонкою заряду ВР 6 спочатку стягується до центру, а після руйнування кільцевої ділянки 7 укладається на торцеву поверхню колонки заряду ВР 6 і утворює перекриття 13. Після чого у свердловині 1 виконують забивку 14. Граничні параметри вільної частини еластичної оболонки над зарядом ВР, необхідні для утворення перекриття, і граничні параметри співвідношення товщині й діаметрів на окремих частинах еластичної оболонки встановлені експериментально. 6643 Фіг. 2 Фіг. 1 Комп'ютерна верстка А Рябко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
