Сумка з захисним обладнанням

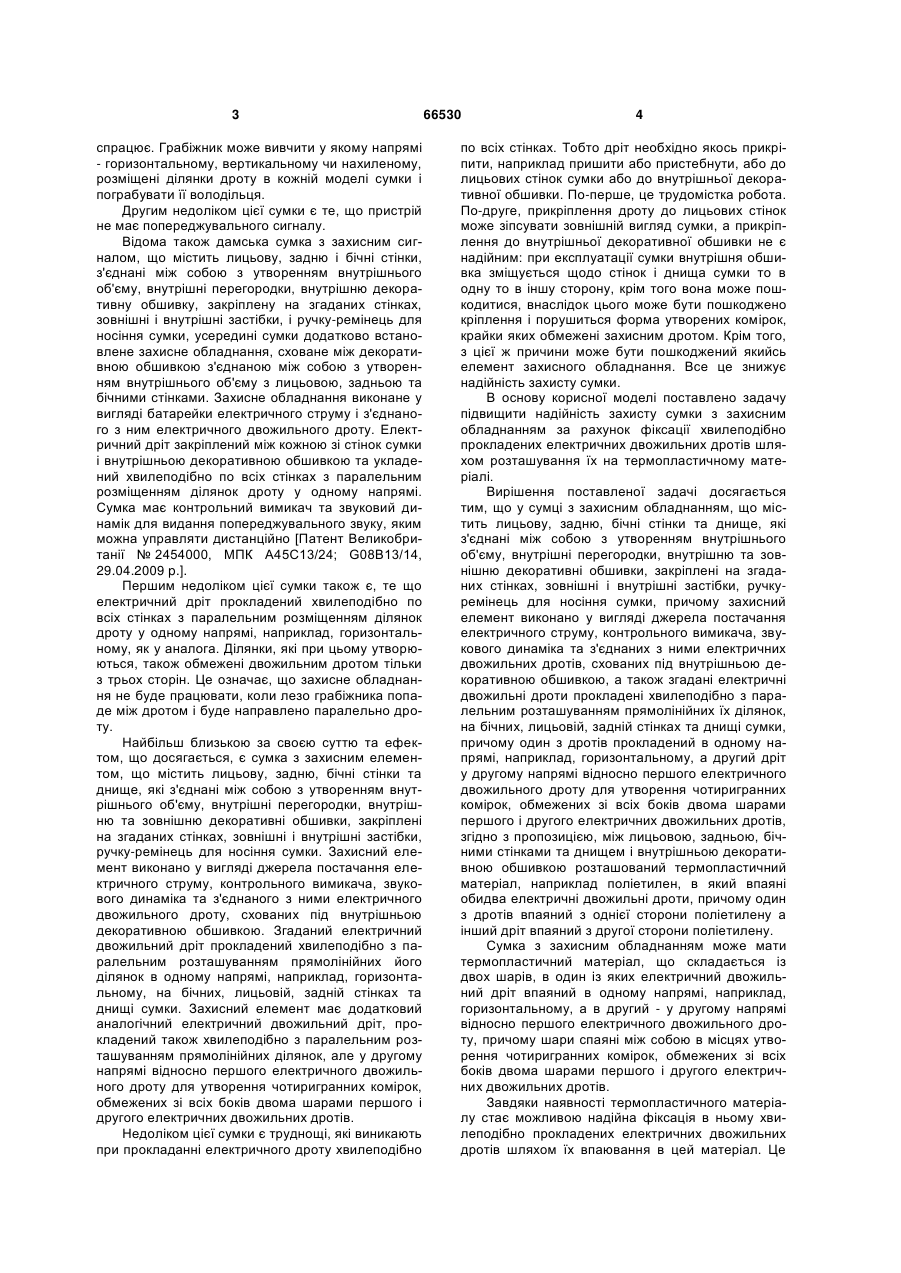

1. Сумка з захисним обладнанням, що містить лицьову, задню, бічні стінки та днище, які з'єднані між собою з утворенням внутрішнього об'єму, внутрішні перегородки, внутрішню та зовнішню декоративні обшивки, закріплені на згаданих стінках, зовнішні і внутрішні застібки, ручку-ремінець для носіння сумки, причому захисний елемент виконано у вигляді джерела постачання електричного струму, контрольного вимикача, звукового динаміка та з'єднаних з ними електричних двожильних дротів, схованих під внутрішньою декоративною обшивкою, а також згадані електричні двожильні дроти прокладені хвилеподібно з паралельним розташуванням прямолінійних їх ділянок, на бічних, лицьової, задньої стінках та днищі сумки, при U 2 (19) 1 3 спрацює. Грабіжник може вивчити у якому напрямі - горизонтальному, вертикальному чи нахиленому, розміщені ділянки дроту в кожній моделі сумки і пограбувати її володільця. Другим недоліком цієї сумки є те, що пристрій не має попереджувального сигналу. Відома також дамська сумка з захисним сигналом, що містить лицьову, задню і бічні стінки, з'єднані між собою з утворенням внутрішнього об'єму, внутрішні перегородки, внутрішню декоративну обшивку, закріплену на згаданих стінках, зовнішні і внутрішні застібки, і ручку-ремінець для носіння сумки, усередині сумки додатково встановлене захисне обладнання, сховане між декоративною обшивкою з'єднаною між собою з утворенням внутрішнього об'єму з лицьовою, задньою та бічними стінками. Захисне обладнання виконане у вигляді батарейки електричного струму і з'єднаного з ним електричного двожильного дроту. Електричний дріт закріплений між кожною зі стінок сумки і внутрішньою декоративною обшивкою та укладений хвилеподібно по всіх стінках з паралельним розміщенням ділянок дроту у одному напрямі. Сумка має контрольний вимикач та звуковий динамік для видання попереджувального звуку, яким можна управляти дистанційно [Патент Великобританії № 2454000, МПК А45С13/24; G08B13/14, 29.04.2009 p.]. Першим недоліком цієї сумки також є, те що електричний дріт прокладений хвилеподібно по всіх стінках з паралельним розміщенням ділянок дроту у одному напрямі, наприклад, горизонтальному, як у аналога. Ділянки, які при цьому утворюються, також обмежені двожильним дротом тільки з трьох сторін. Це означає, що захисне обладнання не буде працювати, коли лезо грабіжника попаде між дротом і буде направлено паралельно дроту. Найбільш близькою за своєю суттю та ефектом, що досягається, є сумка з захисним елементом, що містить лицьову, задню, бічні стінки та днище, які з'єднані між собою з утворенням внутрішнього об'єму, внутрішні перегородки, внутрішню та зовнішню декоративні обшивки, закріплені на згаданих стінках, зовнішні і внутрішні застібки, ручку-ремінець для носіння сумки. Захисний елемент виконано у вигляді джерела постачання електричного струму, контрольного вимикача, звукового динаміка та з'єднаного з ними електричного двожильного дроту, схованих під внутрішньою декоративною обшивкою. Згаданий електричний двожильний дріт прокладений хвилеподібно з паралельним розташуванням прямолінійних його ділянок в одному напрямі, наприклад, горизонтальному, на бічних, лицьовій, задній стінках та днищі сумки. Захисний елемент має додатковий аналогічний електричний двожильний дріт, прокладений також хвилеподібно з паралельним розташуванням прямолінійних ділянок, але у другому напрямі відносно першого електричного двожильного дроту для утворення чотиригранних комірок, обмежених зі всіх боків двома шарами першого і другого електричних двожильних дротів. Недоліком цієї сумки є труднощі, які виникають при прокладанні електричного дроту хвилеподібно 66530 4 по всіх стінках. Тобто дріт необхідно якось прикріпити, наприклад пришити або пристебнути, або до лицьових стінок сумки або до внутрішньої декоративної обшивки. По-перше, це трудомістка робота. По-друге, прикріплення дроту до лицьових стінок може зіпсувати зовнішній вигляд сумки, а прикріплення до внутрішньої декоративної обшивки не є надійним: при експлуатації сумки внутрішня обшивка зміщується щодо стінок і днища сумки то в одну то в іншу сторону, крім того вона може пошкодитися, внаслідок цього може бути пошкоджено кріплення і порушиться форма утворених комірок, крайки яких обмежені захисним дротом. Крім того, з цієї ж причини може бути пошкоджений якийсь елемент захисного обладнання. Все це знижує надійність захисту сумки. В основу корисної моделі поставлено задачу підвищити надійність захисту сумки з захисним обладнанням за рахунок фіксації хвилеподібно прокладених електричних двожильних дротів шляхом розташування їх на термопластичному матеріалі. Вирішення поставленої задачі досягається тим, що у сумці з захисним обладнанням, що містить лицьову, задню, бічні стінки та днище, які з'єднані між собою з утворенням внутрішнього об'єму, внутрішні перегородки, внутрішню та зовнішню декоративні обшивки, закріплені на згаданих стінках, зовнішні і внутрішні застібки, ручкуремінець для носіння сумки, причому захисний елемент виконано у вигляді джерела постачання електричного струму, контрольного вимикача, звукового динаміка та з'єднаних з ними електричних двожильних дротів, схованих під внутрішньою декоративною обшивкою, а також згадані електричні двожильні дроти прокладені хвилеподібно з паралельним розташуванням прямолінійних їх ділянок, на бічних, лицьовій, задній стінках та днищі сумки, причому один з дротів прокладений в одному напрямі, наприклад, горизонтальному, а другий дріт у другому напрямі відносно першого електричного двожильного дроту для утворення чотиригранних комірок, обмежених зі всіх боків двома шарами першого і другого електричних двожильних дротів, згідно з пропозицією, між лицьовою, задньою, бічними стінками та днищем і внутрішньою декоративною обшивкою розташований термопластичний матеріал, наприклад поліетилен, в який впаяні обидва електричні двожильні дроти, причому один з дротів впаяний з однієї сторони поліетилену а інший дріт впаяний з другої сторони поліетилену. Сумка з захисним обладнанням може мати термопластичний матеріал, що складається із двох шарів, в один із яких електричний двожильний дріт впаяний в одному напрямі, наприклад, горизонтальному, а в другий - у другому напрямі відносно першого електричного двожильного дроту, причому шари спаяні між собою в місцях утворення чотиригранних комірок, обмежених зі всіх боків двома шарами першого і другого електричних двожильних дротів. Завдяки наявності термопластичного матеріалу стає можливою надійна фіксація в ньому хвилеподібно прокладених електричних двожильних дротів шляхом їх впаювання в цей матеріал. Це 5 допомагає, в свою чергу, надійно зафіксувати утворені дротами чотиригранні комірки і, як наслідок, уникнути ситуації, коли захисне обладнання не спрацює. Корисна модель пояснюється кресленням, на якому зображено наступне: фіг.1 - зовнішній вигляд сумки, що пропонується; фіг.2 - конструктивно-компонувальна схема сумки з захисним обладнанням; фіг.3 - фрагмент поліетилену з впаяними електричними двожильними дротами. Сумка з захисним обладнанням, що пропонується, містить лицьову 1, задню 2, бічні 3 стінки та днище 4, які з'єднані між собою з утворенням внутрішнього об'єму, внутрішні перегородки 5, внутрішню 6 та зовнішню 7 декоративні обшивки, закріплені на згаданих стінках, зовнішні 8 і внутрішні 9 застібки, ручку-ремінець 10 для носіння сумки і термопластичний матеріал 11, наприклад поліетилен. Захисне обладнанням виконано у вигляді джерела постачання електричного струму 12, контрольного вимикача 13, звукового динаміка 14 та з'єднаних з ними електричних двожильних дротів 15 і 16, схованих під внутрішньою декоративною обшивкою 6. Поліетилен 11 розташований між лицьовою 1, задньою 2, бічними 3 стінками та днищем 4 сумки і внутрішньою декоративною обшивкою 6. В поліетилен 11 з однієї сторони впаяний електричний двожильний дріт 15, прокладений хвилеподібно з паралельним розташуванням прямолінійних його ділянок в одному напрямі, наприклад, горизонтальному. З другої сторони поліетилену 11 впаяний аналогічний електричний двожильний дріт 16, прокладений також хвилеподібно з паралельним розташуванням прямолінійних ділянок, але у другому напрямі відносно першого електричного двожильного дроту 15 для утворення чотиригранних комірок 17, обмежених зі всіх боків двома шарами першого 15 і другого 16 електричних двожильних дротів. Використовують запропоновану сумку з захисним обладнанням наступним чином. При виході на вулицю власник сумки перемикає контрольний вимикач 13, включаючи тим самим захисне обладнання. У випадку, коли грабіжник намагається здійснити спробу пограбування, він за допомогою гострого предмета, наприклад леза, розрізає стінку сумки, наприклад лицьову стінку 1. При цьому лезо може потрапити або на електричний двожильний дріт, наприклад дріт 15, або в чотиригранну комірку 17, обмежену зі всіх боків двома шарами першого 15 і другого 16 елек 66530 6 тричних двожильних дротів. У першому випадку, лезо одразу перерізає електричний двожильний дріт. У другому випадку, при русі леза в будьякому напрямку воно перерізає жили спочатку одного електричного двожильного дроту, наприклад дроту 15, а потім жили іншого електричного двожильного дроту, наприклад дроту 16. В обох випадках, при розрізанні жил електричних дротів лезо замикає їх на себе. При цьому відбувається розряд джерела постачання електричного струму 12 на металеве лезо з одночасним виданням попереджувального звуку зі звукового динаміка 14. Тому, що грабіжники звичайно не користаються рукавичками, а тримають предмет, що ріже голою рукою, заряд струму передається з леза на руку грабіжника. Грабіжник одержує удар електричним струмом, що виводить його з ладу. Тим часом, власник сумки, отримавши попереджувальний сигнал, звертає увагу на сумку і вживає дії, що забезпечують захист від втрати цінностей, які перебувають у сумці, наприклад, перекладає сумку в іншу руку, затримує грабіжника або які-небудь інші дії. Дома власник сумки може перемкнути контрольний вимикач 13, вимкнувши тим самим захисний елемент. Суттєва відмінність об'єкта, що заявляється, від раніш відомих полягає в тому, що сумка з захисним обладнанням має термопластичний матеріал, в який з кожної сторони впаяний хвилеподібно прокладений електричний двожильний дріт з паралельним розташуванням прямолінійних ділянок, причому дроти впаяні у двох напрямах, що перехрещуються, для утворення чотиригранних комірок. Вказана відмінність дозволяє підвищити надійність захисту сумки, тобто безпечно переносити особисті речі, товари першої необхідності тощо. Жодна з відомих сумок з захисним обладнанням не може мати відміченої властивості, оскільки конструктивно дозволяють грабіжнику здійснювати спробу пограбування. До технічних переваг запропонованої корисної моделі, у порівнянні з найближчим аналогом, можна віднести: підвищення надійності захисту сумки з захисним обладнанням за рахунок розташування хвилеподібно прокладених електричних двожильних дротів з паралельним розташуванням прямолінійних ділянок у двох напрямах на термопластичному матеріалі; підвищення зручності користування з тієї ж причини. 7 Комп’ютерна верстка Л. Ціхановська 66530 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
