Сумка дамська для працівниць фінансових органів та банків

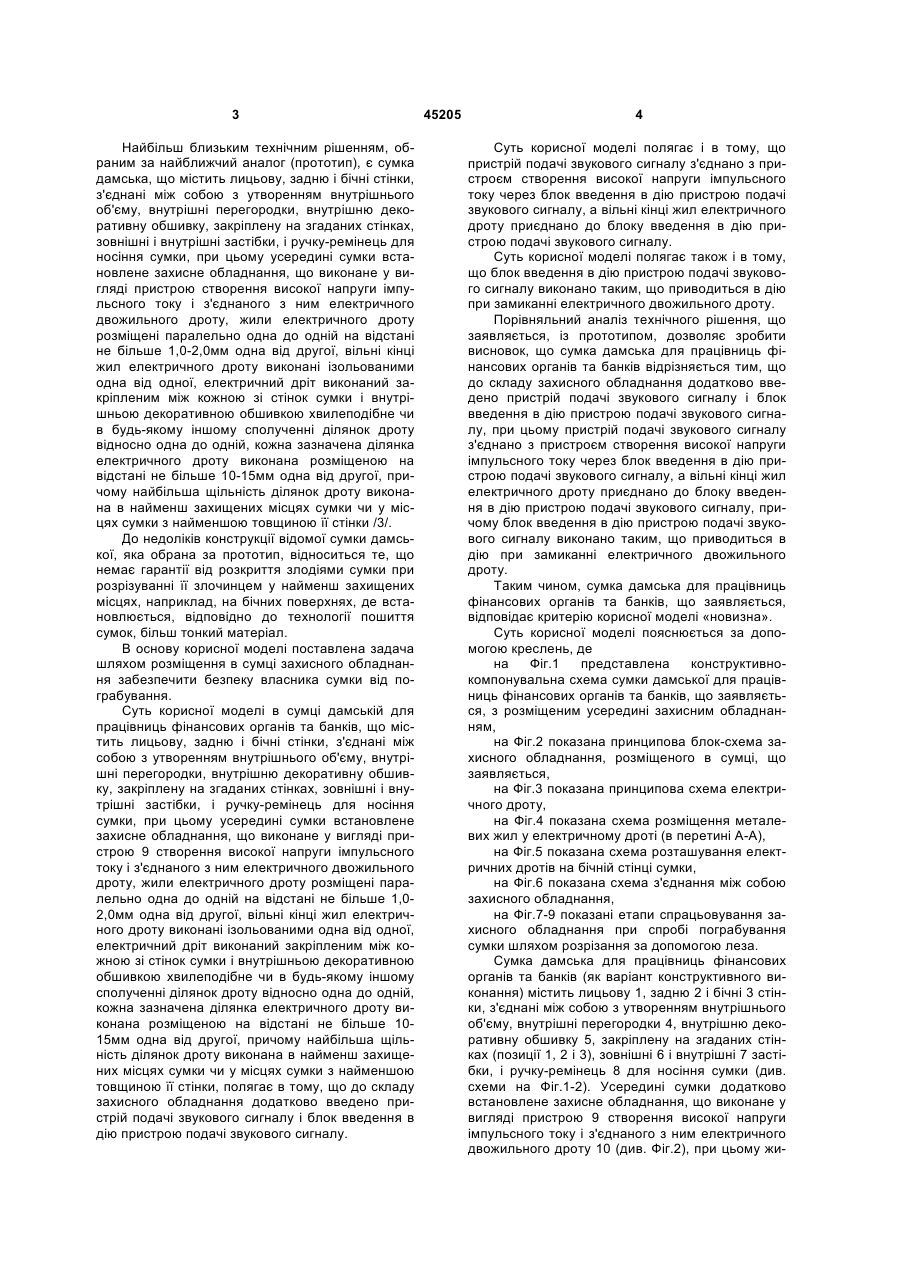

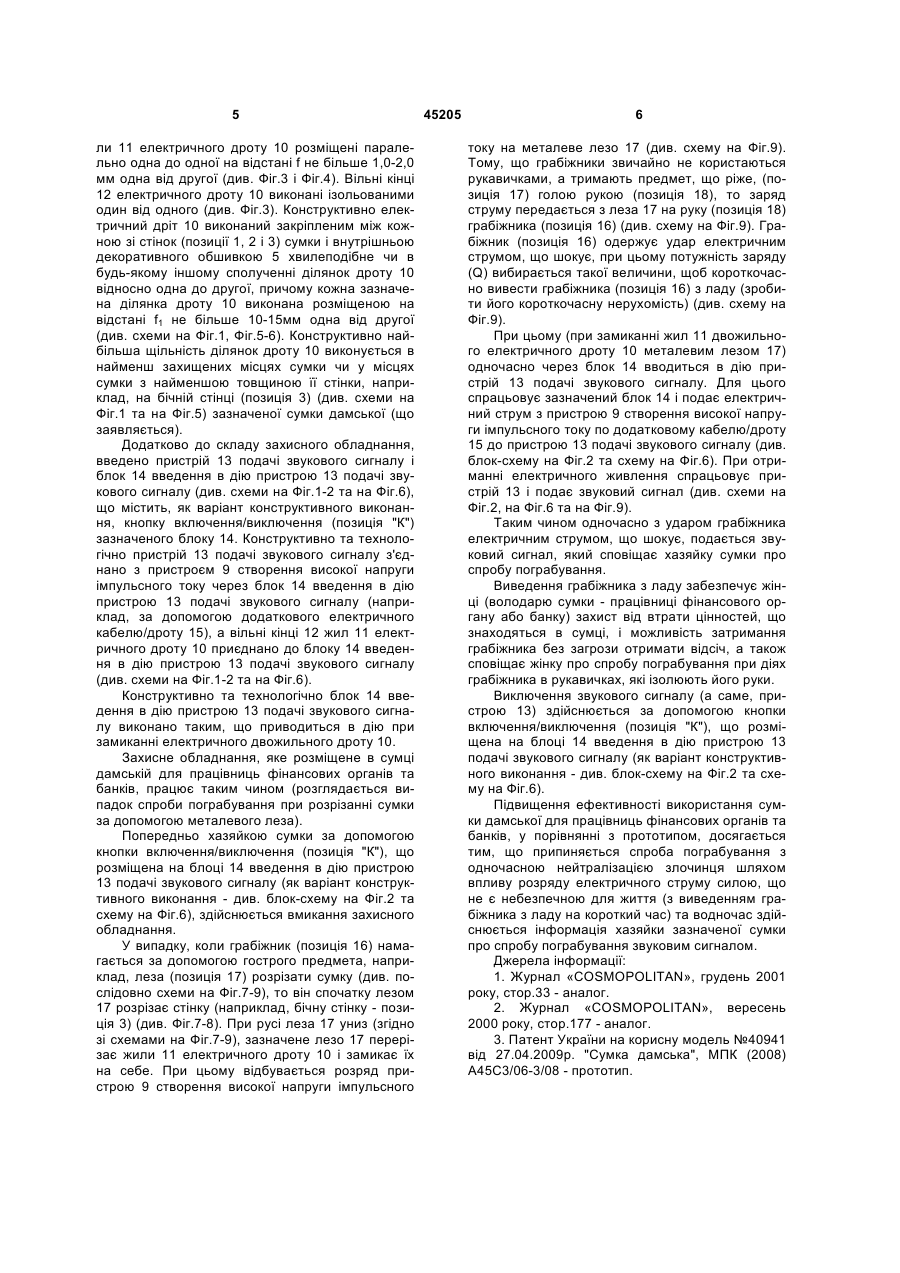

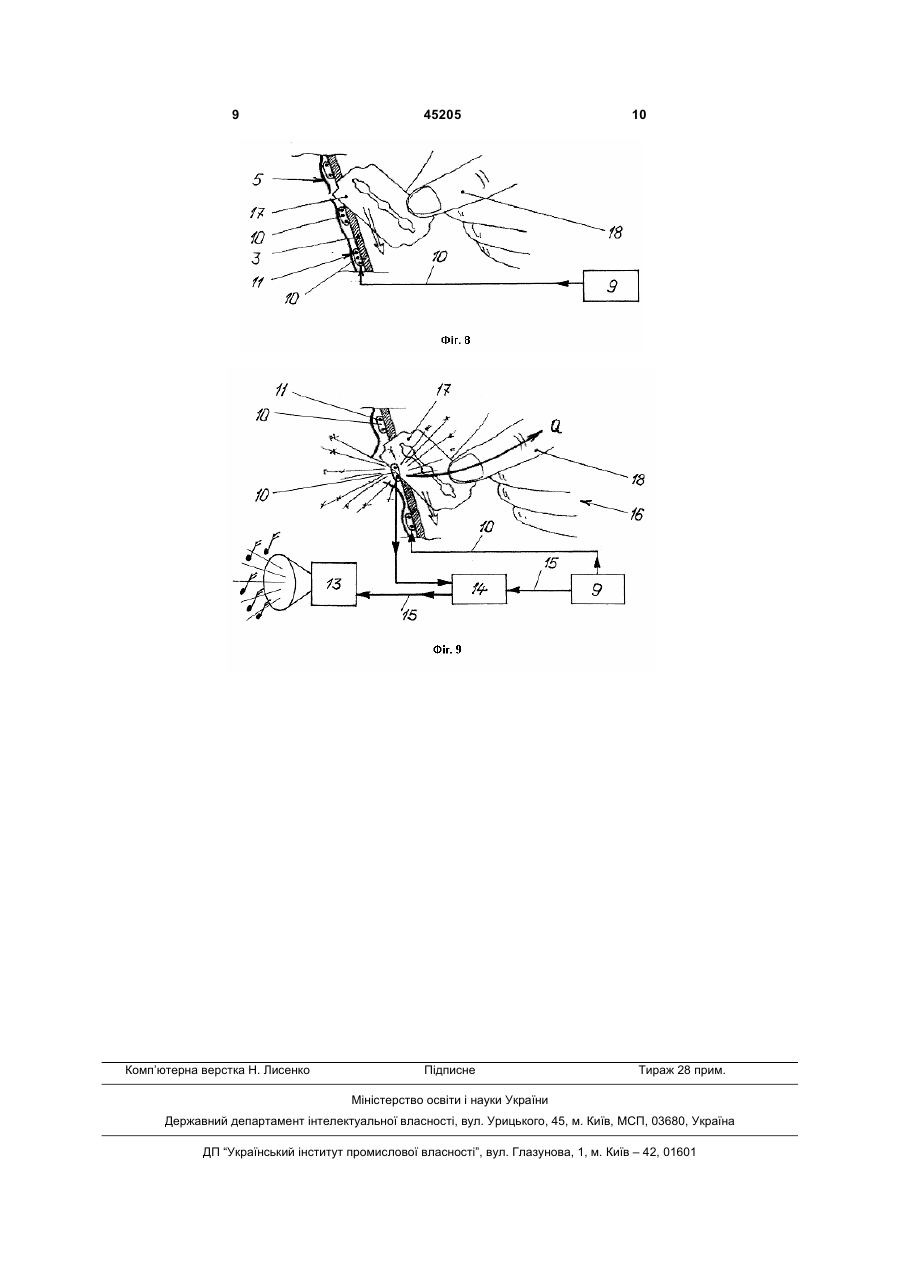

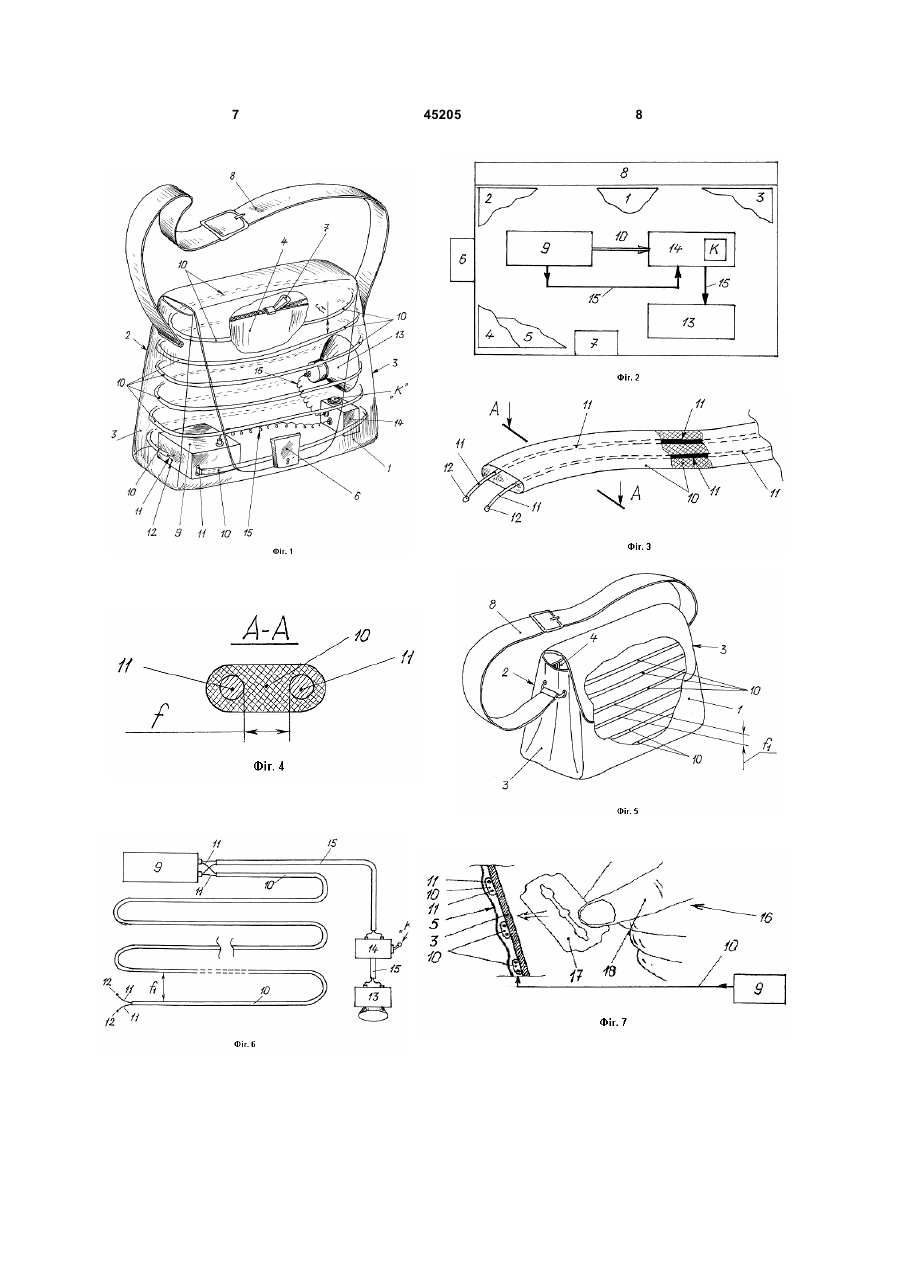

1. Сумка дамська для працівниць фінансових органів та банків, що містить лицьову, задню і бічні стінки, з'єднані між собою з утворенням внутрішнього об'єму, внутрішні перегородки, внутрішню декоративну обшивку, закріплену на згаданих стінках, зовнішні і внутрішні застібки, і ручкуремінець для носіння сумки, при цьому усередині сумки встановлене захисне обладнання, що виконане у вигляді пристрою створення високої напруги імпульсного струму і з'єднаного з ним електричного двожильного дроту, жили електричного дроту розміщені паралельно одна до одної U 2 (13) 1 3 Найбільш близьким технічним рішенням, обраним за найближчий аналог (прототип), є сумка дамська, що містить лицьову, задню і бічні стінки, з'єднані між собою з утворенням внутрішнього об'єму, внутрішні перегородки, внутрішню декоративну обшивку, закріплену на згаданих стінках, зовнішні і внутрішні застібки, і ручку-ремінець для носіння сумки, при цьому усередині сумки встановлене захисне обладнання, що виконане у вигляді пристрою створення високої напруги імпульсного току і з'єднаного з ним електричного двожильного дроту, жили електричного дроту розміщені паралельно одна до одній на відстані не більше 1,0-2,0мм одна від другої, вільні кінці жил електричного дроту виконані ізольованими одна від одної, електричний дріт виконаний закріпленим між кожною зі стінок сумки і внутрішньою декоративною обшивкою хвилеподібне чи в будь-якому іншому сполученні ділянок дроту відносно одна до одній, кожна зазначена ділянка електричного дроту виконана розміщеною на відстані не більше 10-15мм одна від другої, причому найбільша щільність ділянок дроту виконана в найменш захищених місцях сумки чи у місцях сумки з найменшою товщиною її стінки /3/. До недоліків конструкції відомої сумки дамської, яка обрана за прототип, відноситься те, що немає гарантії від розкриття злодіями сумки при розрізуванні її злочинцем у найменш захищених місцях, наприклад, на бічних поверхнях, де встановлюється, відповідно до технології пошиття сумок, більш тонкий матеріал. В основу корисної моделі поставлена задача шляхом розміщення в сумці захисного обладнання забезпечити безпеку власника сумки від пограбування. Суть корисної моделі в сумці дамській для працівниць фінансових органів та банків, що містить лицьову, задню і бічні стінки, з'єднані між собою з утворенням внутрішнього об'єму, внутрішні перегородки, внутрішню декоративну обшивку, закріплену на згаданих стінках, зовнішні і внутрішні застібки, і ручку-ремінець для носіння сумки, при цьому усередині сумки встановлене захисне обладнання, що виконане у вигляді пристрою 9 створення високої напруги імпульсного току і з'єднаного з ним електричного двожильного дроту, жили електричного дроту розміщені паралельно одна до одній на відстані не більше 1,02,0мм одна від другої, вільні кінці жил електричного дроту виконані ізольованими одна від одної, електричний дріт виконаний закріпленим між кожною зі стінок сумки і внутрішньою декоративною обшивкою хвилеподібне чи в будь-якому іншому сполученні ділянок дроту відносно одна до одній, кожна зазначена ділянка електричного дроту виконана розміщеною на відстані не більше 1015мм одна від другої, причому найбільша щільність ділянок дроту виконана в найменш захищених місцях сумки чи у місцях сумки з найменшою товщиною її стінки, полягає в тому, що до складу захисного обладнання додатково введено пристрій подачі звукового сигналу і блок введення в дію пристрою подачі звукового сигналу. 45205 4 Суть корисної моделі полягає і в тому, що пристрій подачі звукового сигналу з'єднано з пристроєм створення високої напруги імпульсного току через блок введення в дію пристрою подачі звукового сигналу, а вільні кінці жил електричного дроту приєднано до блоку введення в дію пристрою подачі звукового сигналу. Суть корисної моделі полягає також і в тому, що блок введення в дію пристрою подачі звукового сигналу виконано таким, що приводиться в дію при замиканні електричного двожильного дроту. Порівняльний аналіз технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що сумка дамська для працівниць фінансових органів та банків відрізняється тим, що до складу захисного обладнання додатково введено пристрій подачі звукового сигналу і блок введення в дію пристрою подачі звукового сигналу, при цьому пристрій подачі звукового сигналу з'єднано з пристроєм створення високої напруги імпульсного току через блок введення в дію пристрою подачі звукового сигналу, а вільні кінці жил електричного дроту приєднано до блоку введення в дію пристрою подачі звукового сигналу, причому блок введення в дію пристрою подачі звукового сигналу виконано таким, що приводиться в дію при замиканні електричного двожильного дроту. Таким чином, сумка дамська для працівниць фінансових органів та банків, що заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою креслень, де на Фіг.1 представлена конструктивнокомпонувальна схема сумки дамської для працівниць фінансових органів та банків, що заявляється, з розміщеним усередині захисним обладнанням, на Фіг.2 показана принципова блок-схема захисного обладнання, розміщеного в сумці, що заявляється, на Фіг.3 показана принципова схема електричного дроту, на Фіг.4 показана схема розміщення металевих жил у електричному дроті (в перетині А-А), на Фіг.5 показана схема розташування електричних дротів на бічній стінці сумки, на Фіг.6 показана схема з'єднання між собою захисного обладнання, на Фіг.7-9 показані етапи спрацьовування захисного обладнання при спробі пограбування сумки шляхом розрізання за допомогою леза. Сумка дамська для працівниць фінансових органів та банків (як варіант конструктивного виконання) містить лицьову 1, задню 2 і бічні 3 стінки, з'єднані між собою з утворенням внутрішнього об'єму, внутрішні перегородки 4, внутрішню декоративну обшивку 5, закріплену на згаданих стінках (позиції 1, 2 і 3), зовнішні 6 і внутрішні 7 застібки, і ручку-ремінець 8 для носіння сумки (див. схеми на Фіг.1-2). Усередині сумки додатково встановлене захисне обладнання, що виконане у вигляді пристрою 9 створення високої напруги імпульсного току і з'єднаного з ним електричного двожильного дроту 10 (див. Фіг.2), при цьому жи 5 ли 11 електричного дроту 10 розміщені паралельно одна до одної на відстані f не більше 1,0-2,0 мм одна від другої (див. Фіг.3 і Фіг.4). Вільні кінці 12 електричного дроту 10 виконані ізольованими один від одного (див. Фіг.3). Конструктивно електричний дріт 10 виконаний закріпленим між кожною зі стінок (позиції 1, 2 і 3) сумки і внутрішньою декоративного обшивкою 5 хвилеподібне чи в будь-якому іншому сполученні ділянок дроту 10 відносно одна до другої, причому кожна зазначена ділянка дроту 10 виконана розміщеною на відстані f1 не більше 10-15мм одна від другої (див. схеми на Фіг.1, Фіг.5-6). Конструктивно найбільша щільність ділянок дроту 10 виконується в найменш захищених місцях сумки чи у місцях сумки з найменшою товщиною її стінки, наприклад, на бічній стінці (позиція 3) (див. схеми на Фіг.1 та на Фіг.5) зазначеної сумки дамської (що заявляється). Додатково до складу захисного обладнання, введено пристрій 13 подачі звукового сигналу і блок 14 введення в дію пристрою 13 подачі звукового сигналу (див. схеми на Фіг.1-2 та на Фіг.6), що містить, як варіант конструктивного виконання, кнопку включення/виключення (позиція "К") зазначеного блоку 14. Конструктивно та технологічно пристрій 13 подачі звукового сигналу з'єднано з пристроєм 9 створення високої напруги імпульсного току через блок 14 введення в дію пристрою 13 подачі звукового сигналу (наприклад, за допомогою додаткового електричного кабелю/дроту 15), а вільні кінці 12 жил 11 електричного дроту 10 приєднано до блоку 14 введення в дію пристрою 13 подачі звукового сигналу (див. схеми на Фіг.1-2 та на Фіг.6). Конструктивно та технологічно блок 14 введення в дію пристрою 13 подачі звукового сигналу виконано таким, що приводиться в дію при замиканні електричного двожильного дроту 10. Захисне обладнання, яке розміщене в сумці дамській для працівниць фінансових органів та банків, працює таким чином (розглядається випадок спроби пограбування при розрізанні сумки за допомогою металевого леза). Попередньо хазяйкою сумки за допомогою кнопки включення/виключення (позиція "К"), що розміщена на блоці 14 введення в дію пристрою 13 подачі звукового сигналу (як варіант конструктивного виконання - див. блок-схему на Фіг.2 та схему на Фіг.6), здійснюється вмикання захисного обладнання. У випадку, коли грабіжник (позиція 16) намагається за допомогою гострого предмета, наприклад, леза (позиція 17) розрізати сумку (див. послідовно схеми на Фіг.7-9), то він спочатку лезом 17 розрізає стінку (наприклад, бічну стінку - позиція 3) (див. Фіг.7-8). При русі леза 17 униз (згідно зі схемами на Фіг.7-9), зазначене лезо 17 перерізає жили 11 електричного дроту 10 і замикає їх на себе. При цьому відбувається розряд пристрою 9 створення високої напруги імпульсного 45205 6 току на металеве лезо 17 (див. схему на Фіг.9). Тому, що грабіжники звичайно не користаються рукавичками, а тримають предмет, що ріже, (позиція 17) голою рукою (позиція 18), то заряд струму передається з леза 17 на руку (позиція 18) грабіжника (позиція 16) (див. схему на Фіг.9). Грабіжник (позиція 16) одержує удар електричним струмом, що шокує, при цьому потужність заряду (Q) вибирається такої величини, щоб короткочасно вивести грабіжника (позиція 16) з ладу (зробити його короткочасну нерухомість) (див. схему на Фіг.9). При цьому (при замиканні жил 11 двожильного електричного дроту 10 металевим лезом 17) одночасно через блок 14 вводиться в дію пристрій 13 подачі звукового сигналу. Для цього спрацьовує зазначений блок 14 і подає електричний струм з пристрою 9 створення високої напруги імпульсного току по додатковому кабелю/дроту 15 до пристрою 13 подачі звукового сигналу (див. блок-схему на Фіг.2 та схему на Фіг.6). При отриманні електричного живлення спрацьовує пристрій 13 і подає звуковий сигнал (див. схеми на Фіг.2, на Фіг.6 та на Фіг.9). Таким чином одночасно з ударом грабіжника електричним струмом, що шокує, подається звуковий сигнал, який сповіщає хазяйку сумки про спробу пограбування. Виведення грабіжника з ладу забезпечує жінці (володарю сумки - працівниці фінансового органу або банку) захист від втрати цінностей, що знаходяться в сумці, і можливість затримання грабіжника без загрози отримати відсіч, а також сповіщає жінку про спробу пограбування при діях грабіжника в рукавичках, які ізолюють його руки. Виключення звукового сигналу (а саме, пристрою 13) здійснюється за допомогою кнопки включення/виключення (позиція "К"), що розміщена на блоці 14 введення в дію пристрою 13 подачі звукового сигналу (як варіант конструктивного виконання - див. блок-схему на Фіг.2 та схему на Фіг.6). Підвищення ефективності використання сумки дамської для працівниць фінансових органів та банків, у порівнянні з прототипом, досягається тим, що припиняється спроба пограбування з одночасною нейтралізацією злочинця шляхом впливу розряду електричного струму силою, що не є небезпечною для життя (з виведенням грабіжника з ладу на короткий час) та водночас здійснюється інформація хазяйки зазначеної сумки про спробу пограбування звуковим сигналом. Джерела інформації: 1. Журнал «COSMOPOLITAN», грудень 2001 року, стор.33 - аналог. 2. Журнал «COSMOPOLITAN», вересень 2000 року, стор.177 - аналог. 3. Патент України на корисну модель №40941 від 27.04.2009р. "Сумка дамська", МПК (2008) А45С3/06-3/08 - прототип. 7 45205 8 9 Комп’ютерна верстка Н. Лиcенко 45205 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
