Технічна рідина

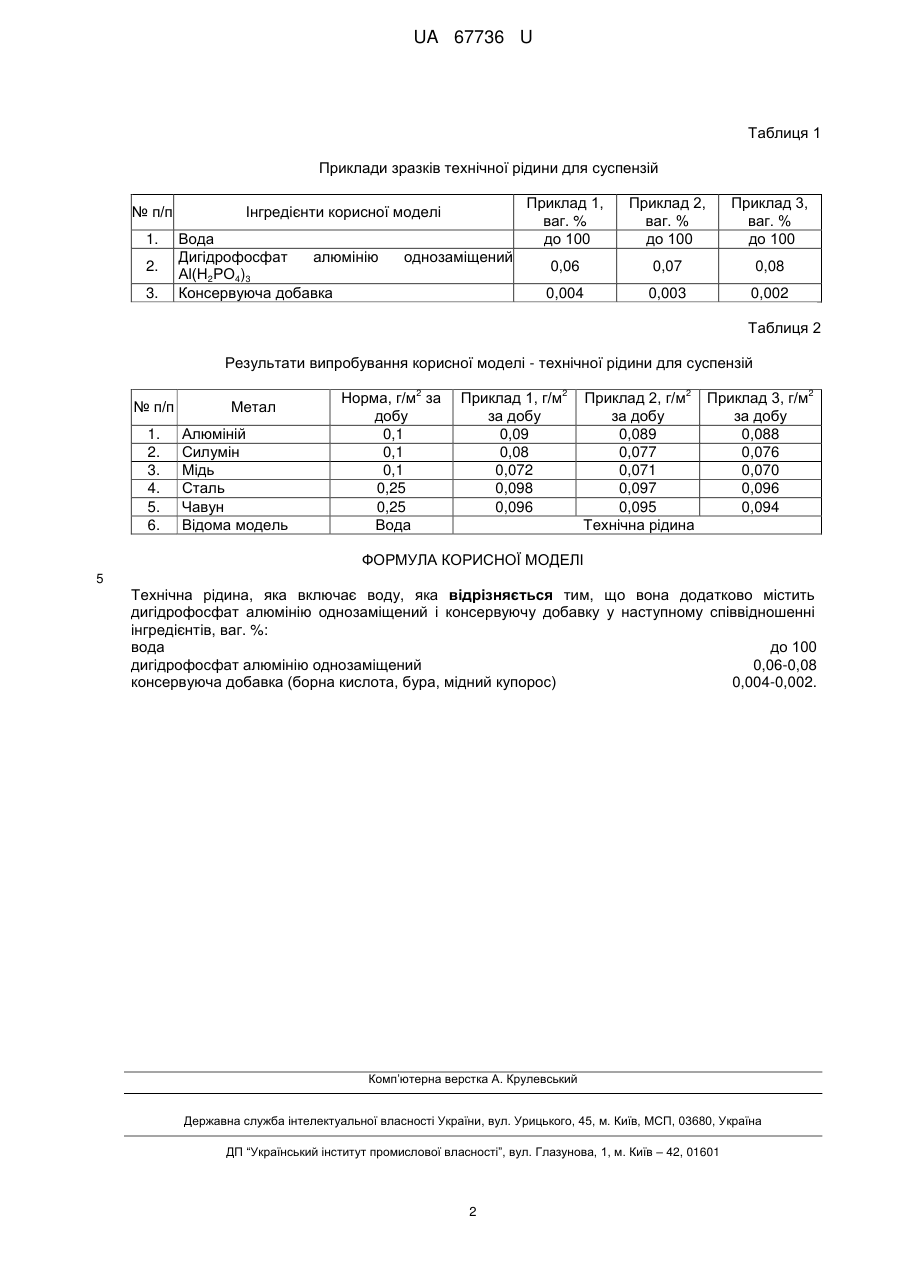

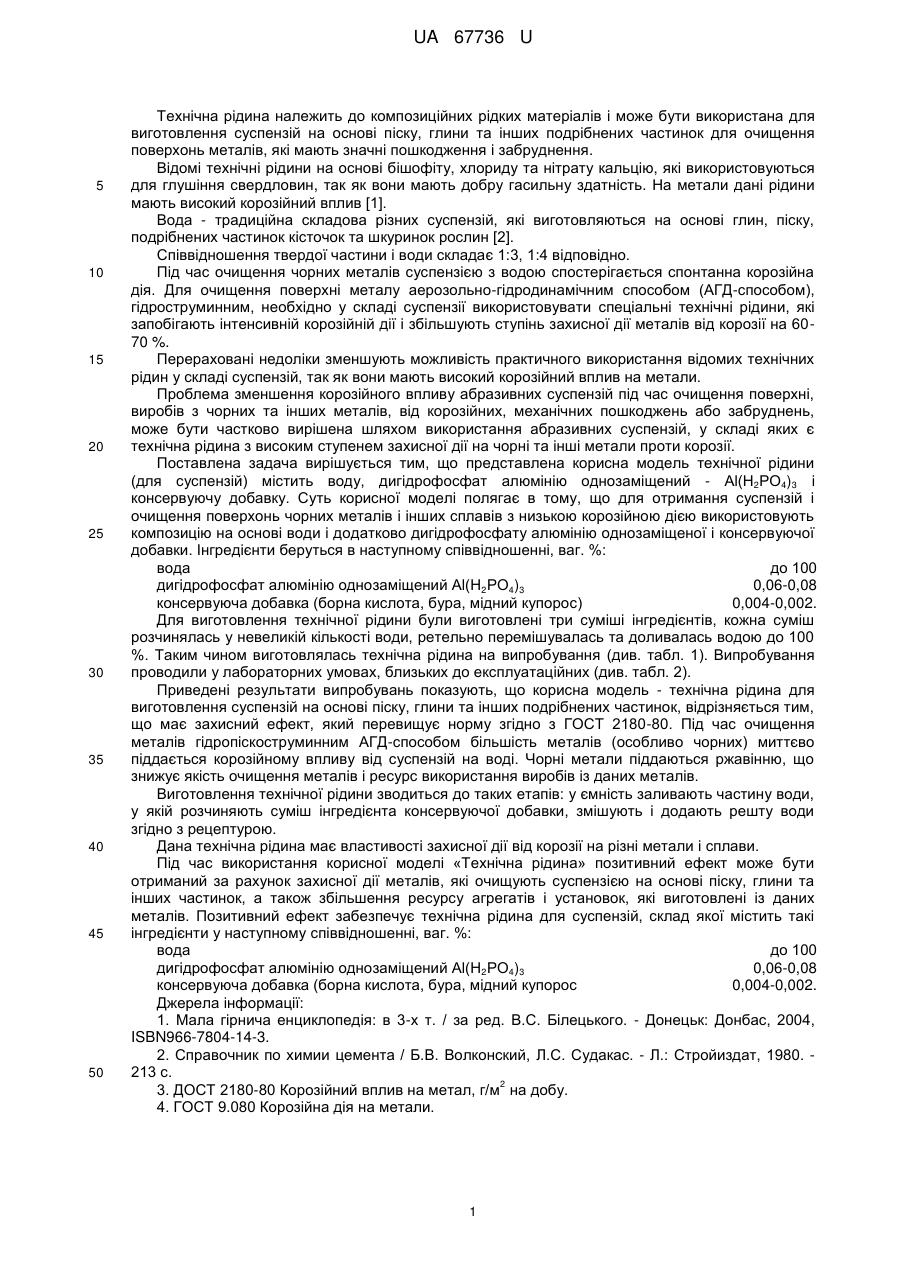

Реферат: UA 67736 U UA 67736 U 5 10 15 20 25 30 35 40 45 50 Технічна рідина належить до композиційних рідких матеріалів і може бути використана для виготовлення суспензій на основі піску, глини та інших подрібнених частинок для очищення поверхонь металів, які мають значні пошкодження і забруднення. Відомі технічні рідини на основі бішофіту, хлориду та нітрату кальцію, які використовуються для глушіння свердловин, так як вони мають добру гасильну здатність. На метали дані рідини мають високий корозійний вплив [1]. Вода - традиційна складова різних суспензій, які виготовляються на основі глин, піску, подрібнених частинок кісточок та шкуринок рослин [2]. Співвідношення твердої частини і води складає 1:3, 1:4 відповідно. Під час очищення чорних металів суспензією з водою спостерігається спонтанна корозійна дія. Для очищення поверхні металу аерозольно-гідродинамічним способом (АГД-способом), гідроструминним, необхідно у складі суспензії використовувати спеціальні технічні рідини, які запобігають інтенсивній корозійній дії і збільшують ступінь захисної дії металів від корозії на 6070 %. Перераховані недоліки зменшують можливість практичного використання відомих технічних рідин у складі суспензій, так як вони мають високий корозійний вплив на метали. Проблема зменшення корозійного впливу абразивних суспензій під час очищення поверхні, виробів з чорних та інших металів, від корозійних, механічних пошкоджень або забруднень, може бути частково вирішена шляхом використання абразивних суспензій, у складі яких є технічна рідина з високим ступенем захисної дії на чорні та інші метали проти корозії. Поставлена задача вирішується тим, що представлена корисна модель технічної рідини (для суспензій) містить воду, дигідрофосфат алюмінію однозаміщений - Аl(Н2РО4)3 і консервуючу добавку. Суть корисної моделі полягає в тому, що для отримання суспензій і очищення поверхонь чорних металів і інших сплавів з низькою корозійною дією використовують композицію на основі води і додатково дигідрофосфату алюмінію однозаміщеної і консервуючої добавки. Інгредієнти беруться в наступному співвідношенні, ваг. %: вода до 100 дигідрофосфат алюмінію однозаміщений Аl(Н2РО4)3 0,06-0,08 консервуюча добавка (борна кислота, бура, мідний купорос) 0,004-0,002. Для виготовлення технічної рідини були виготовлені три суміші інгредієнтів, кожна суміш розчинялась у невеликій кількості води, ретельно перемішувалась та доливалась водою до 100 %. Таким чином виготовлялась технічна рідина на випробування (див. табл. 1). Випробування проводили у лабораторних умовах, близьких до експлуатаційних (див. табл. 2). Приведені результати випробувань показують, що корисна модель - технічна рідина для виготовлення суспензій на основі піску, глини та інших подрібнених частинок, відрізняється тим, що має захисний ефект, який перевищує норму згідно з ГОСТ 2180-80. Під час очищення металів гідропіскоструминним АГД-способом більшість металів (особливо чорних) миттєво піддається корозійному впливу від суспензій на воді. Чорні метали піддаються ржавінню, що знижує якість очищення металів і ресурс використання виробів із даних металів. Виготовлення технічної рідини зводиться до таких етапів: у ємність заливають частину води, у якій розчиняють суміш інгредієнта консервуючої добавки, змішують і додають решту води згідно з рецептурою. Дана технічна рідина має властивості захисної дії від корозії на різні метали і сплави. Під час використання корисної моделі «Технічна рідина» позитивний ефект може бути отриманий за рахунок захисної дії металів, які очищують суспензією на основі піску, глини та інших частинок, а також збільшення ресурсу агрегатів і установок, які виготовлені із даних металів. Позитивний ефект забезпечує технічна рідина для суспензій, склад якої містить такі інгредієнти у наступному співвідношенні, ваг. %: вода до 100 дигідрофосфат алюмінію однозаміщений Аl(Н2РО4)3 0,06-0,08 консервуюча добавка (борна кислота, бура, мідний купорос 0,004-0,002. Джерела інформації: 1. Мала гірнича енциклопедія: в 3-х т. / за ред. B.C. Білецького. - Донецьк: Донбас, 2004, ISBN966-7804-14-3. 2. Справочник по химии цемента / Б.В. Волконский, Л.С. Судакас. - Л.: Стройиздат, 1980. 213 с. 2 3. ДОСТ 2180-80 Корозійний вплив на метал, г/м на добу. 4. ГОСТ 9.080 Корозійна дія на метали. 1 UA 67736 U Таблиця 1 Приклади зразків технічної рідини для суспензій № п/п 1. 2. 3. Приклад 1, ваг. % до 100 Вода Дигідрофосфат алюмінію Аl(Н2РО4)3 Консервуюча добавка однозаміщений Приклад 2, ваг. % до 100 Приклад 3, ваг. % до 100 0,06 0,07 0,08 0,004 Інгредієнти корисної моделі 0,003 0,002 Таблиця 2 Результати випробування корисної моделі - технічної рідини для суспензій 2 № п/п 1. 2. 3. 4. 5. 6. Метал Алюміній Силумін Мідь Сталь Чавун Відома модель Норма, г/м за добу 0,1 0,1 0,1 0,25 0,25 Вода Приклад 1, г/м за добу 0,09 0,08 0,072 0,098 0,096 2 2 Приклад 2, г/м Приклад 3, г/м за добу за добу 0,089 0,088 0,077 0,076 0,071 0,070 0,097 0,096 0,095 0,094 Технічна рідина 2 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Технічна рідина, яка включає воду, яка відрізняється тим, що вона додатково містить дигідрофосфат алюмінію однозаміщений і консервуючу добавку у наступному співвідношенні інгредієнтів, ваг. %: вода до 100 дигідрофосфат алюмінію однозаміщений 0,06-0,08 консервуюча добавка (борна кислота, бура, мідний купорос) 0,004-0,002. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
