Поливна система

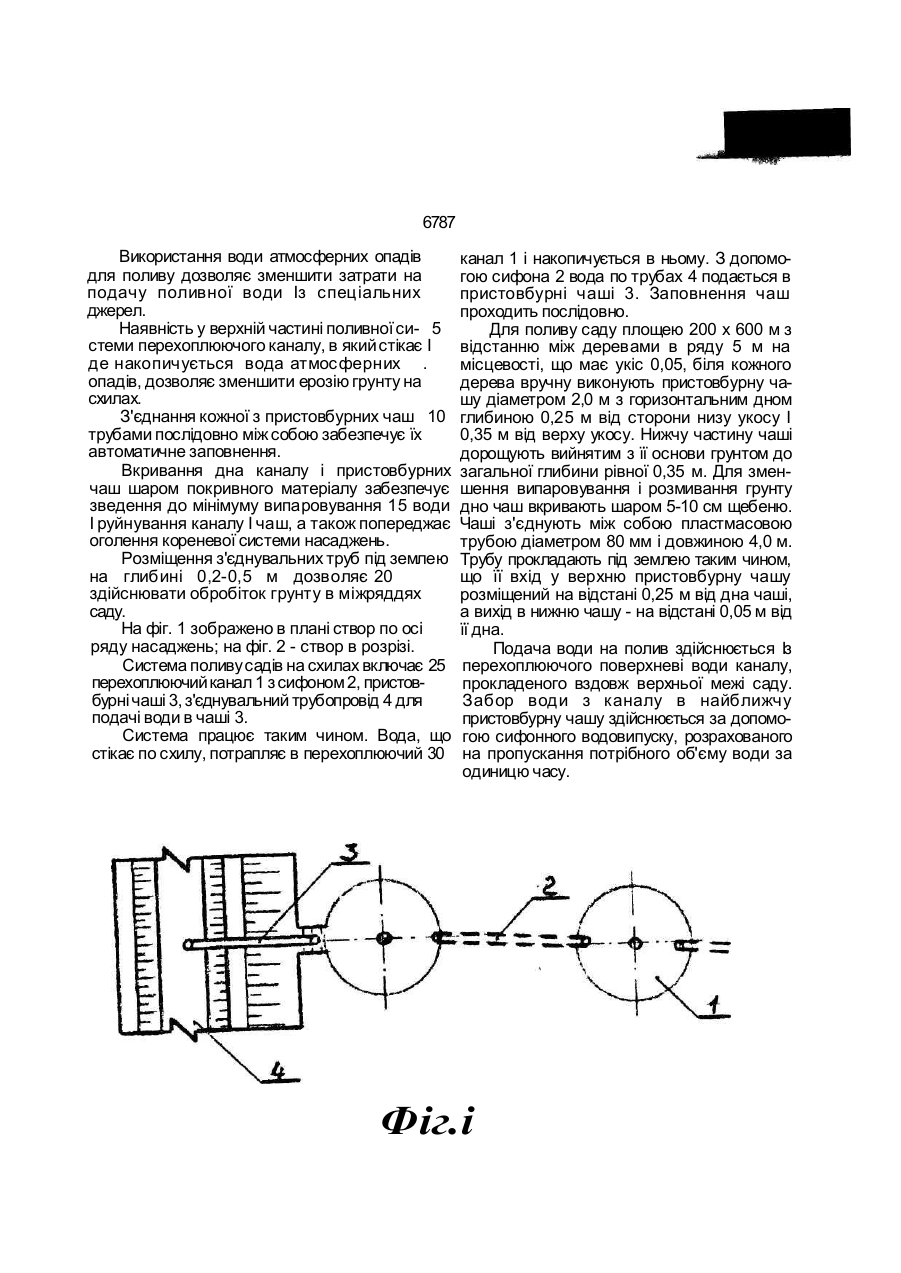

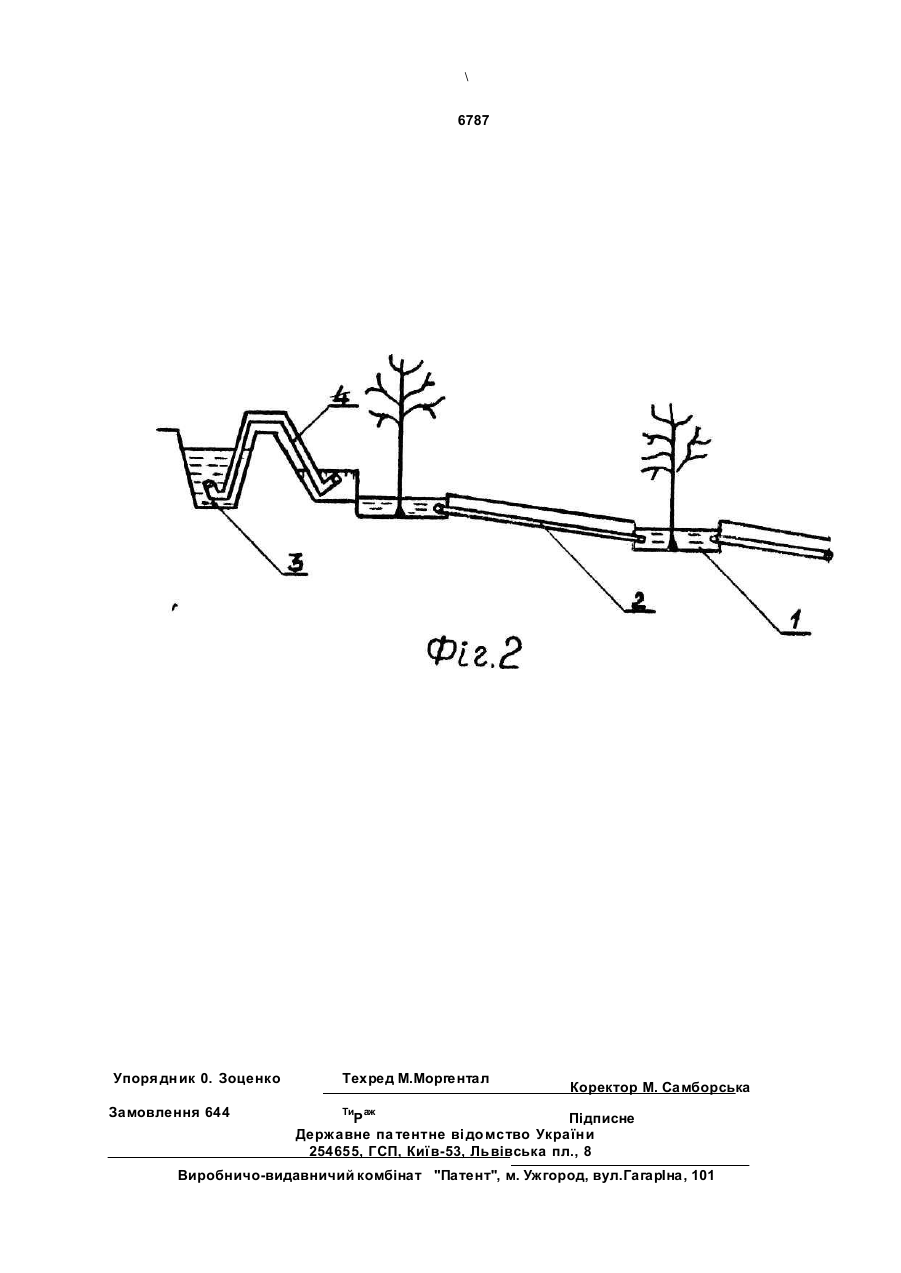

Поливная система, включающая группу приствольных чаш, соединенных трубопроводами, подключенными к водоисточнику, о т л и ч а ю щ а я с я тем, что водоисточник выполнен в виде перехватывающего канала, а чаши пос ледовательно устроены вдоль склона, при этом одним из концов Соединительные трубопроводы выведены на отметку максимального заполнения вышерасположенной чаши, а вторыми - установлены на отметке дна нижележащей чаши. користовувати для поливу води атмосферних опадів, що стікають по схилу і викликають ерозію грунту і оголення кореневої системи дерев. В основу винаходу покладено завдання створити систему поливу садів на схилах, в якій би використовувалась вода атмосферних опадів, що стікає по схилу. Це дозволить зменшити ерозію грунту і витрати поливної води, а також попередити оголення кореневої системи насаджень. Поставлене завдання вирішується тим, що у поливній системі, що вміщує групу пристовбурних чаш, з'єднаних трубопроводами, підключеними до вододжерела, згідно з винаходом, вододжерело виконане у вигляді перехоплюючого каналу, а чаші послідовно розміщені вздовж схилу, при цьому одним кінцем з'єднувані трубопроводи виведені на позначку максимального заповнення вищерозміщеної чаші, а другим - встановлені на позначці дна нижчерозміщеної чаші. С > 00 VI О 6787 Використання води атмосферних опадів для поливу дозволяє зменшити затрати на подачу поливної води Із спеціальних джерел. Наявність у верхній частині поливної си- 5 стеми перехоплюючого каналу, в який стікає І де накопичується вода атмосферних . опадів, дозволяє зменшити ерозію грунту на схилах. З'єднання кожної з пристовбурних чаш 10 трубами послідовно між собою забезпечує їх автоматичне заповнення. Вкривання дна каналу і пристовбурних чаш шаром покривного матеріалу забезпечує зведення до мінімуму випаровування 15 води І руйнування каналу І чаш, а також попереджає оголення кореневої системи насаджень. Розміщення з'єднувальних труб під землею на глибині 0,2-0,5 м дозволяє 20 здійснювати обробіток грунту в міжряддях саду. На фіг. 1 зображено в плані створ по осі ряду насаджень; на фіг. 2 - створ в розрізі. Система поливу садів на схилах включає 25 перехоплюючий канал 1 з сифоном 2, пристовбурні чаші 3, з'єднувальний трубопровід 4 для подачі води в чаші 3. Система працює таким чином. Вода, що стікає по схилу, потрапляє в перехоплюючий 30 канал 1 і накопичується в ньому. З допомогою сифона 2 вода по трубах 4 подається в пристовбурні чаші 3. Заповнення чаш проходить послідовно. Для поливу саду площею 200 х 600 м з відстанню між деревами в ряду 5 м на місцевості, що має укіс 0,05, біля кожного дерева вручну виконують пристовбурну чашу діаметром 2,0 м з горизонтальним дном глибиною 0,25 м від сторони низу укосу І 0,35 м від верху укосу. Нижчу частину чаші дорощують вийнятим з її основи грунтом до загальної глибини рівної 0,35 м. Для зменшення випаровування і розмивання грунту дно чаш вкривають шаром 5-10 см щебеню. Чаші з'єднують між собою пластмасовою трубою діаметром 80 мм і довжиною 4,0 м. Трубу прокладають під землею таким чином, що її вхід у верхню пристовбурну чашу розміщений на відстані 0,25 м від дна чаші, а вихід в нижню чашу - на відстані 0,05 м від її дна. Подача води на полив здійснюється Із перехоплюючого поверхневі води каналу, прокладеного вздовж верхньої межі саду. Забор води з каналу в найближчу пристовбурну чашу здійснюється за допомогою сифонного водовипуску, розрахованого на пропускання потрібного об'єму води за одиницю часу. Фіг.і \ 6787 Упоря дник 0. Зоценко Замовлення 644 Техред М.Моргентал Коректор М. Самборська Ти аж Р Підписне Державне па тентне ві домство України 254655, ГСП, Киї в-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
