Система автоматичного регулювання двигуна внутрішнього згоряння
Формула / Реферат
(57) 1.Система автоматического регулирования двигателя внутреннего сгорания, содержащая всережимный регулятор с рычагом настройки и потребитель энергии, связанный при помощи промежуточного вала с коленчатым валом двигателя, отличающаяся тем, что,с целью повышения стабильности частоты вращения путем введения импульса по ускорению, система снабжена акселерометром, установленным на промежуточном валу и связанным при помощи гидромеханического устройства с рычагом настройки регулятора.
2. Система по п.1, отличающаяся тем, что акселерометр выполнен в виде двух зубчатых колес, связанных между собой при помощи водила.
3.Система по пп. 1 и 2, отличающаяся тем, что гидромеханическое устройство выполнено в виде двух сильфонов, один из которых связан с водилом, а второй при помощи суммирующего рычага - с рычагом настройки регулятора.
Текст

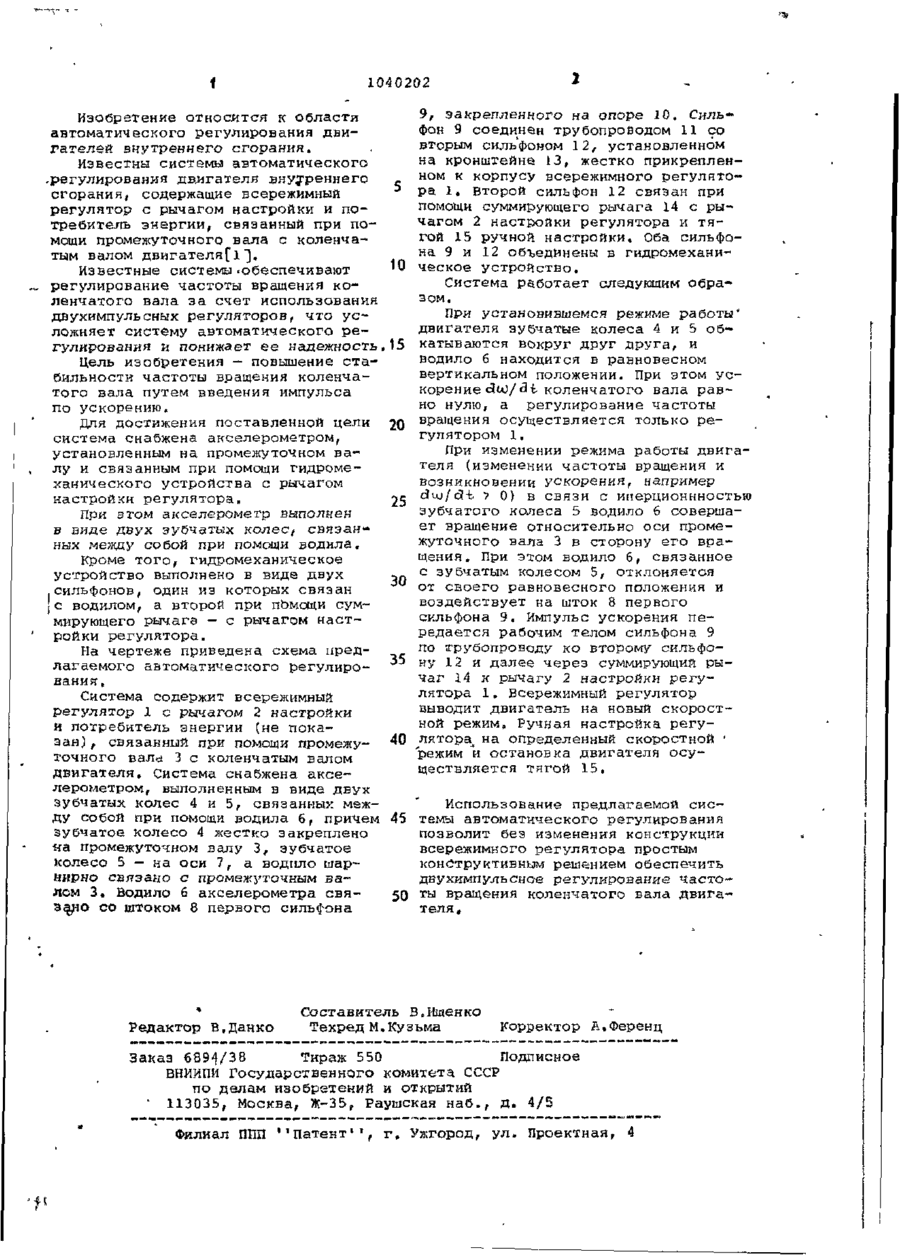

І.СИПЬМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ,, содержащая всережимный регулятор с рычат ом настройки и потребитель энергии, связанный при помощи промежуто ж о г о вала с коленчатым валом двигателя, о т л и ч а ю щ а я с я тем, что,с целью повышения стабильности частоты вращения пу тем введения импульса по ускорению, си стема сн а бжен а ак селе роме тром, установленным на промежуточном валу и связанным при помощи гидромеханического устройства с рычагом настройки регулятора. 2, Система по п.1, о т л и ч а ю щ а я с я тем, что акселерометр вы-» полнен в виде двух зубчатых колес, связанных между собой при помощи водила . 3. Система по пп, 1 и 2, о т л и ч а ю щ а я с я тем, что гидромеханическое устройство выполнено в виде двух сильфонов, один из которых связан с водилом, а второй при помо- , щи суммирующего рычага - с рычагом * настройки регулятора. 1 1040202 9, закрепленного на опоре 10. СильИзобретение относится к области фон 9 соединен трубопройодом 11 со автоматического регулирования двивторым сильфоном 12, установленном гателей внутреннего сгорания. на кронштейне 13, жестко прикрепленИзвестны системы автоматического ном к корпусу всережимного регулято.регулирования двигателя внутреннего ра 1. Второй сильфон 12 связан при сгорания, содержащие всережимный помощи суммирующего рычага 14 с рырегулятор с рычагом настройки и почагом 2 настройки регулятора и тятребитель энергии, связанный при погой 15 ручной настройки. Оба сильфомощи промежуточного вала с коленчана 9 и 12 объединены в гидромеханитым валом двигателя[і *). 10 ческое устройство. Известные системы.обеспечивают Система работает следующим обрарегулирование частоты вращения козом. ленчатого вала за счет использования При установившемся режиме работы* двухимпульсных регуляторов, что усдвигателя зубчатые колеса 4 и 5 обложняет систему автоматического регулирования и понижает ее надежность, 15 катываются вокруг друг друга, и водило б находится в равновесном Цель изобретения — повышение ставертикальном положении. При этом усбильности частоты вращения коленчакорение
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem of automated control of combustion engine
Автори англійськоюMuzychuk Fedir Maksymovych
Назва патенту російськоюСистема автоматической регулировки двигателя внутреннего сгорания
Автори російськоюМузичук Федор Максимович
МПК / Мітки
МПК: G05D 13/00, F02D 1/08
Мітки: автоматичного, двигуна, внутрішнього, система, регулювання, згоряння
