Пристрій для аерації водоймищ

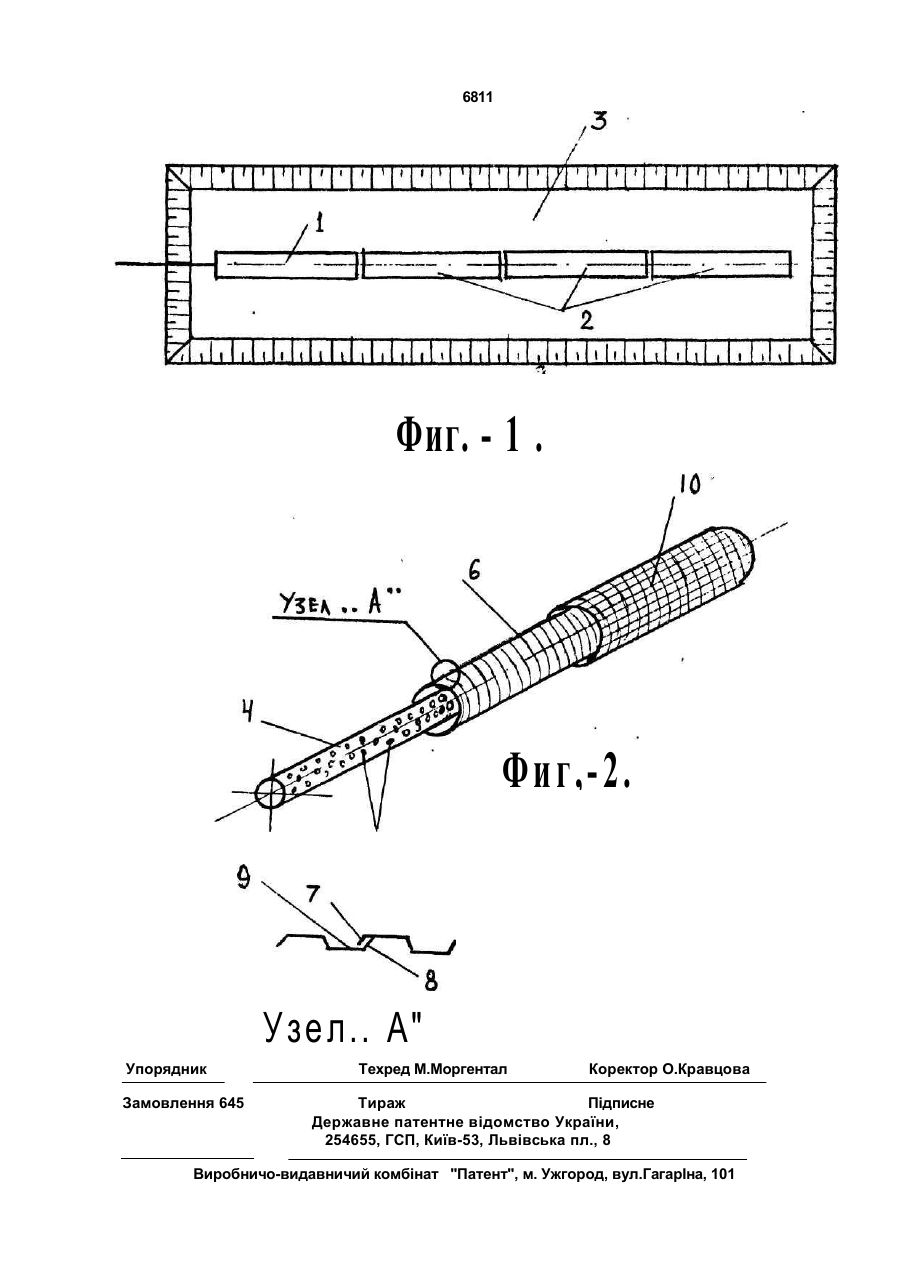

Устройство для аэрации водоемов, включающее источник сжатого воздуха, и воздухоподводящий трубопровод, выполненный с возможностью выпуска воздуха, отличающ е е с я тем, что воздухоподводящий трубопровод выполнен из перфорированной трубы, заключенной в спирально-навивную трубу, изготовленную, например, из стеклопластиковой ленты, профиль которой имеет двухстороннюю Z-образную отбортовку, разнонаправленные выступы которой соединены между собой с возможностью образования последовательных звеньев, снабженных фильтрующим материалом, установленным йа их внешней поверхности, например, стеклотканью. По своей технической сущности и достигаемому эффекту наиболее близким к заявляемому является устройство для аэрации водоемов, включающее источник сжатого воздуха и трубопровод, выполненный с возможностью выпуска воздуха. Воздухоподводящий трубопровод снабжен насадками для выпуска воздуха, при этом каждая насадка образована рядом горизонтальных пластин из эластичного материала, расположенных одна над другой с образованием щелей между ними для прохода воздуха, причем длина пластин убывает по высоте, а каждый насадок имеет в нижней части опору из жесткого материала [2]. Наряду с таким преимуществом, как повышение надежности и эффективности работы, недостатком известного устройства является все еще значительная сложность С > 00 О 6811 конструкции и недостаточная эффективзаключена в спирально-навивную трубу 6, ность аэрации. изготовленную, например, из стеклопластиЗадачей настоящего изобретения являковой ленты, профиль которой имеет двухется упрощение конструкции и повышение стороннюю Z-образную отбортовку, эффективности аэрации за счет более тонко- 5 разнонаправленные выступы 7 и 8 которой го диспергирования воздуха. взаимозацеплены для образования послеУказанная задача достигается тем, что в довательных звеньев, при этом по всей устройстве для аэрации водоемов, включаюсвоей длине труба 6 имеет непрерывную щем источник сжатого воздуха и воздухоспиральную щель 9 между выступами 7 и 8, подводящий трубопровод, выполненный с 10 образованную за счет их шереховатости и возможностью выпуска воздуха, согласно неплотности взаимного прилегания. В свою изобретению, воздухоподводящий трубопочередь спирально-навивная труба 6 оберровод выполнен из перфорированной трунута слоем фильтрующего материала 10, набы, заключенной в спирально-навивную пример, технической стеклотканью. трубу, изготовленную, например, из стекло- 15 Устройство для аэрации водоемов рабопластиковой ленты, профиль которой имеет тает следующим образом. двухстороннюю Z-образную отбортовку, При подаче сжатого воздуха в трубопроразнонаправленные выступы которой соевод 1 он заполняет прежде всего внутрендинены между собой с возможностью обраний объем перфорированной трубы 4, откуда зования последовательных звеньев, 20 под напором через перфорации 5 воздух усснабженных фильтрующим материалом, устремляется в пространство между наружной тановленным на их внешней поверхности, поверхностью перфорированной трубы 4 и например, стеклотканью. внутренней поверхностью трубы 6. Из-за неСущность изобретения поясняется черсовпадения перфораций 5 и спиральной щетежом, где на фиг. 1 показано устройство для 25 ли 9 воздух дробится на мелкие частицы и аэрации водоемов в плане, а на фиг. 2 через спиральную щель 9 поступает в следувоздухоподводящий трубопровод. ющий объем с несовпадающими перфорациУстройство включает источник сжатого ями, то есть выходя из трубы 6 по спирали, воздуха (на чертеже не показан), соединенпроходит затем через перфорации слоя ный известными в технике средствами с воз- 30 фильтрующего материала 10, достигая полдухоподводящим трубопроводом 1, который ной многократной диспергации и в виде в зависимости от требуемой длины, может м ,,ьчайших пузырьков поступает затем в состоять из отдельных секций 2, соединентолщу сточной жидкости аэрируемого водоных между собой также известными в техниема 3. ке средствами. Трубопровод 1, 35 расположенный в аэрируемом водоеме 3, Предлагаемое устройство просто в изгозаполненном жидкостью, например, навотовлении, надежно и долговечно в работе. зосодержащими сточными водами, выполПрименение устройства позволит сущестнен из перфорированной трубы 4, венно увеличить эффективность аэрации за например, полиэтиленовой, имеющей пер- 40 счет более высокого коэффициента испольфорацию 5 по всей своей длине, которая зования воздуха. 6811 Фиг. - 1 . Фиг,-2. Узел.. А" Упорядник Замовлення 645 Техред М.Моргентал Коректор О.Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
