Вентиляційний пристрій
Формула / Реферат
Вентиляционное устройство, содержащее вытяжную трубу, установленный над ней вытяжной зонт, имеющий радиальные эжектирующие сужающиеся каналы, отличающееся тем, что, с целью повышения степени эжекции, устройство дополнительно содержит трубу с отверстиями и подключенный к ней источник сжатого газа, труба закреплена по спирали на внутренней поверхности зонта под каналами, а последние имеют сужение, направленное к центру зонта.
Текст

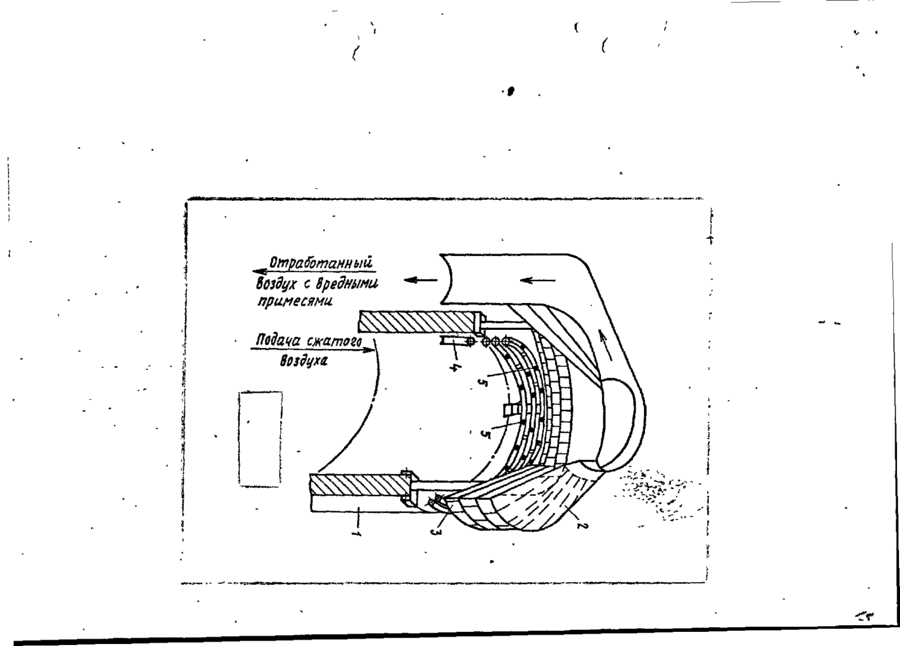

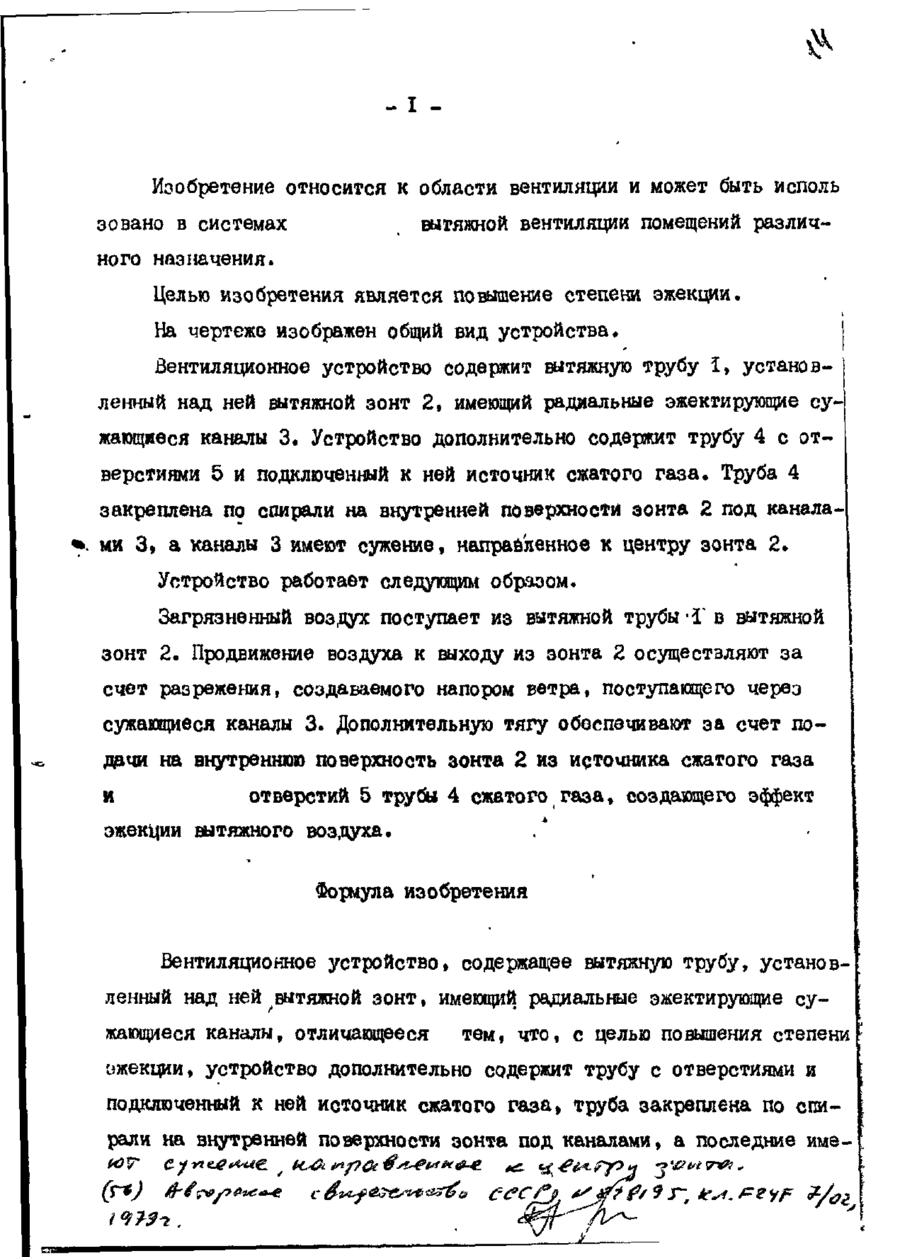

ОПИС ВИНАХОДУ ДО ПАТЕНТУ > Ч^а'^ШЯ СОЮЗ СОВЕТСНИХ Ш $ £ ^ Т Ч СОЦИАЛИСТИЧЕСКИХ ьл. i c r . K W І Ш Е Щ УКРАЇНИ (19) SU(Ш Ї377532 Р Е С П У Б Л И Н «іі4 24 Р 7702 ГОСУЛАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2ї) 4107070/29=^06 (22) 06.08.18 (46) 29.02.88. Бюл.№ 8 (72) С.Г.Лященко SP. О) С (53) 697.92 (088.8) со -о (54) ВЕНТИЛЯЦИОННОЕ УСТРОЙСТВО СО 2ІЧЧ -2OQQ - I Изобретение относится к области вентиляции и может быть исполь зовано в системах вытяжной вентиляции помещений различ ного назначения. Целью изобретения является повышение степени эжекцки. На чертеже изображен общий вид устройства* Вентиляционное устройство содержит вытяжную трубу I , установленный над ней вытяжной зонт 2, имеющий радиальные эжектирующие сужающиеся каналы 3. Устройство дополнительно содержит трубу 4 с от- | верстиями 5 и подключенный к ней источник сжатого г а з а . Труба 4 закреплена по спирали на внутренней поверхности зонта 2 под каналак ми 3, а каналы 3 имеют сужение, направленное к центру зонта 2. Устройство работает следующим образом. Загрязненный воздух поступает из вытяжной трубы*Г в вытяжной зонт 2. Продвижение воздуха к выходу из зонта 2 осуществляют за счет разрежения, создаваемого напором ветра, поступающего через сужающиеся каналы 3. Дополнительную тягу обеспечивают за счет подачи на внутреннюю поверхность зонта 2 из источника сжатого газа и отверстий 5 трубы 4 сжатого газа, создающего эффект эжекЦии вытяжного воздуха. Формула изобретения Вентиляционное устройство, содержащее вытяжную трубу, установленный над ней^вытяжной зонт, имеющий радиальные эжектирующ/е сужающиеся каналы, отличающееся тем, что, с целью повышения степени ожекции, устройство дополнительно содержит трубу с отверстиями и подключенный к ней источник сжатого газа, труба закреплена по спирали на внутренней поверхности зонта под каналами, а последние име Отработанный Воздух с Вредными примесями Подача сжатого воздуха ОІ
ДивитисяДодаткова інформація
Назва патенту англійськоюVentilation device
Автори англійськоюLiaschenko Stanislav Heorhiiovych
Назва патенту російськоюВентиляционное устройство
Автори російськоюЛященко Станислав Георгиевич
МПК / Мітки
МПК: F24F 7/02
Мітки: пристрій, вентиляційний
Код посилання
<a href="https://ua.patents.su/4-1554-ventilyacijjnijj-pristrijj.html" target="_blank" rel="follow" title="База патентів України">Вентиляційний пристрій</a>
Пристрій для осушування стиснутого повітря
Номер патенту: 625
Опубліковано: 15.12.1993
Автори: Малясов Євген Олександрович, Левченко Леонтій Іванович, Козача Ігор Михайлович, Корольов Віктор Васильович
МПК: B01D 53/26
Мітки: повітря, осушування, стиснутого, пристрій
Формула / Реферат:
Формула изобретенияУстройство для осушки сжатого воздуха, содержащее корпус, основание с входным и выходным патрубками, фильтры, внутренний резервуар с адсорбентом и крышку с наружным оребрением, отличающееся тем, что, с целью повышения степени очистки за счет улучшения условий охлаждения воздуха, внутренняя часть крышки снабжена оребрением, выполненным в виде спирали.
