Пристрій для випробування біологічних препаратів на розтягування або стиснення

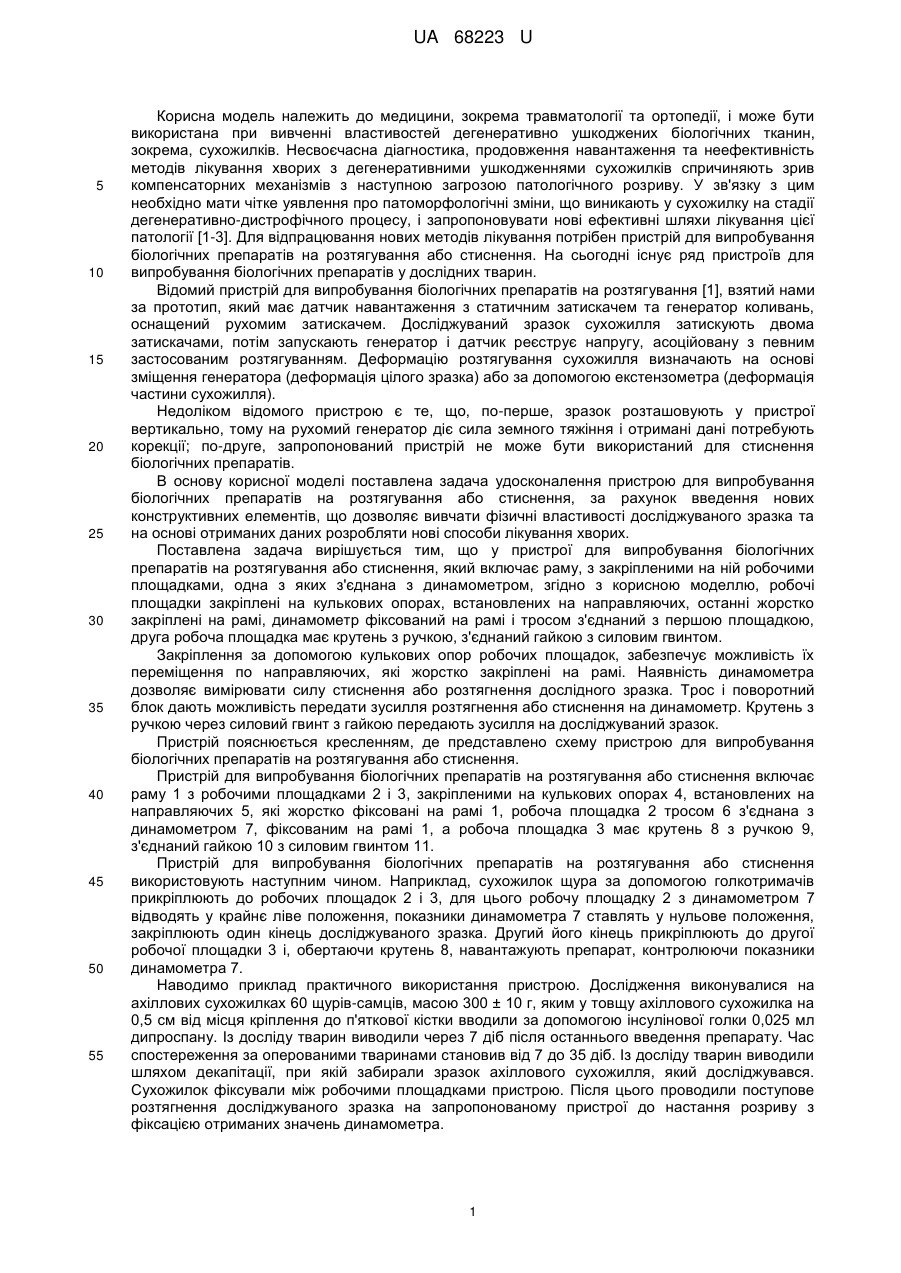

Реферат: Пристрій для випробування біологічних препаратів на розтягування або стиснення включає раму, з закріпленими на ній робочими площадками, одна з яких з'єднана з динамометром. Робочі площадки закріплені на кулькових опорах, встановлених на направляючих, останні жорстко закріплені на рамі, динамометр фіксований на рамі і тросом з'єднаний з першою площадкою, друга робоча площадка має крутень з ручкою, з'єднаний гайкою з силовим гвинтом. UA 68223 U (12) UA 68223 U UA 68223 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема травматології та ортопедії, і може бути використана при вивченні властивостей дегенеративно ушкоджених біологічних тканин, зокрема, сухожилків. Несвоєчасна діагностика, продовження навантаження та неефективність методів лікування хворих з дегенеративними ушкодженнями сухожилків спричиняють зрив компенсаторних механізмів з наступною загрозою патологічного розриву. У зв'язку з цим необхідно мати чітке уявлення про патоморфологічні зміни, що виникають у сухожилку на стадії дегенеративно-дистрофічного процесу, і запропоновувати нові ефективні шляхи лікування цієї патології [1-3]. Для відпрацювання нових методів лікування потрібен пристрій для випробування біологічних препаратів на розтягування або стиснення. На сьогодні існує ряд пристроїв для випробування біологічних препаратів у дослідних тварин. Відомий пристрій для випробування біологічних препаратів на розтягування [1], взятий нами за прототип, який має датчик навантаження з статичним затискачем та генератор коливань, оснащений рухомим затискачем. Досліджуваний зразок сухожилля затискують двома затискачами, потім запускають генератор і датчик реєструє напругу, асоційовану з певним застосованим розтягуванням. Деформацію розтягування сухожилля визначають на основі зміщення генератора (деформація цілого зразка) або за допомогою екстензометра (деформація частини сухожилля). Недоліком відомого пристрою є те, що, по-перше, зразок розташовують у пристрої вертикально, тому на рухомий генератор діє сила земного тяжіння і отримані дані потребують корекції; по-друге, запропонований пристрій не може бути використаний для стиснення біологічних препаратів. В основу корисної моделі поставлена задача удосконалення пристрою для випробування біологічних препаратів на розтягування або стиснення, за рахунок введення нових конструктивних елементів, що дозволяє вивчати фізичні властивості досліджуваного зразка та на основі отриманих даних розробляти нові способи лікування хворих. Поставлена задача вирішується тим, що у пристрої для випробування біологічних препаратів на розтягування або стиснення, який включає раму, з закріпленими на ній робочими площадками, одна з яких з'єднана з динамометром, згідно з корисною моделлю, робочі площадки закріплені на кулькових опорах, встановлених на направляючих, останні жорстко закріплені на рамі, динамометр фіксований на рамі і тросом з'єднаний з першою площадкою, друга робоча площадка має крутень з ручкою, з'єднаний гайкою з силовим гвинтом. Закріплення за допомогою кулькових опор робочих площадок, забезпечує можливість їх переміщення по направляючих, які жорстко закріплені на рамі. Наявність динамометра дозволяє вимірювати силу стиснення або розтягнення дослідного зразка. Трос і поворотний блок дають можливість передати зусилля розтягнення або стиснення на динамометр. Крутень з ручкою через силовий гвинт з гайкою передають зусилля на досліджуваний зразок. Пристрій пояснюється кресленням, де представлено схему пристрою для випробування біологічних препаратів на розтягування або стиснення. Пристрій для випробування біологічних препаратів на розтягування або стиснення включає раму 1 з робочими площадками 2 і 3, закріпленими на кулькових опорах 4, встановлених на направляючих 5, які жорстко фіксовані на рамі 1, робоча площадка 2 тросом 6 з'єднана з динамометром 7, фіксованим на рамі 1, а робоча площадка 3 має крутень 8 з ручкою 9, з'єднаний гайкою 10 з силовим гвинтом 11. Пристрій для випробування біологічних препаратів на розтягування або стиснення використовують наступним чином. Наприклад, сухожилок щура за допомогою голкотримачів прикріплюють до робочих площадок 2 і 3, для цього робочу площадку 2 з динамометром 7 відводять у крайнє ліве положення, показники динамометра 7 ставлять у нульове положення, закріплюють один кінець досліджуваного зразка. Другий його кінець прикріплюють до другої робочої площадки 3 і, обертаючи крутень 8, навантажують препарат, контролюючи показники динамометра 7. Наводимо приклад практичного використання пристрою. Дослідження виконувалися на ахіллових сухожилках 60 щурів-самців, масою 300 ± 10 г, яким у товщу ахіллового сухожилка на 0,5 см від місця кріплення до п'яткової кістки вводили за допомогою інсулінової голки 0,025 мл дипроспану. Із досліду тварин виводили через 7 діб після останнього введення препарату. Час спостереження за оперованими тваринами становив від 7 до 35 діб. Із досліду тварин виводили шляхом декапітації, при якій забирали зразок ахіллового сухожилля, який досліджувався. Сухожилок фіксували між робочими площадками пристрою. Після цього проводили поступове розтягнення досліджуваного зразка на запропонованому пристрої до настання розриву з фіксацією отриманих значень динамометра. 1 UA 68223 U 5 10 Запропонований пристрій дозволяє здійснювати точне дозоване навантаження на зразок і може бути використаний у дослідженнях науково-дослідних інститутів для визначення міцнісних характеристик препарату. Джерела інформації: 1. Ettema G. J. A new method to measure elastic properties of plastic-viscoelastic connective tissue / G. J. Ettema, J. T. Goh, M. R. Forwood // Med. Eng. Pys. -1998.-№ 20.-P. 308-314. 2. Alexander R. Mc-N. Rubber-like properties of the inner hinge-ligament of Pectini-dae / Alexander R. Mc-N. // J. Exp. Biol. - 1996. - № 44. - P. 119-130. 3. Maffulli N. Tendon injuries. Basic science and clinical medicine / N. Maffulli, P. Renstrom, W. B. Leadbetter. - London Limited : Springer Verlag, 2005. - P. 14-21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для випробування біологічних препаратів на розтягування або стиснення, який включає раму з закріпленими на ній робочими площадками, одна з яких з'єднана з динамометром, який відрізняється тим, що робочі площадки закріплені на кулькових опорах, встановлених на направляючих, останні жорстко закріплені на рамі, динамометр фіксований на рамі і тросом з'єднаний з першою площадкою, друга робоча площадка має крутень з ручкою, з'єднаний гайкою з силовим гвинтом. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
