Армоґрунтове покриття з облицювальних бетонних блоків

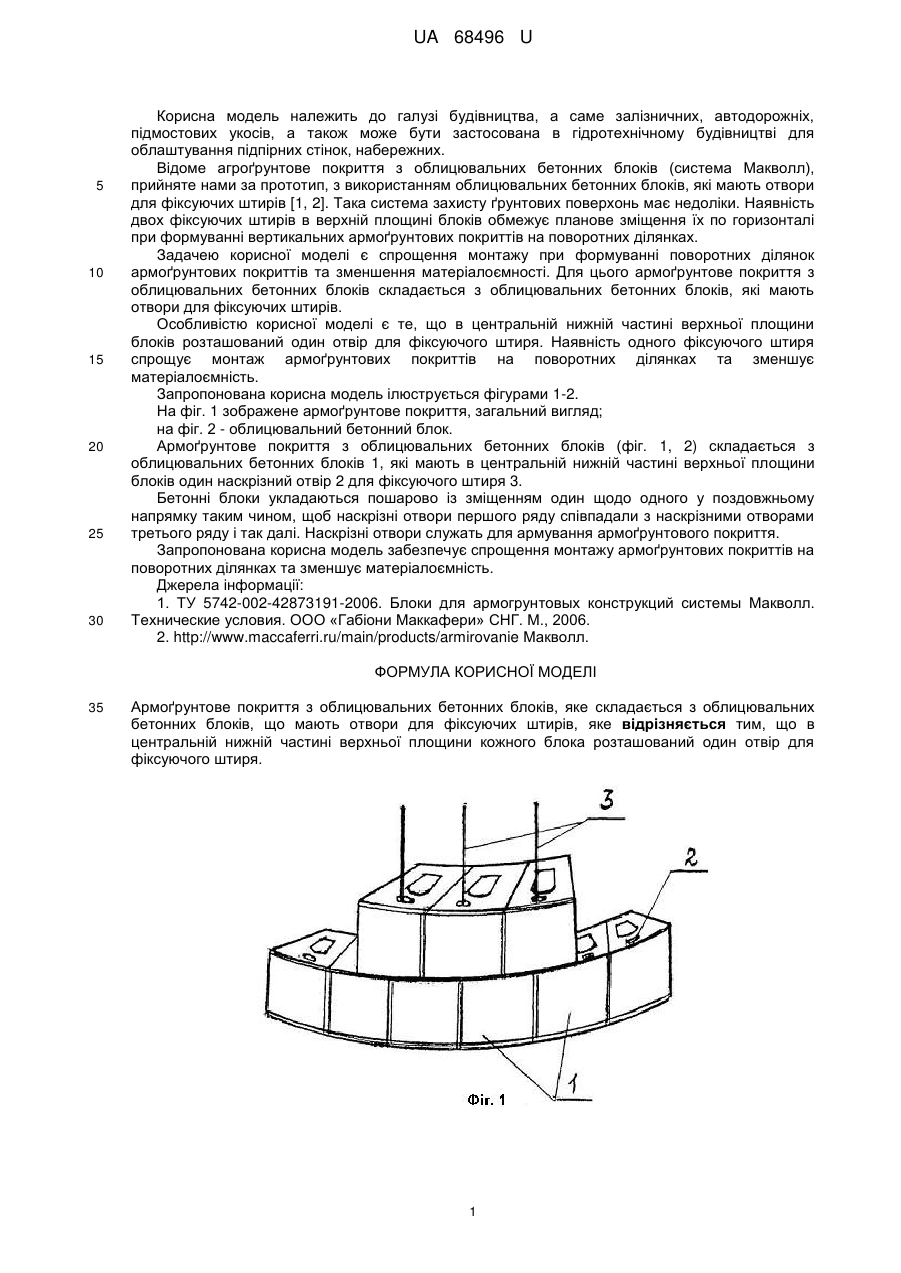

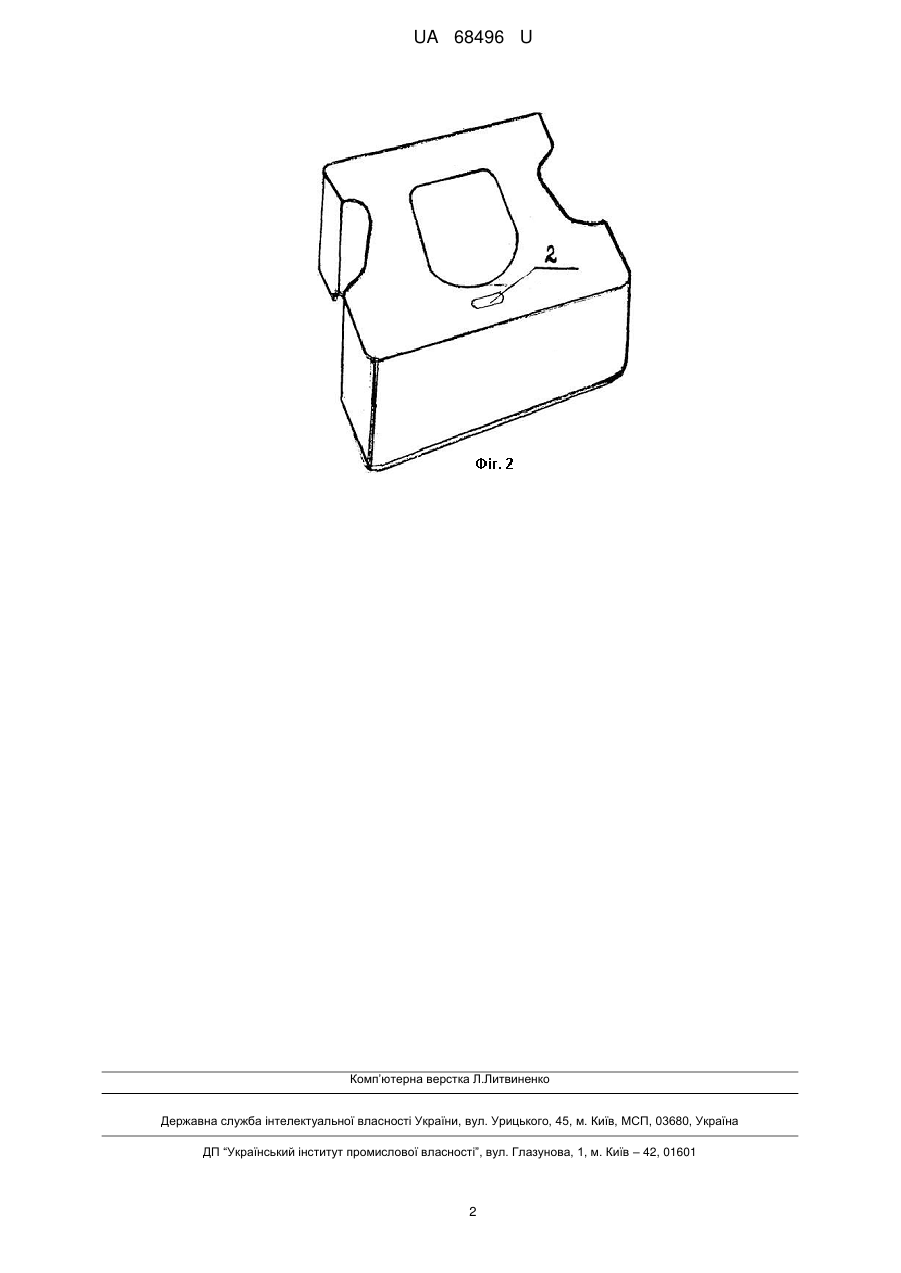

Реферат: Армоґрунтове покриття з облицювальних бетонних блоків складається з облицювальних бетонних блоків, в центральній нижній частині верхньої площини яких розташований один отвір для фіксуючого штиря. UA 68496 U (54) АРМОҐРУНТОВЕ ПОКРИТТЯ З ОБЛИЦЮВАЛЬНИХ БЕТОННИХ БЛОКІВ UA 68496 U UA 68496 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва, а саме залізничних, автодорожніх, підмостових укосів, а також може бути застосована в гідротехнічному будівництві для облаштування підпірних стінок, набережних. Відоме агроґрунтове покриття з облицювальних бетонних блоків (система Макволл), прийняте нами за прототип, з використанням облицювальних бетонних блоків, які мають отвори для фіксуючих штирів [1, 2]. Така система захисту ґрунтових поверхонь має недоліки. Наявність двох фіксуючих штирів в верхній площині блоків обмежує планове зміщення їх по горизонталі при формуванні вертикальних армоґрунтових покриттів на поворотних ділянках. Задачею корисної моделі є спрощення монтажу при формуванні поворотних ділянок армоґрунтових покриттів та зменшення матеріалоємності. Для цього армоґрунтове покриття з облицювальних бетонних блоків складається з облицювальних бетонних блоків, які мають отвори для фіксуючих штирів. Особливістю корисної моделі є те, що в центральній нижній частині верхньої площини блоків розташований один отвір для фіксуючого штиря. Наявність одного фіксуючого штиря спрощує монтаж армоґрунтових покриттів на поворотних ділянках та зменшує матеріалоємність. Запропонована корисна модель ілюструється фігурами 1-2. На фіг. 1 зображене армоґрунтове покриття, загальний вигляд; на фіг. 2 - облицювальний бетонний блок. Армоґрунтове покриття з облицювальних бетонних блоків (фіг. 1, 2) складається з облицювальних бетонних блоків 1, які мають в центральній нижній частині верхньої площини блоків один наскрізний отвір 2 для фіксуючого штиря 3. Бетонні блоки укладаються пошарово із зміщенням один щодо одного у поздовжньому напрямку таким чином, щоб наскрізні отвори першого ряду співпадали з наскрізними отворами третього ряду і так далі. Наскрізні отвори служать для армування армоґрунтового покриття. Запропонована корисна модель забезпечує спрощення монтажу армоґрунтових покриттів на поворотних ділянках та зменшує матеріалоємність. Джерела інформації: 1. ТУ 5742-002-42873191-2006. Блоки для армогрунтовых конструкций системы Макволл. Технические условия. ООО «Габіони Маккафери» СНГ. М., 2006. 2. http://www.maccaferri.ru/main/products/armirovanie Макволл. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Армоґрунтове покриття з облицювальних бетонних блоків, яке складається з облицювальних бетонних блоків, що мають отвори для фіксуючих штирів, яке відрізняється тим, що в центральній нижній частині верхньої площини кожного блока розташований один отвір для фіксуючого штиря. 1 UA 68496 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
