Пристрій для транспортування подовженого вантажу у горизонтальному положенні на зовнішній підвісці вертольота
Номер патенту: 6858
Опубліковано: 16.05.2005
Автори: Слюняєв Микола Миколайович, Мокін Олександр Васильович, Конюхов Станіслав Миколайович
Формула / Реферат
1.Пристрій для транспортування подовженого вантажу у горизонтальному положенні на зовнішній підвісці вертольота, що містить транспортувальний трос з вузлом кріплення вантажу та засоби стабілізації, змонтовані на вантажі, який відрізняється тим, що засоби стабілізації виконані як циліндрична поперечна пластина і дві поздовжні вертикальні пластини, при цьому циліндрична поперечна пластина встановлена за допомогою кронштейна на передньому торці вантажу співвісно його поздовжній осі, а поздовжні вертикальні пластини виконані Г-подібної форми, розташовані симетрично відносно поздовжній осі вантажу і закріплені на верхній поверхні вантажу і його задньому торці.
2.Пристрій для транспортування подовженого вантажу у горизонтальному положенні на зовнішній підвісці вертольота за п. 1, який відрізняється тим, що циліндрична поперечна пластина задовольняє наступним співвідношенням:
d/D = 0,7-0,8; l/D = 0,1-0,3; L/D
3, де
d - діаметр циліндричної поперечної пластини;
D - діаметр вантажу;
L - довжина вантажу;
1 - відстань від переднього торця вантажу до циліндричної поперечної пластини.
3.Пристрій для транспортування подовженого вантажу у горизонтальному положенні на зовнішній підвісці вертольота за п. 1, який відрізняється тим, що кожна поздовжня вертикальна пластина задовольняє наступним співвідношенням:
S1/S = 0,5-0,9; S2/S = 0,1-0,3; L/H = 2...8; S/H = 102-104, де
S - загальна площа поздовжньої вертикальної пластини, S=S1+S2;
S1 - бічна площа пластини, яка розташована вище верхньої поверхні вантажу;
S2 - бічна поверхня пластини, яка розташована позаду заднього торця вантажу і нижче бічної поверхні S1.
Текст

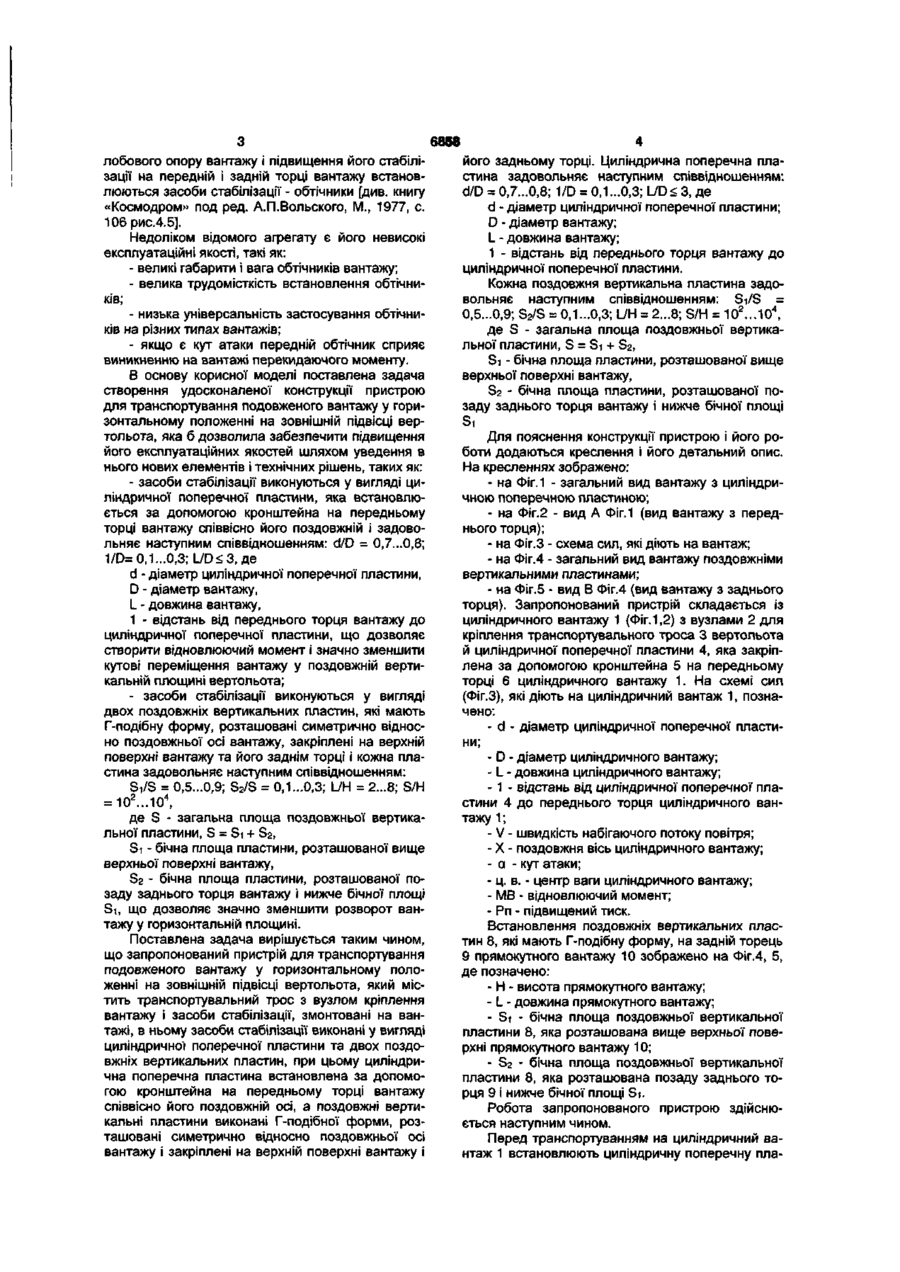

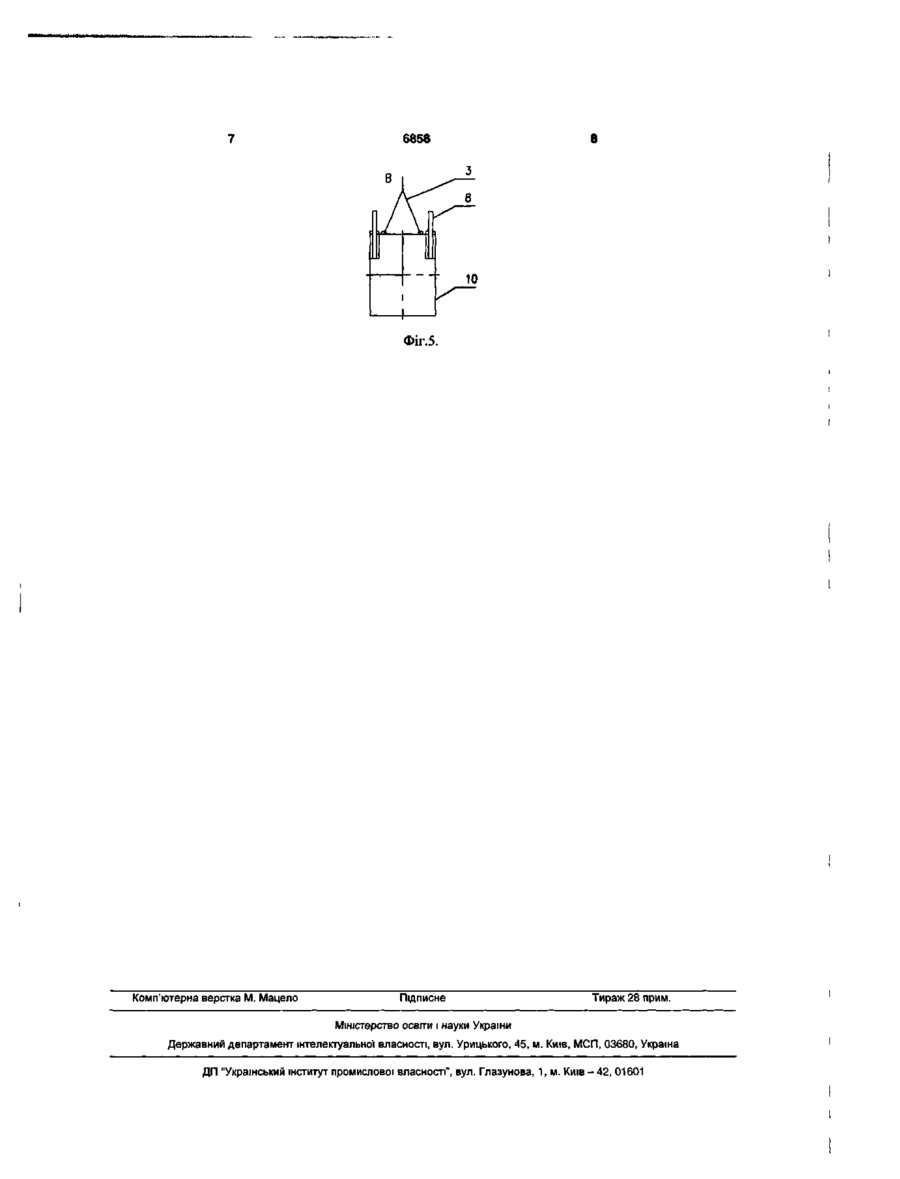

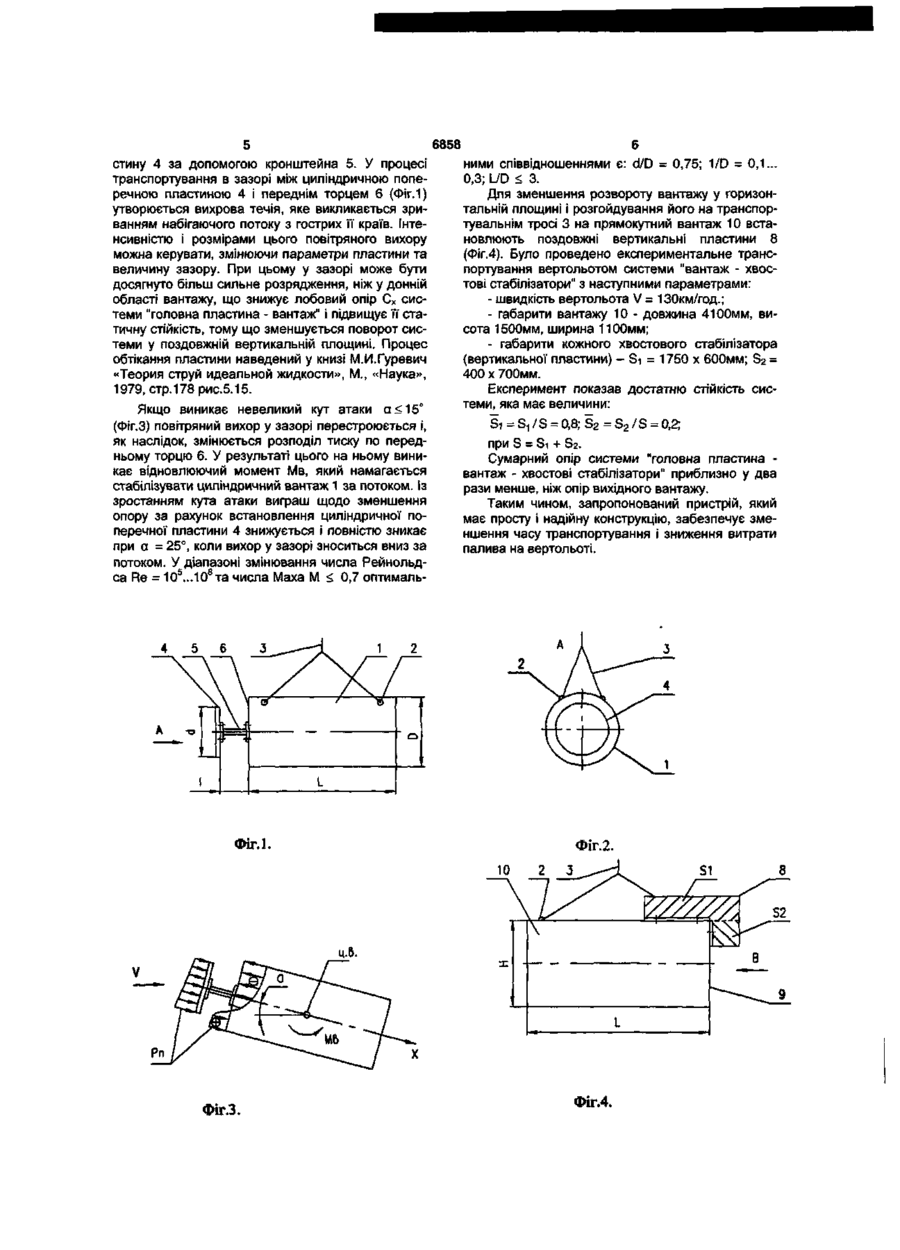

1 Пристрій для транспортування подовженого вантажу у горизонтальному положенні на ЗОВНІШНІЙ ПІДВІСЦІ вертольота, що містить транспортувальний трос з вузлом кріплення вантажу та засоби стабілізації, змонтовані на вантажі, який відрізняється тим, що засоби стабілізації виконані як циліндрична поперечна пластина і дві поздовжні вертикальні пластини, при цьому циліндрична поперечна пластина встановлена за допомогою кронштейна на передньому торці вантажу СПІВВІСно його поздовжній осі, а поздовжні вертикальні пластини виконані Г-подібної форми, розташовані симетрично відносно поздовжній осі вантажу і закріплені на верхній поверхні вантажу і його задньому торці 2 Пристрій для транспортування подовженого вантажу у горизонтальному положенні на ЗОВНІШНІЙ ПІДВІСЦІ вертольота за п 1, який відрізняється тим, що циліндрична поперечна пластина задовольняє наступним співвідношенням d/D = 0,7-0,8,1/D = 0,1-0,3, L/D 6858 лобового опору вантажу і підвищення його стабілізації на передній і задній торці вантажу встановлюються засоби стабілізації - обтічники [див. книгу «Космодром» под ред. А.П.Вольского, М., 1977, с. 106рис.4.5]. Недоліком відомого агрегату є його невисокі експлуатаційні якості, такі як: - великі габарити і вага обтічників вантажу; - велика трудомісткість встановлення обтічників; - низька універсальність застосування обтічників на різних типах вантажів; - якщо є кут атаки передній обтічник сприяє виникненню на вантажі перекидаючого моменту. В основу корисної моделі поставлена задача створення удосконаленої конструкції пристрою для транспортування подовженого вантажу у горизонтальному положенні на зовнішній підвісці вертольота, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: - засоби стабілізації виконуються у вигляді циліндричної поперечної пластини, яка встановлюється за допомогою кронштейна на передньому торці вантажу співвісно його поздовжній і задовольняє наступним співвідношенням: d/D = 0,7...0,8; 1/D=0,1...0,3;L/D
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for transportation of long-length load in horizontal position on external suspension of helicopter
Автори англійськоюMokin Oleksandr Vasyliovych
Назва патенту російськоюУстройство для транспортировки удлиненного груза в горизонтальном положении на внешней подвеске вертолета
Автори російськоюМокин Александр Васильевич
МПК / Мітки
МПК: B64C 17/00, B64D 9/00
Мітки: транспортування, подовженого, підвісці, вантажу, горизонтальному, зовнішній, вертольота, пристрій, положенні
