Спосіб збирання стебел конопель

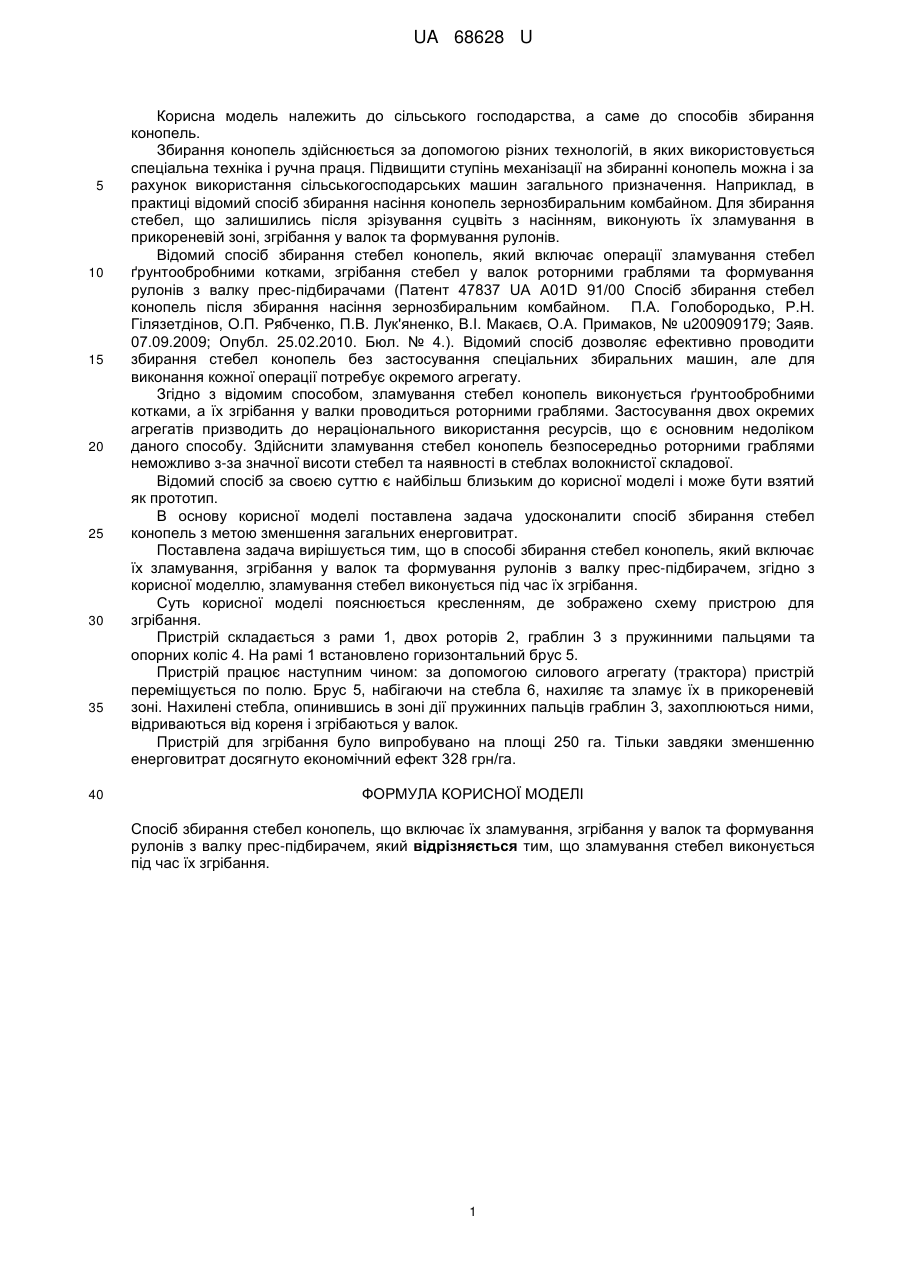

Реферат: Спосіб збирання стебел конопель включає їх зламування, згрібання у валок та формування рулонів з валку прес-підбирачем, причому зламування стебел виконується під час їх згрібання. UA 68628 U (12) UA 68628 U UA 68628 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільського господарства, а саме до способів збирання конопель. Збирання конопель здійснюється за допомогою різних технологій, в яких використовується спеціальна техніка і ручна праця. Підвищити ступінь механізації на збиранні конопель можна і за рахунок використання сільськогосподарських машин загального призначення. Наприклад, в практиці відомий спосіб збирання насіння конопель зернозбиральним комбайном. Для збирання стебел, що залишились після зрізування суцвіть з насінням, виконують їх зламування в прикореневій зоні, згрібання у валок та формування рулонів. Відомий спосіб збирання стебел конопель, який включає операції зламування стебел ґрунтообробними котками, згрібання стебел у валок роторними граблями та формування рулонів з валку прес-підбирачами (Патент 47837 UА А01D 91/00 Спосіб збирання стебел конопель після збирання насіння зернозбиральним комбайном. П.А. Голобородько, Р.Н. Гілязетдінов, О.П. Рябченко, П.В. Лук'яненко, В.І. Макаєв, О.А. Примаков, № u200909179; Заяв. 07.09.2009; Опубл. 25.02.2010. Бюл. № 4.). Відомий спосіб дозволяє ефективно проводити збирання стебел конопель без застосування спеціальних збиральних машин, але для виконання кожної операції потребує окремого агрегату. Згідно з відомим способом, зламування стебел конопель виконується ґрунтообробними котками, а їх згрібання у валки проводиться роторними граблями. Застосування двох окремих агрегатів призводить до нераціонального використання ресурсів, що є основним недоліком даного способу. Здійснити зламування стебел конопель безпосередньо роторними граблями неможливо з-за значної висоти стебел та наявності в стеблах волокнистої складової. Відомий спосіб за своєю суттю є найбільш близьким до корисної моделі і може бути взятий як прототип. В основу корисної моделі поставлена задача удосконалити спосіб збирання стебел конопель з метою зменшення загальних енерговитрат. Поставлена задача вирішується тим, що в способі збирання стебел конопель, який включає їх зламування, згрібання у валок та формування рулонів з валку прес-підбирачем, згідно з корисної моделлю, зламування стебел виконується під час їх згрібання. Суть корисної моделі пояснюється кресленням, де зображено схему пристрою для згрібання. Пристрій складається з рами 1, двох роторів 2, граблин 3 з пружинними пальцями та опорних коліс 4. На рамі 1 встановлено горизонтальний брус 5. Пристрій працює наступним чином: за допомогою силового агрегату (трактора) пристрій переміщується по полю. Брус 5, набігаючи на стебла 6, нахиляє та зламує їх в прикореневій зоні. Нахилені стебла, опинившись в зоні дії пружинних пальців граблин 3, захоплюються ними, відриваються від кореня і згрібаються у валок. Пристрій для згрібання було випробувано на площі 250 га. Тільки завдяки зменшенню енерговитрат досягнуто економічний ефект 328 грн/га. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб збирання стебел конопель, що включає їх зламування, згрібання у валок та формування рулонів з валку прес-підбирачем, який відрізняється тим, що зламування стебел виконується під час їх згрібання. 1 UA 68628 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
