Пристрій для загальної франклінізації і аероіонотерапії

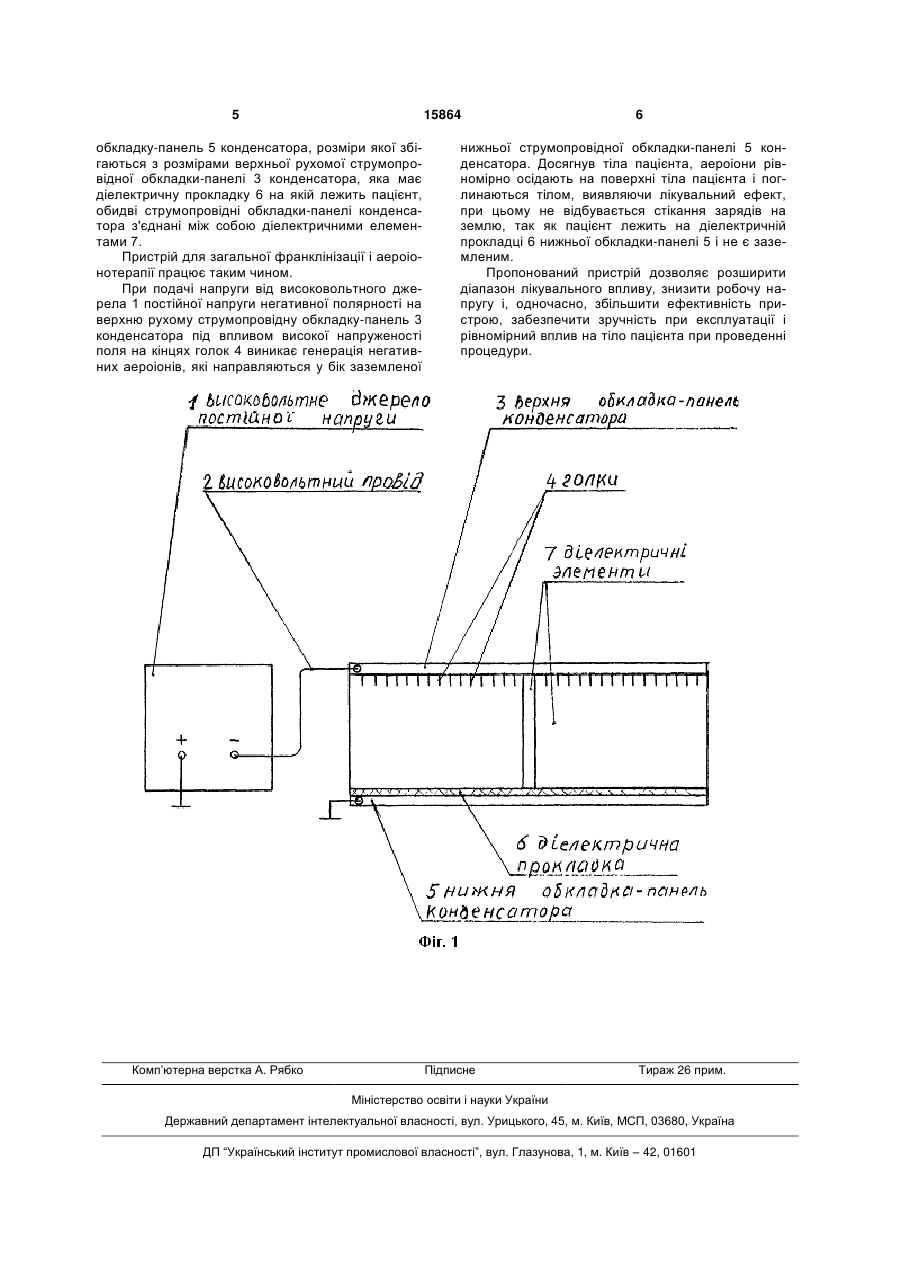

Пристрій для загальної франклінізації і аероіонотерапії, що включає високовольтне джерело постійної напруги, до негативного полюсу якого високовольтним проводом підключено голчатий електрод і заземлену пластину, який відрізняється тим, що голчатий електрод і заземлена пласти 3 - обмежені розміри голчатого електроду, при загальному впливу на тіло пацієнта, потребує положення пацієнта "сидячи", що обумовлює великий повітряний проміжок між голчатим електродом і заземленою пластиною та необхідність подавати завищену негативну напругу (до 50кВ) на голчатий електрод; - загальний нерівномірний вплив на тіло пацієнта, наявність "затінків" (зона живота, пахова, підколінна та пахвова зони); - підвищена іонізація голови пацієнта; - виникнення блукаючих неконтролюємих мікрострумів вздовж тіла пацієнта із-за осідання аероіонів на тілі пацієнта і стікання зарядів на землю, тому що пацієнт заземлений; - можливість переміщення (інфільтрації) іонів запалювального ексудату, при супровідних захворюваннях, із зони запалювання під впливом сильного електричного поля, що може викликати небажаний вплив на внутрішні органи пацієнта (серце, нирки); - залежність роботи пристрою від стану навколишнього середовища (вологості повітря, температури); - слабкий вплив аероіонами та одностороннє переміщення іонів (від голови до ніг), виникаючих в тілі пацієнта під впливом сильного поля; - при зниженні високої напруги, подаваємої на голчатий електрод, кількість генеруємих аероіонів зменшується, а при підвищенні напруги - збільшується, але навіть при максимальному збільшенні напруги кількість генеруємих аероіонів недостатня для лікування застудних захворювань та запалювальних процесів, що зв'язано з недоліками конструкції пристрою та положенням пацієнта при лікуванні. В основу корисної моделі поставлено задачу розширення діапазону лікувальної дії пристрою франклінізації типа АФ-3-1 шляхом виконання голчатого електрода і заземленої пластини у вигляді конденсатора, до складу якого входять дві струмопровідні обкладки-панелі, скріплені між собою діелектричними елементами. Верхня рухлива струмопровідна обкладка-панель конденсатора, по всій поверхні якої розташовані голки, має розміри, перекриваючи тіло пацієнта в положенні "лежачи" і виконує функції голчатого електрода. Нижня струмопровідна обкладка-панель конденсатора, розміри якої збігаються з розмірами верхньої струмопровідної обкладки-панелі конденсатора, заземлена і має діелектричну прокладку, на якій лежить пацієнт. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному. Наявність двох струмопровідних обкладокпанелей конденсатора, дозволяючих лікувати пацієнта лежачи, забезпечує виключення "затінених" зон при лікуванні. Збільшує лікувальний вплив на пацієнта, оскільки площа проекції тіла пацієнта із сторони верхньої рухомої струмопровідної обкладки-панелі конденсатора при положенні "лежачи" у 3-4 рази більш, ніж у положенні "сидячи". Забезпечує рівномірне "зрошування" тіла пацієнта аероіонами. Дозволяє приближувати верхню рухому 15864 4 струмопровідну обкладку-панель конденсатора до усіх частин тіла пацієнта, тому що товщина тіла пацієнта у положенні "лежачи" у 5-8 разів менш, ніж висота у положенні сидячи", при цьому відстань від голок верхньої рухомої струмопровідної обкладки-панелі конденсатора до поверхні тіла пацієнта однакова. Дозволяє виключити односторонній вплив аероіонами та одностороннє переміщення іонів в тілі пацієнта (по довжині та товщині) під дією сильного електричного поля простим переворотом тіла пацієнта на 180° (з спини на живіт і навпаки), при цьому процедура лікування ділиться на дві рівні частини. Дозволяє збільшити продуктивність (генерацію) аероіонів завдяки збільшенню площі верхньої рухомої струмопровідної обкладки-панелі конденсатора, перекриваючи тіло пацієнта в положенні "лежачи". Дозволяє виключити блукаючий мікрострум в тілі пацієнта (вздовж довжини), тому що лікувальна дія проходе поперек тіла (у напрямку товщини), пацієнт лежить на діелектричній прокладці і не є заземленим. Виключена можливість переміщення іонів запалювального ексудату з області запалення переворотом тіла пацієнта на 180°, для чого верхня струмопровідна обкладка-панель конденсатора виповнена рухомою, що дозволяє пацієнту змінювати положення тіла і наближати її до поверхні тіла пацієнта по усій його довжині і, одночасно, до заземленої нижньої струмопровідної обкладки-панелі конденсатора, що дозволяє знизити робочу напругу без зниження ефективності заявляємого пристрою, тому що товщина пацієнта в положенні "лежачи" у 5-8 разів менше, ніж висота в положенні "сидячи", при цьому заявляємий пристрій стає незалежним від оточуючого середовища (вологості повітря, температури). Збільшення продуктивності аероіонів і одночасне зниження напруги на голках верхньої рухомої струмопровідної обкладки-панелі конденсатора дозволяє розширити діапазон лікувального впливу, а саме, лікувати не тільки захворювання нервової системи, шкірного свербежу, трофічних виразок, інфікованих ран, але й застудні захворювання та запалювальні процеси. Конструкція заявляемого пристрою, а саме, наявність двох струмопровідних обкладок-панелей конденсатора дозволяє зосередити основну частину випромінюваних аероіонів у просторі між обкладками - панелями конденсатора, так як нижня заземлена струмопровідна обкладка-панель конденсатора виконує роль збираючого аероіони елемента і створює високу концентрацію аерофонів завдяки малому проміжку між струмопровідними обкладками-панелями конденсатора. Заявляємий пристрій пояснюється кресленням, де на фіг.1 представлений пристрій для франклінізації і аероіонотерапії. Пристрій для загальної франклінізації і аероіонотерапії включає високовольтне джерело 1 постійної напруги, з постачанням від сіті, до негативного полюсу якого високовольтним проводом 2 підключена верхня рухома струмопровідна обкладка-панель 3 конденсатора, виконуюча функції голчатого електроду, по всій поверхні якої розташовані голки4, і перекриває тіло пацієнта в положенні "лежачи", нижню заземлену струмопровідну 5 15864 обкладку-панель 5 конденсатора, розміри якої збігаються з розмірами верхньої рухомої струмопровідної обкладки-панелі 3 конденсатора, яка має діелектричну прокладку 6 на якій лежить пацієнт, обидві струмопровідні обкладки-панелі конденсатора з'єднані між собою діелектричними елементами 7. Пристрій для загальної франклінізації і аероіонотерапії працює таким чином. При подачі напруги від високовольтного джерела 1 постійної напруги негативної полярності на верхню рухому струмопровідну обкладку-панель 3 конденсатора під впливом високої напруженості поля на кінцях голок 4 виникає генерація негативних аероіонів, які направляються у бік заземленої Комп’ютерна верстка А. Рябко 6 нижньої струмопровідної обкладки-панелі 5 конденсатора. Досягнув тіла пацієнта, аероіони рівномірно осідають на поверхні тіла пацієнта і поглинаються тілом, виявляючи лікувальний ефект, при цьому не відбувається стікання зарядів на землю, так як пацієнт лежить на діелектричній прокладці 6 нижньої обкладки-панелі 5 і не є заземленим. Пропонований пристрій дозволяє розширити діапазон лікувального впливу, знизити робочу напругу і, одночасно, збільшити ефективність пристрою, забезпечити зручність при експлуатації і рівномірний вплив на тіло пацієнта при проведенні процедури. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
