Змішувач

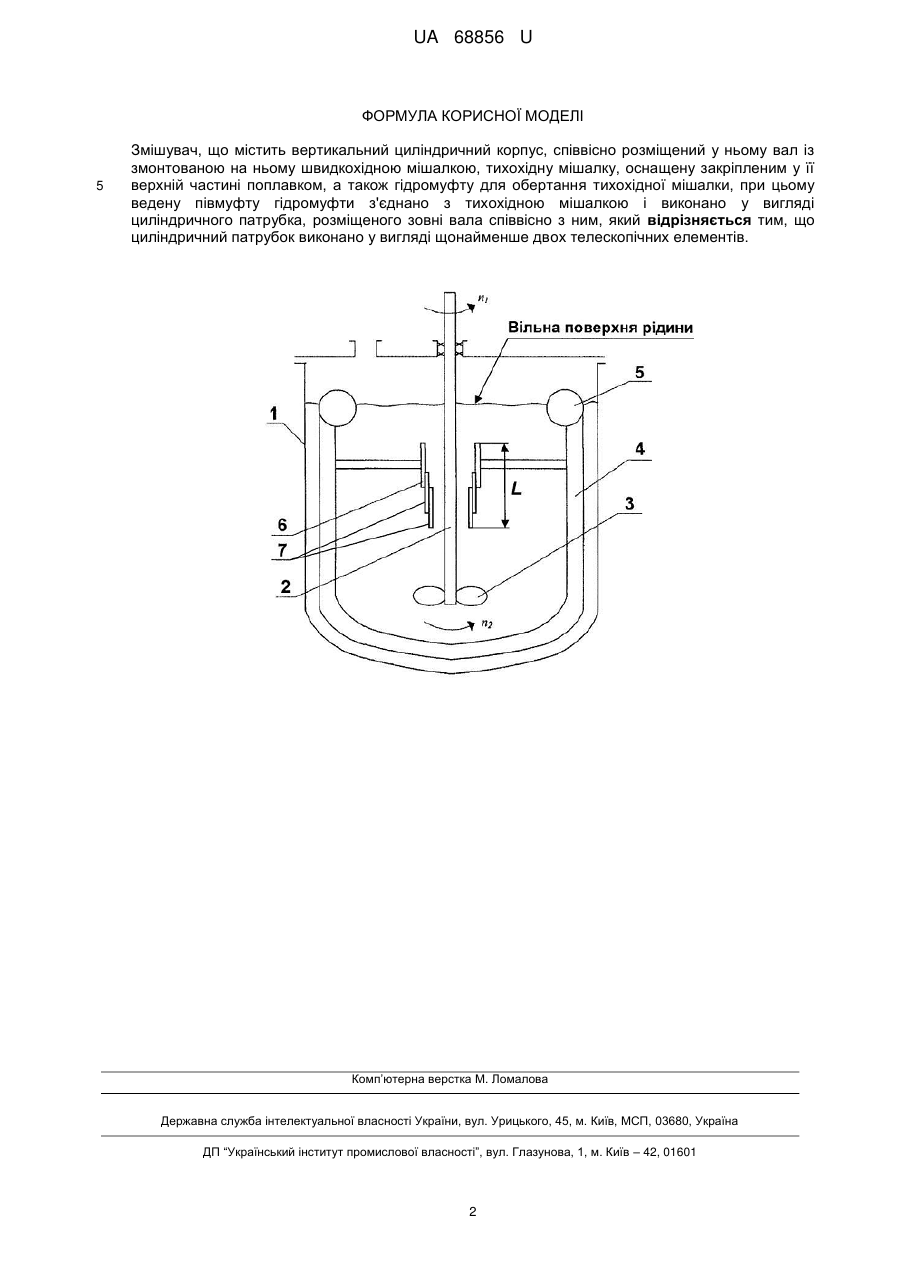

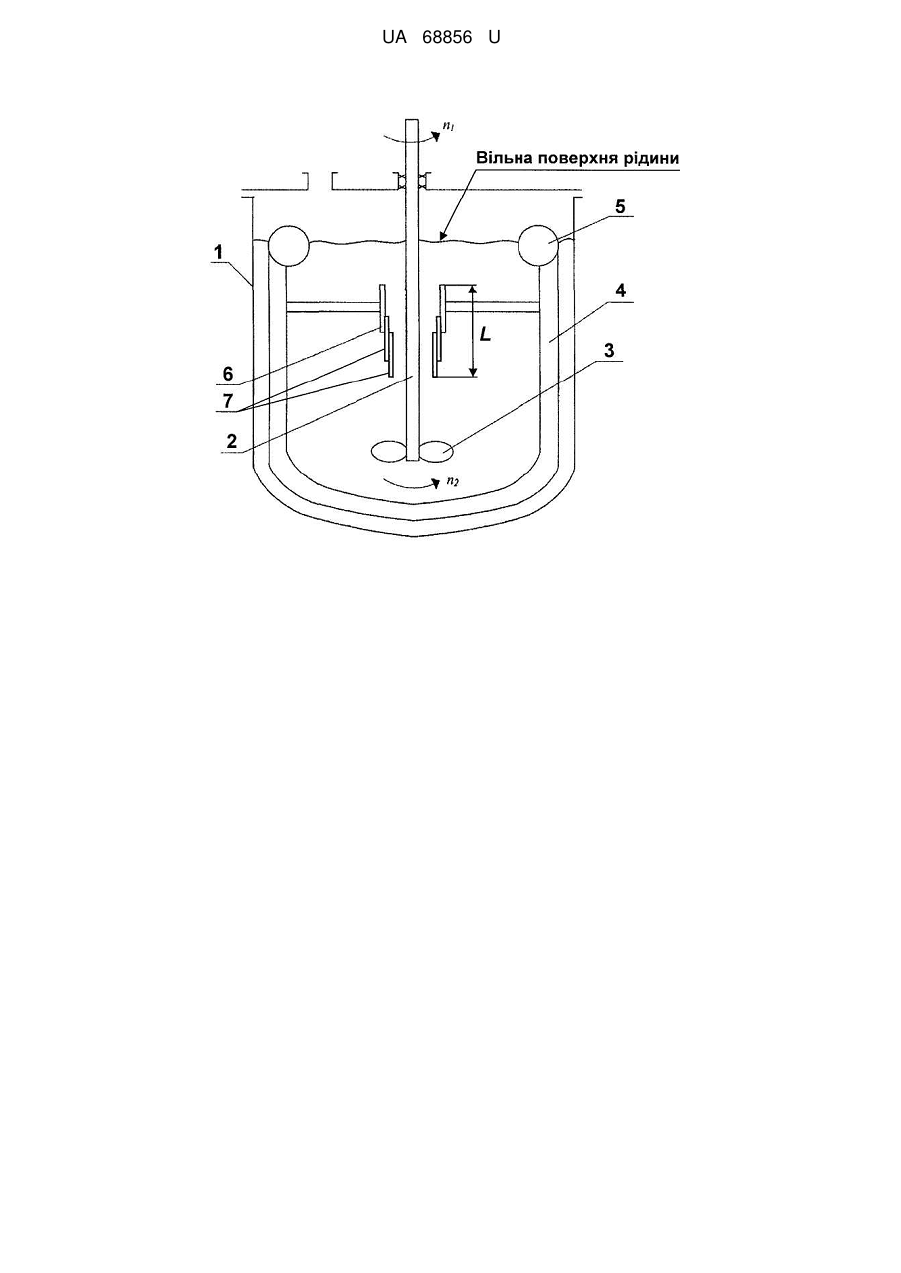

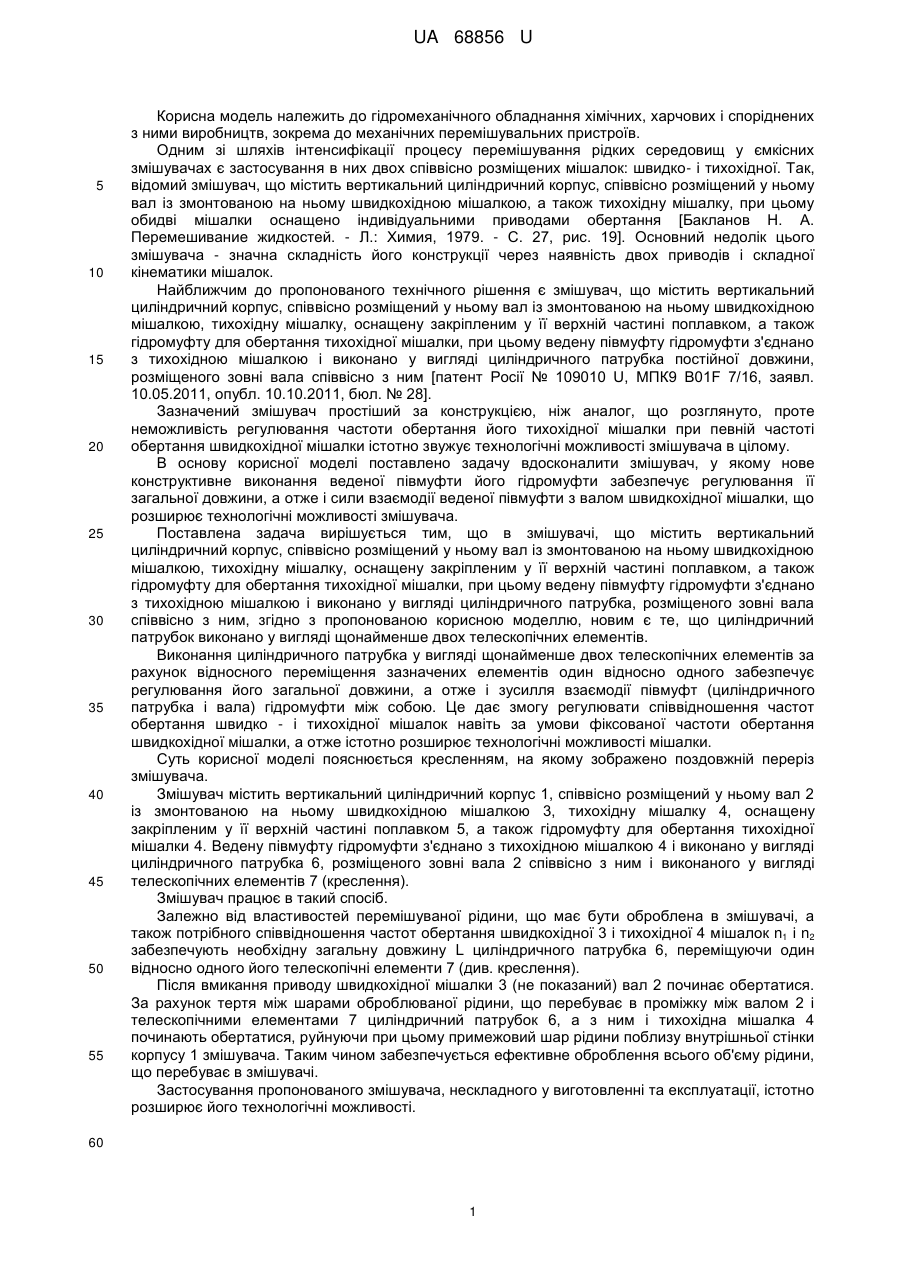

Реферат: Змішувач містить вертикальний циліндричний корпус, розміщений у ньому вал із змонтованою на ньому швидкохідною мішалкою, тихохідну мішалку, оснащену закріпленим у її верхній частині поплавком, а також гідромуфту для обертання тихохідної мішалки. Півмуфта гідромуфти виконана у вигляді циліндричного патрубка, виконаного у вигляді двох телескопічних елементів. UA 68856 U (54) ЗМІШУВАЧ UA 68856 U UA 68856 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гідромеханічного обладнання хімічних, харчових і споріднених з ними виробництв, зокрема до механічних перемішувальних пристроїв. Одним зі шляхів інтенсифікації процесу перемішування рідких середовищ у ємкісних змішувачах є застосування в них двох співвісно розміщених мішалок: швидко- і тихохідної. Так, відомий змішувач, що містить вертикальний циліндричний корпус, співвісно розміщений у ньому вал із змонтованою на ньому швидкохідною мішалкою, а також тихохідну мішалку, при цьому обидві мішалки оснащено індивідуальними приводами обертання [Бакланов Н. А. Перемешивание жидкостей. - Л.: Химия, 1979. - С. 27, рис. 19]. Основний недолік цього змішувача - значна складність його конструкції через наявність двох приводів і складної кінематики мішалок. Найближчим до пропонованого технічного рішення є змішувач, що містить вертикальний циліндричний корпус, співвісно розміщений у ньому вал із змонтованою на ньому швидкохідною мішалкою, тихохідну мішалку, оснащену закріпленим у її верхній частині поплавком, а також гідромуфту для обертання тихохідної мішалки, при цьому ведену півмуфту гідромуфти з'єднано з тихохідною мішалкою і виконано у вигляді циліндричного патрубка постійної довжини, розміщеного зовні вала співвісно з ним [патент Росії № 109010 U, МПК9 B01F 7/16, заявл. 10.05.2011, опубл. 10.10.2011, бюл. № 28]. Зазначений змішувач простіший за конструкцією, ніж аналог, що розглянуто, проте неможливість регулювання частоти обертання його тихохідної мішалки при певній частоті обертання швидкохідної мішалки істотно звужує технологічні можливості змішувача в цілому. В основу корисної моделі поставлено задачу вдосконалити змішувач, у якому нове конструктивне виконання веденої півмуфти його гідромуфти забезпечує регулювання її загальної довжини, а отже і сили взаємодії веденої півмуфти з валом швидкохідної мішалки, що розширює технологічні можливості змішувача. Поставлена задача вирішується тим, що в змішувачі, що містить вертикальний циліндричний корпус, співвісно розміщений у ньому вал із змонтованою на ньому швидкохідною мішалкою, тихохідну мішалку, оснащену закріпленим у її верхній частині поплавком, а також гідромуфту для обертання тихохідної мішалки, при цьому ведену півмуфту гідромуфти з'єднано з тихохідною мішалкою і виконано у вигляді циліндричного патрубка, розміщеного зовні вала співвісно з ним, згідно з пропонованою корисною моделлю, новим є те, що циліндричний патрубок виконано у вигляді щонайменше двох телескопічних елементів. Виконання циліндричного патрубка у вигляді щонайменше двох телескопічних елементів за рахунок відносного переміщення зазначених елементів один відносно одного забезпечує регулювання його загальної довжини, а отже і зусилля взаємодії півмуфт (циліндричного патрубка і вала) гідромуфти між собою. Це дає змогу регулювати співвідношення частот обертання швидко - і тихохідної мішалок навіть за умови фіксованої частоти обертання швидкохідної мішалки, а отже істотно розширює технологічні можливості мішалки. Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній переріз змішувача. Змішувач містить вертикальний циліндричний корпус 1, співвісно розміщений у ньому вал 2 із змонтованою на ньому швидкохідною мішалкою 3, тихохідну мішалку 4, оснащену закріпленим у її верхній частині поплавком 5, а також гідромуфту для обертання тихохідної мішалки 4. Ведену півмуфту гідромуфти з'єднано з тихохідною мішалкою 4 і виконано у вигляді циліндричного патрубка 6, розміщеного зовні вала 2 співвісно з ним і виконаного у вигляді телескопічних елементів 7 (креслення). Змішувач працює в такий спосіб. Залежно від властивостей перемішуваної рідини, що має бути оброблена в змішувачі, а також потрібного співвідношення частот обертання швидкохідної 3 і тихохідної 4 мішалок n1 і n2 забезпечують необхідну загальну довжину L циліндричного патрубка 6, переміщуючи один відносно одного його телескопічні елементи 7 (див. креслення). Після вмикання приводу швидкохідної мішалки 3 (не показаний) вал 2 починає обертатися. За рахунок тертя між шарами оброблюваної рідини, що перебуває в проміжку між валом 2 і телескопічними елементами 7 циліндричний патрубок 6, а з ним і тихохідна мішалка 4 починають обертатися, руйнуючи при цьому примежовий шар рідини поблизу внутрішньої стінки корпусу 1 змішувача. Таким чином забезпечується ефективне оброблення всього об'єму рідини, що перебуває в змішувачі. Застосування пропонованого змішувача, нескладного у виготовленні та експлуатації, істотно розширює його технологічні можливості. 60 1 UA 68856 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Змішувач, що містить вертикальний циліндричний корпус, співвісно розміщений у ньому вал із змонтованою на ньому швидкохідною мішалкою, тихохідну мішалку, оснащену закріпленим у її верхній частині поплавком, а також гідромуфту для обертання тихохідної мішалки, при цьому ведену півмуфту гідромуфти з'єднано з тихохідною мішалкою і виконано у вигляді циліндричного патрубка, розміщеного зовні вала співвісно з ним, який відрізняється тим, що циліндричний патрубок виконано у вигляді щонайменше двох телескопічних елементів. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
