Гвинтовий змішувач

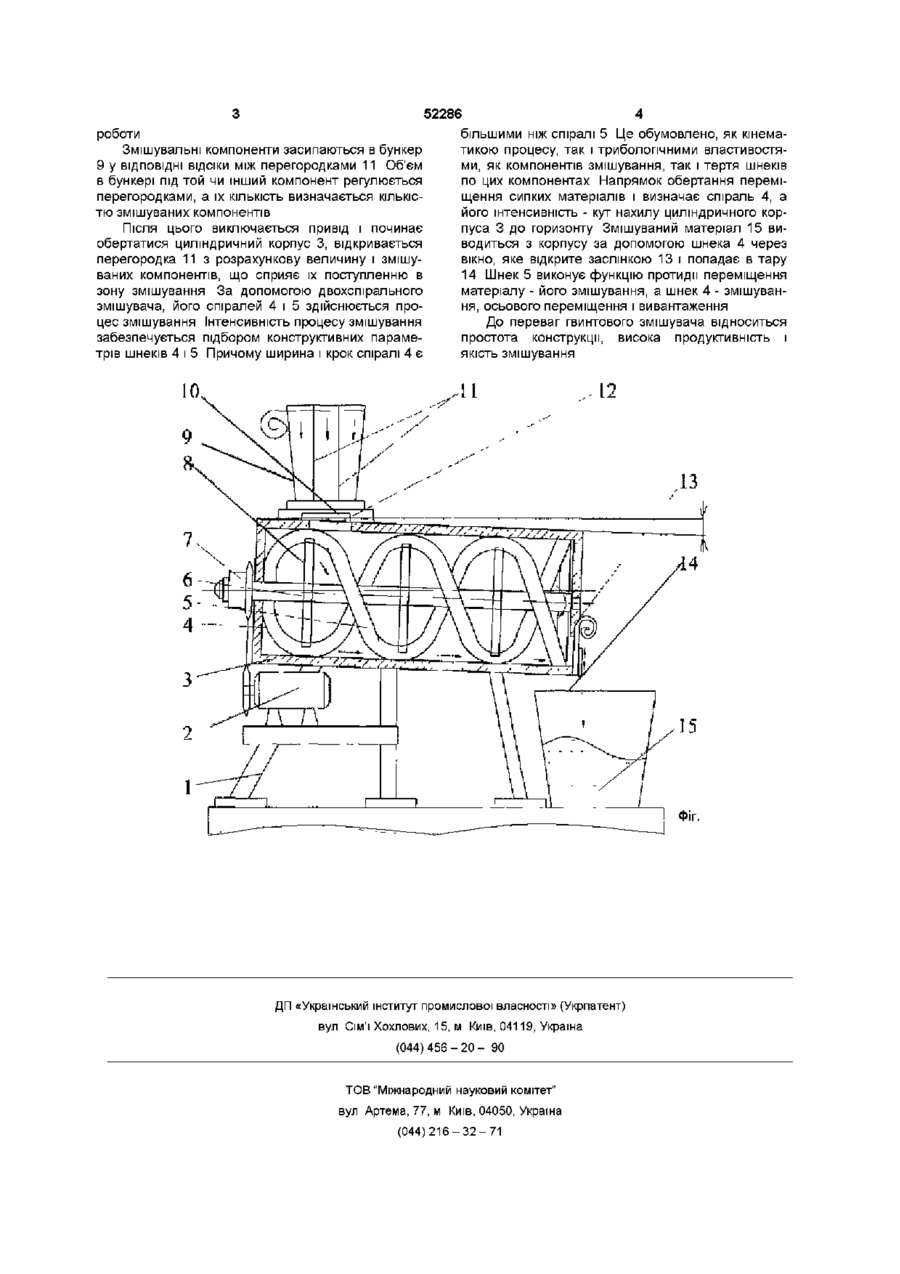

Гвинтовий змішувач, який виконаний у вигляді рами та циліндричного корпусу, в якому встанов Винахід відноситься до сільськогосподарського машинобудування і може мати широке використання в галузі сільськогосподарського виробництва, харчовій, переробній та ІНШІЙ галузях Відомий ГВИНТОВИЙ змішувач, який виконаний у вигляді рами, циліндричного корпуса, в якому встановлені гвинтові спіралі, механізмів завантаження, розвантаження і приводу (Гевко Б М , Рогатинський Р М "Винтовые подающие механизмы сельскохозяйственных машин", видав "Вища школа", Львів, 1989, Табл 1 1, Схема 3) Основний його недолік в тому, що він не забезпечує високої продуктивності і якості змішування В основу винаходу поставлено задачу підвищення продуктивності праці гвинтового змішувача і якості продукції, шляхом виконання гвинтового змішувача у вигляді рами, циліндричного корпуса, в якому встановлені гвинтові спіралі, механізмів завантаження, розвантаження і приводу, причому гвинтові спіралі встановлені СПІВВІСНО одна до одної і виконані з протилежно направленими витками - одна ліва, друга - права, одна із них, яка сприяє подачі матеріалу на вихід машини, має ширину і крок більший за іншу, а циліндричний корпус встановлено нерухомо з можливістю зміни кута його нахилу до горизонту Гвинтовий змішувач зображений на кресленні (Фіг) ВІН складається з рами 1, в нижній частині якої встановлено електродвигун 2 з привідними елементами, наприклад, зірочкою зчеплення і ланцю лені гвинтові спіралі, механізми завантаження, розвантаження і приводу, який відрізняється тим, що гвинтові спіралі встановлені СПІВВІСНО одна до одної і виконані з протилежно направленими витками - одна ліва, друга - права, одна із спіралей, яка сприяє подачі матеріалу на вихід машини, має ширину і крок, більший, ніж у другої спіралі, а циліндричний корпус встановлено нерухомо, з можливістю зміни кута його нахилу до горизонту гом На раму 1 встановлено циліндричний корпус З нерухомо, який може змінювати положення відносно горизонту відомими механізмами, які на кресленні не показані В середині циліндричного корпуса 3 встановлено двохспіральний різнонаправлений змішувач у вигляді гвинтових спіралей 4 і 5 Гвинтові спіралі 4 і 5 встановлені СПІВВІСНО одна до одної і виконані з протилежно направленими витками - одна ліва, друга - права Причому одна із спіралей 4, яка має більший крок і більшу ширину і визначає напрямок руху сипкого матеріалу двохспірального змішувача і руху змішувального матеріалу в осьовому напрямку Спіралі 4 і 5 жорстко приварені до вала 6 за допомогою ребер 8 На лівому КІНЦІ вала 6 жорстко встановлена приводна зірочка із запобіжною муфтою 7 Зірочки електродвигуна і вала 6 з'єднані між собою ланцюговою передачею У верхній ЛІВІЙ частині циліндричного корпуса встановлено бункер 9 з шибером 10 і перегородками 11 КІЛЬКІСТЬ перегородок ви значає КІЛЬКІСТЬ компонентів змішування Під бункером 9 в циліндричному корпусі 3 виконано вікно 12 для подачі компонентів змішування в зону змішування На виході корпуса 3 змішувача виконано вікно для вивантаження змішаної суміші, яке закривається шибером 13 Під ЦИМ ВІКНОМ встановлено тару 14 в яку засипається змішувана суміш 15 Загородження для захисту ланцюгового приводу змішувача на кресленні не показано Технологічний процес змішування різних компонентів здійснюється після підготовки машини до (О 00 ю 52286 більшими ніж спіралі 5 Це обумовлено, як кінематикою процесу, так і триболопчними властивостями, як компонентів змішування, так і тертя шнеків 9 у ВІДПОВІДНІ ВІДСІКИ між перегородками 11 Об'єм по цих компонентах Напрямок обертання перемів бункері під той чи інший компонент регулюється щення сипких матеріалів і визначає спіраль 4, а перегородками, а їх КІЛЬКІСТЬ визначається КІЛЬКІСйого інтенсивність - кут нахилу циліндричного корТЮ змішуваних компонентів пуса 3 до горизонту Змішуваний матеріал 15 виПісля ЦЬОГО виключається привід і починає водиться з корпусу за допомогою шнека 4 через обертатися циліндричний корпус 3, відкривається вікно, яке відкрите заслінкою 13 і попадає в тару перегородка 11 з розрахункову величину і змішу14 Шнек 5 виконує функцію протидії переміщення ваних компонентів, що сприяє їх поступленню в матеріалу - його змішування, а шнек 4 - змішуванзону змішування За допомогою двохспірального ня, осьового переміщення і вивантаження змішувача, його спіралей 4 і 5 здійснюється процес змішування Інтенсивність процесу змішування До переваг гвинтового змішувача відноситься забезпечується підбором конструктивних парамепростота конструкції, висока продуктивність і трів шнеків 4 і 5 Причому ширина і крок спіралі 4 є якість змішування роботи Змішувальні компоненти засипаються в бункер 10 п ІЗ Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
