Земляне полотно на засолених ґрунтах

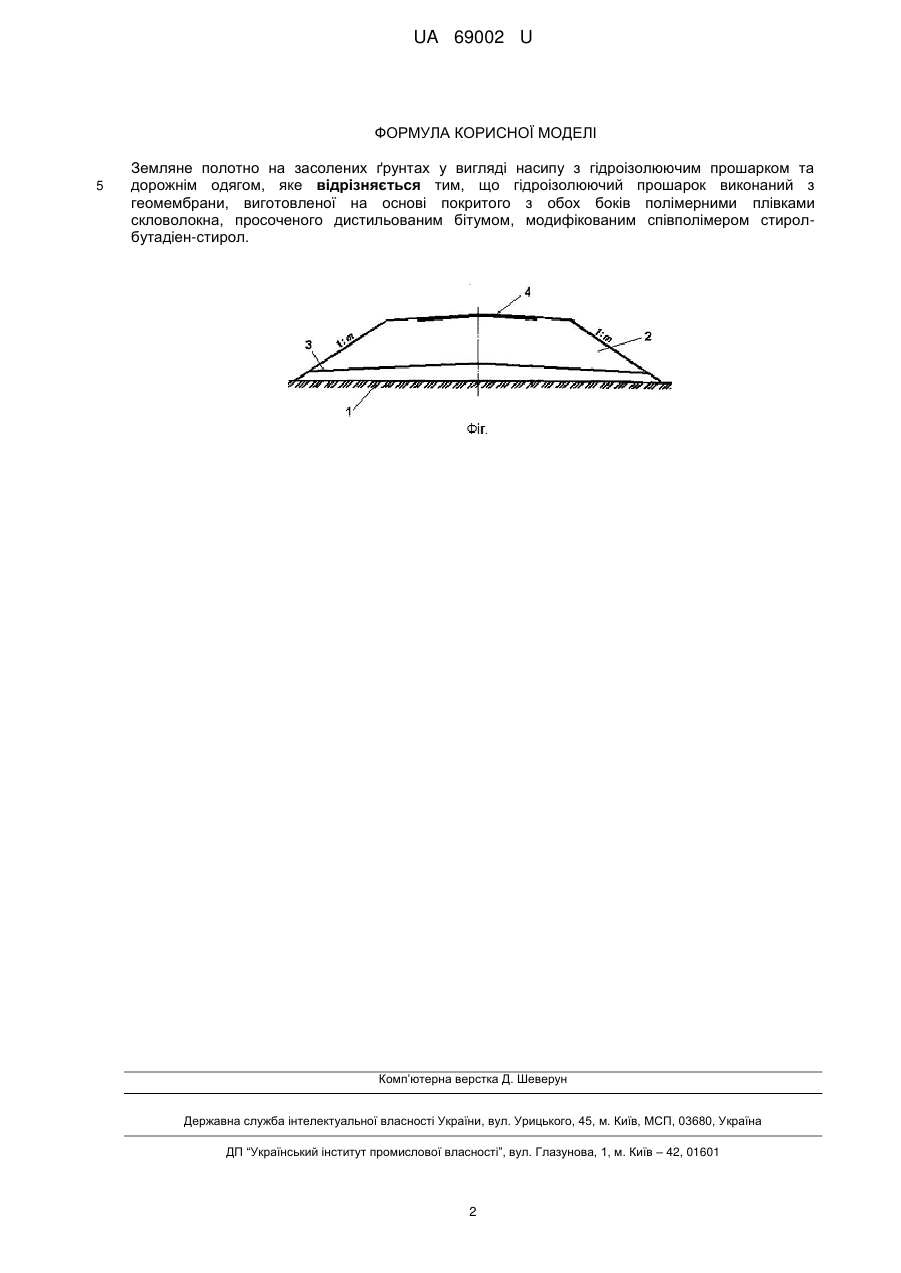

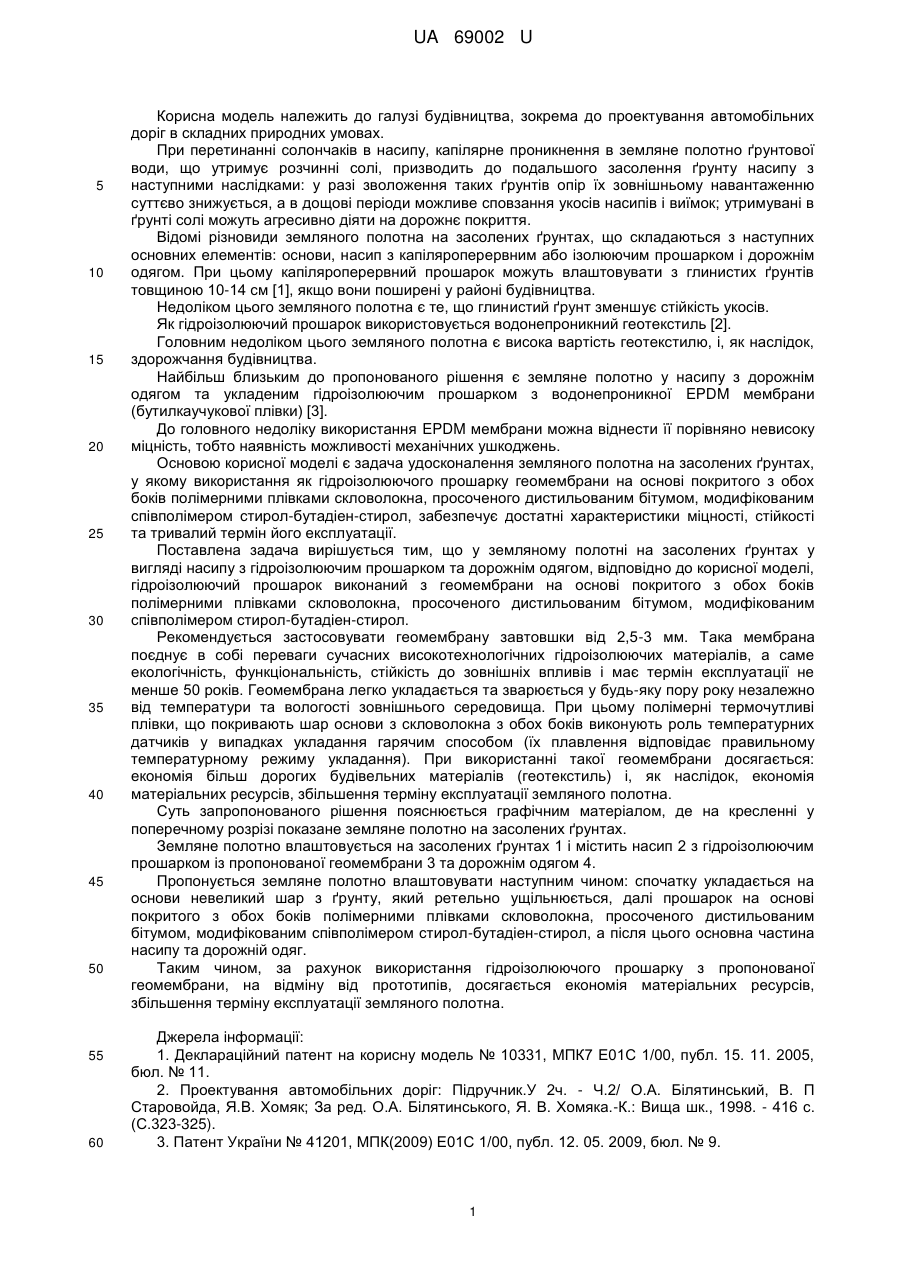

Реферат: Земляне полотно на засолених ґрунтах у вигляді насипу з гідроізолюючим прошарком та дорожнім одягом. Гідроізолюючий прошарок виконаний з геомембрани, виготовленої на основі покритого з обох боків полімерними плівками скловолокна, просоченого дистильованим бітумом, модифікованим співполімером стирол-бутадіен-стирол. UA 69002 U (54) ЗЕМЛЯНЕ ПОЛОТНО НА ЗАСОЛЕНИХ ҐРУНТАХ UA 69002 U UA 69002 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до проектування автомобільних доріг в складних природних умовах. При перетинанні солончаків в насипу, капілярне проникнення в земляне полотно ґрунтової води, що утримує розчинні солі, призводить до подальшого засолення ґрунту насипу з наступними наслідками: у разі зволоження таких ґрунтів опір їх зовнішньому навантаженню суттєво знижується, а в дощові періоди можливе сповзання укосів насипів і виїмок; утримувані в ґрунті солі можуть агресивно діяти на дорожнє покриття. Відомі різновиди земляного полотна на засолених ґрунтах, що складаються з наступних основних елементів: основи, насип з капіляроперервним або ізолюючим прошарком і дорожнім одягом. При цьому капіляроперервний прошарок можуть влаштовувати з глинистих ґрунтів товщиною 10-14 см [1], якщо вони поширені у районі будівництва. Недоліком цього земляного полотна є те, що глинистий ґрунт зменшує стійкість укосів. Як гідроізолюючий прошарок використовується водонепроникний геотекстиль [2]. Головним недоліком цього земляного полотна є висока вартість геотекстилю, і, як наслідок, здорожчання будівництва. Найбільш близьким до пропонованого рішення є земляне полотно у насипу з дорожнім одягом та укладеним гідроізолюючим прошарком з водонепроникної EPDM мембрани (бутилкаучукової плівки) [3]. До головного недоліку використання EPDM мембрани можна віднести її порівняно невисоку міцність, тобто наявність можливості механічних ушкоджень. Основою корисної моделі є задача удосконалення земляного полотна на засолених ґрунтах, у якому використання як гідроізолюючого прошарку геомембрани на основі покритого з обох боків полімерними плівками скловолокна, просоченого дистильованим бітумом, модифікованим співполімером стирол-бутадіен-стирол, забезпечує достатні характеристики міцності, стійкості та тривалий термін його експлуатації. Поставлена задача вирішується тим, що у земляному полотні на засолених ґрунтах у вигляді насипу з гідроізолюючим прошарком та дорожнім одягом, відповідно до корисної моделі, гідроізолюючий прошарок виконаний з геомембрани на основі покритого з обох боків полімерними плівками скловолокна, просоченого дистильованим бітумом, модифікованим співполімером стирол-бутадіен-стирол. Рекомендується застосовувати геомембрану завтовшки від 2,5-3 мм. Така мембрана поєднує в собі переваги сучасних високотехнологічних гідроізолюючих матеріалів, а саме екологічність, функціональність, стійкість до зовнішніх впливів і має термін експлуатації не менше 50 років. Геомембрана легко укладається та зварюється у будь-яку пору року незалежно від температури та вологості зовнішнього середовища. При цьому полімерні термочутливі плівки, що покривають шар основи з скловолокна з обох боків виконують роль температурних датчиків у випадках укладання гарячим способом (їх плавлення відповідає правильному температурному режиму укладання). При використанні такої геомембрани досягається: економія більш дорогих будівельних матеріалів (геотекстиль) і, як наслідок, економія матеріальних ресурсів, збільшення терміну експлуатації земляного полотна. Суть запропонованого рішення пояснюється графічним матеріалом, де на кресленні у поперечному розрізі показане земляне полотно на засолених ґрунтах. Земляне полотно влаштовується на засолених ґрунтах 1 і містить насип 2 з гідроізолюючим прошарком із пропонованої геомембрани 3 та дорожнім одягом 4. Пропонується земляне полотно влаштовувати наступним чином: спочатку укладається на основи невеликий шар з ґрунту, який ретельно ущільнюється, далі прошарок на основі покритого з обох боків полімерними плівками скловолокна, просоченого дистильованим бітумом, модифікованим співполімером стирол-бутадіен-стирол, а після цього основна частина насипу та дорожній одяг. Таким чином, за рахунок використання гідроізолюючого прошарку з пропонованої геомембрани, на відміну від прототипів, досягається економія матеріальних ресурсів, збільшення терміну експлуатації земляного полотна. Джерела інформації: 1. Деклараційний патент на корисну модель № 10331, МПК7 Е01С 1/00, публ. 15. 11. 2005, бюл. № 11. 2. Проектування автомобільних доріг: Підручник.У 2ч. - Ч.2/ О.А. Білятинський, В. П Старовойда, Я.В. Хомяк; За ред. О.А. Білятинського, Я. В. Хомяка.-К.: Вища шк., 1998. - 416 с. (С.323-325). 3. Патент України № 41201, МПК(2009) Е01С 1/00, публ. 12. 05. 2009, бюл. № 9. 1 UA 69002 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Земляне полотно на засолених ґрунтах у вигляді насипу з гідроізолюючим прошарком та дорожнім одягом, яке відрізняється тим, що гідроізолюючий прошарок виконаний з геомембрани, виготовленої на основі покритого з обох боків полімерними плівками скловолокна, просоченого дистильованим бітумом, модифікованим співполімером стиролбутадіен-стирол. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
