Земляне полотно на засолених ґрунтах

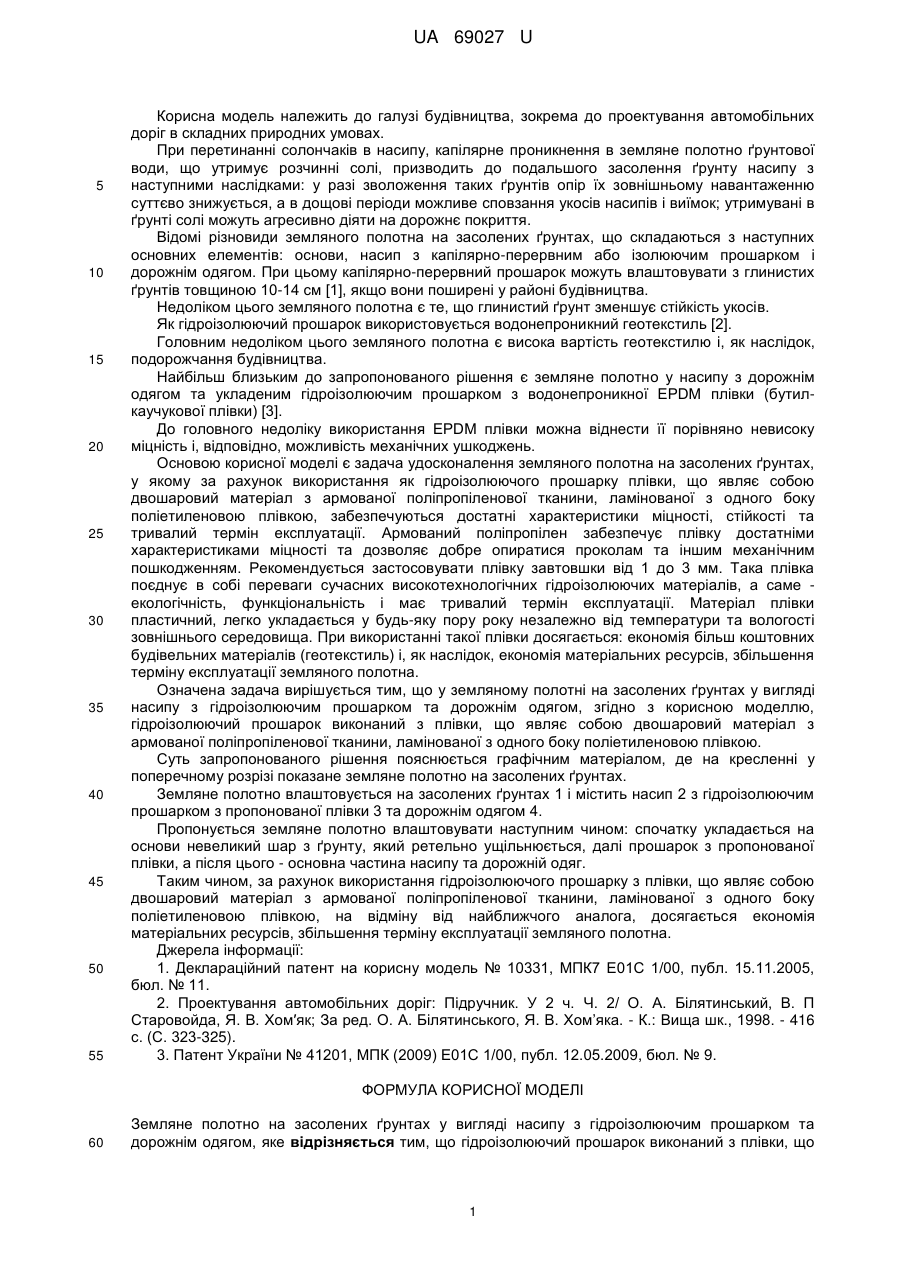

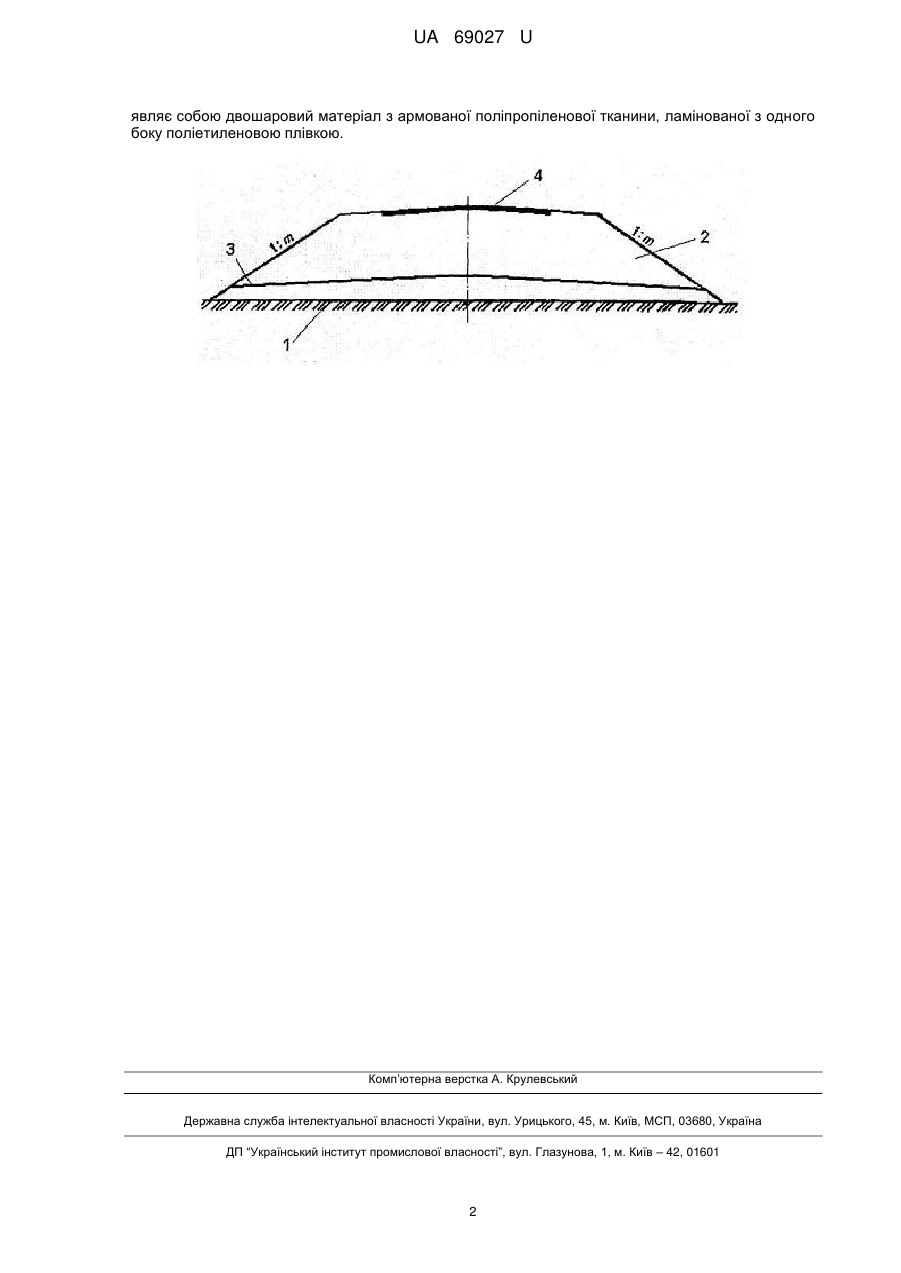

Реферат: Земляне полотно на засолених ґрунтах виконано у вигляді насипу з гідроізолюючим прошарком та дорожнім одягом. Гідроізолюючий прошарок виконаний з плівки, що являє собою двошаровий матеріал з армованої поліпропіленової тканини, ламінованої з одного боку поліетиленовою плівкою. UA 69027 U (54) ЗЕМЛЯНЕ ПОЛОТНО НА ЗАСОЛЕНИХ ҐРУНТАХ UA 69027 U UA 69027 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, зокрема до проектування автомобільних доріг в складних природних умовах. При перетинанні солончаків в насипу, капілярне проникнення в земляне полотно ґрунтової води, що утримує розчинні солі, призводить до подальшого засолення ґрунту насипу з наступними наслідками: у разі зволоження таких ґрунтів опір їх зовнішньому навантаженню суттєво знижується, а в дощові періоди можливе сповзання укосів насипів і виїмок; утримувані в ґрунті солі можуть агресивно діяти на дорожнє покриття. Відомі різновиди земляного полотна на засолених ґрунтах, що складаються з наступних основних елементів: основи, насип з капілярно-перервним або ізолюючим прошарком і дорожнім одягом. При цьому капілярно-перервний прошарок можуть влаштовувати з глинистих ґрунтів товщиною 10-14 см [1], якщо вони поширені у районі будівництва. Недоліком цього земляного полотна є те, що глинистий ґрунт зменшує стійкість укосів. Як гідроізолюючий прошарок використовується водонепроникний геотекстиль [2]. Головним недоліком цього земляного полотна є висока вартість геотекстилю і, як наслідок, подорожчання будівництва. Найбільш близьким до запропонованого рішення є земляне полотно у насипу з дорожнім одягом та укладеним гідроізолюючим прошарком з водонепроникної EPDM плівки (бутилкаучукової плівки) [3]. До головного недоліку використання EPDM плівки можна віднести її порівняно невисоку міцність і, відповідно, можливість механічних ушкоджень. Основою корисної моделі є задача удосконалення земляного полотна на засолених ґрунтах, у якому за рахунок використання як гідроізолюючого прошарку плівки, що являє собою двошаровий матеріал з армованої поліпропіленової тканини, ламінованої з одного боку поліетиленовою плівкою, забезпечуються достатні характеристики міцності, стійкості та тривалий термін експлуатації. Армований поліпропілен забезпечує плівку достатніми характеристиками міцності та дозволяє добре опиратися проколам та іншим механічним пошкодженням. Рекомендується застосовувати плівку завтовшки від 1 до 3 мм. Така плівка поєднує в собі переваги сучасних високотехнологічних гідроізолюючих матеріалів, а саме екологічність, функціональність і має тривалий термін експлуатації. Матеріал плівки пластичний, легко укладається у будь-яку пору року незалежно від температури та вологості зовнішнього середовища. При використанні такої плівки досягається: економія більш коштовних будівельних матеріалів (геотекстиль) і, як наслідок, економія матеріальних ресурсів, збільшення терміну експлуатації земляного полотна. Означена задача вирішується тим, що у земляному полотні на засолених ґрунтах у вигляді насипу з гідроізолюючим прошарком та дорожнім одягом, згідно з корисною моделлю, гідроізолюючий прошарок виконаний з плівки, що являє собою двошаровий матеріал з армованої поліпропіленової тканини, ламінованої з одного боку поліетиленовою плівкою. Суть запропонованого рішення пояснюється графічним матеріалом, де на кресленні у поперечному розрізі показане земляне полотно на засолених ґрунтах. Земляне полотно влаштовується на засолених ґрунтах 1 і містить насип 2 з гідроізолюючим прошарком з пропонованої плівки 3 та дорожнім одягом 4. Пропонується земляне полотно влаштовувати наступним чином: спочатку укладається на основи невеликий шар з ґрунту, який ретельно ущільнюється, далі прошарок з пропонованої плівки, а після цього - основна частина насипу та дорожній одяг. Таким чином, за рахунок використання гідроізолюючого прошарку з плівки, що являє собою двошаровий матеріал з армованої поліпропіленової тканини, ламінованої з одного боку поліетиленовою плівкою, на відміну від найближчого аналога, досягається економія матеріальних ресурсів, збільшення терміну експлуатації земляного полотна. Джерела інформації: 1. Деклараційний патент на корисну модель № 10331, МПК7 Е01С 1/00, публ. 15.11.2005, бюл. № 11. 2. Проектування автомобільних доріг: Підручник. У 2 ч. Ч. 2/ О. А. Білятинський, В. П Старовойда, Я. В. Хом′як; За ред. О. А. Білятинського, Я. В. Хом’яка. - К.: Вища шк., 1998. - 416 с. (С. 323-325). 3. Патент України № 41201, МПК (2009) Е01С 1/00, публ. 12.05.2009, бюл. № 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Земляне полотно на засолених ґрунтах у вигляді насипу з гідроізолюючим прошарком та дорожнім одягом, яке відрізняється тим, що гідроізолюючий прошарок виконаний з плівки, що 1 UA 69027 U являє собою двошаровий матеріал з армованої поліпропіленової тканини, ламінованої з одного боку поліетиленовою плівкою. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
