Армований сталебетонний елемент

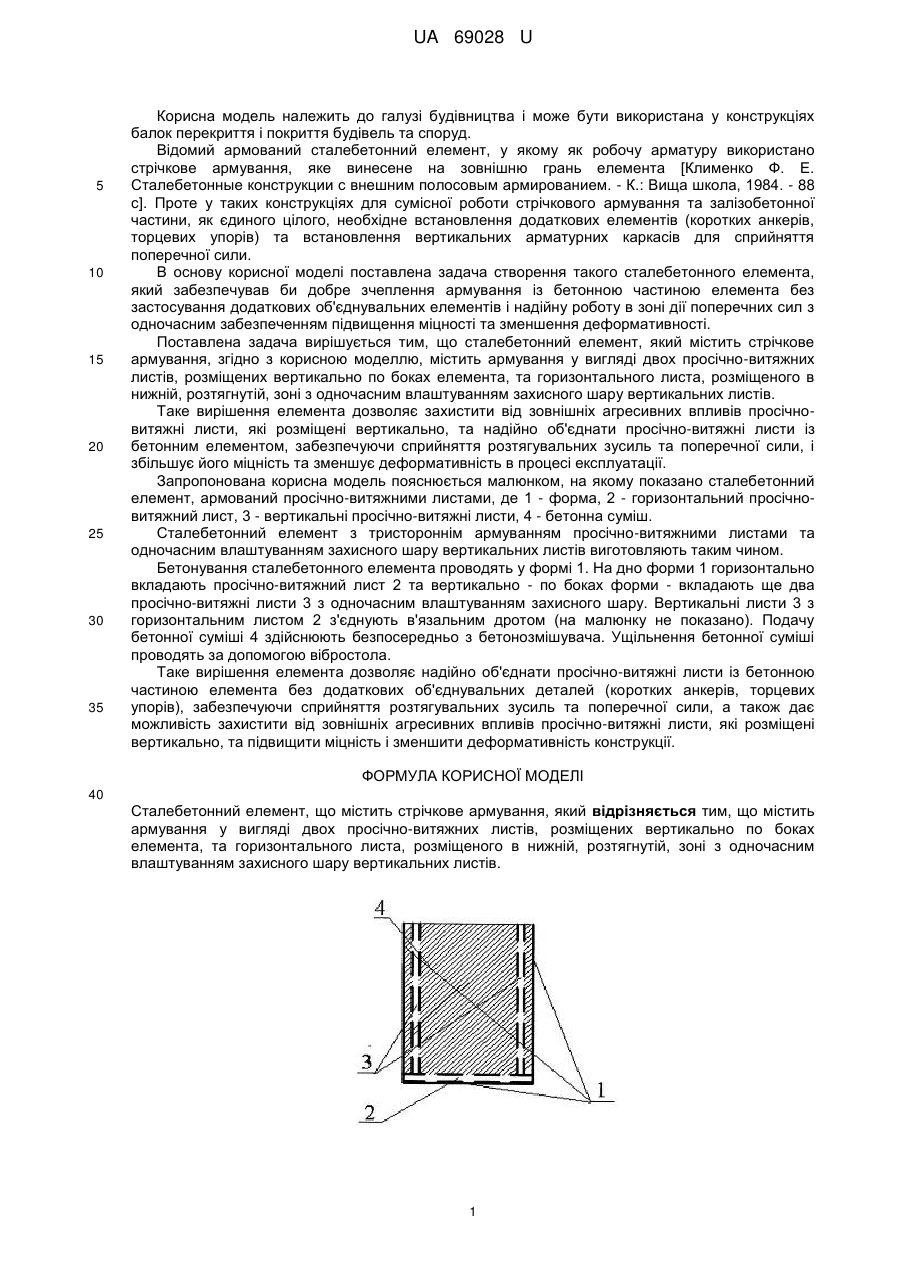

Реферат: Сталебетонний елемент містить стрічкове армування у вигляді двох просічно-витяжних листів, розміщених вертикально по боках елемента, та горизонтального листа, розміщеного в нижній, розтягнутій, зоні з одночасним влаштуванням захисного шару вертикальних листів. UA 69028 U (54) АРМОВАНИЙ СТАЛЕБЕТОННИЙ ЕЛЕМЕНТ UA 69028 U UA 69028 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок перекриття і покриття будівель та споруд. Відомий армований сталебетонний елемент, у якому як робочу арматуру використано стрічкове армування, яке винесене на зовнішню грань елемента [Клименко Ф. Е. Сталебетонные конструкции с внешним полосовым армированием. - К.: Вища школа, 1984. - 88 с]. Проте у таких конструкціях для сумісної роботи стрічкового армування та залізобетонної частини, як єдиного цілого, необхідне встановлення додаткових елементів (коротких анкерів, торцевих упорів) та встановлення вертикальних арматурних каркасів для сприйняття поперечної сили. В основу корисної моделі поставлена задача створення такого сталебетонного елемента, який забезпечував би добре зчеплення армування із бетонною частиною елемента без застосування додаткових об'єднувальних елементів і надійну роботу в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що сталебетонний елемент, який містить стрічкове армування, згідно з корисною моделлю, містить армування у вигляді двох просічно-витяжних листів, розміщених вертикально по боках елемента, та горизонтального листа, розміщеного в нижній, розтягнутій, зоні з одночасним влаштуванням захисного шару вертикальних листів. Таке вирішення елемента дозволяє захистити від зовнішніх агресивних впливів просічновитяжні листи, які розміщені вертикально, та надійно об'єднати просічно-витяжні листи із бетонним елементом, забезпечуючи сприйняття розтягувальних зусиль та поперечної сили, і збільшує його міцність та зменшує деформативність в процесі експлуатації. Запропонована корисна модель пояснюється малюнком, на якому показано сталебетонний елемент, армований просічно-витяжними листами, де 1 - форма, 2 - горизонтальний просічновитяжний лист, 3 - вертикальні просічно-витяжні листи, 4 - бетонна суміш. Сталебетонний елемент з тристороннім армуванням просічно-витяжними листами та одночасним влаштуванням захисного шару вертикальних листів виготовляють таким чином. Бетонування сталебетонного елемента проводять у формі 1. На дно форми 1 горизонтально вкладають просічно-витяжний лист 2 та вертикально - по боках форми - вкладають ще два просічно-витяжні листи 3 з одночасним влаштуванням захисного шару. Вертикальні листи 3 з горизонтальним листом 2 з'єднують в'язальним дротом (на малюнку не показано). Подачу бетонної суміші 4 здійснюють безпосередньо з бетонозмішувача. Ущільнення бетонної суміші проводять за допомогою вібростола. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжні листи із бетонною частиною елемента без додаткових об'єднувальних деталей (коротких анкерів, торцевих упорів), забезпечуючи сприйняття розтягувальних зусиль та поперечної сили, а також дає можливість захистити від зовнішніх агресивних впливів просічно-витяжні листи, які розміщені вертикально, та підвищити міцність і зменшити деформативність конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Сталебетонний елемент, що містить стрічкове армування, який відрізняється тим, що містить армування у вигляді двох просічно-витяжних листів, розміщених вертикально по боках елемента, та горизонтального листа, розміщеного в нижній, розтягнутій, зоні з одночасним влаштуванням захисного шару вертикальних листів. 1 UA 69028 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
