Гайковерт
Номер патенту: 6904
Опубліковано: 31.03.1995
Автори: Пархоменко Анатолій Михайлович, Маламід Борис Ізрайлевич, Шапошніков Володимир Миколайович, Дебрінов Ігор Іванович
Формула / Реферат
(57) Гайковерт, содержащий привод, связанный с ним гибкий корпус с размещенными в нем звеньями, связанными друг с другом, установленными на их противоположных концах соединительными элементами, смещенными в угловом направлении друг относительно друга, и рабочий орган, отличающийся тем, что звенья выполнены сферическими, а угол j0 смещения соединительных элементов каждого звена выбран из условия:
j0=2p/m.
где m - количество элементов.
Текст

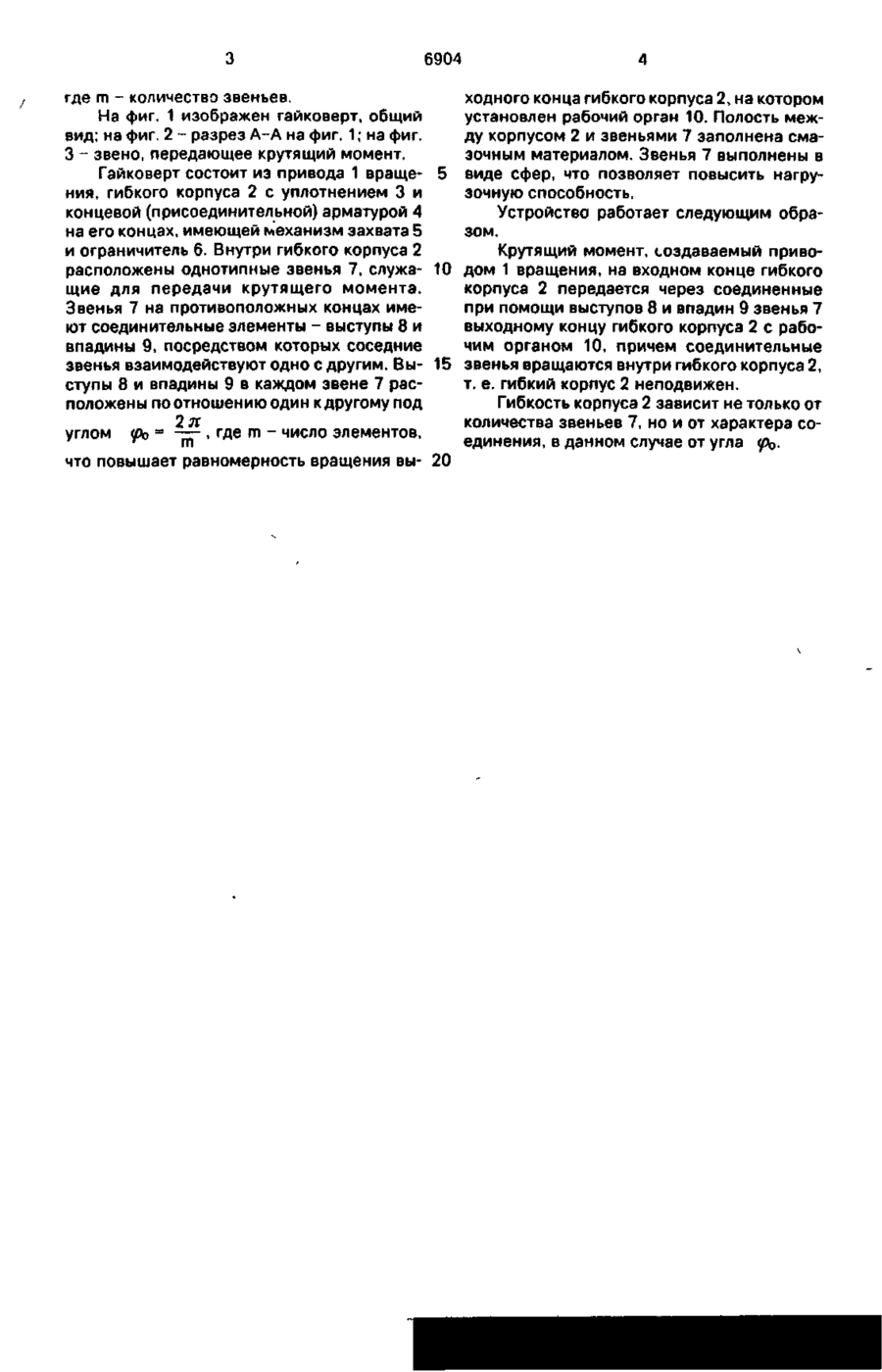

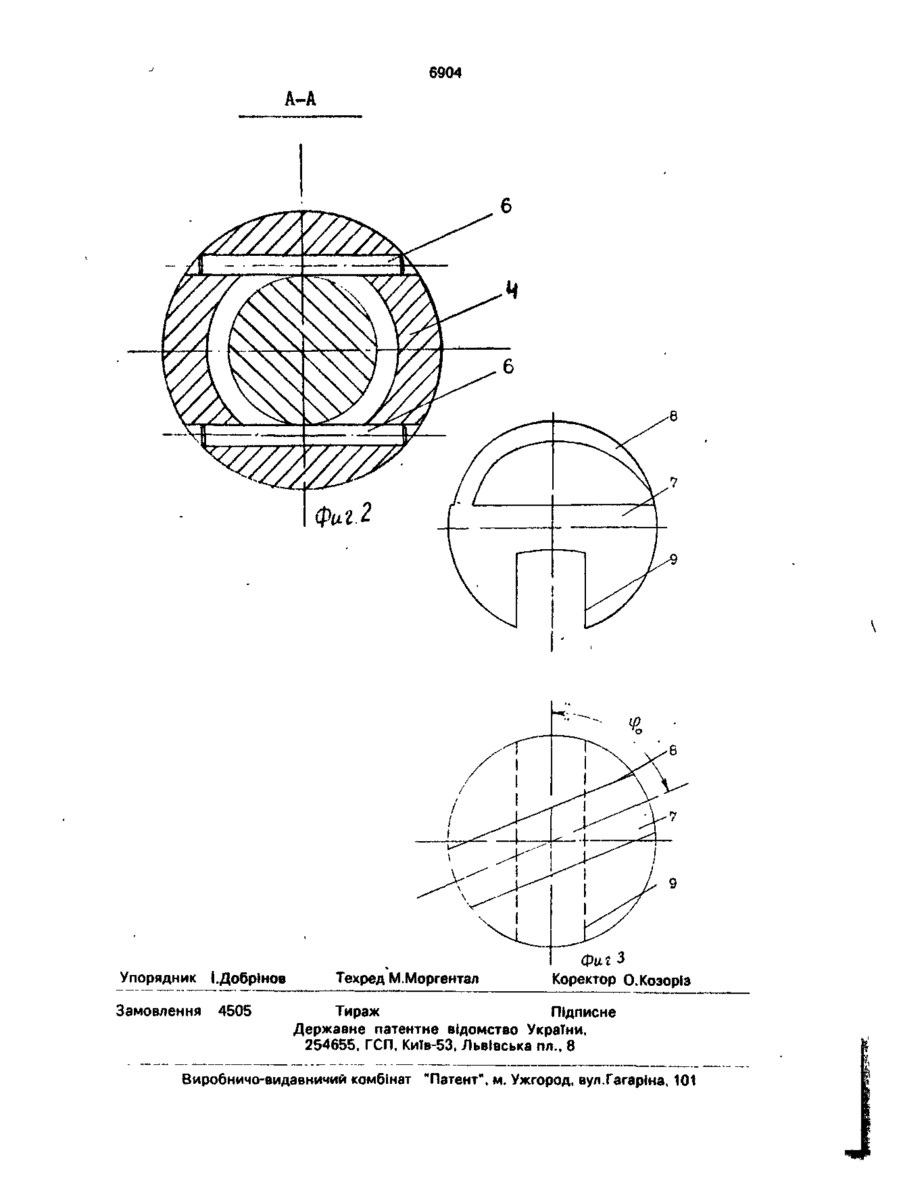

Гайковерт, содержащий привод, связанный с ним гибкий корпус с размещенными в нем звеньями, связанными друг с другом, установленными на их противоположных концах соединительными элементами, смещенными в угловом направлении друг относительно друга, и рабочий орган, о т л и ч а ю щ и й с я тем, что звенья выполнены сферическими, а угол (fo смещения соединительных элементов каждого звена выбран из условия: O Изобретение относится к области машиностроения, в частности к инструментам, используемым для слесарно-сборочных работ. Известен гайковерт, содержащий привод, связанный с ним гибкий корпус с размещенными в нем звеньями, связанными друг с другом установленными на их противоположных концах соединительными элементами, смещенными в угловом направлении друг относительно друга, и рабочий орган [1]. Недостатком известного устройства является невозможность работы устройства во всех плоскостях, а не только в двух взаимно перпендикулярных, из-за наличия конструктивно слабой и несовершенной связи, служащей для передачи вращения. Цель изобретения - расширение эксплуатационных возможностей за счет повыше ния нагрузочной способности и более совершенной конструкции связи, предназначенной для передачи вращения. Указанная цель достигается тем, что в гайковерте, содержащем привод, связанный с ним гибкий корпус с размещенными в нем звеньями, связанными друг с другом установленными на них противоположных концах соединительными элементами, смещенными в угловом направлении друг относительно друга, и рабочий орган, согласно изобретению, звенья выполнены сферическими, а угол
ДивитисяДодаткова інформація
Назва патенту англійськоюNut wrench
Автори англійськоюShaposhnikov Volodymyr Mykolaiovych, Debrinov Ihor Ivanovych, Parkhomenko Anatolii Mykhailovych, Malamid Borys Izrailevych
Назва патенту російськоюГайковерт
Автори російськоюШапошников Владимир Николаевич, Дебринов Игорь Иванович, Пархоменко Анатолий Николаевич, Маламид Борис Израйлевич
МПК / Мітки
МПК: B25B 13/00
Мітки: гайковерт
