Спосіб екологічного оздоровлення заплавних водойм

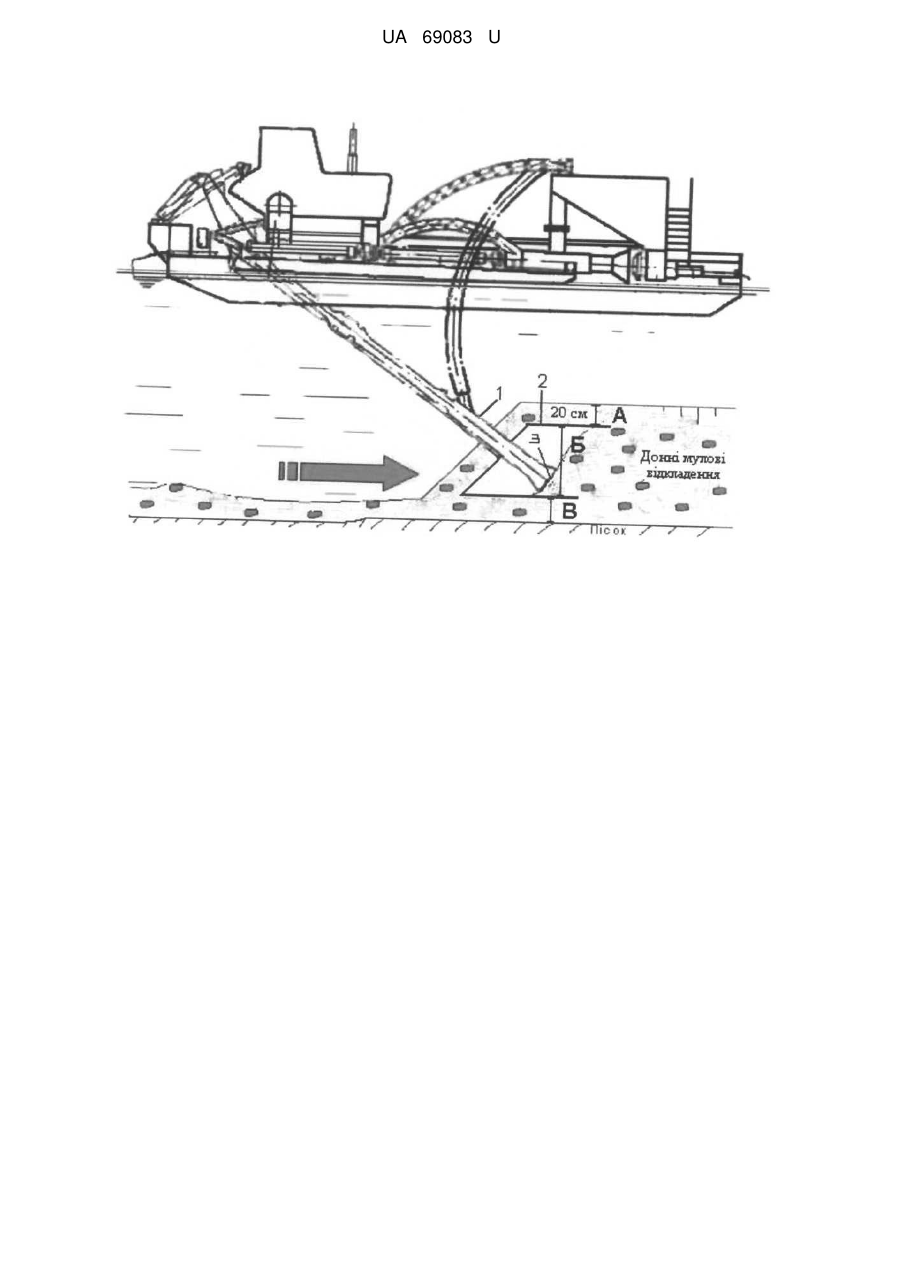

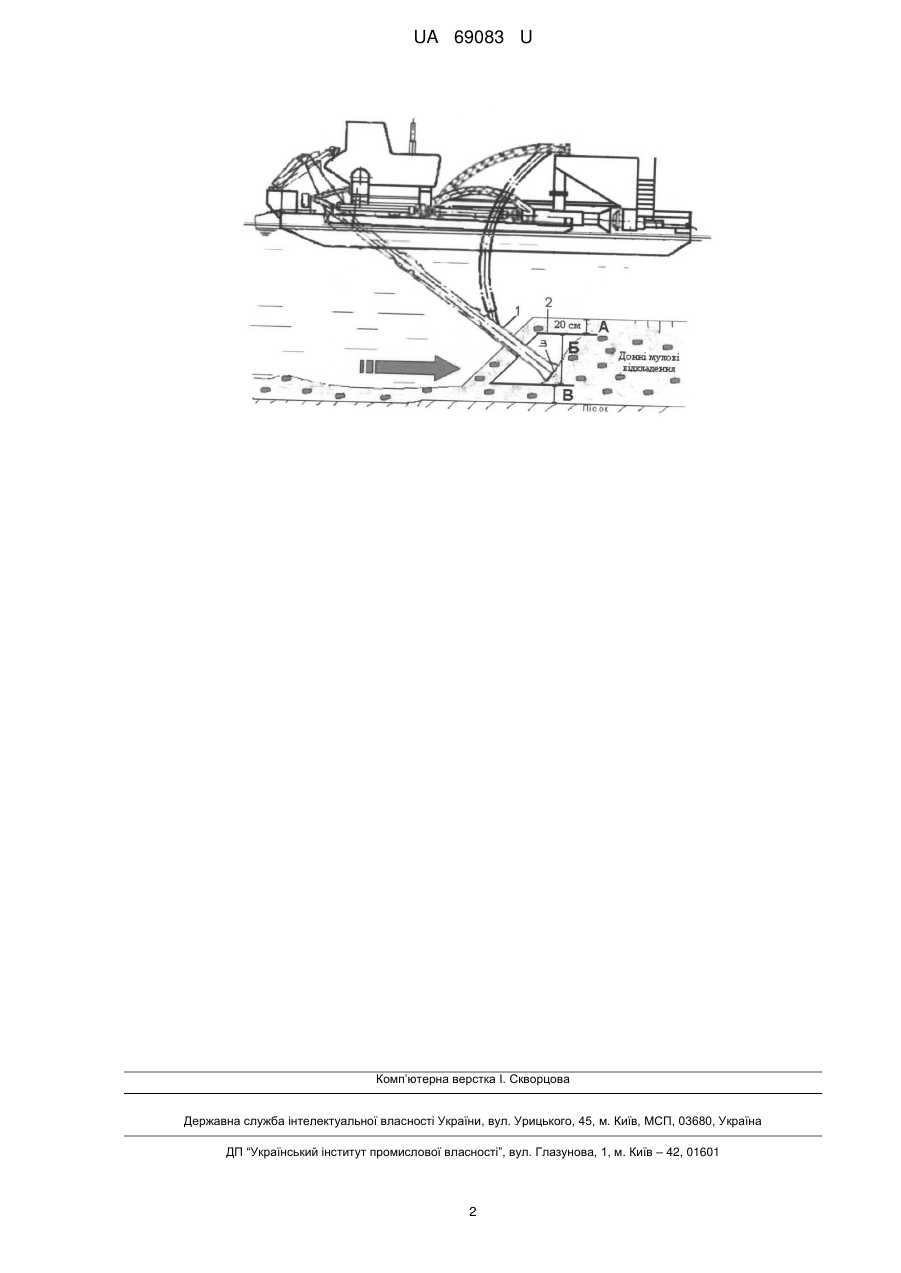

Реферат: Спосіб екологічного оздоровлення заплавних водойм включає відсмоктування мулових відкладень за допомогою шнека. Видалення донних мулових відкладів здійснюється за рахунок відсмоктування їх середнього шару, залишаючи при цьому поверхневий шар товщиною приблизно 20 см. UA 69083 U (12) UA 69083 U UA 69083 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до екології водного господарства, зокрема до екологічного оздоровлення заплавних водойм. Відомий спосіб видалення донних мулових відкладів з-під води для екологічного оздоровлення заплавних водойм є шнековий спосіб, який здійснюється за допомогою шнека з подачею або без неї повітря для розрідження відкладів [1]. Недоліком цього способу є те, що в процесі видалення донних мулових відкладів з водойми видаляється і поверхневий шар дна, який відіграє важливу роль у формуванні біопродукційного потенціалу та формує нерестові площадки для риб. Задача корисної моделі - зберегти поверхневий шар дна при проведенні меліоративних робіт, що забезпечить швидке відновлення запасів кормових організмів і створення нерестових площ. Задача вирішується тим, що видалення донних мулових відкладів здійснюється за рахунок відсмоктування їх середнього шару, залишаючи при цьому поверхневий шар товщиною приблизно 20 см. Принцип способу видалення донних мулових відкладів представлено на кресленні схеми роботи мулозбірника де: 1 - труба забору мулу; 2 - мулозбірник; 3 - сопло заборного пристрою; А - поверхневий шар мулу; Б - відбираний шар мулу; В - нижня частина мулу;  - напрям забору мулу. Випробування даного способу проводились на озері Лягушка, яке розташоване в нижній зоні гирлової ділянки річки Дніпро на вершині острова Черкаський. Озеро має овальну форму і витягнуте з північного сходу на південний захід. Довжина його -1,5 км, найбільша ширина - 600 м., площа -0,72 км , об'єм - 0,64 млн.м . Ложе водойма представляє собою виражену впадину, але з рівним рельєфом піщаного дна, яке має шар мулових відкладів товщиною приблизно 2,5 м. Найбільша глибина озера - 1,7 м, середня - 0,9 м, прозорість води сягає до 0,5 м. За схемою видно, що у земснаряді (на кресленні не позначено) труба забору мулу (1) улаштована таким чином, що відкрита нижня частина мулозбірнику (2) врізається в шар донних відкладів на певній висоті (шар В) від піщаного дна озера, а верхня частина не захоплює приблизно 20 см поверхневого шару (шар А) мулових відкладів. В результаті агрегат відбирає тільки частину мулових мас (шар Б), яка потрапила у зону дії сопла заборного пристрою (3). Відбір мулових відкладів здійснюється наступним чином: при просуванні земснаряду з мулозбірником (2) вперед у зону дії сопла заборного пристрою (3) потрапляє частина мулових мас (шар Б), яка відсмоктується трубою забору мулу (1). В результаті верхній шар мулу (А) товщиною приблизно 20 см. залишається незачепленим і в міру просування земснаряду з мулозбірником (2) вперед осідає на шар донних відкладень (В), що забезпечує збереження донних біоценозів. Таким чином, за даною технологією одночасно проводиться видалення з озера накопиченого мулу і рекультивація поверхневого шару дна, що забезпечує як швидке відновлення запасів кормових організмів, так і збереження нерестових площ. При використанні традиційних методів проведення меліоративних робіт водоймі для відновлення біопродукційного потенціалу необхідно приблизно 3 роки, запропонований спосіб екологічного оздоровлення заплавних водойм дозволяє скоротити цей період до декількох місяців. Джерела інформації: 1. Шнюков Е.Ф., Шестопалов В.М., Яковлев Е.А. и др. Экологическая геология Украины. Справочное пособие. - К.: "Наукова думка", 1993. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб екологічного оздоровлення заплавних водойм, який включає відсмоктування мулових відкладень за допомогою шнека, який відрізняється тим, що видалення донних мулових відкладів здійснюється за рахунок відсмоктування їх середнього шару, залишаючи при цьому поверхневий шар товщиною приблизно 20 см. 1 UA 69083 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
