Пристрій для кріплення облицьовувальних елементів фасаду будівлі (варіанти)

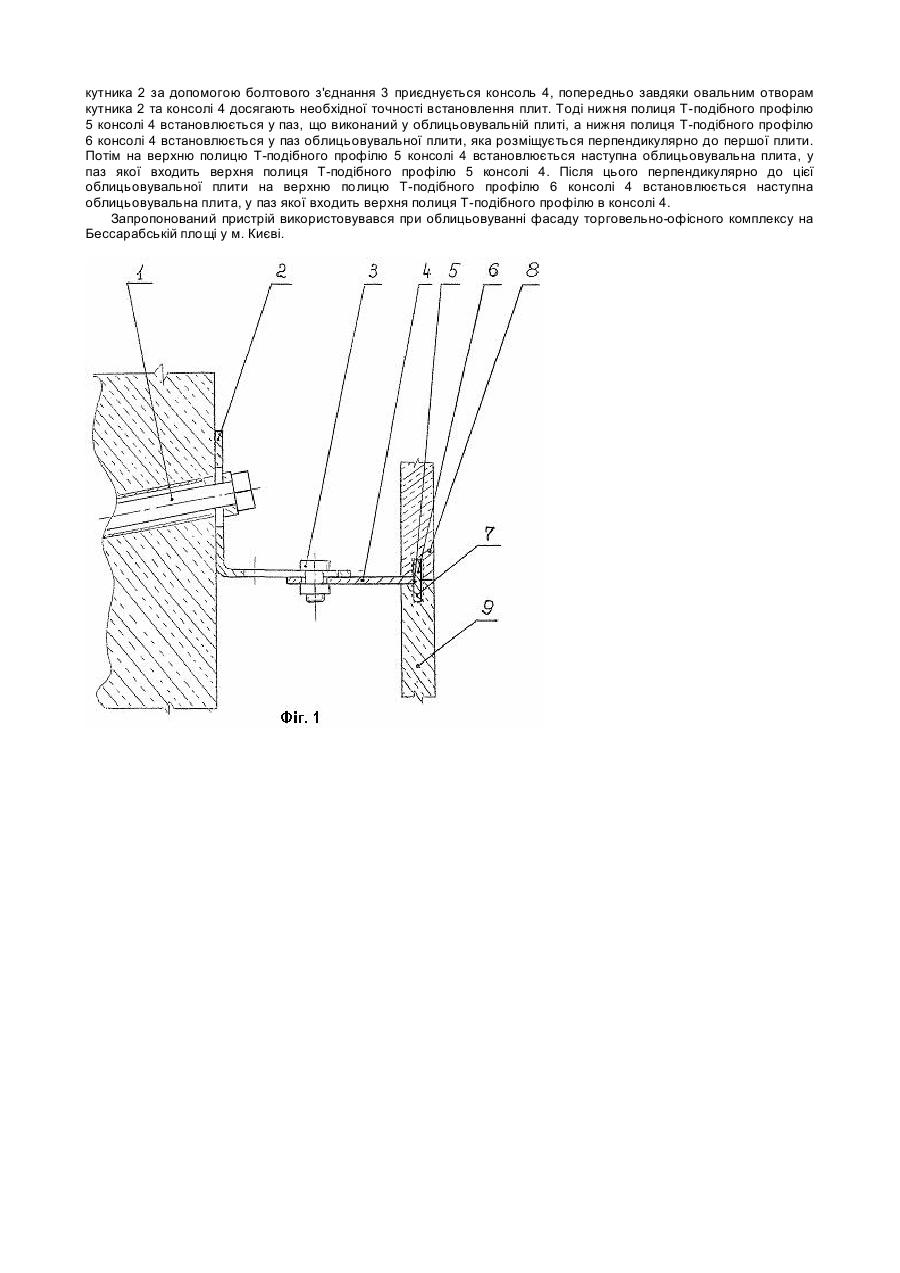

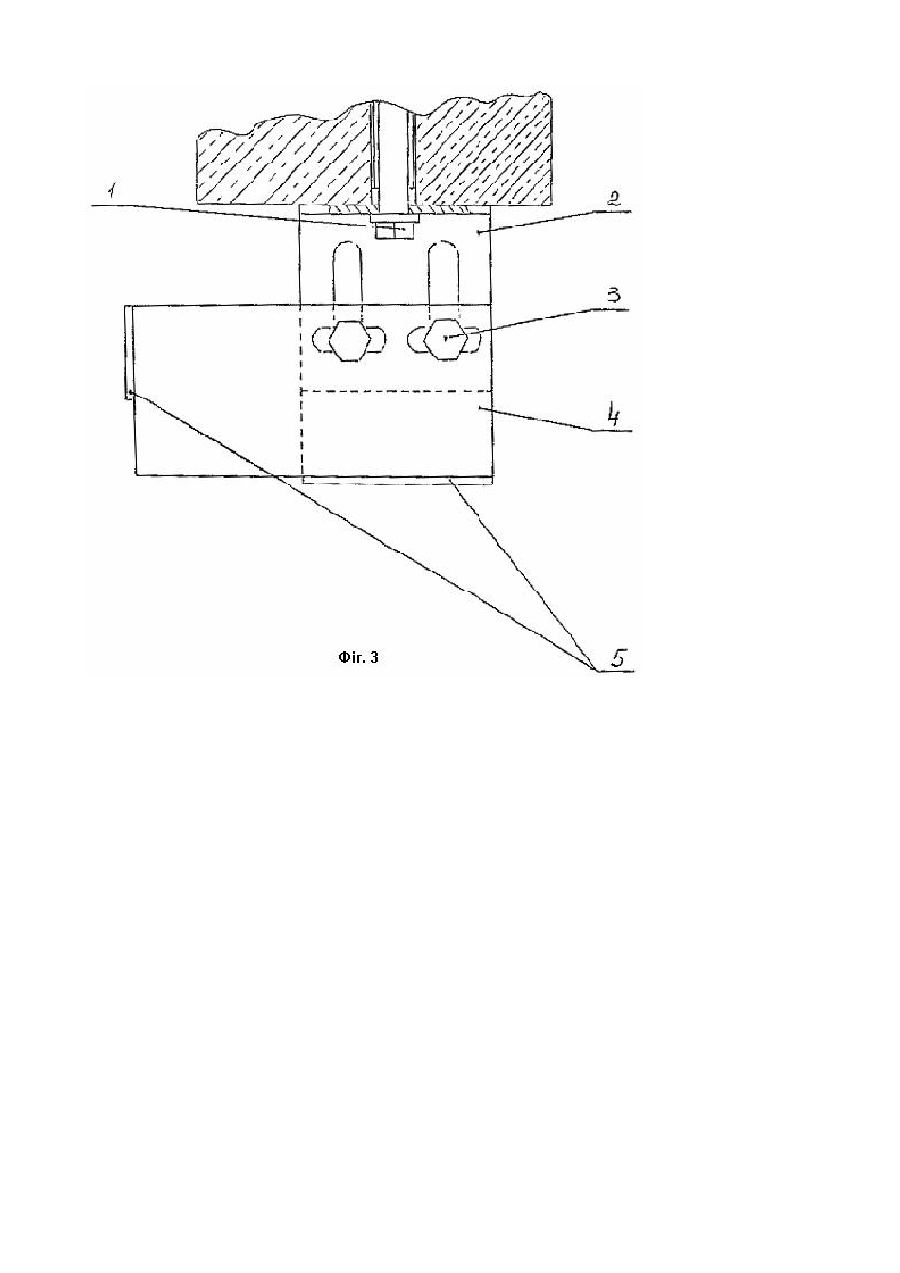

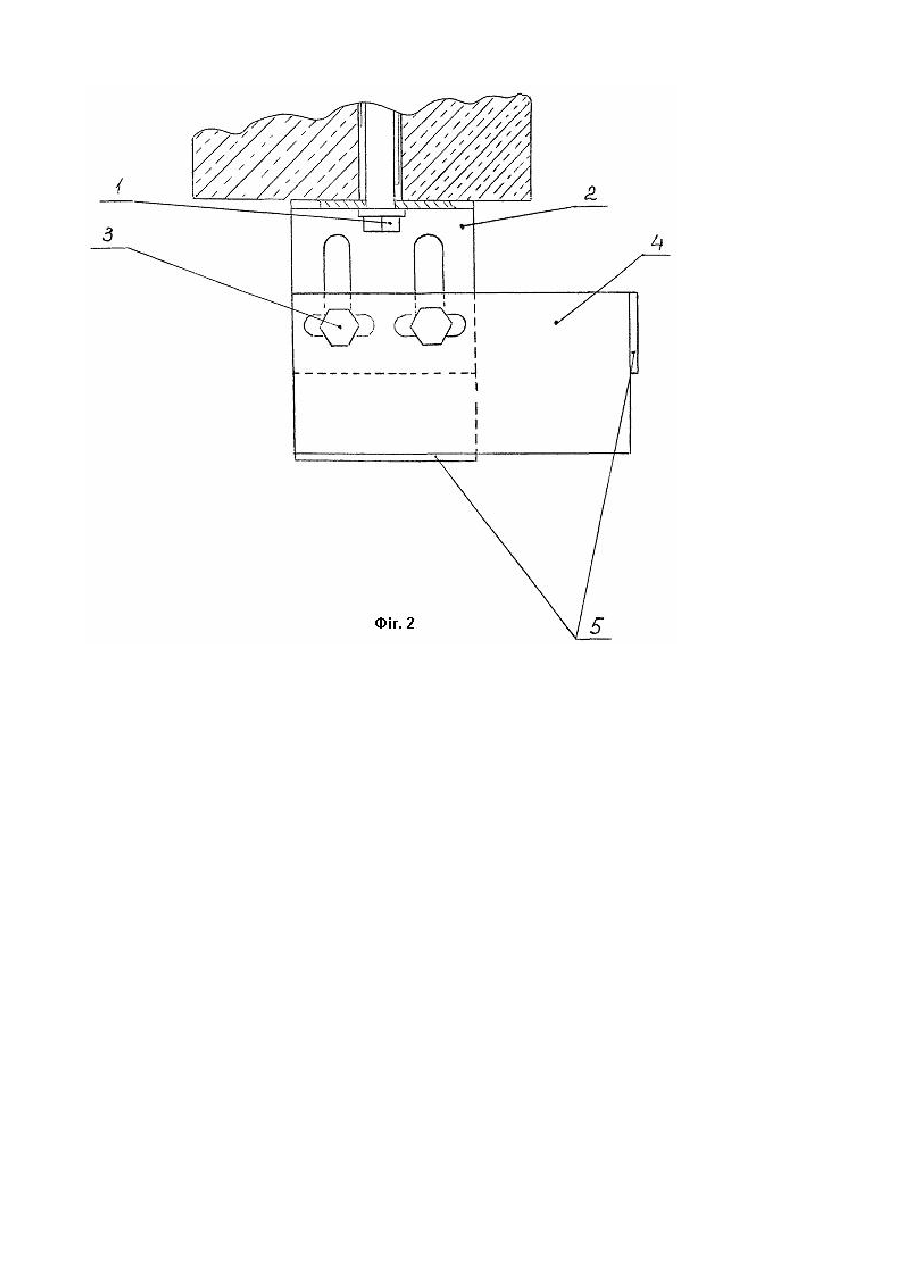

Винахід відноситься до будівництва і призначений для облицьовування зовнішніх стін, цоколів, фасадів будівель та споруд з влаштуванням повітряного прошарку між облицьовувальним матеріалом та стіною, наприклад, гранітними та мармуровими плитами великих розмірів. Відомий пристрій для кріплення облицьовування фасаду будівлі, який містить анкер, що закріплюється до несучої конструкції, він виконаний у вигляді еластичної пластини з отворами, в один з яких проходить кріпильний стрижень, а також фіксуючий елемент [SU, А.С. №1724837 МПК7 E04F13/08]. Недоліком цього пристрою є недостатня надійність кріплення і низька точність установлювання облицьовувальних елементів. Найбільш близьким за технічною суттю до пристрою, що заявляється, є вибраний за прототип пристрій для кріплення облицьовувальних плит. Цей пристрій складається з анкера, що кріпиться до несучої стіни, кутника, який має овальний отвір для кріплення до анкера, пластину із повздовжнім стрижневим фіксатором на одному кінці, кутник і пластина мають овальні отвори для болтового з'єднання [RU Патент №2105847 МПК7 E04F13/08]. Недоліком прототипу являється мала надійність кріплення в процесі експлуатації. Поздовжній стрижневий фіксатор, який розмішується у середині верхньої та нижньої облицьовувальних плит, має малу площу стикання з облицьовувальною плитою, створює небезпеку виникнення тріщин сколів та інших дефектів при облицьовуванні будівель, та в процесі їх експлуатації. В основу винаходу поставлена задача вдосконалення пристрою для кріплення важких великопанельних облицьовувальних плит до стін будівель, в якому шляхом модифікації елементу кріплення облицьовувальних плит між собою, забезпечується висока надійність кріплення облицьовувальних плит та якість облицьовування, а також створюється можливість розміщувати монолітне на одному рівні взаємно перпендикулярні облицьовувальні плити рогу будівлі. Поставлена задача вирішується тим, що у пристрої для кріплення облицьовувальних елементів до фасаду будівлі, який містить анкер, що кріпиться до несучої стіни, на якому закріплений кутник, що має пересувне жорстке з'єднання з консоллю, згідно з винаходом, на кінці консолі, по всій довжині вона має Т-подібний профіль, наприклад, приварену фіксуючу планку, причому місце зварювального шва - середина планки, яка витримує навантаження у 500кг. По другому варіанту поставлена задача вирішується тим, що у пристрої для кріплення облицьовувальних елементів до фасаду будівлі, який містить анкер, що кріпиться до несучої стіни, на якому закріплений кутник, що має пересувне жорстке з'єднання з консоллю, згідно з винаходом, консоль виконана видовженою вправо (або вліво) від правого (або лівого) боку кутника на відстань від нього, що не менше ширини консолі, причому торець видовженої частини консолі та прилеглий до нього зовнішній бік консолі не менш ніж на половину своєї довжини мають Т-подібні профілі. Це можуть бути приварені фіксуючі планки, причому місце зварювальних швів середина планок. Запропонована конструкція забезпечує високу надійність кріплення за рахунок того, що Т-подібний профіль, який знаходиться на кінці консолі, по всій своїй площині заглиблюється у місці стику облицьовувальних плит, як у верхню, так і у нижню плиту, вздовж горизонтальних граней облицьовувальних плит. По другому варіанту запропонована конструкція кріплення забезпечує можливість якісного та надійного монолітного облицьовування рогу будівлі за рахунок того, що взаємно перпендикулярно розміщені плити, які створюють ріг будівлі, точно виставляються на площині однієї консолі. При цьому не порушується цільність облицьовувальних плит, що значно підвищує надійність та якість облицьовування. Суть винаходу пояснюється кресленнями. На Фіг.1 зображений загальний вигляд пристрою для кріплення облицьовувальних елементів до фасаду будівлі (варіант 1). На Фіг.2 зображений загальний вигляд пристрою для кріплення облицьовувальних елементів до фасаду будівлі по другому варіанту з видовженням консолі вправо. На Фіг.3 зображений загальний вигляд пристрою для кріплення облицьовувальних елементів до фасаду будівлі по другому варіанту з видовженням консолі вліво. Пристрій містить анкері, який під кутом 15°-20° кріпиться до стіни. До анкера 1 приєднаний кутник 2, до якого за допомогою болтового з'єднання 3 жорстко приєднана консоль 4. Кутник 2 та консоль 4 у місцях болтового з'єднання мають овальні отвори, що дають можливість при монтажі облицьовувальних плит регулювати їх встановлення по горизонталі та вертикалі. Кінець консолі 4 має Т-подібний профіль 5 з верхньою полицею 6 і нижньою полицею 7. Плити облицювання верхня 8 та нижня 9 мають у гранях, що стикуються, повздовжні пази, розміри яких ідентичні розмірам верхньої 6 та нижньої 7 полицям консолі 4. По другому варіанту пристрій містить анкер 1, який під кутом 15°-20° кріпиться до стіни. До анкера 1 приєднаний кутник 2, до якого за допомогою болтового з'єднання 3 жорстко приєднана консоль 4. Кутник 2 та консоль 4 у місцях болтового з'єднання мають овальні отвори, що дають можливість при монтажі облицьовувальних плит регулювати їх встановлення по горизонталі та вертикалі. Консоль 4 видовжена вправо від правого боку кутника 2 (Фіг.2), або вліво від лівого боку кутника 2 (Фіг.3) на відстань від кутника 2, що не менше ширини консолі. Торець видовженої частини консолі 4 має Т-подібний профіль 5 довжиною не менш половини довжини торця. Прилеглий до торця бік консолі має Т-подібний профіль 6 довжиною не менше половини довжини консолі. Всі деталі пристрою для кріплення, крім болтового з'єднання 3, виготовляються із нержавіючої сталі 04Х18Н10, а болтове з'єднання 3 із корозійностійкої сталі 20Х13. Пристрій для кріплення працює наступним чином. Кутник 2 за допомогою анкера 1 кріпиться до несучої стіни. До горизонтальної полиці кутника 2 за допомогою болтового з'єднання 3 приєднується консоль 4, попередньо завдяки овальним отворам кутника 2 та консолі 4 досягають необхідної точності встановлення плит. Тоді нижня полиця 7 заходить у паз нижньої плити 9, а верхню плиту 8 встановлюють відповідним пазом на верхню полицю 6. По другому варіанту кутник 2 за допомогою анкера 1 кріпиться до несучої стіни. До горизонтальної полиці кутника 2 за допомогою болтового з'єднання 3 приєднується консоль 4, попередньо завдяки овальним отворам кутника 2 та консолі 4 досягають необхідної точності встановлення плит. Тоді нижня полиця Т-подібного профілю 5 консолі 4 встановлюється у паз, що виконаний у облицьовувальній плиті, а нижня полиця Т-подібного профілю 6 консолі 4 встановлюється у паз облицьовувальної плити, яка розміщується перпендикулярно до першої плити. Потім на верхню полицю Т-подібного профілю 5 консолі 4 встановлюється наступна облицьовувальна плита, у паз якої входить верхня полиця Т-подібного профілю 5 консолі 4. Після цього перпендикулярно до цієї облицьовувальної плити на верхню полицю Т-подібного профілю 6 консолі 4 встановлюється наступна облицьовувальна плита, у паз якої входить верхня полиця Т-подібного профілю в консолі 4. Запропонований пристрій використовувався при облицьовуванні фасаду торговельно-офісного комплексу на Бессарабській площі у м. Києві.
