Несучий каркас навісного фасаду будівлі

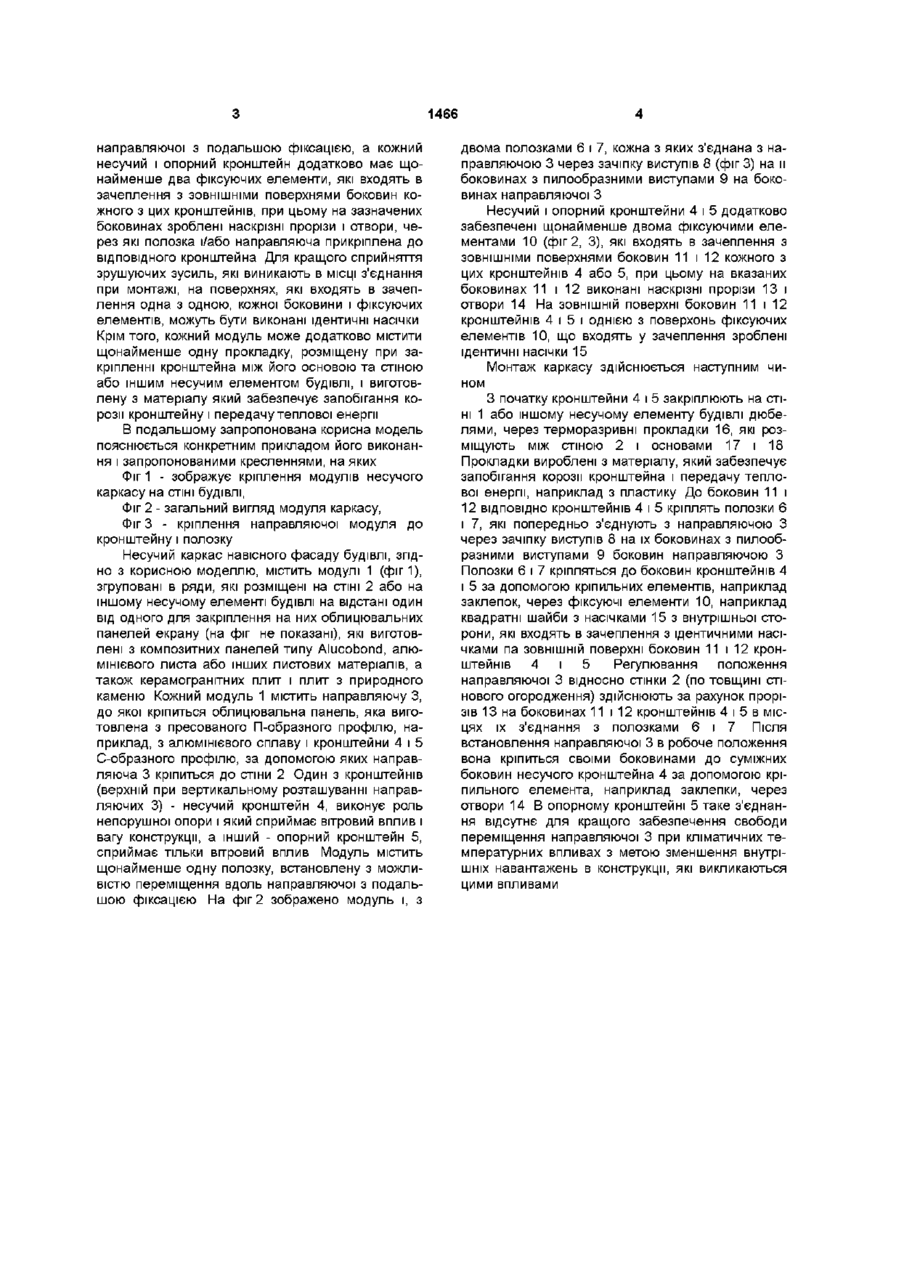

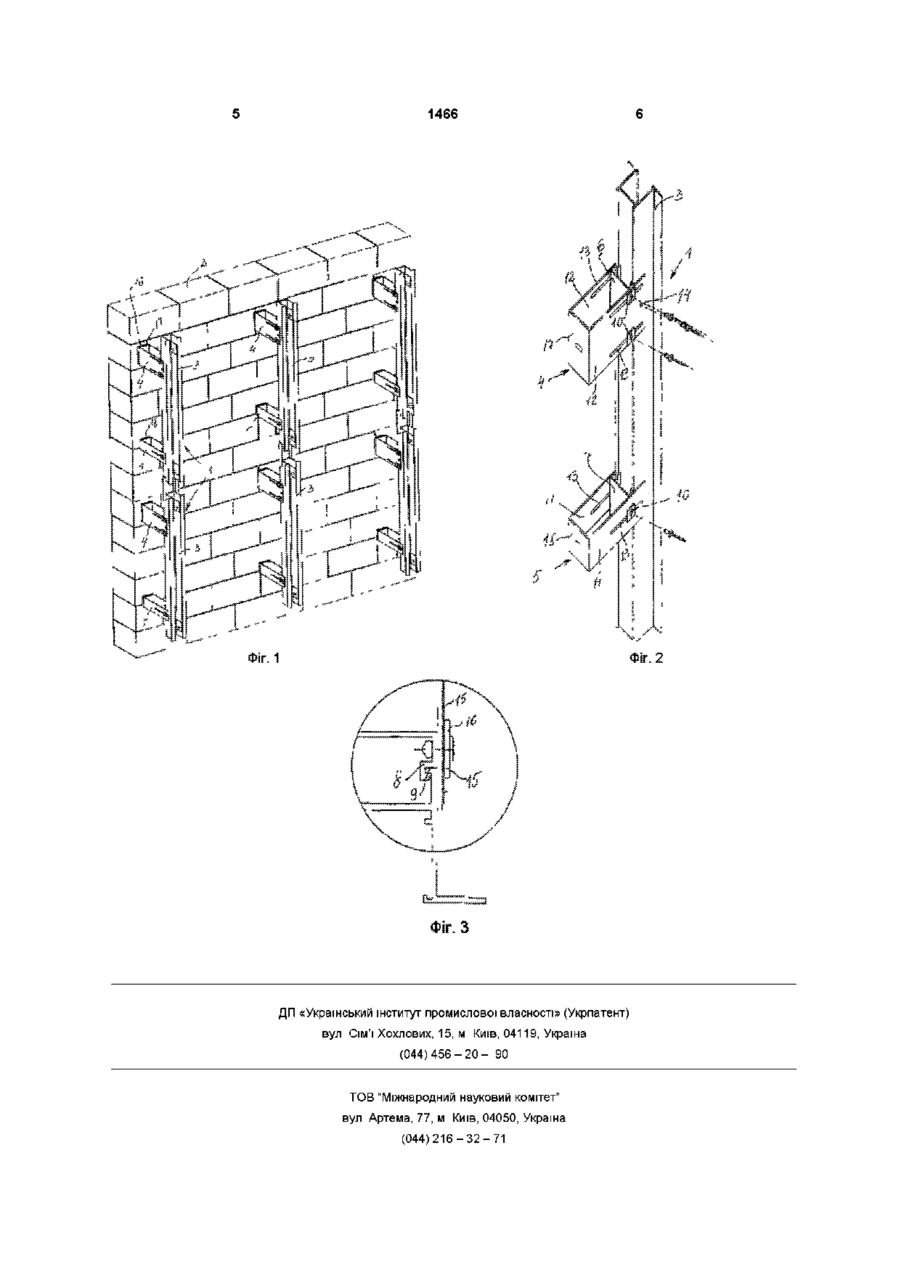

1 Несучий каркас навісного фасаду будівлі, який містить групу модулів, кожний з яких має щонайменше один несучий кронштейн і один опорний кронштейн для кріплення модуля до стіни або іншого несучого елементу будівлі, і прикріплену до них напрямну для кріплення облицювання екрана, який відрізняється тим, що кожний модуль додатково містить щонайменше один полозок, встановлений з можливістю переміщення поздовж напрямної з подальшою фіксацією, а кожний несучий і опорний кронштейн додатково має щонайменше два фіксуючих елементи, які входять в зачеплення з ЗОВНІШНІМИ поверхнями боковин кожного з цих кронштейнів, при цьому на зазначених боковинах виконані наскрізні прорізи і отвори, через які полозок і/або напрямна прикріплені до ВІДПОВІДНОГО кронштейна 2 Несучий каркас по п 1, який відрізняється тим, що на поверхнях, які входять в зачеплення одна з одною, кожної боковини і фіксуючих елементів виконані ідентичні насічки 3 Несучий каркас по будь-якому з пп 1,2, який відрізняється тим, що кожний модуль додатково містить щонайменше одну прокладку, розміщену при закріпленні кронштейна між його основою та стіною або іншим несучим елементом будівлі і виготовлену з матеріалу, який забезпечує запобігання корозії кронштейна і передачу теплової енергії Дана корисна модель відноситься до будівництва і може бути використана для навісних фасадів різних систем, які кріпляться до стін або інших несучих елементів будівлі Відомий несучий каркас навісного фасаду будівлі [див проект «Tausend Ideen em Material» фірми Alusuisse Smgen GmbH (Німеччина), 1997 p ] , який вміщує групу модулей, кожний з яких має щонайменше один несучий кронштейн і один опорний кронштейн для закріплення модуля до стіни або іншого несучого елементу будівлі, і прикріплену до них направляючу для закріплення облицювання екрану Після закріплення кронштейнів на СТІНІ та вирівнювання направляючої відносно стіни , направляючу закріплюють в несучому і опорному кронштейнах, за допомогою елементів для кріплення, наприклад заклепок, через отвори які просвердлюють в кронштейнах і направляючій після встановлення її в робочому положенні люванню отворів для з єднання направляючої з кронштейнами Крім того, ступінь компенсації термічного розширення направляючої обмежена довжиною прорізу в опорному кронштейні, через який направляюча кріпиться до нього В основу даної корисної моделі поставлена задача розробки несучого каркасу навісного фасаду будівлі, який би забезпечував за рахунок конструктивного виконання з'єднання направляючої з несучим і опорним кронштейнами, підвищення технологічності І скорочення часу монтажу каркасу при одночасному забезпеченні вільного переміщення направляючої при кліматичних температурних впливах Поставлена задача вирішується тим, що в несучому каркасі навісного фасаду будівлі, який містить групу модулів, кожний з яких має щонайменше один несучий кронштейн і один опорний кронштейн для кріплення модуля до стіни або іншого несучого елементу будівлі, і прикріплену до них направляючу для кріплення облицювання екрану, згідно корисної моделі, кожний модуль додатково містить щонайменше одну полозку, встановлену з можливістю переміщення вдоль Конструкція відомого каркасу не забезпечує можливості проведення його швидкого і технологічного монтажу на СТІНІ або на іншому несучому елементі будівлі, так як в процесі монтажу необхідно виконувати додаткові операції по висверд (О (О 1466 направляючої з подальшою фіксацією, а кожний несучий і опорний кронштейн додатково має щонайменше два фіксуючих елементи, які входять в зачеплення з ЗОВНІШНІМИ поверхнями боковин кожного з цих кронштейнів, при цьому на зазначених боковинах зроблені наскрізні прорізи і отвори, через які полозка і/або направляюча прикріплена до ВІДПОВІДНОГО кронштейна Для кращого сприйняття зрушуючих зусиль, які виникають в МІСЦІ з'єднання при монтажі, на поверхнях, які входять в зачеплення одна з одною, кожної боковини і фіксуючих елементів, можуть бути виконані ідентичні насічки Крім того, кожний модуль може додатково містити щонайменше одну прокладку, розміщену при закріпленні кронштейна між його основою та стіною або іншим несучим елементом будівлі, і виготовлену з матеріалу який забезпечує запобігання корозії кронштейну і передачу теплової енергії В подальшому запропонована корисна модель пояснюється конкретним прикладом його виконання і запропонованими кресленнями, на яких Фіг 1 - зображує кріплення модулів несучого каркасу на СТІНІ будівлі, Фіг 2 - загальний вигляд модуля каркасу, Фіг 3 - кріплення направляючої модуля до кронштейну і полозку Несучий каркас навісного фасаду будівлі, згідно з корисною моделлю, містить модулі 1 (фіг1), згруповані в ряди, які розміщені на СТІНІ 2 або на іншому несучому елементі будівлі на відстані один від одного для закріплення на них облицювальних панелей екрану (на фіг не показані), які виготовлені з композитних панелей типу Alucobond, алюмінієвого листа або інших листових матеріалів, а також керамогранітних плит і плит з природного каменю Кожний модуль 1 містить направляючу З, до якої кріпиться облицювальна панель, яка виготовлена з пресованого П-образного профілю, наприклад, з алюмінієвого сплаву і кронштейни 4 і 5 С-образного профілю, за допомогою яких направляюча 3 кріпиться до стіни 2 Один з кронштейнів (верхній при вертикальному розташуванні направляючих 3) - несучий кронштейн 4, виконує роль непорушної опори і який сприймає вітровий вплив і вагу конструкції, а інший - опорний кронштейн 5, сприймає тільки вітровий вплив Модуль містить щонайменше одну полозку, встановлену з можливістю переміщення вдоль направляючої з подальшою фіксацією На фіг 2 зображено модуль і, з двома полозками 6 і 7, кожна з яких з'єднана з направляючою 3 через зачіпку виступів 8 (фіг 3) на и боковинах з пилообразними виступами 9 на боковинах направляючої З Несучий і опорний кронштейни 4 і 5 додатково забезпечені щонайменше двома фіксуючими елементами 10 (фіг 2, 3), які входять в зачеплення з ЗОВНІШНІМИ поверхнями боковин 11 і 12 кожного з цих кронштейнів 4 або 5, при цьому на вказаних боковинах 11 і 12 виконані наскрізні прорізи 13 і отвори 14 На ЗОВНІШНІЙ поверхні боковин 11 і 12 кронштейнів 4 і 5 і однією з поверхонь фіксуючих елементів 10, що входять у зачеплення зроблені ідентичні насічки 15 Монтаж каркасу здійснюється наступним чином З початку кронштейни 4 і 5 закріплюють на СТІНІ 1 або іншому несучому елементу будівлі дюбелями, через терморазривні прокладки 16, які розміщують між стіною 2 і основами 17 і 18 Прокладки вироблені з матеріалу, який забезпечує запобігання корозії кронштейна і передачу теплової енергії, наприклад з пластику До боковин 11 і 12 ВІДПОВІДНО кронштейнів 4 і 5 кріплять полозки 6 і 7, які попередньо з'єднують з направляючою З через зачіпку виступів 8 на їх боковинах з пилообразними виступами 9 боковин направляючою З Полозки 6 і 7 кріпляться до боковин кронштейнів 4 і 5 за допомогою кріпильних елементів, наприклад заклепок, через фіксуючі елементи 10, наприклад квадратні шайби з насічками 15 з внутрішньої сторони, які входять в зачеплення з ідентичними насічками па ЗОВНІШНІЙ поверхні боковин 11 і 12 кронштейнів 4 і 5 Регулювання положення направляючої 3 відносно стінки 2 (по товщині стінового огородження) здійснюють за рахунок прорізів 13 на боковинах 11 і 12 кронштейнів 4 і 5 в місцях їх з'єднання з полозками 6 і 7 Після встановлення направляючої 3 в робоче положення вона кріпиться своїми боковинами до суміжних боковин несучого кронштейна 4 за допомогою кріпильного елемента, наприклад заклепки, через отвори 14 В опорному кронштейні 5 таке з'єднання відсутнє для кращого забезпечення свободи переміщення направляючої 3 при кліматичних температурних впливах з метою зменшення внутрішніх навантажень в конструкції, які викликаються цими впливами 1466 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
