Дискретний дренаж за підпірною стінкою

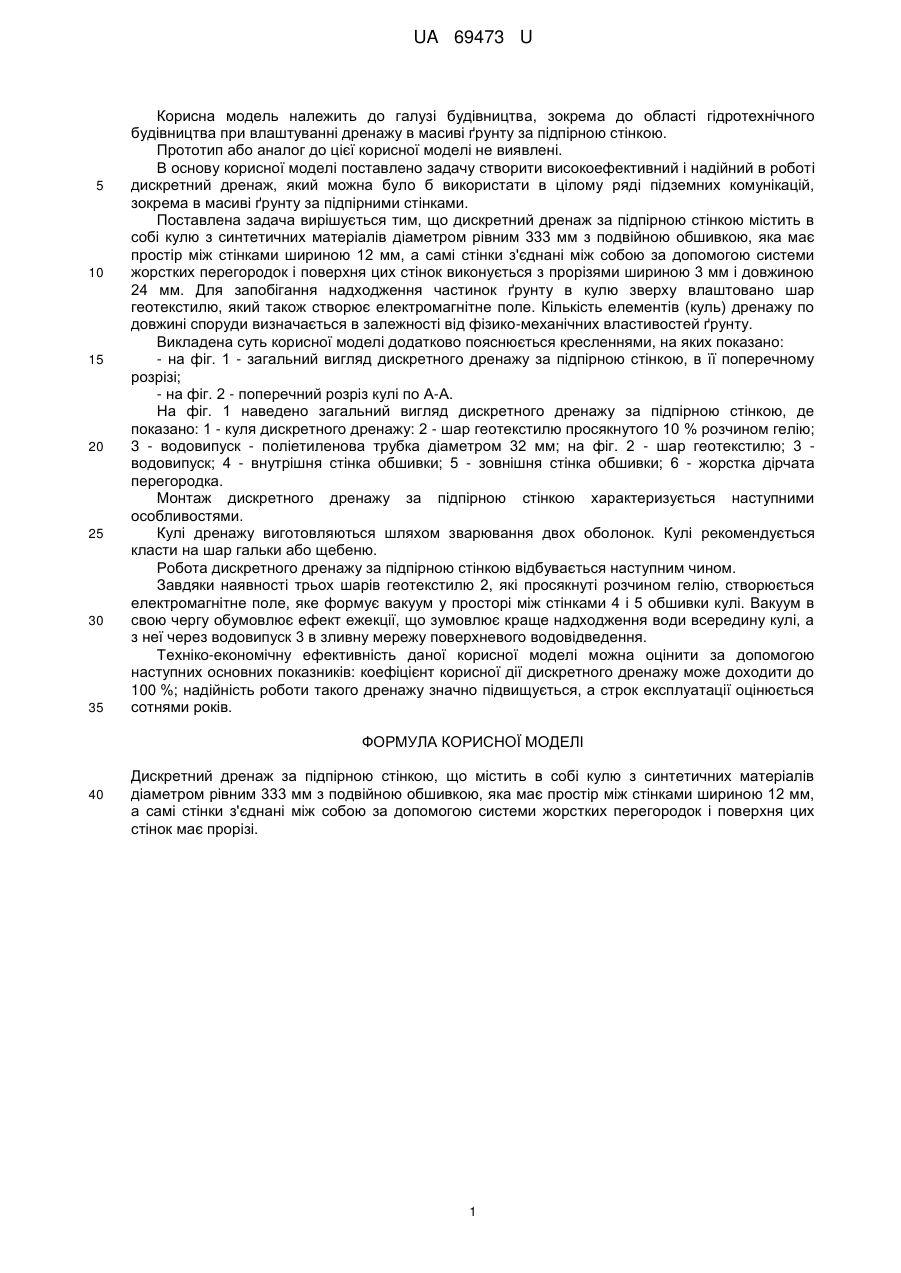

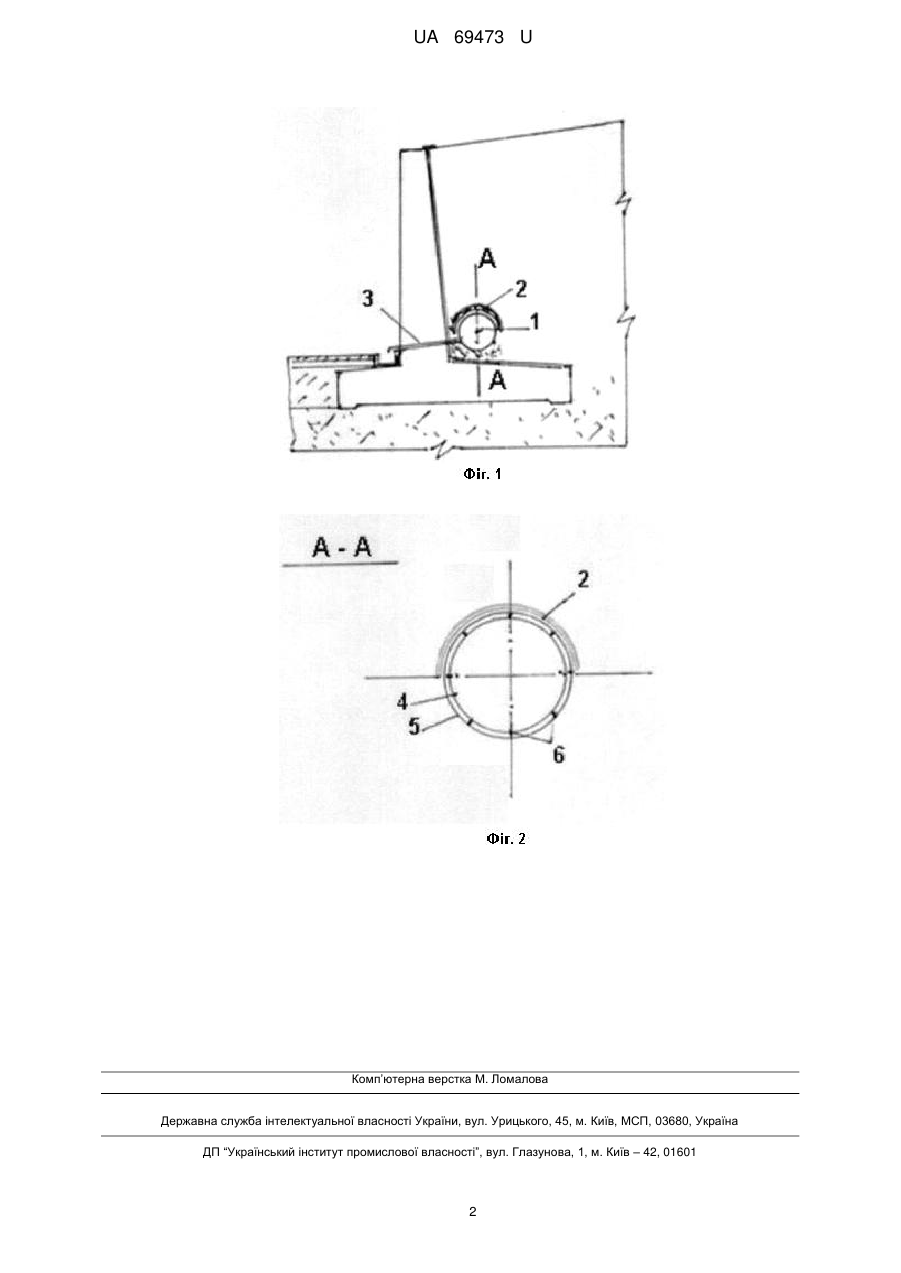

Реферат: Дискретний дренаж за підпірною стінкою містить в собі кулю з синтетичних матеріалів діаметром рівним 333 мм з подвійною обшивкою, яка має простір між стінками шириною 12 мм. Стінки з'єднані між собою за допомогою системи жорстких перегородок і поверхня цих стінок має прорізі. UA 69473 U (12) UA 69473 U UA 69473 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, зокрема до області гідротехнічного будівництва при влаштуванні дренажу в масиві ґрунту за підпірною стінкою. Прототип або аналог до цієї корисної моделі не виявлені. В основу корисної моделі поставлено задачу створити високоефективний і надійний в роботі дискретний дренаж, який можна було б використати в цілому ряді підземних комунікацій, зокрема в масиві ґрунту за підпірними стінками. Поставлена задача вирішується тим, що дискретний дренаж за підпірною стінкою містить в собі кулю з синтетичних матеріалів діаметром рівним 333 мм з подвійною обшивкою, яка має простір між стінками шириною 12 мм, а самі стінки з'єднані між собою за допомогою системи жорстких перегородок і поверхня цих стінок виконується з прорізями шириною 3 мм і довжиною 24 мм. Для запобігання надходження частинок ґрунту в кулю зверху влаштовано шар геотекстилю, який також створює електромагнітне поле. Кількість елементів (куль) дренажу по довжині споруди визначається в залежності від фізико-механічних властивостей ґрунту. Викладена суть корисної моделі додатково пояснюється кресленнями, на яких показано: - на фіг. 1 - загальний вигляд дискретного дренажу за підпірною стінкою, в її поперечному розрізі; - на фіг. 2 - поперечний розріз кулі по А-А. На фіг. 1 наведено загальний вигляд дискретного дренажу за підпірною стінкою, де показано: 1 - куля дискретного дренажу: 2 - шар геотекстилю просякнутого 10 % розчином гелію; 3 - водовипуск - поліетиленова трубка діаметром 32 мм; на фіг. 2 - шар геотекстилю; 3 водовипуск; 4 - внутрішня стінка обшивки; 5 - зовнішня стінка обшивки; 6 - жорстка дірчата перегородка. Монтаж дискретного дренажу за підпірною стінкою характеризується наступними особливостями. Кулі дренажу виготовляються шляхом зварювання двох оболонок. Кулі рекомендується класти на шар гальки або щебеню. Робота дискретного дренажу за підпірною стінкою відбувається наступним чином. Завдяки наявності трьох шарів геотекстилю 2, які просякнуті розчином гелію, створюється електромагнітне поле, яке формує вакуум у просторі між стінками 4 і 5 обшивки кулі. Вакуум в свою чергу обумовлює ефект ежекції, що зумовлює краще надходження води всередину кулі, а з неї через водовипуск 3 в зливну мережу поверхневого водовідведення. Техніко-економічну ефективність даної корисної моделі можна оцінити за допомогою наступних основних показників: коефіцієнт корисної дії дискретного дренажу може доходити до 100 %; надійність роботи такого дренажу значно підвищується, а строк експлуатації оцінюється сотнями років. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Дискретний дренаж за підпірною стінкою, що містить в собі кулю з синтетичних матеріалів діаметром рівним 333 мм з подвійною обшивкою, яка має простір між стінками шириною 12 мм, а самі стінки з'єднані між собою за допомогою системи жорстких перегородок і поверхня цих стінок має прорізі. 1 UA 69473 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
