Пристрій для утворення направлених тріщин в свердловинах

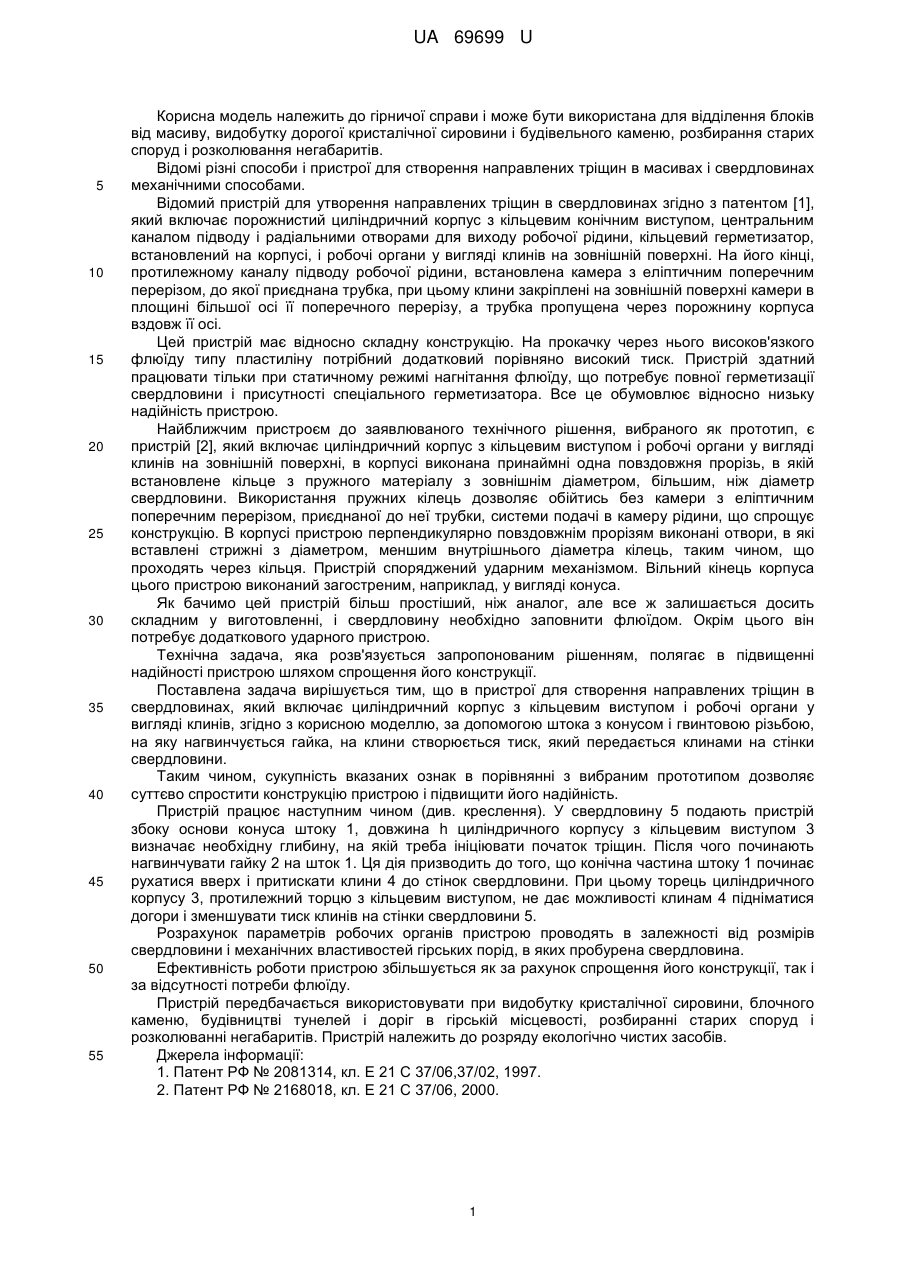

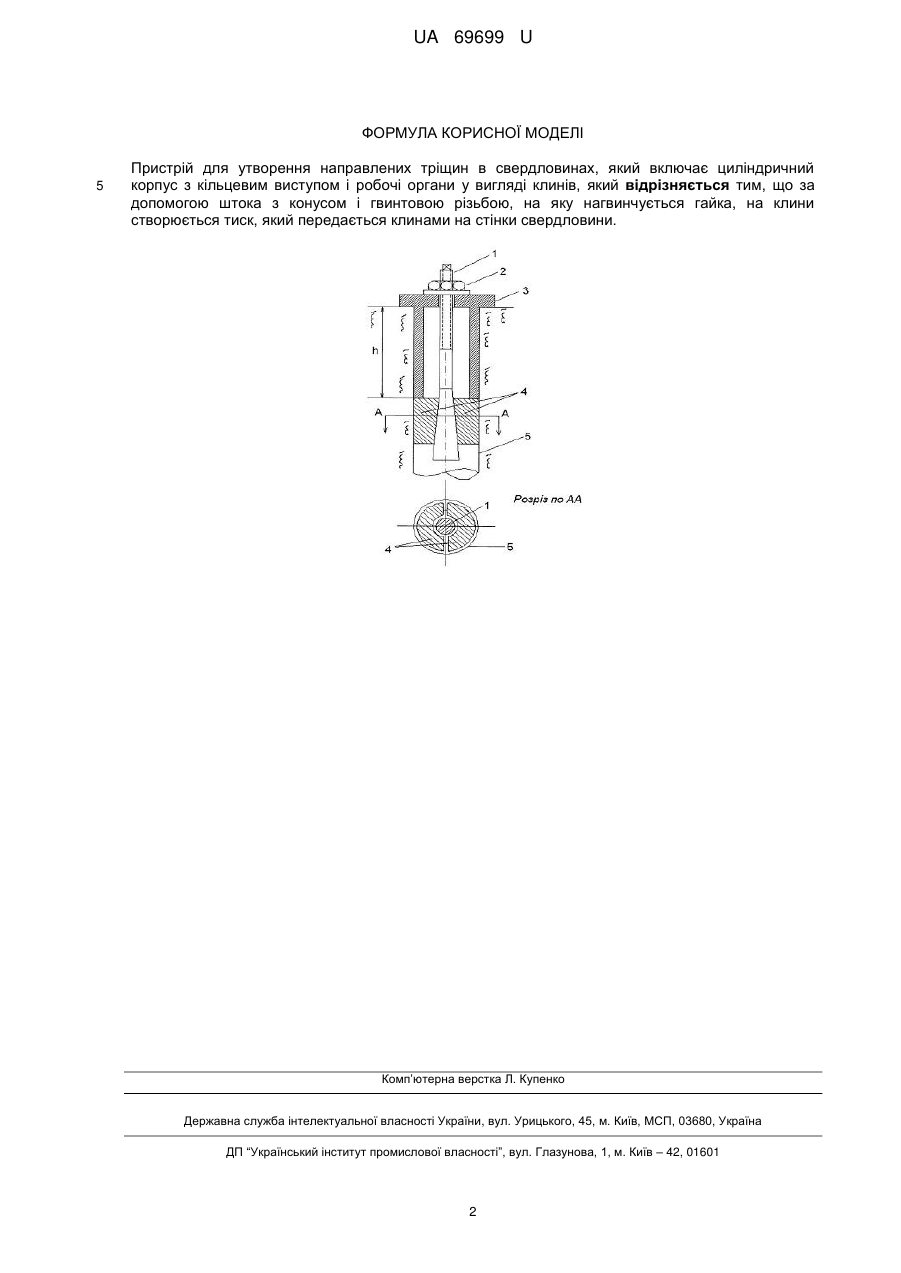

Реферат: Пристрій для утворення направлених тріщин в свердловинах включає циліндричний корпус з кільцевим виступом і робочі органи у вигляді клинів. За допомогою штока з конусом і гвинтовою різьбою, на яку нагвинчується гайка, на клини створюється тиск, який передається клинами на стінки свердловини. UA 69699 U (54) ПРИСТРІЙ ДЛЯ УТВОРЕННЯ НАПРАВЛЕНИХ ТРІЩИН В СВЕРДЛОВИНАХ UA 69699 U UA 69699 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої справи і може бути використана для відділення блоків від масиву, видобутку дорогої кристалічної сировини і будівельного каменю, розбирання старих споруд і розколювання негабаритів. Відомі різні способи і пристрої для створення направлених тріщин в масивах і свердловинах механічними способами. Відомий пристрій для утворення направлених тріщин в свердловинах згідно з патентом [1], який включає порожнистий циліндричний корпус з кільцевим конічним виступом, центральним каналом підводу і радіальними отворами для виходу робочої рідини, кільцевий герметизатор, встановлений на корпусі, і робочі органи у вигляді клинів на зовнішній поверхні. На його кінці, протилежному каналу підводу робочої рідини, встановлена камера з еліптичним поперечним перерізом, до якої приєднана трубка, при цьому клини закріплені на зовнішній поверхні камери в площині більшої осі її поперечного перерізу, а трубка пропущена через порожнину корпуса вздовж її осі. Цей пристрій має відносно складну конструкцію. На прокачку через нього високов'язкого флюїду типу пластиліну потрібний додатковий порівняно високий тиск. Пристрій здатний працювати тільки при статичному режимі нагнітання флюїду, що потребує повної герметизації свердловини і присутності спеціального герметизатора. Все це обумовлює відносно низьку надійність пристрою. Найближчим пристроєм до заявлюваного технічного рішення, вибраного як прототип, є пристрій [2], який включає циліндричний корпус з кільцевим виступом і робочі органи у вигляді клинів на зовнішній поверхні, в корпусі виконана принаймні одна повздовжня прорізь, в якій встановлене кільце з пружного матеріалу з зовнішнім діаметром, більшим, ніж діаметр свердловини. Використання пружних кілець дозволяє обійтись без камери з еліптичним поперечним перерізом, приєднаної до неї трубки, системи подачі в камеру рідини, що спрощує конструкцію. В корпусі пристрою перпендикулярно повздовжнім прорізям виконані отвори, в які вставлені стрижні з діаметром, меншим внутрішнього діаметра кілець, таким чином, що проходять через кільця. Пристрій споряджений ударним механізмом. Вільний кінець корпуса цього пристрою виконаний загостреним, наприклад, у вигляді конуса. Як бачимо цей пристрій більш простіший, ніж аналог, але все ж залишається досить складним у виготовленні, і свердловину необхідно заповнити флюїдом. Окрім цього він потребує додаткового ударного пристрою. Технічна задача, яка розв'язується запропонованим рішенням, полягає в підвищенні надійності пристрою шляхом спрощення його конструкції. Поставлена задача вирішується тим, що в пристрої для створення направлених тріщин в свердловинах, який включає циліндричний корпус з кільцевим виступом і робочі органи у вигляді клинів, згідно з корисною моделлю, за допомогою штока з конусом і гвинтовою різьбою, на яку нагвинчується гайка, на клини створюється тиск, який передається клинами на стінки свердловини. Таким чином, сукупність вказаних ознак в порівнянні з вибраним прототипом дозволяє суттєво спростити конструкцію пристрою і підвищити його надійність. Пристрій працює наступним чином (див. креслення). У свердловину 5 подають пристрій збоку основи конуса штоку 1, довжина h циліндричного корпусу з кільцевим виступом 3 визначає необхідну глибину, на якій треба ініціювати початок тріщин. Після чого починають нагвинчувати гайку 2 на шток 1. Ця дія призводить до того, що конічна частина штоку 1 починає рухатися вверх і притискати клини 4 до стінок свердловини. При цьому торець циліндричного корпусу 3, протилежний торцю з кільцевим виступом, не дає можливості клинам 4 підніматися догори і зменшувати тиск клинів на стінки свердловини 5. Розрахунок параметрів робочих органів пристрою проводять в залежності від розмірів свердловини і механічних властивостей гірських порід, в яких пробурена свердловина. Ефективність роботи пристрою збільшується як за рахунок спрощення його конструкції, так і за відсутності потреби флюїду. Пристрій передбачається використовувати при видобутку кристалічної сировини, блочного каменю, будівництві тунелей і доріг в гірській місцевості, розбиранні старих споруд і розколюванні негабаритів. Пристрій належить до розряду екологічно чистих засобів. Джерела інформації: 1. Патент РФ № 2081314, кл. Ε 21 С 37/06,37/02, 1997. 2. Патент РФ № 2168018, кл. Ε 21 С 37/06, 2000. 1 UA 69699 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для утворення направлених тріщин в свердловинах, який включає циліндричний корпус з кільцевим виступом і робочі органи у вигляді клинів, який відрізняється тим, що за допомогою штока з конусом і гвинтовою різьбою, на яку нагвинчується гайка, на клини створюється тиск, який передається клинами на стінки свердловини. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
