Пристрій для створення зародкових тріщин
Номер патенту: 44129
Опубліковано: 25.09.2009
Автори: Тарапата Віктор Якович, Ричко Володимир Станіславович, Плужник Юрій Арсентійович, Караманиць Федір Іванович
Формула / Реферат
Пристрій для створення зародкових тріщин, що включає задній та передній корпуси, промивочні канали, пружину, з'єднану на осі з робочим органом, виконаним у вигляді клина, при цьому твірна ріжучої частини описана виразом ρ=r-αφ, де ρ - радіус-вектор з полюсом на осі переднього корпусу і полярною віссю, яка проходить через вісь корпусу та вісь робочого органа; r - радіус корпусу; α - коефіцієнт, вибраний залежно від зони порушення стінки свердловини; φ - полярний кут, який відрізняється тим, що на осі містяться пази для підгачування пружини, у задньому корпусі вільний кінець осі має квадратну форму, а з протилежного боку заднього корпусу в квадратному отворі розміщено чотирикутний фіксатор на тросі, який входить до шліцьового з'єднання з квадратною віссю.
Текст

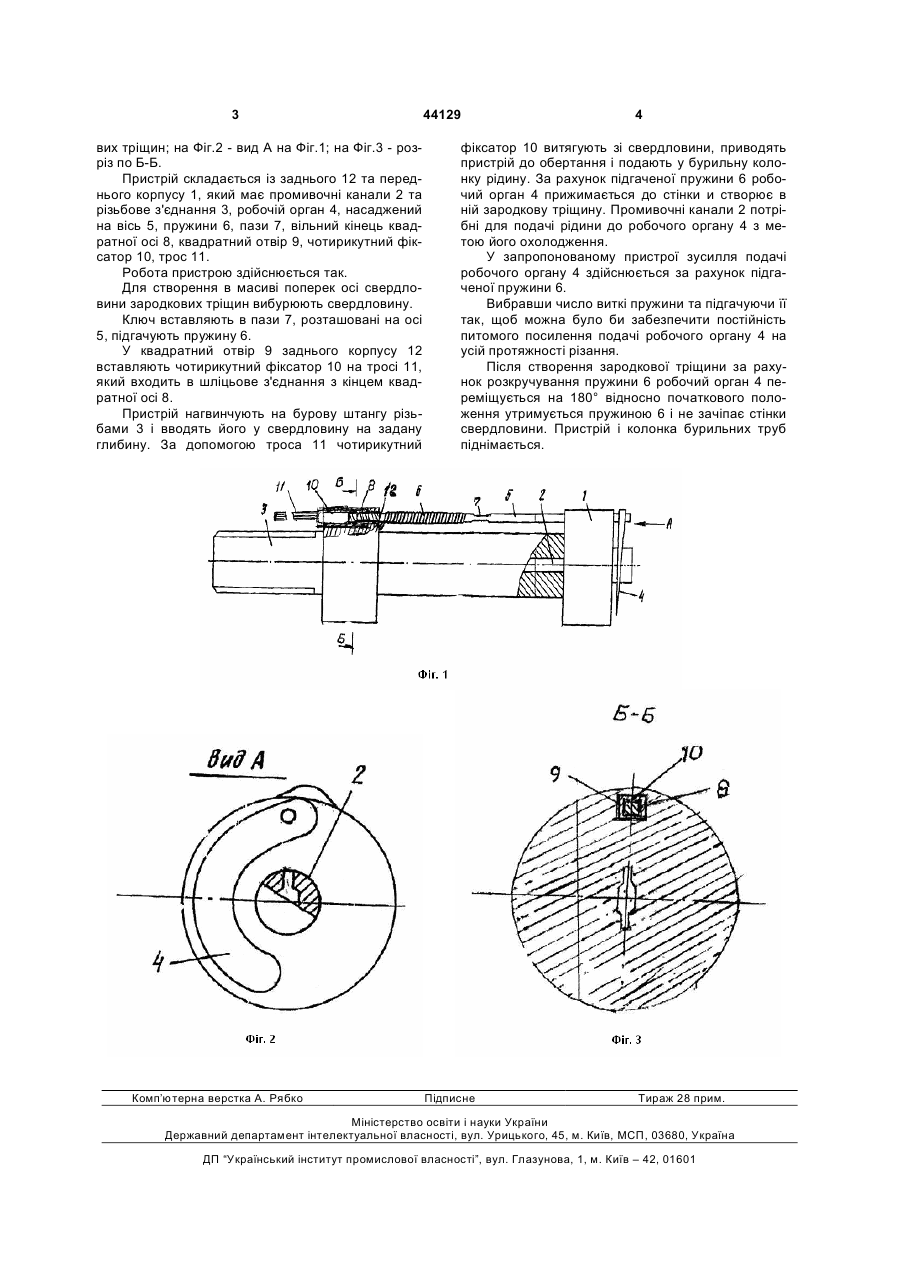

Пристрій для створення зародкових тріщин, що включає задній та передній корпуси, промивочні канали, пружину, з'єднану на осі з робочим органом, виконаним у вигляді клина, при цьому 3 вих тріщин; на Фіг.2 - вид А на Фіг.1; на Фіг.3 - розріз по Б-Б. Пристрій складається із заднього 12 та переднього корпусу 1, який має промивочні канали 2 та різьбове з'єднання 3, робочій орган 4, насаджений на вісь 5, пружини 6, пази 7, вільний кінець квадратної осі 8, квадратний отвір 9, чотирикутний фіксатор 10, трос 11. Робота пристрою здійснюється так. Для створення в масиві поперек осі свердловини зародкових тріщин вибурюють свердловину. Ключ вставляють в пази 7, розташовані на осі 5, підгачують пружину 6. У квадратний отвір 9 заднього корпусу 12 вставляють чотирикутний фіксатор 10 на тросі 11, який входить в шліцьове з'єднання з кінцем квадратної осі 8. Пристрій нагвинчують на бурову штангу різьбами 3 і вводять його у свердловину на задану глибину. За допомогою троса 11 чотирикутний Комп’ютерна верстка А. Рябко 44129 4 фіксатор 10 витягують зі свердловини, приводять пристрій до обертання і подають у бурильну колонку рідину. За рахунок підгаченої пружини 6 робочий орган 4 прижимається до стінки и створює в ній зародкову тріщину. Промивочні канали 2 потрібні для подачі рідини до робочого органу 4 з метою його охолодження. У запропонованому пристрої зусилля подачі робочого органу 4 здійснюється за рахунок підгаченої пружини 6. Вибравши число виткі пружини та підгачуючи її так, щоб можна було би забезпечити постійність питомого посилення подачі робочого органу 4 на усій протяжності різання. Після створення зародкової тріщини за рахунок розкручування пружини 6 робочий орган 4 переміщується на 180° відносно початкового положення утримується пружиною 6 і не зачіпає стінки свердловини. Пристрій і колонка бурильних труб піднімається. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for formation of nucleus cracks
Автори англійськоюKaramanyts Fedir Ivanovych, Richko Volodymyr Stanislavovych, Pluzhnyk Yurii Arsentiiovych, Tarapata Viktor Yakovych
Назва патенту російськоюУстройство для создания зародышевых трещин
Автори російськоюКараманиц Федор Иванович, Ричко Владимир Станиславович, Плужник Юрий Арсентьевич, Тарапата Виктор Яковлевич
МПК / Мітки
МПК: E21C 37/00
Мітки: тріщин, пристрій, створення, зародкових
