Плунжерний вібраційний гідроциліндр

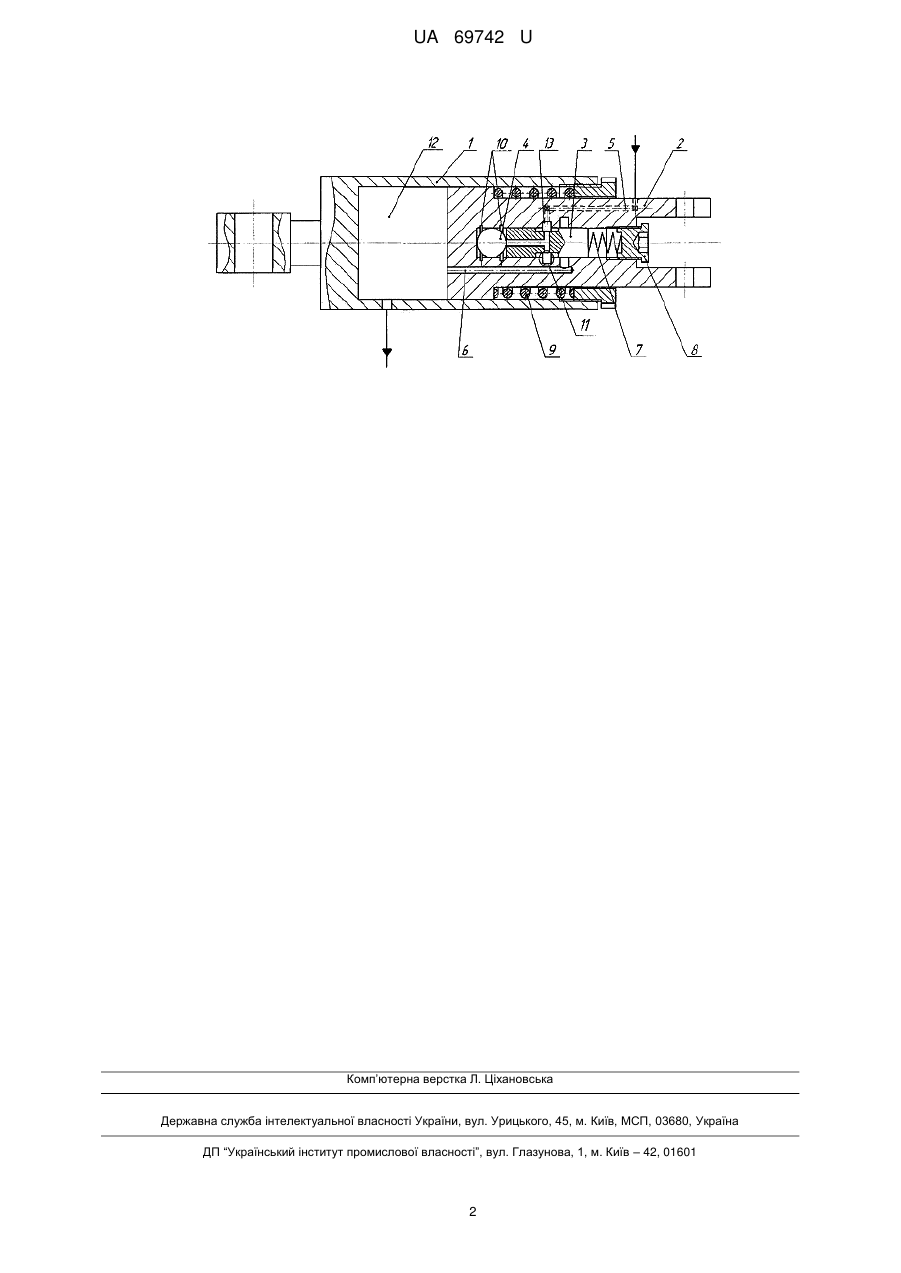

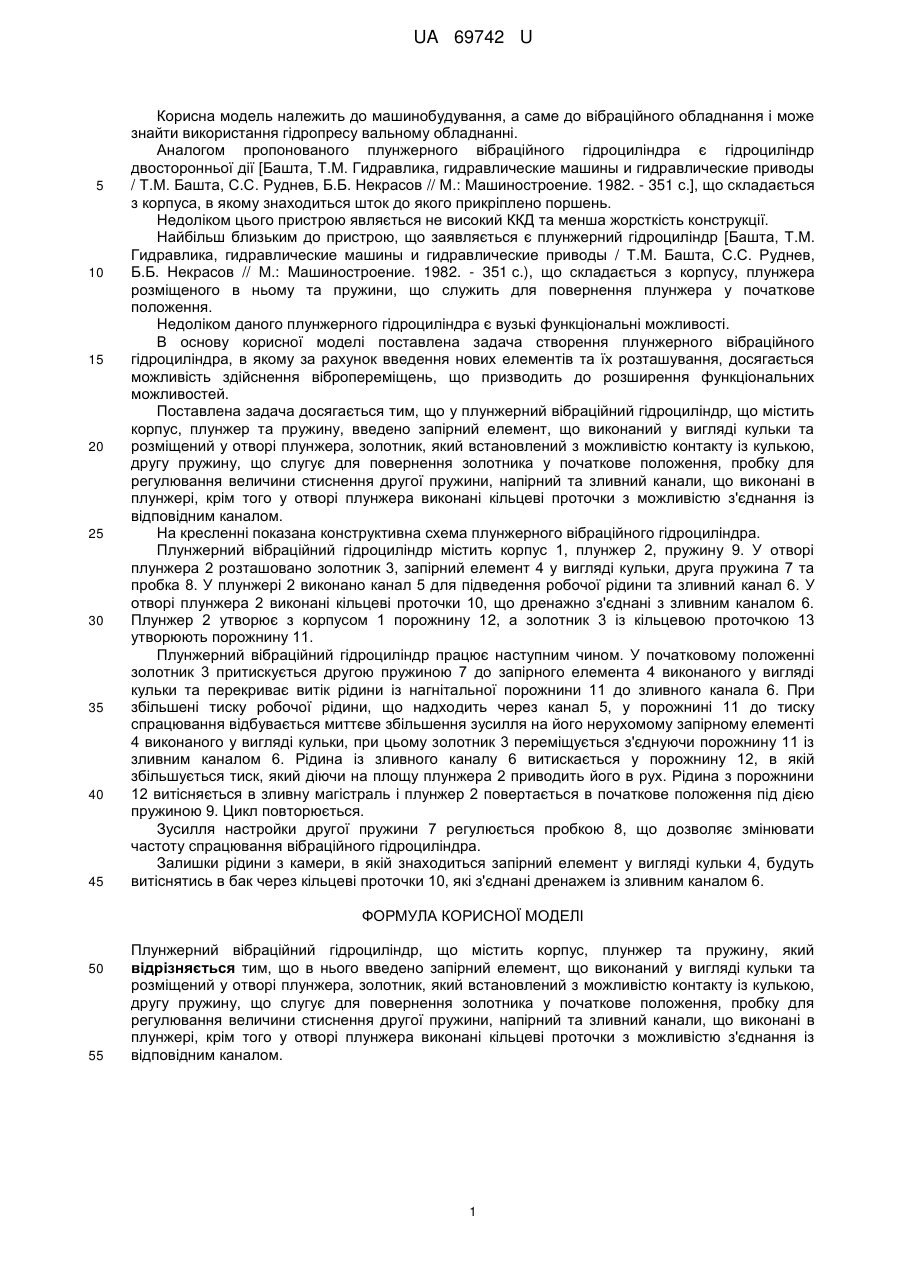

Реферат: Плунжерний вібраційний гідроциліндр містить корпус, плунжер, пружину, запірний елемент, що виконаний у вигляді кульки та розміщений у отворі плунжера, золотник, другу пружину, пробку, напірний та зливний канали, що виконані в плунжері. У отворі плунжера виконані кільцеві проточки з можливістю з'єднання із відповідним каналом. UA 69742 U (54) ПЛУНЖЕРНИЙ ВІБРАЦІЙНИЙ ГІДРОЦИЛІНДР UA 69742 U UA 69742 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування, а саме до вібраційного обладнання і може знайти використання гідропресу вальному обладнанні. Аналогом пропонованого плунжерного вібраційного гідроциліндра є гідроциліндр двосторонньої дії [Башта, Т.М. Гидравлика, гидравлические машины и гидравлические приводы / Т.М. Башта, С.С. Руднев, Б.Б. Некрасов // М.: Машиностроение. 1982. - 351 с.], що складається з корпуса, в якому знаходиться шток до якого прикріплено поршень. Недоліком цього пристрою являється не високий ККД та менша жорсткість конструкції. Найбільш близьким до пристрою, що заявляється є плунжерний гідроциліндр [Башта, Т.М. Гидравлика, гидравлические машины и гидравлические приводы / Т.М. Башта, С.С. Руднев, Б.Б. Некрасов // М.: Машиностроение. 1982. - 351 с.), що складається з корпусу, плунжера розміщеного в ньому та пружини, що служить для повернення плунжера у початкове положення. Недоліком даного плунжерного гідроциліндра є вузькі функціональні можливості. В основу корисної моделі поставлена задача створення плунжерного вібраційного гідроциліндра, в якому за рахунок введення нових елементів та їх розташування, досягається можливість здійснення вібропереміщень, що призводить до розширення функціональних можливостей. Поставлена задача досягається тим, що у плунжерний вібраційний гідроциліндр, що містить корпус, плунжер та пружину, введено запірний елемент, що виконаний у вигляді кульки та розміщений у отворі плунжера, золотник, який встановлений з можливістю контакту із кулькою, другу пружину, що слугує для повернення золотника у початкове положення, пробку для регулювання величини стиснення другої пружини, напірний та зливний канали, що виконані в плунжері, крім того у отворі плунжера виконані кільцеві проточки з можливістю з'єднання із відповідним каналом. На кресленні показана конструктивна схема плунжерного вібраційного гідроциліндра. Плунжерний вібраційний гідроциліндр містить корпус 1, плунжер 2, пружину 9. У отворі плунжера 2 розташовано золотник 3, запірний елемент 4 у вигляді кульки, друга пружина 7 та пробка 8. У плунжері 2 виконано канал 5 для підведення робочої рідини та зливний канал 6. У отворі плунжера 2 виконані кільцеві проточки 10, що дренажно з'єднані з зливним каналом 6. Плунжер 2 утворює з корпусом 1 порожнину 12, а золотник 3 із кільцевою проточкою 13 утворюють порожнину 11. Плунжерний вібраційний гідроциліндр працює наступним чином. У початковому положенні золотник 3 притискується другою пружиною 7 до запірного елемента 4 виконаного у вигляді кульки та перекриває витік рідини із нагнітальної порожнини 11 до зливного канала 6. При збільшені тиску робочої рідини, що надходить через канал 5, у порожнині 11 до тиску спрацювання відбувається миттєве збільшення зусилля на його нерухомому запірному елементі 4 виконаного у вигляді кульки, при цьому золотник 3 переміщується з'єднуючи порожнину 11 із зливним каналом 6. Рідина із зливного каналу 6 витискається у порожнину 12, в якій збільшується тиск, який діючи на площу плунжера 2 приводить його в рух. Рідина з порожнини 12 витісняється в зливну магістраль і плунжер 2 повертається в початкове положення під дією пружиною 9. Цикл повторюється. Зусилля настройки другої пружини 7 регулюється пробкою 8, що дозволяє змінювати частоту спрацювання вібраційного гідроциліндра. Залишки рідини з камери, в якій знаходиться запірний елемент у вигляді кульки 4, будуть витіснятись в бак через кільцеві проточки 10, які з'єднані дренажем із зливним каналом 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Плунжерний вібраційний гідроциліндр, що містить корпус, плунжер та пружину, який відрізняється тим, що в нього введено запірний елемент, що виконаний у вигляді кульки та розміщений у отворі плунжера, золотник, який встановлений з можливістю контакту із кулькою, другу пружину, що слугує для повернення золотника у початкове положення, пробку для регулювання величини стиснення другої пружини, напірний та зливний канали, що виконані в плунжері, крім того у отворі плунжера виконані кільцеві проточки з можливістю з'єднання із відповідним каналом. 1 UA 69742 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
