Формула / Реферат

Гідравлічний підсилювач, що містить золотниковий розподільник із золотником і струминною трубкою, і два електромеханічні перетворювачі, який відрізняється тим, що в нім розміщені два оптопневматичні пристрої, розташовані з обох боків струминної трубки.

Текст

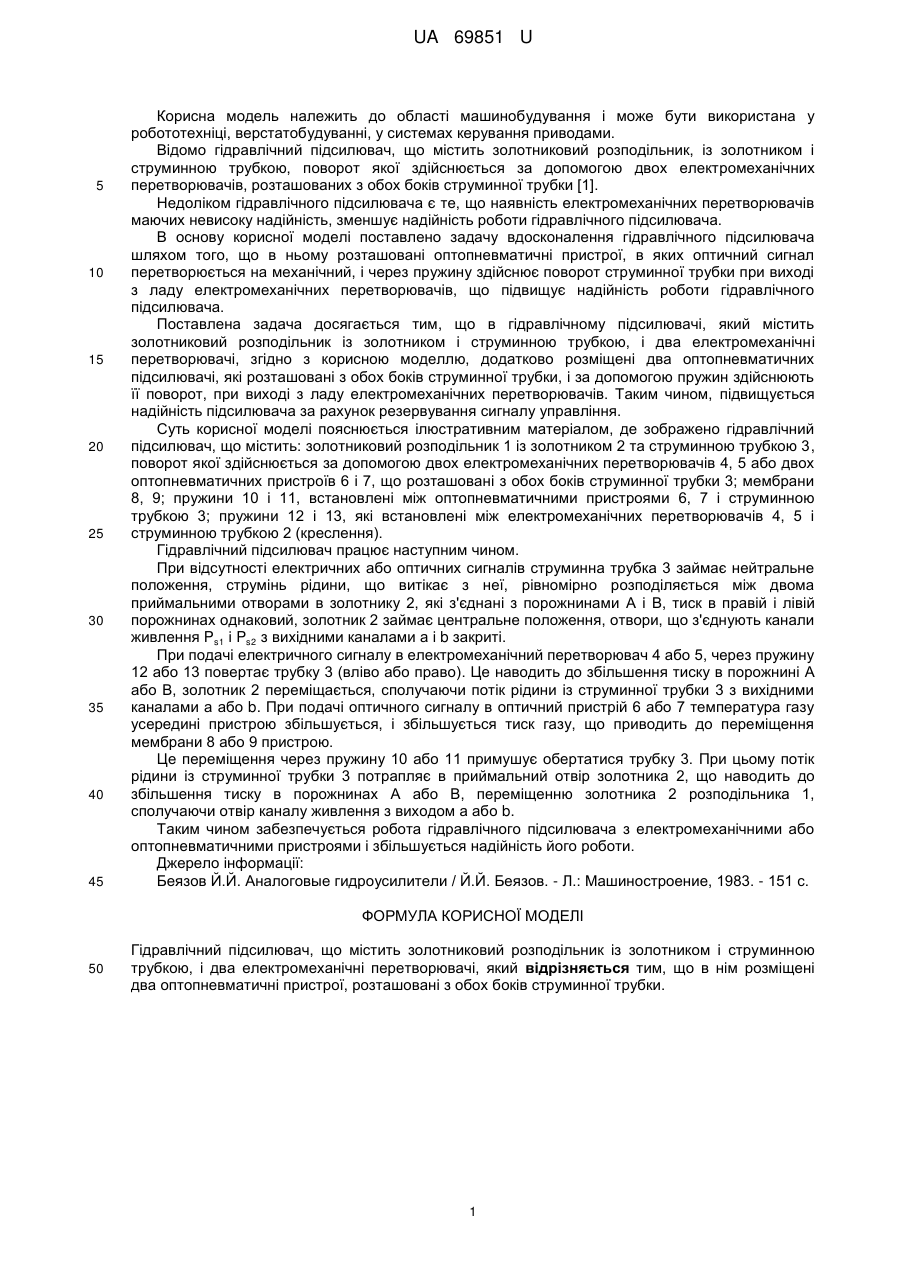

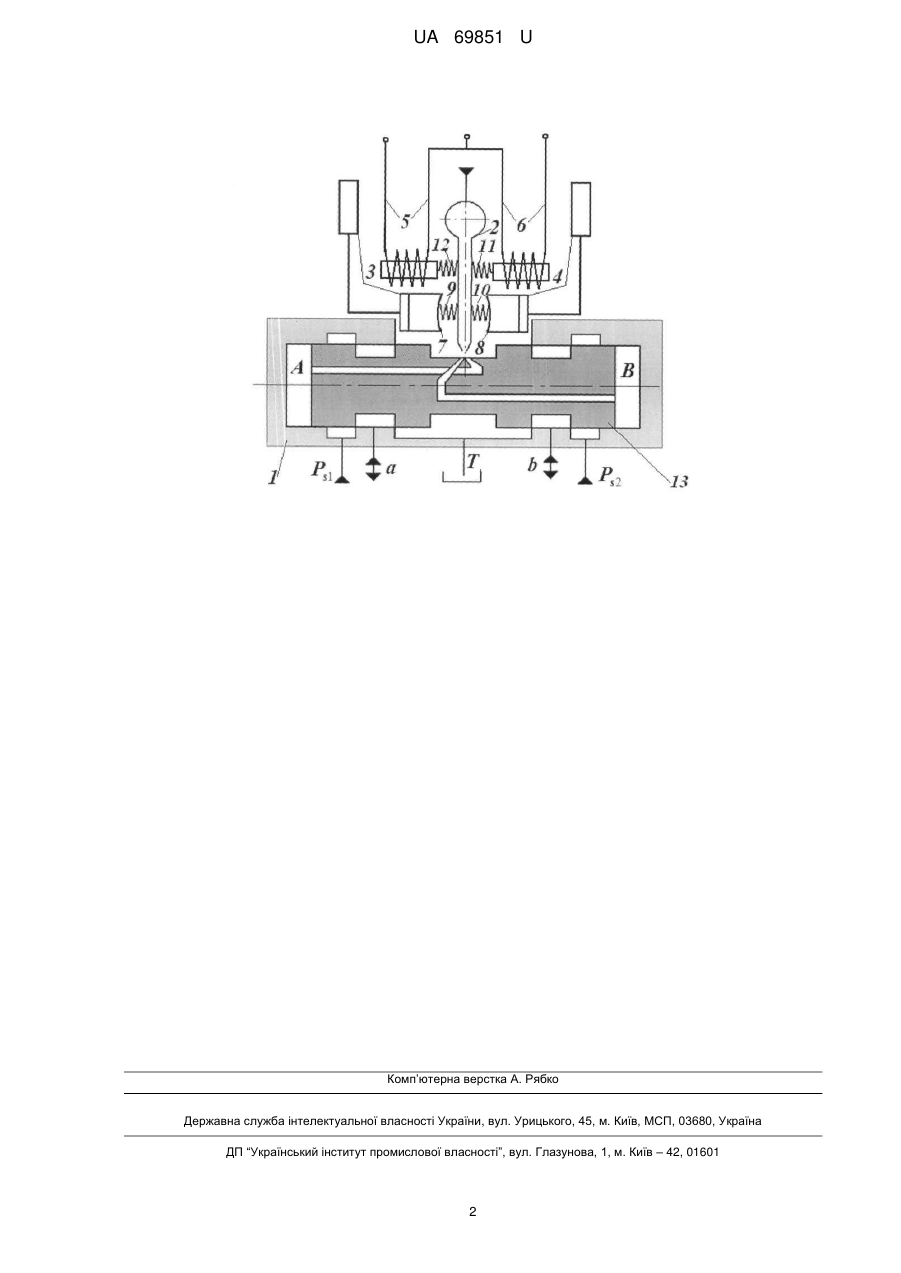

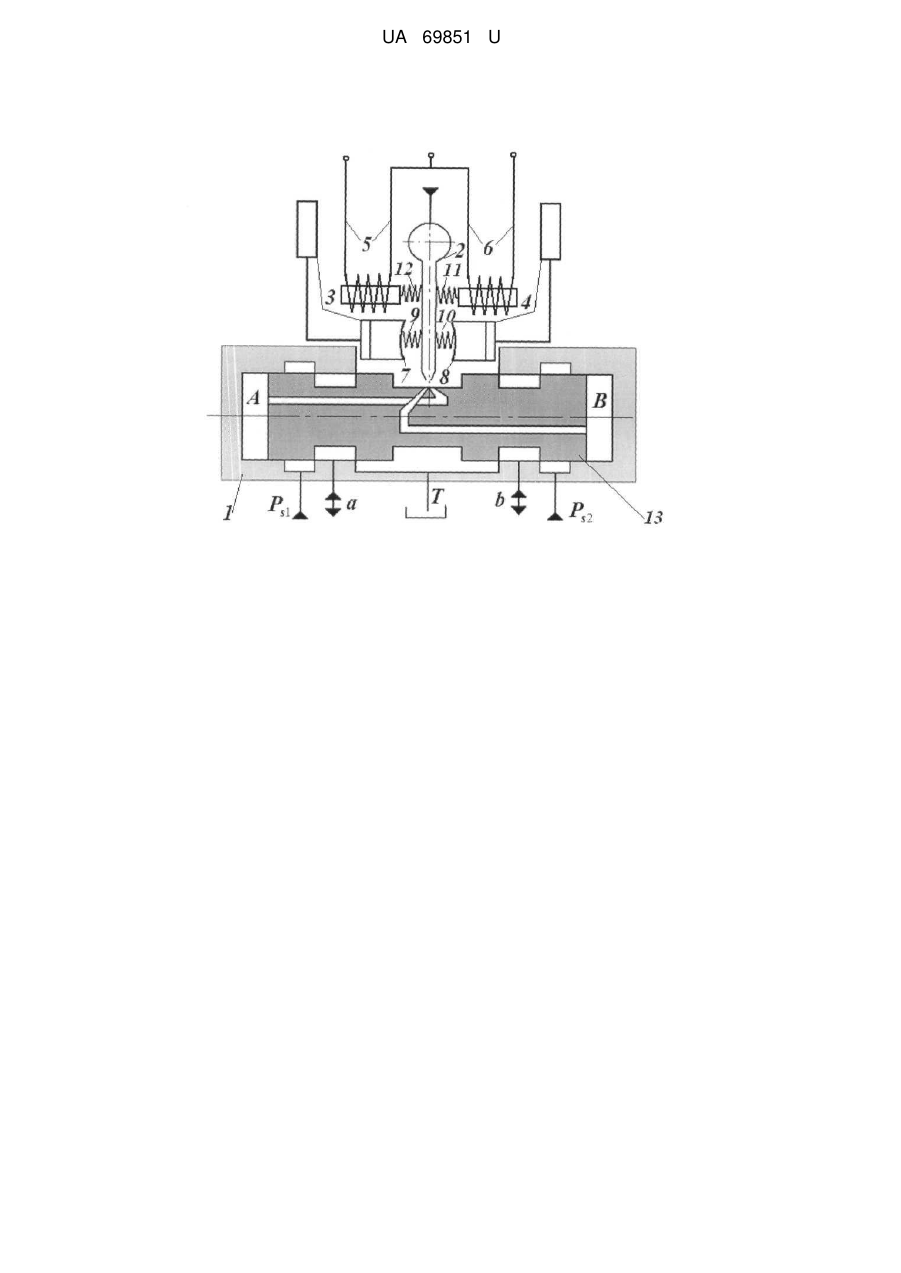

Реферат: Гідравлічний підсилювач містить золотниковий розподільник із золотником і струминною трубкою і два електромеханічні перетворювачі. Крім того, в нім розміщені два оптопневматичні пристрої, розташовані з обох боків струминної трубки. UA 69851 U (12) UA 69851 U UA 69851 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області машинобудування і може бути використана у робототехніці, верстатобудуванні, у системах керування приводами. Відомо гідравлічний підсилювач, що містить золотниковий розподільник, із золотником і струминною трубкою, поворот якої здійснюється за допомогою двох електромеханічних перетворювачів, розташованих з обох боків струминної трубки [1]. Недоліком гідравлічного підсилювача є те, що наявність електромеханічних перетворювачів маючих невисоку надійність, зменшує надійність роботи гідравлічного підсилювача. В основу корисної моделі поставлено задачу вдосконалення гідравлічного підсилювача шляхом того, що в ньому розташовані оптопневматичні пристрої, в яких оптичний сигнал перетворюється на механічний, і через пружину здійснює поворот струминної трубки при виході з ладу електромеханічних перетворювачів, що підвищує надійність роботи гідравлічного підсилювача. Поставлена задача досягається тим, що в гідравлічному підсилювачі, який містить золотниковий розподільник із золотником і струминною трубкою, і два електромеханічні перетворювачі, згідно з корисною моделлю, додатково розміщені два оптопневматичних підсилювачі, які розташовані з обох боків струминної трубки, і за допомогою пружин здійснюють її поворот, при виході з ладу електромеханічних перетворювачів. Таким чином, підвищується надійність підсилювача за рахунок резервування сигналу управління. Суть корисної моделі пояснюється ілюстративним матеріалом, де зображено гідравлічний підсилювач, що містить: золотниковий розподільник 1 із золотником 2 та струминною трубкою 3, поворот якої здійснюється за допомогою двох електромеханічних перетворювачів 4, 5 або двох оптопневматичних пристроїв 6 і 7, що розташовані з обох боків струминної трубки 3; мембрани 8, 9; пружини 10 і 11, встановлені між оптопневматичними пристроями 6, 7 і струминною трубкою 3; пружини 12 і 13, які встановлені між електромеханічних перетворювачів 4, 5 і струминною трубкою 2 (креслення). Гідравлічний підсилювач працює наступним чином. При відсутності електричних або оптичних сигналів струминна трубка 3 займає нейтральне положення, струмінь рідини, що витікає з неї, рівномірно розподіляється між двома приймальними отворами в золотнику 2, які з'єднані з порожнинами А і В, тиск в правій і лівій порожнинах однаковий, золотник 2 займає центральне положення, отвори, що з'єднують канали живлення Ps1 і Ps2 з вихідними каналами а і b закриті. При подачі електричного сигналу в електромеханічний перетворювач 4 або 5, через пружину 12 або 13 повертає трубку 3 (вліво або право). Це наводить до збільшення тиску в порожнині А або В, золотник 2 переміщається, сполучаючи потік рідини із струминної трубки 3 з вихідними каналами а або b. При подачі оптичного сигналу в оптичний пристрій 6 або 7 температура газу усередині пристрою збільшується, і збільшується тиск газу, що приводить до переміщення мембрани 8 або 9 пристрою. Це переміщення через пружину 10 або 11 примушує обертатися трубку 3. При цьому потік рідини із струминної трубки 3 потрапляє в приймальний отвір золотника 2, що наводить до збільшення тиску в порожнинах А або В, переміщенню золотника 2 розподільника 1, сполучаючи отвір каналу живлення з виходом а або b. Таким чином забезпечується робота гідравлічного підсилювача з електромеханічними або оптопневматичними пристроями і збільшується надійність його роботи. Джерело інформації: Беязов Й.Й. Аналоговые гидроусилители / Й.Й. Беязов. - Л.: Машиностроение, 1983. - 151 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Гідравлічний підсилювач, що містить золотниковий розподільник із золотником і струминною трубкою, і два електромеханічні перетворювачі, який відрізняється тим, що в нім розміщені два оптопневматичні пристрої, розташовані з обох боків струминної трубки. 1 UA 69851 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Hydraulic amplifier

Автори англійською

Kovalenko Alim Oleksiiovych, Diadichev Kostiantyn Mykhailovych, Kaliuzhnyi Henadii Serhiiovych, Lyshtvan Olena Yuriivna, Husentsova Yelyzaveta Serhiivna, Husentsova Yana Alimivna, Duhlier Svitlana Serhiivna, Cherednychenko Halyna Yukhymivna, Pastushkova Iryna Dmytrivna

Назва патенту російською

Гидравлический усилитель

Автори російською

Коваленко Алим Алексеевич, Дядичев Константин Михайлович, Калюжный Геннадий Сергеевич, Лиштван Елена Юрьевна, Гусенцова Елизавета Сергеевна, Гусенцова Яна Алимовна, Дуглиер Светлана Сергеевна, Чередниченко Галина Ефимовна, Пастушкова Ирина Дмитриевна

МПК / Мітки

МПК: F24F 7/06

Мітки: гідравлічний, підсилювач
