Агрегат для видалення шпалерних стовпів на виноградниках

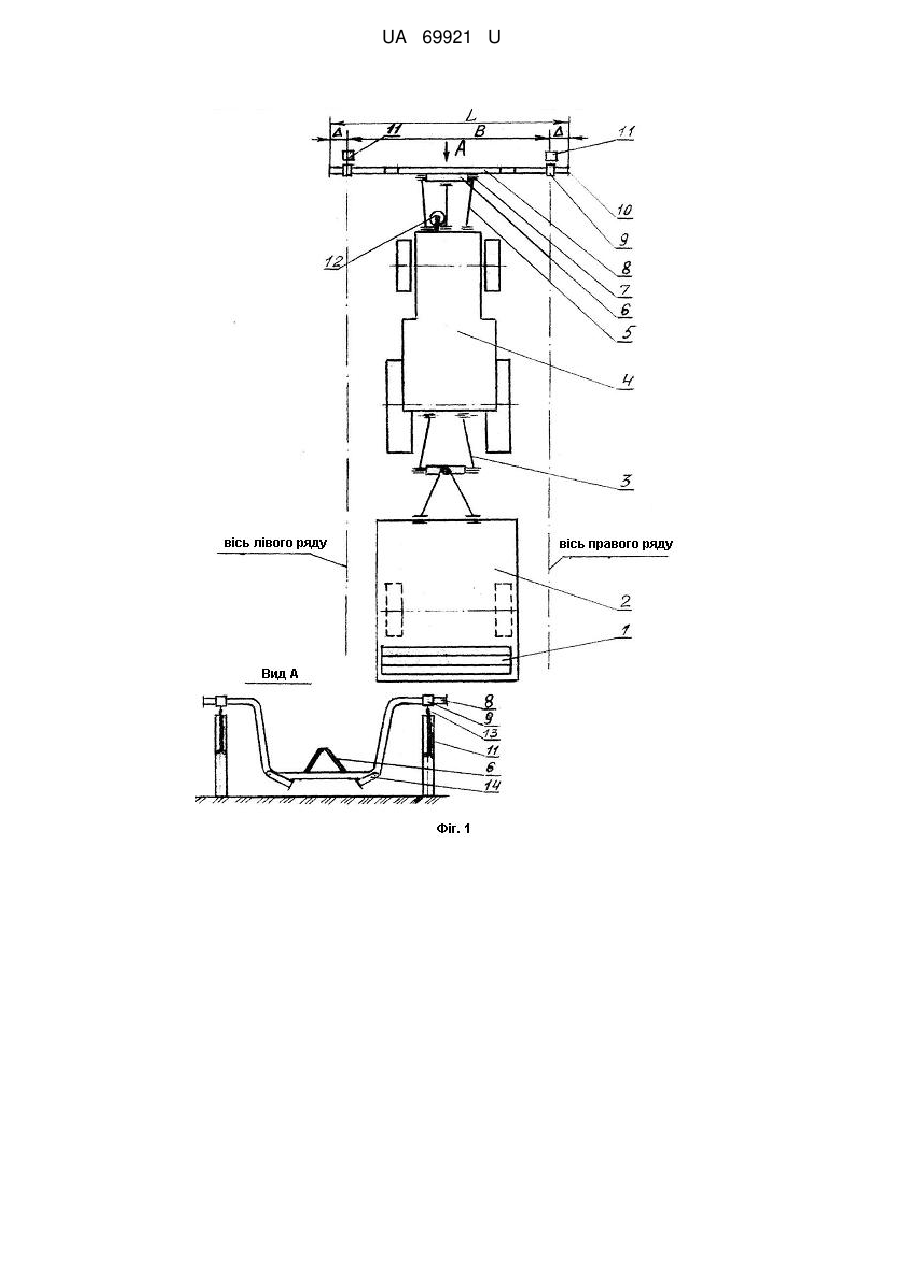

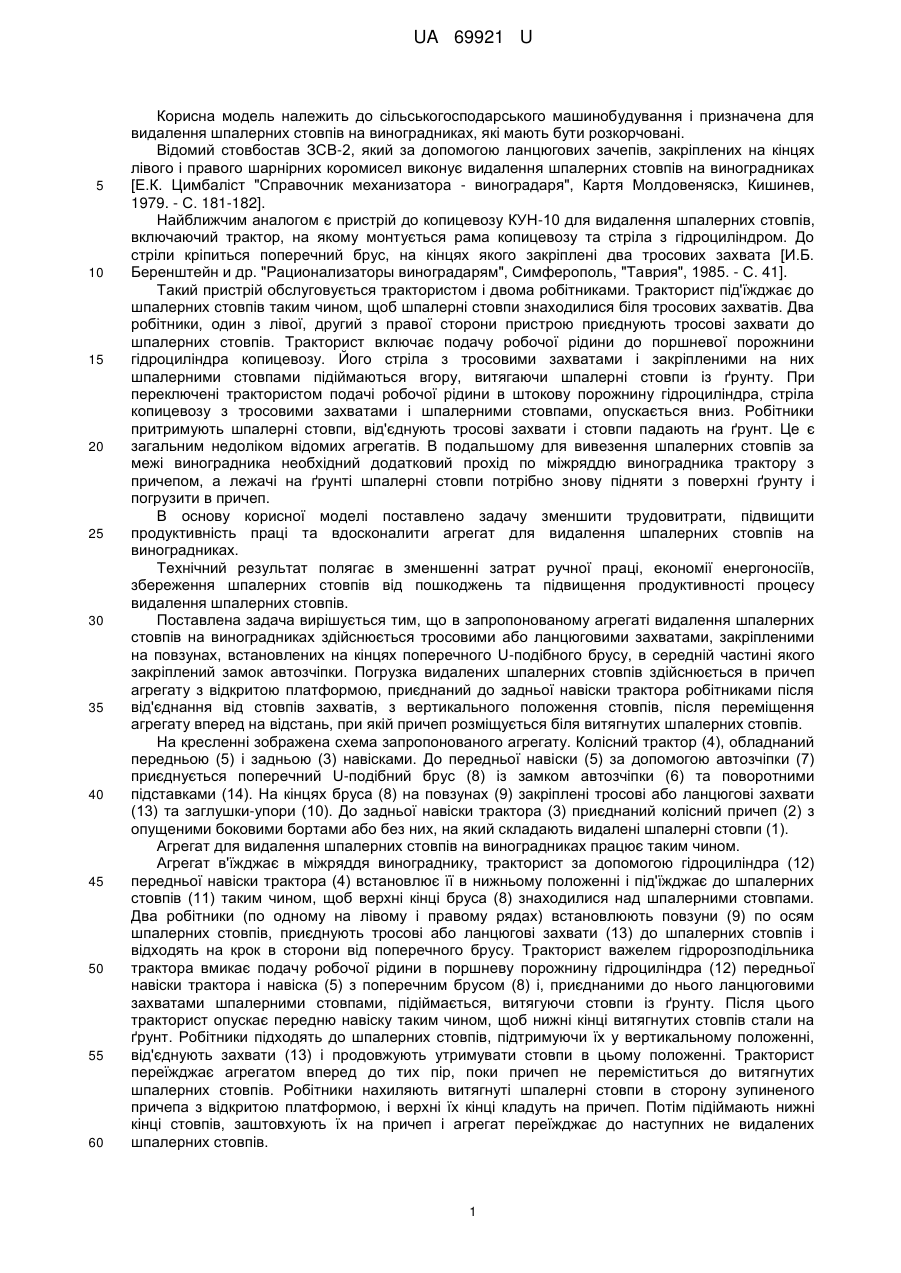

Реферат: UA 69921 U UA 69921 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування і призначена для видалення шпалерних стовпів на виноградниках, які мають бути розкорчовані. Відомий стовбостав ЗСВ-2, який за допомогою ланцюгових зачепів, закріплених на кінцях лівого і правого шарнірних коромисел виконує видалення шпалерних стовпів на виноградниках [Е.К. Цимбаліст "Справочник механизатора - виноградаря", Картя Молдовеняскэ, Кишинев, 1979. - С. 181-182]. Найближчим аналогом є пристрій до копицевозу КУН-10 для видалення шпалерних стовпів, включаючий трактор, на якому монтується рама копицевозу та стріла з гідроциліндром. До стріли кріпиться поперечний брус, на кінцях якого закріплені два тросових захвата [И.Б. Беренштейн и др. "Рационализаторы виноградарям", Симферополь, "Таврия", 1985. - С. 41]. Такий пристрій обслуговується трактористом і двома робітниками. Тракторист під'їжджає до шпалерних стовпів таким чином, щоб шпалерні стовпи знаходилися біля тросових захватів. Два робітники, один з лівої, другий з правої сторони пристрою приєднують тросові захвати до шпалерних стовпів. Тракторист включає подачу робочої рідини до поршневої порожнини гідроциліндра копицевозу. Його стріла з тросовими захватами і закріпленими на них шпалерними стовпами підіймаються вгору, витягаючи шпалерні стовпи із ґрунту. При переключені трактористом подачі робочої рідини в штокову порожнину гідроциліндра, стріла копицевозу з тросовими захватами і шпалерними стовпами, опускається вниз. Робітники притримують шпалерні стовпи, від'єднують тросові захвати і стовпи падають на ґрунт. Це є загальним недоліком відомих агрегатів. В подальшому для вивезення шпалерних стовпів за межі виноградника необхідний додатковий прохід по міжряддю виноградника трактору з причепом, а лежачі на ґрунті шпалерні стовпи потрібно знову підняти з поверхні ґрунту і погрузити в причеп. В основу корисної моделі поставлено задачу зменшити трудовитрати, підвищити продуктивність праці та вдосконалити агрегат для видалення шпалерних стовпів на виноградниках. Технічний результат полягає в зменшенні затрат ручної праці, економії енергоносіїв, збереження шпалерних стовпів від пошкоджень та підвищення продуктивності процесу видалення шпалерних стовпів. Поставлена задача вирішується тим, що в запропонованому агрегаті видалення шпалерних стовпів на виноградниках здійснюється тросовими або ланцюговими захватами, закріпленими на повзунах, встановлених на кінцях поперечного U-подібного брусу, в середній частині якого закріплений замок автозчіпки. Погрузка видалених шпалерних стовпів здійснюється в причеп агрегату з відкритою платформою, приєднаний до задньої навіски трактора робітниками після від'єднання від стовпів захватів, з вертикального положення стовпів, після переміщення агрегату вперед на відстань, при якій причеп розміщується біля витягнутих шпалерних стовпів. На кресленні зображена схема запропонованого агрегату. Колісний трактор (4), обладнаний передньою (5) і задньою (3) навісками. До передньої навіски (5) за допомогою автозчіпки (7) приєднується поперечний U-подібний брус (8) із замком автозчіпки (6) та поворотними підставками (14). На кінцях бруса (8) на повзунах (9) закріплені тросові або ланцюгові захвати (13) та заглушки-упори (10). До задньої навіски трактора (3) приєднаний колісний причеп (2) з опущеними боковими бортами або без них, на який складають видалені шпалерні стовпи (1). Агрегат для видалення шпалерних стовпів на виноградниках працює таким чином. Агрегат в'їжджає в міжряддя винограднику, тракторист за допомогою гідроциліндра (12) передньої навіски трактора (4) встановлює її в нижньому положенні і під'їжджає до шпалерних стовпів (11) таким чином, щоб верхні кінці бруса (8) знаходилися над шпалерними стовпами. Два робітники (по одному на лівому і правому рядах) встановлюють повзуни (9) по осям шпалерних стовпів, приєднують тросові або ланцюгові захвати (13) до шпалерних стовпів і відходять на крок в сторони від поперечного брусу. Тракторист важелем гідророзподільника трактора вмикає подачу робочої рідини в поршневу порожнину гідроциліндра (12) передньої навіски трактора і навіска (5) з поперечним брусом (8) і, приєднаними до нього ланцюговими захватами шпалерними стовпами, підіймається, витягуючи стовпи із ґрунту. Після цього тракторист опускає передню навіску таким чином, щоб нижні кінці витягнутих стовпів стали на ґрунт. Робітники підходять до шпалерних стовпів, підтримуючи їх у вертикальному положенні, від'єднують захвати (13) і продовжують утримувати стовпи в цьому положенні. Тракторист переїжджає агрегатом вперед до тих пір, поки причеп не переміститься до витягнутих шпалерних стовпів. Робітники нахиляють витягнуті шпалерні стовпи в сторону зупиненого причепа з відкритою платформою, і верхні їх кінці кладуть на причеп. Потім підіймають нижні кінці стовпів, заштовхують їх на причеп і агрегат переїжджає до наступних не видалених шпалерних стовпів. 1 UA 69921 U 5 Після заповнення причепа шпалерними стовпами (1) робітники опускають поворотні підставки (14), тракторист за допомогою автозчіпки (7) від'єднує брус (8) від передньої навіски трактора та відвозить причеп (2), завантажений шпалерними стовпами, до місця їх складання, розгружуючи стовпи там. Повернувшись з пустим причепом, тракторист знов приєднує поперечний брус (8) за допомогою автозчіпки до передньої навіски трактора, підіймає підставки (14) і агрегат продовжує видалення шпалерних стовпів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Агрегат для видалення шпалерних стовпів на виноградниках, який включає трактор, на якому монтується рама, стріла з гідроциліндром та поперечний брус, на кінцях якого закріплені два тросових захвати, який відрізняється тим, що на передній навісці колісного трактора встановлений поперечний брус з двома тросовими або ланцюговими захватами, закріпленими на повзунах, розміщених на кінцях бруса, довжина якого більша за ширину міжряддя виноградника, а до задньої навіски трактора приєднаний колісний причеп з відкритою платформою. 2. Агрегат за п. 1, який відрізняється тим, що поперечний брус має U-подібну форму, приєднується до передньої навіски трактора за допомогою автозчіпки. 3. Агрегат за п. 1, який відрізняється тим, що в середній частині поперечного бруса закріплені поворотні підставки, на які встановлюють брус при його від'єднанні від трактора. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
