Електротермогенератор

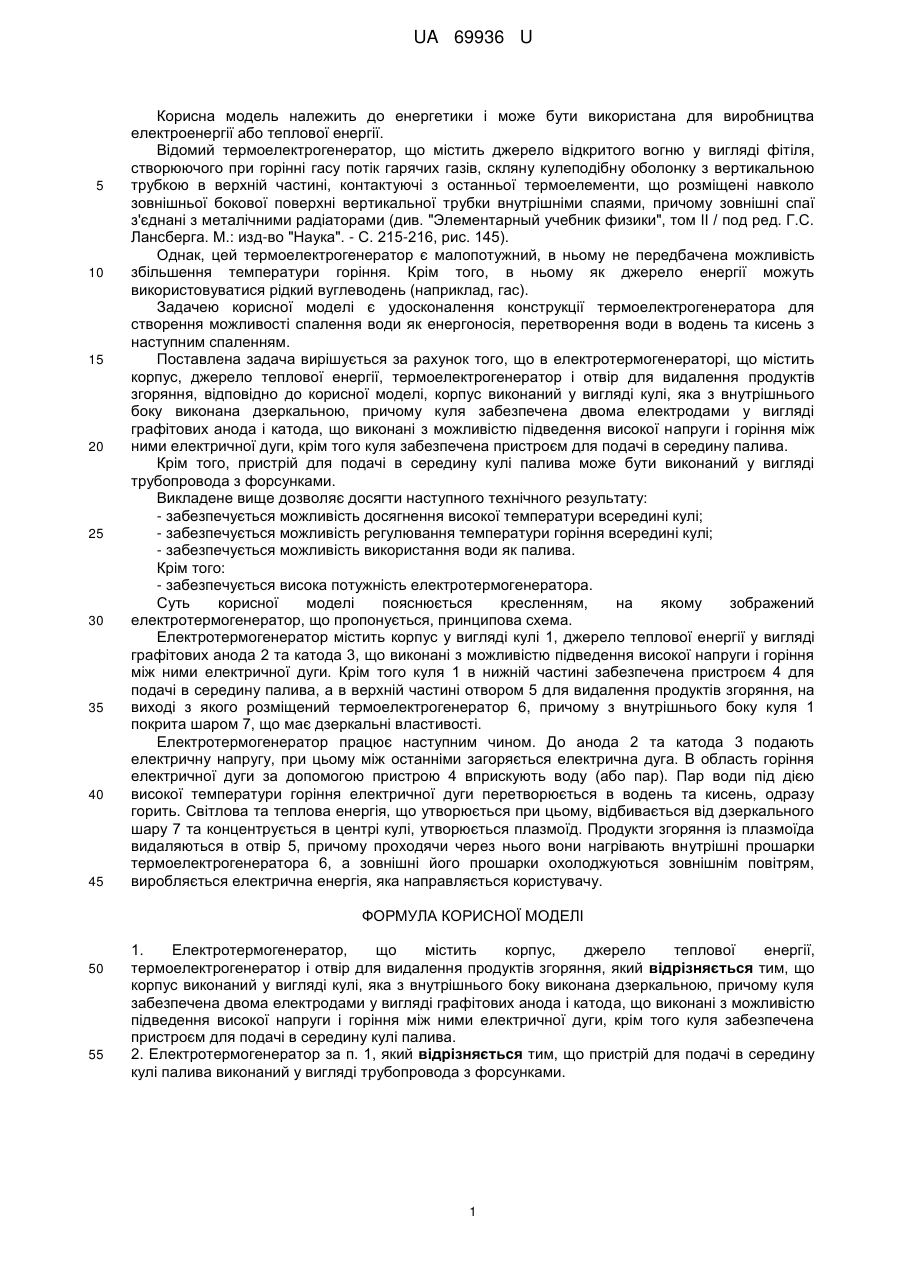

Реферат: UA 69936 U UA 69936 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до енергетики і може бути використана для виробництва електроенергії або теплової енергії. Відомий термоелектрогенератор, що містить джерело відкритого вогню у вигляді фітіля, створюючого при горінні гасу потік гарячих газів, скляну кулеподібну оболонку з вертикальною трубкою в верхній частині, контактуючі з останньої термоелементи, що розміщені навколо зовнішньої бокової поверхні вертикальної трубки внутрішніми спаями, причому зовнішні спаї з'єднані з металічними радіаторами (див. "Элементарный учебник физики", том II / под ред. Г.С. Лансберга. М.: изд-во "Наука". - С. 215-216, рис. 145). Однак, цей термоелектрогенератор є малопотужний, в ньому не передбачена можливість збільшення температури горіння. Крім того, в ньому як джерело енергії можуть використовуватися рідкий вуглеводень (наприклад, гас). Задачею корисної моделі є удосконалення конструкції термоелектрогенератора для створення можливості спалення води як енергоносія, перетворення води в водень та кисень з наступним спаленням. Поставлена задача вирішується за рахунок того, що в електротермогенераторі, що містить корпус, джерело теплової енергії, термоелектрогенератор і отвір для видалення продуктів згоряння, відповідно до корисної моделі, корпус виконаний у вигляді кулі, яка з внутрішнього боку виконана дзеркальною, причому куля забезпечена двома електродами у вигляді графітових анода і катода, що виконані з можливістю підведення високої напруги і горіння між ними електричної дуги, крім того куля забезпечена пристроєм для подачі в середину палива. Крім того, пристрій для подачі в середину кулі палива може бути виконаний у вигляді трубопровода з форсунками. Викладене вище дозволяє досягти наступного технічного результату: - забезпечується можливість досягнення високої температури всередині кулі; - забезпечується можливість регулювання температури горіння всередині кулі; - забезпечується можливість використання води як палива. Крім того: - забезпечується висока потужність електротермогенератора. Суть корисної моделі пояснюється кресленням, на якому зображений електротермогенератор, що пропонується, принципова схема. Електротермогенератор містить корпус у вигляді кулі 1, джерело теплової енергії у вигляді графітових анода 2 та катода 3, що виконані з можливістю підведення високої напруги і горіння між ними електричної дуги. Крім того куля 1 в нижній частині забезпечена пристроєм 4 для подачі в середину палива, а в верхній частині отвором 5 для видалення продуктів згоряння, на виході з якого розміщений термоелектрогенератор 6, причому з внутрішнього боку куля 1 покрита шаром 7, що має дзеркальні властивості. Електротермогенератор працює наступним чином. До анода 2 та катода 3 подають електричну напругу, при цьому між останніми загоряється електрична дуга. В область горіння електричної дуги за допомогою пристрою 4 вприскують воду (або пар). Пар води під дією високої температури горіння електричної дуги перетворюється в водень та кисень, одразу горить. Світлова та теплова енергія, що утворюється при цьому, відбивається від дзеркального шару 7 та концентрується в центрі кулі, утворюється плазмоїд. Продукти згоряння із плазмоїда видаляються в отвір 5, причому проходячи через нього вони нагрівають внутрішні прошарки термоелектрогенератора 6, а зовнішні його прошарки охолоджуються зовнішнім повітрям, виробляється електрична енергія, яка направляється користувачу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Електротермогенератор, що містить корпус, джерело теплової енергії, термоелектрогенератор і отвір для видалення продуктів згоряння, який відрізняється тим, що корпус виконаний у вигляді кулі, яка з внутрішнього боку виконана дзеркальною, причому куля забезпечена двома електродами у вигляді графітових анода і катода, що виконані з можливістю підведення високої напруги і горіння між ними електричної дуги, крім того куля забезпечена пристроєм для подачі в середину кулі палива. 2. Електротермогенератор за п. 1, який відрізняється тим, що пристрій для подачі в середину кулі палива виконаний у вигляді трубопровода з форсунками. 1 UA 69936 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
