Пристрій для іммобілізації довгих трубчастих кісток кінцівок при двоетапному остеосинтезі діафізарних переломів

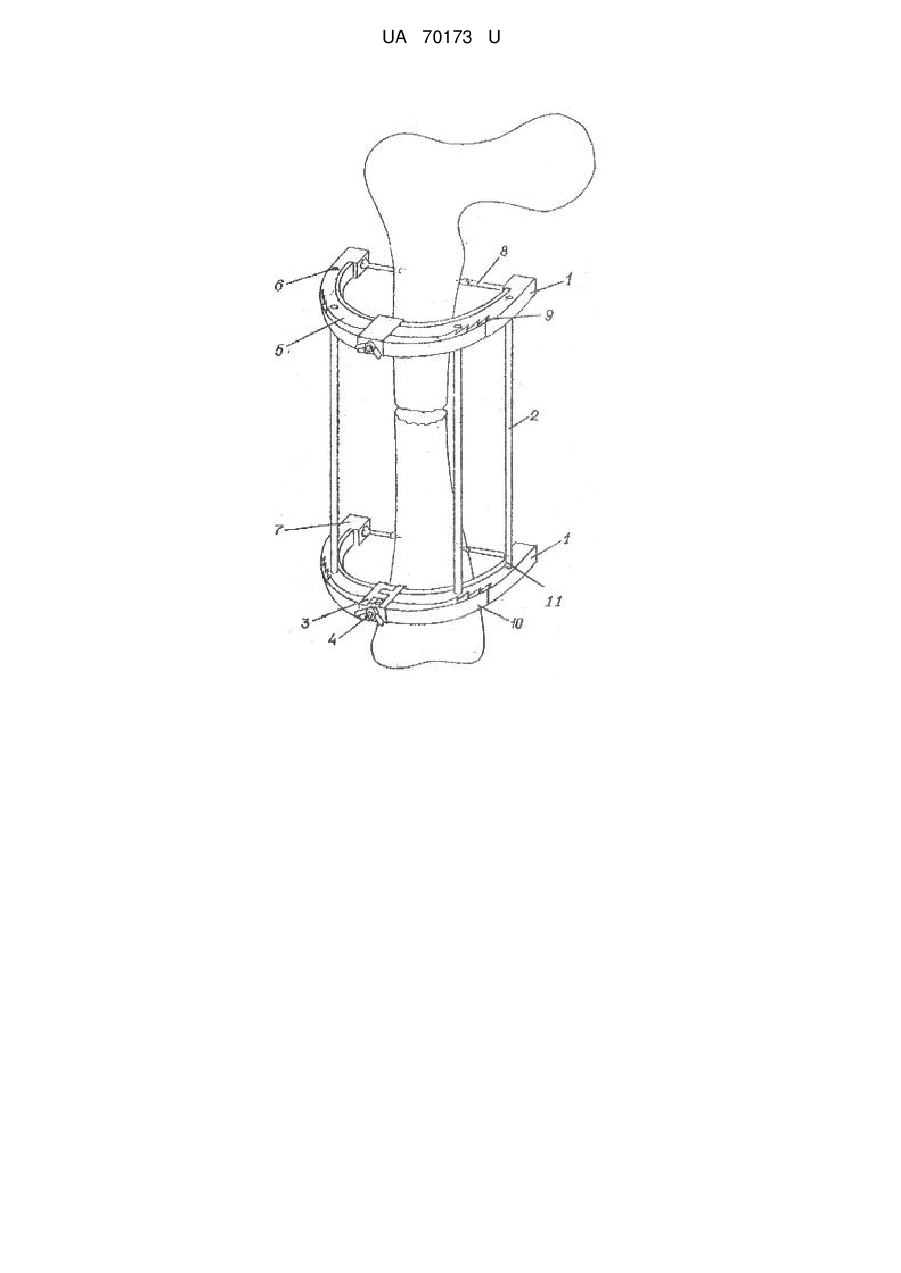

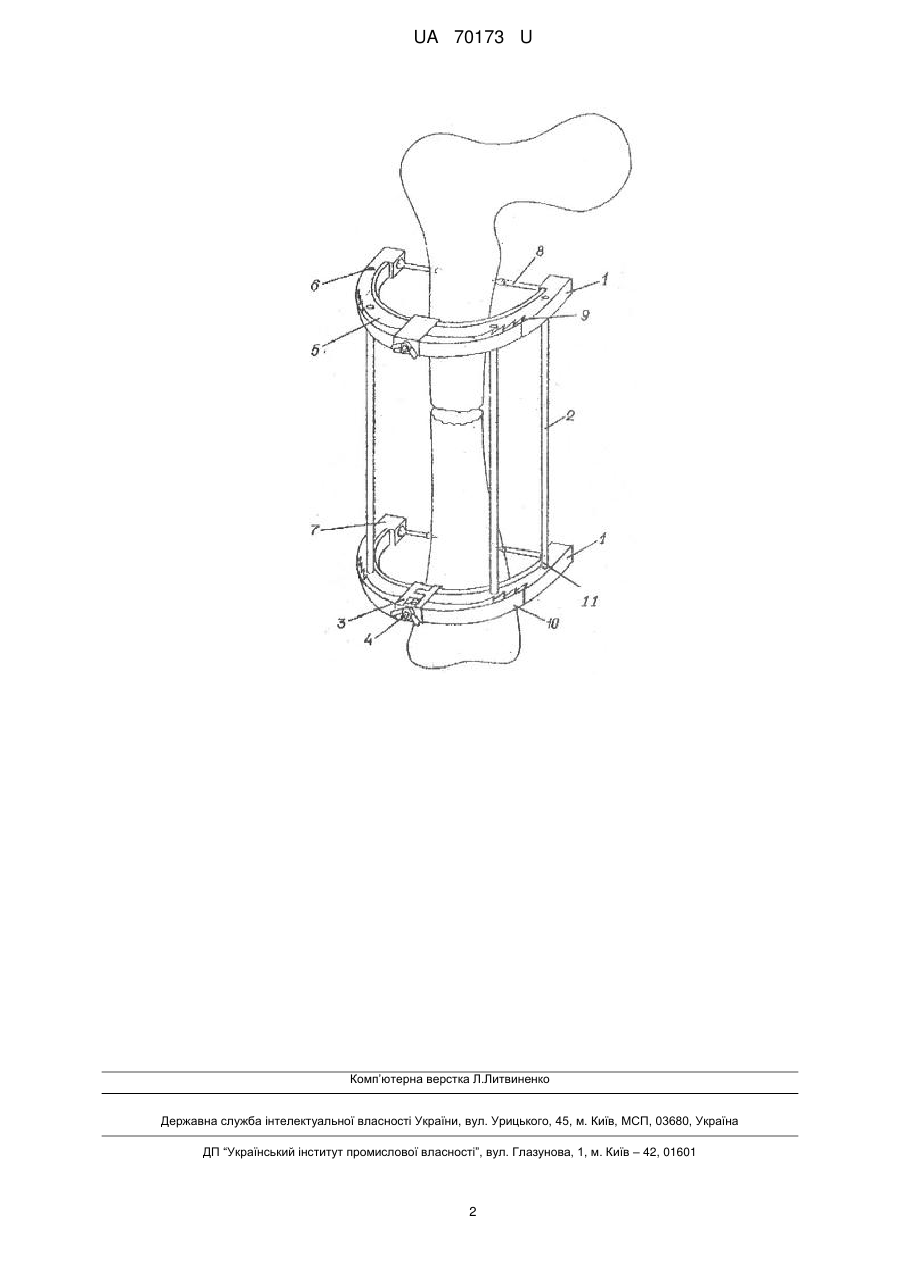

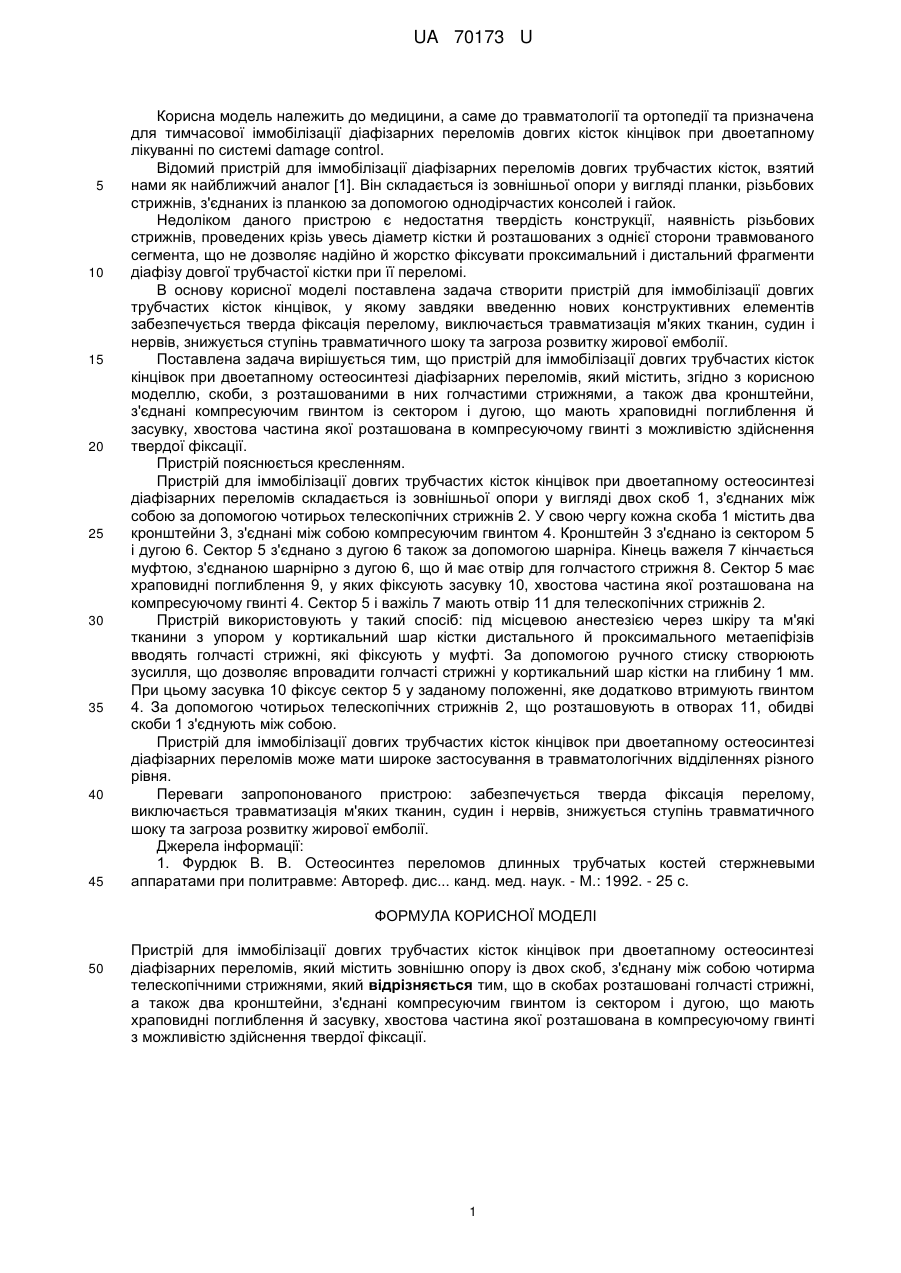

Реферат: Пристрій для іммобілізації довгих трубчастих кісток кінцівок при двоетапному остеосинтезі діафізарних переломів містить зовнішню опору із двох скоб, з'єднану між собою чотирма телескопічними стрижнями. В скобах розташовані голчасті стрижні, два кронштейни, що мають храповидні поглиблення й засувку. UA 70173 U (12) UA 70173 U UA 70173 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме до травматології та ортопедії та призначена для тимчасової іммобілізації діафізарних переломів довгих кісток кінцівок при двоетапному лікуванні по системі damage control. Відомий пристрій для іммобілізації діафізарних переломів довгих трубчастих кісток, взятий нами як найближчий аналог [1]. Він складається із зовнішньої опори у вигляді планки, різьбових стрижнів, з'єднаних із планкою за допомогою однодірчастих консолей і гайок. Недоліком даного пристрою є недостатня твердість конструкції, наявність різьбових стрижнів, проведених крізь увесь діаметр кістки й розташованих з однієї сторони травмованого сегмента, що не дозволяє надійно й жорстко фіксувати проксимальний і дистальний фрагменти діафізу довгої трубчастої кістки при її переломі. В основу корисної моделі поставлена задача створити пристрій для іммобілізації довгих трубчастих кісток кінцівок, у якому завдяки введенню нових конструктивних елементів забезпечується тверда фіксація перелому, виключається травматизація м'яких тканин, судин і нервів, знижується ступінь травматичного шоку та загроза розвитку жирової емболії. Поставлена задача вирішується тим, що пристрій для іммобілізації довгих трубчастих кісток кінцівок при двоетапному остеосинтезі діафізарних переломів, який містить, згідно з корисною моделлю, скоби, з розташованими в них голчастими стрижнями, а також два кронштейни, з'єднані компресуючим гвинтом із сектором і дугою, що мають храповидні поглиблення й засувку, хвостова частина якої розташована в компресуючому гвинті з можливістю здійснення твердої фіксації. Пристрій пояснюється кресленням. Пристрій для іммобілізації довгих трубчастих кісток кінцівок при двоетапному остеосинтезі діафізарних переломів складається із зовнішньої опори у вигляді двох скоб 1, з'єднаних між собою за допомогою чотирьох телескопічних стрижнів 2. У свою чергу кожна скоба 1 містить два кронштейни 3, з'єднані між собою компресуючим гвинтом 4. Кронштейн 3 з'єднано із сектором 5 і дугою 6. Сектор 5 з'єднано з дугою 6 також за допомогою шарніра. Кінець важеля 7 кінчається муфтою, з'єднаною шарнірно з дугою 6, що й має отвір для голчастого стрижня 8. Сектор 5 має храповидні поглиблення 9, у яких фіксують засувку 10, хвостова частина якої розташована на компресуючому гвинті 4. Сектор 5 і важіль 7 мають отвір 11 для телескопічних стрижнів 2. Пристрій використовують у такий спосіб: під місцевою анестезією через шкіру та м'які тканини з упором у кортикальний шар кістки дистального й проксимального метаепіфізів вводять голчасті стрижні, які фіксують у муфті. За допомогою ручного стиску створюють зусилля, що дозволяє впровадити голчасті стрижні у кортикальний шар кістки на глибину 1 мм. При цьому засувка 10 фіксує сектор 5 у заданому положенні, яке додатково втримують гвинтом 4. За допомогою чотирьох телескопічних стрижнів 2, що розташовують в отворах 11, обидві скоби 1 з'єднують між собою. Пристрій для іммобілізації довгих трубчастих кісток кінцівок при двоетапному остеосинтезі діафізарних переломів може мати широке застосування в травматологічних відділеннях різного рівня. Переваги запропонованого пристрою: забезпечується тверда фіксація перелому, виключається травматизація м'яких тканин, судин і нервів, знижується ступінь травматичного шоку та загроза розвитку жирової емболії. Джерела інформації: 1. Фурдюк В. В. Остеосинтез переломов длинных трубчатых костей стержневыми аппаратами при политравме: Автореф. дис... канд. мед. наук. - М.: 1992. - 25 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для іммобілізації довгих трубчастих кісток кінцівок при двоетапному остеосинтезі діафізарних переломів, який містить зовнішню опору із двох скоб, з'єднану між собою чотирма телескопічними стрижнями, який відрізняється тим, що в скобах розташовані голчасті стрижні, а також два кронштейни, з'єднані компресуючим гвинтом із сектором і дугою, що мають храповидні поглиблення й засувку, хвостова частина якої розташована в компресуючому гвинті з можливістю здійснення твердої фіксації. 1 UA 70173 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул.Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
