Спосіб імпелерного нагнітання повітря для аеродинамічних сепараторів

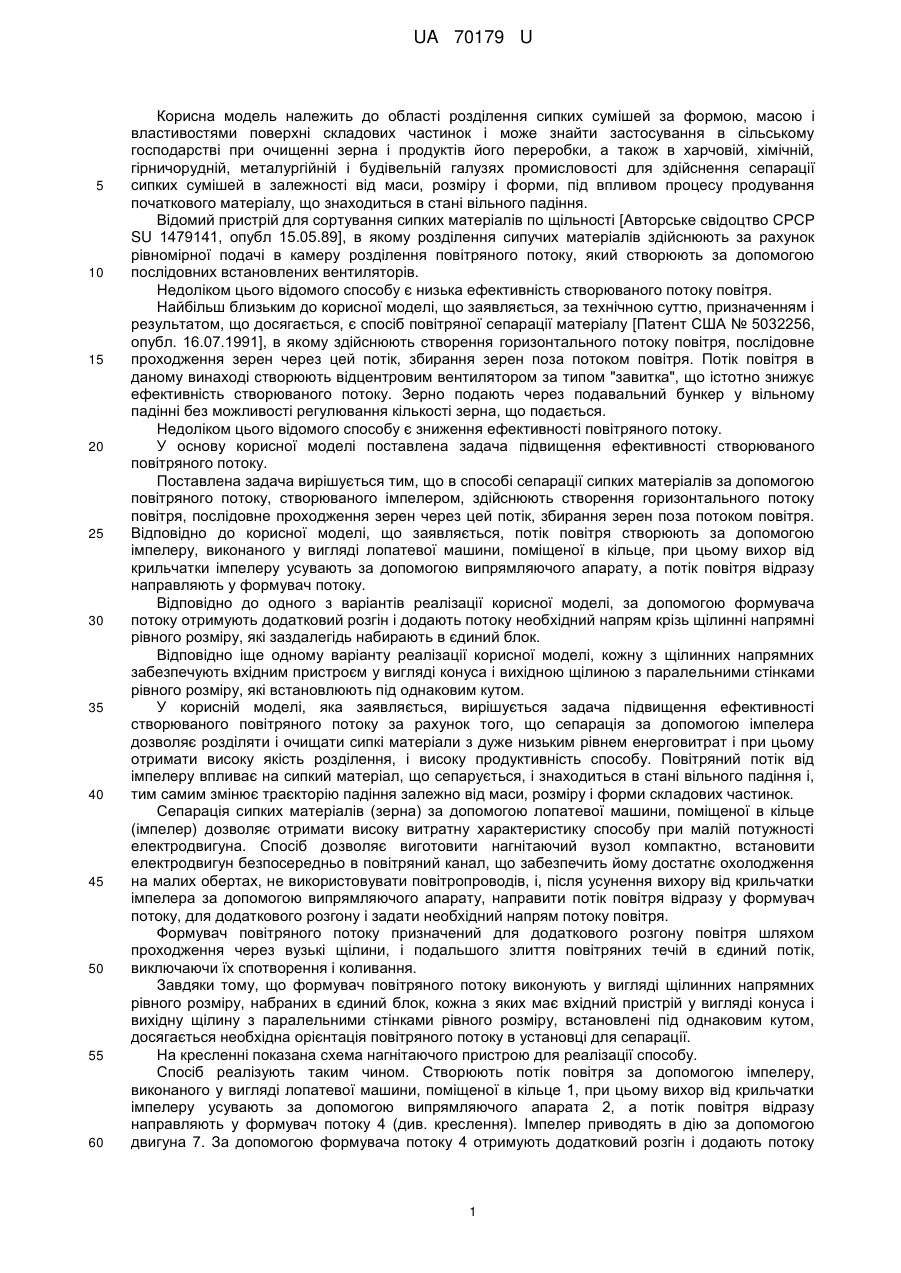

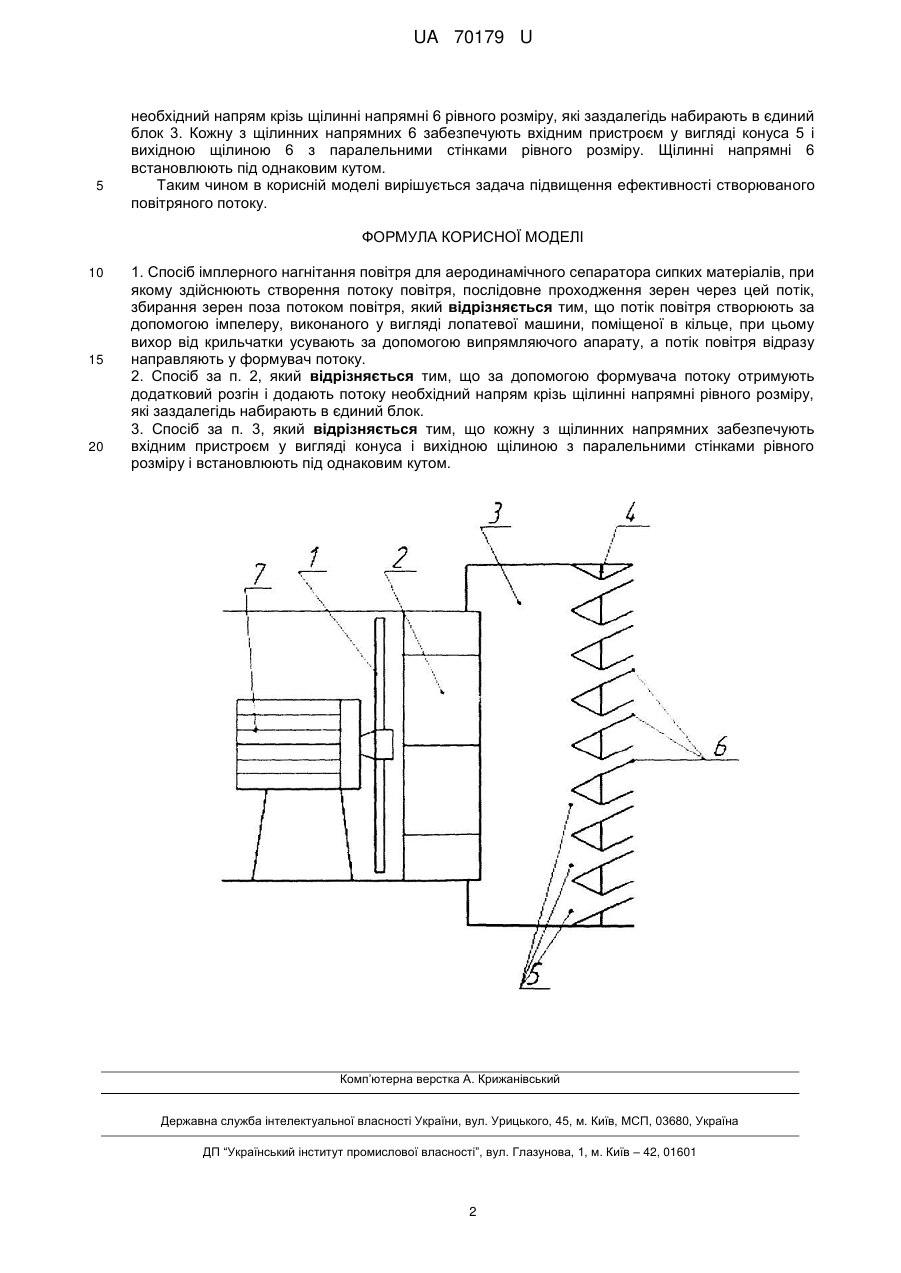

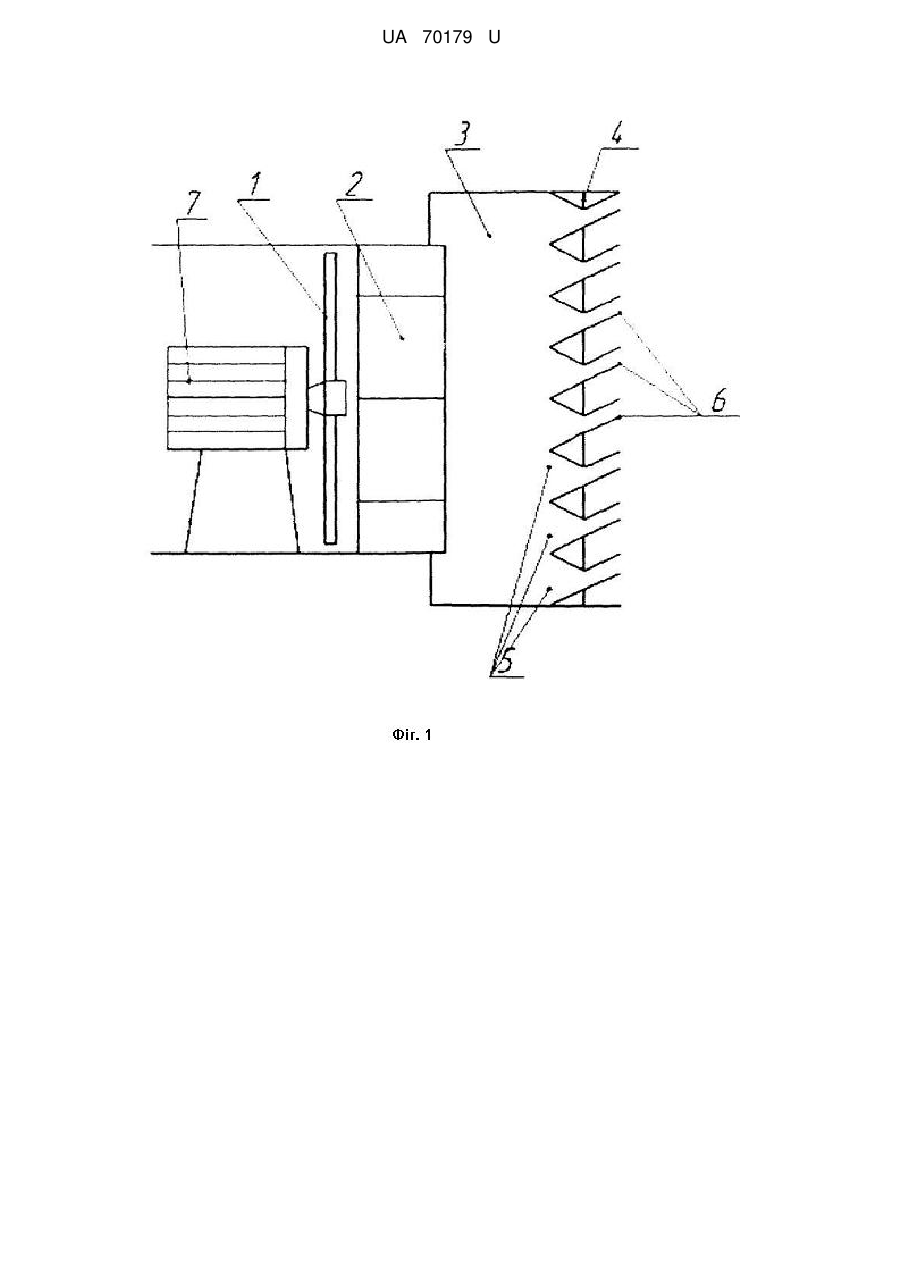

Реферат: Спосіб імплерного нагнітання повітря для аеродинамічного сепаратора сипких матеріалів, при якому здійснюють створення потоку повітря, послідовне проходження зерен через цей потік, збирання зерен поза потоком повітря. Потік повітря створюють за допомогою імпелеру, виконаного у вигляді лопатевої машини, поміщеної в кільце. Вихор від крильчатки усувають за допомогою випрямляючого апарату. Потік повітря відразу направляють у формувач потоку. UA 70179 U (12) UA 70179 U UA 70179 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області розділення сипких сумішей за формою, масою і властивостями поверхні складових частинок і може знайти застосування в сільському господарстві при очищенні зерна і продуктів його переробки, а також в харчовій, хімічній, гірничорудній, металургійній і будівельній галузях промисловості для здійснення сепарації сипких сумішей в залежності від маси, розміру і форми, під впливом процесу продування початкового матеріалу, що знаходиться в стані вільного падіння. Відомий пристрій для сортування сипких матеріалів по щільності [Авторське свідоцтво СРСР SU 1479141, опубл 15.05.89], в якому розділення сипучих матеріалів здійснюють за рахунок рівномірної подачі в камеру розділення повітряного потоку, який створюють за допомогою послідовних встановлених вентиляторів. Недоліком цього відомого способу є низька ефективність створюваного потоку повітря. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є спосіб повітряної сепарації матеріалу [Патент США № 5032256, опубл. 16.07.1991], в якому здійснюють створення горизонтального потоку повітря, послідовне проходження зерен через цей потік, збирання зерен поза потоком повітря. Потік повітря в даному винаході створюють відцентровим вентилятором за типом "завитка", що істотно знижує ефективність створюваного потоку. Зерно подають через подавальний бункер у вільному падінні без можливості регулювання кількості зерна, що подається. Недоліком цього відомого способу є зниження ефективності повітряного потоку. У основу корисної моделі поставлена задача підвищення ефективності створюваного повітряного потоку. Поставлена задача вирішується тим, що в способі сепарації сипких матеріалів за допомогою повітряного потоку, створюваного імпелером, здійснюють створення горизонтального потоку повітря, послідовне проходження зерен через цей потік, збирання зерен поза потоком повітря. Відповідно до корисної моделі, що заявляється, потік повітря створюють за допомогою імпелеру, виконаного у вигляді лопатевої машини, поміщеної в кільце, при цьому вихор від крильчатки імпелеру усувають за допомогою випрямляючого апарату, а потік повітря відразу направляють у формувач потоку. Відповідно до одного з варіантів реалізації корисної моделі, за допомогою формувача потоку отримують додатковий розгін і додають потоку необхідний напрям крізь щілинні напрямні рівного розміру, які заздалегідь набирають в єдиний блок. Відповідно іще одному варіанту реалізації корисної моделі, кожну з щілинних напрямних забезпечують вхідним пристроєм у вигляді конуса і вихідною щілиною з паралельними стінками рівного розміру, які встановлюють під однаковим кутом. У корисній моделі, яка заявляється, вирішується задача підвищення ефективності створюваного повітряного потоку за рахунок того, що сепарація за допомогою імпелера дозволяє розділяти і очищати сипкі матеріали з дуже низьким рівнем енерговитрат і при цьому отримати високу якість розділення, і високу продуктивність способу. Повітряний потік від імпелеру впливає на сипкий матеріал, що сепарується, і знаходиться в стані вільного падіння і, тим самим змінює траєкторію падіння залежно від маси, розміру і форми складових частинок. Сепарація сипких матеріалів (зерна) за допомогою лопатевої машини, поміщеної в кільце (імпелер) дозволяє отримати високу витратну характеристику способу при малій потужності електродвигуна. Спосіб дозволяє виготовити нагнітаючий вузол компактно, встановити електродвигун безпосередньо в повітряний канал, що забезпечить йому достатнє охолодження на малих обертах, не використовувати повітропроводів, і, після усунення вихору від крильчатки імпелера за допомогою випрямляючого апарату, направити потік повітря відразу у формувач потоку, для додаткового розгону і задати необхідний напрям потоку повітря. Формувач повітряного потоку призначений для додаткового розгону повітря шляхом проходження через вузькі щілини, і подальшого злиття повітряних течій в єдиний потік, виключаючи їх спотворення і коливання. Завдяки тому, що формувач повітряного потоку виконують у вигляді щілинних напрямних рівного розміру, набраних в єдиний блок, кожна з яких має вхідний пристрій у вигляді конуса і вихідну щілину з паралельними стінками рівного розміру, встановлені під однаковим кутом, досягається необхідна орієнтація повітряного потоку в установці для сепарації. На кресленні показана схема нагнітаючого пристрою для реалізації способу. Спосіб реалізують таким чином. Створюють потік повітря за допомогою імпелеру, виконаного у вигляді лопатевої машини, поміщеної в кільце 1, при цьому вихор від крильчатки імпелеру усувають за допомогою випрямляючого апарата 2, а потік повітря відразу направляють у формувач потоку 4 (див. креслення). Імпелер приводять в дію за допомогою двигуна 7. За допомогою формувача потоку 4 отримують додатковий розгін і додають потоку 1 UA 70179 U 5 необхідний напрям крізь щілинні напрямні 6 рівного розміру, які заздалегідь набирають в єдиний блок 3. Кожну з щілинних напрямних 6 забезпечують вхідним пристроєм у вигляді конуса 5 і вихідною щілиною 6 з паралельними стінками рівного розміру. Щілинні напрямні 6 встановлюють під однаковим кутом. Таким чином в корисній моделі вирішується задача підвищення ефективності створюваного повітряного потоку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Спосіб імплерного нагнітання повітря для аеродинамічного сепаратора сипких матеріалів, при якому здійснюють створення потоку повітря, послідовне проходження зерен через цей потік, збирання зерен поза потоком повітря, який відрізняється тим, що потік повітря створюють за допомогою імпелеру, виконаного у вигляді лопатевої машини, поміщеної в кільце, при цьому вихор від крильчатки усувають за допомогою випрямляючого апарату, а потік повітря відразу направляють у формувач потоку. 2. Спосіб за п. 2, який відрізняється тим, що за допомогою формувача потоку отримують додатковий розгін і додають потоку необхідний напрям крізь щілинні напрямні рівного розміру, які заздалегідь набирають в єдиний блок. 3. Спосіб за п. 3, який відрізняється тим, що кожну з щілинних напрямних забезпечують вхідним пристроєм у вигляді конуса і вихідною щілиною з паралельними стінками рівного розміру і встановлюють під однаковим кутом. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
