Формувач ясен для двоетапного внутрішньокісткового імплантату classic

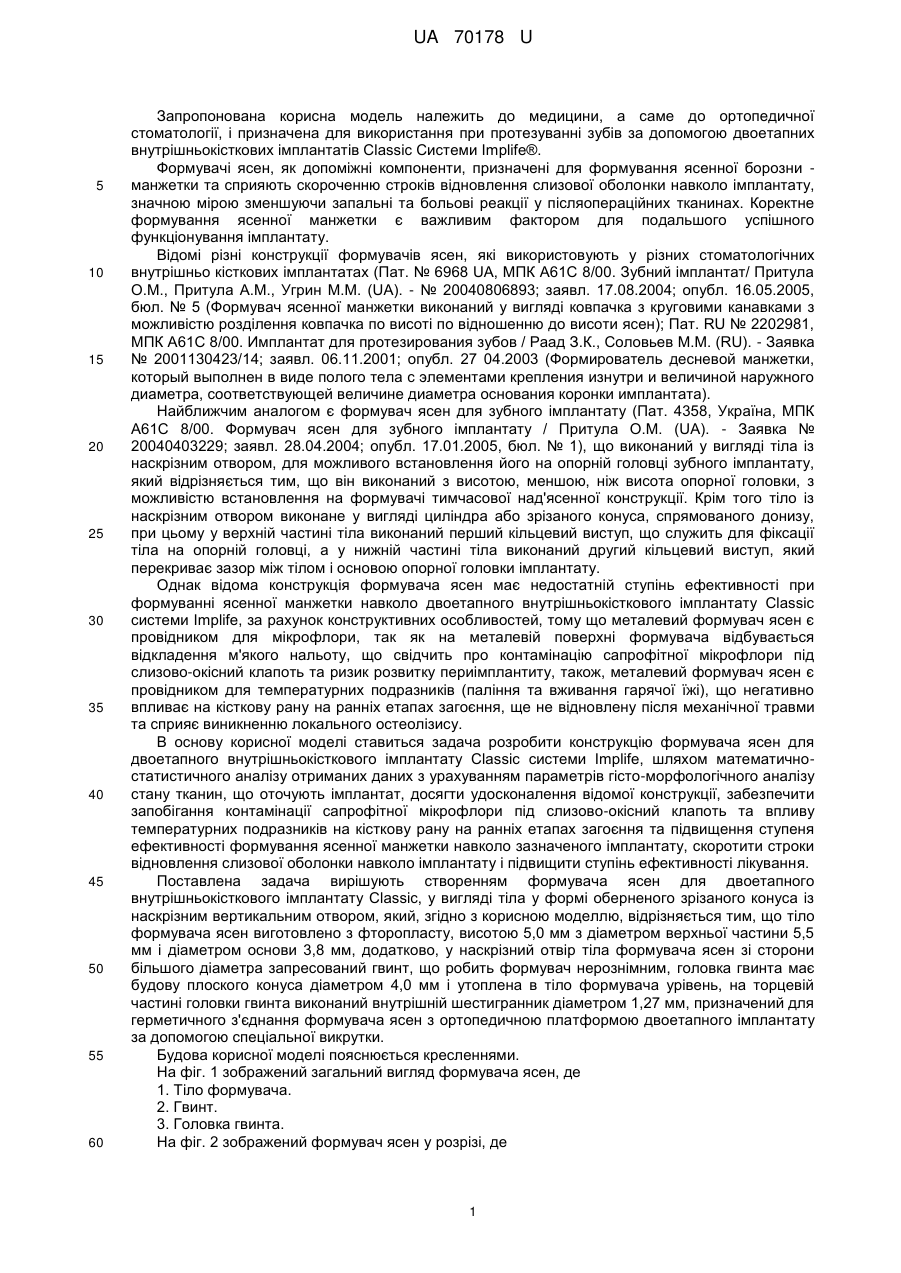

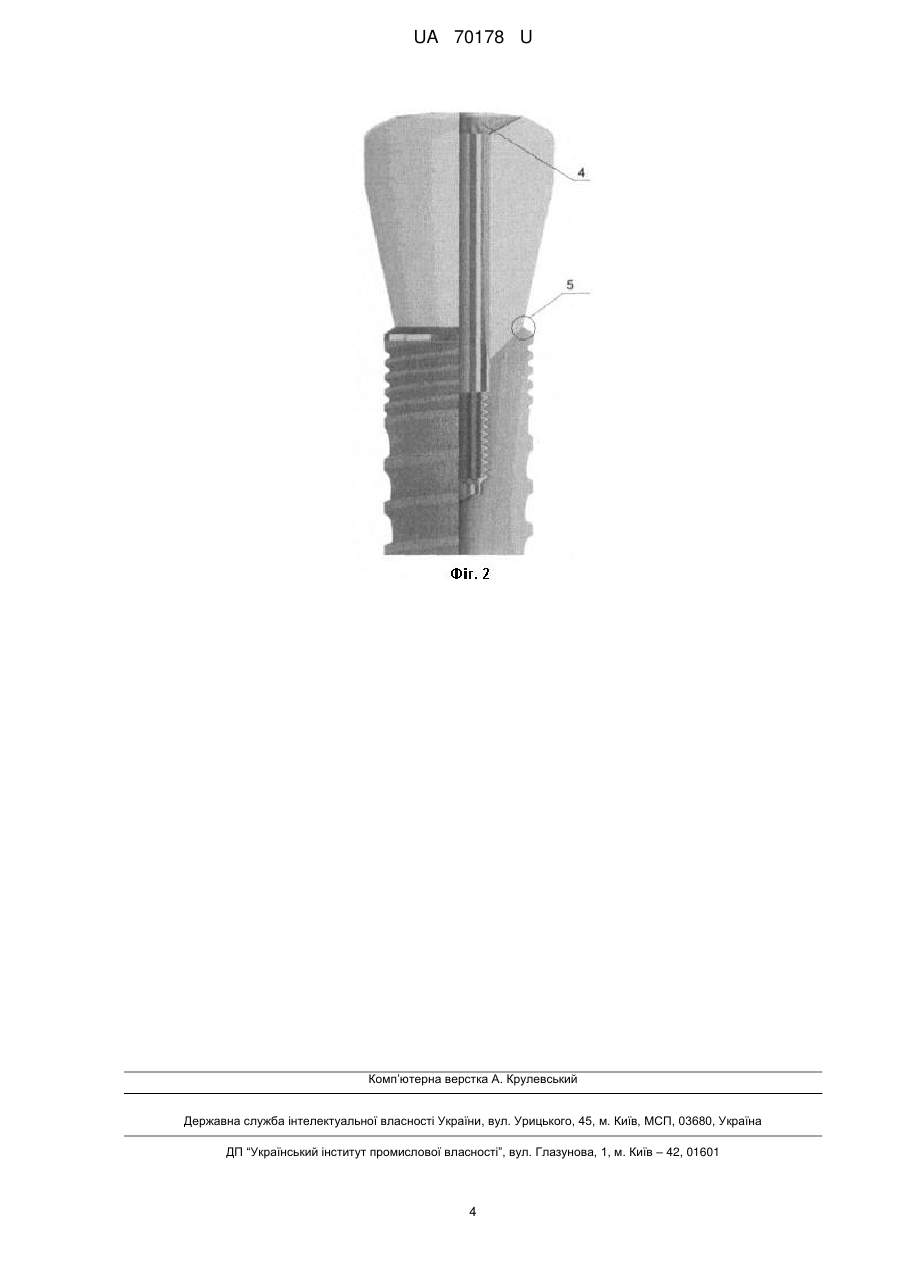

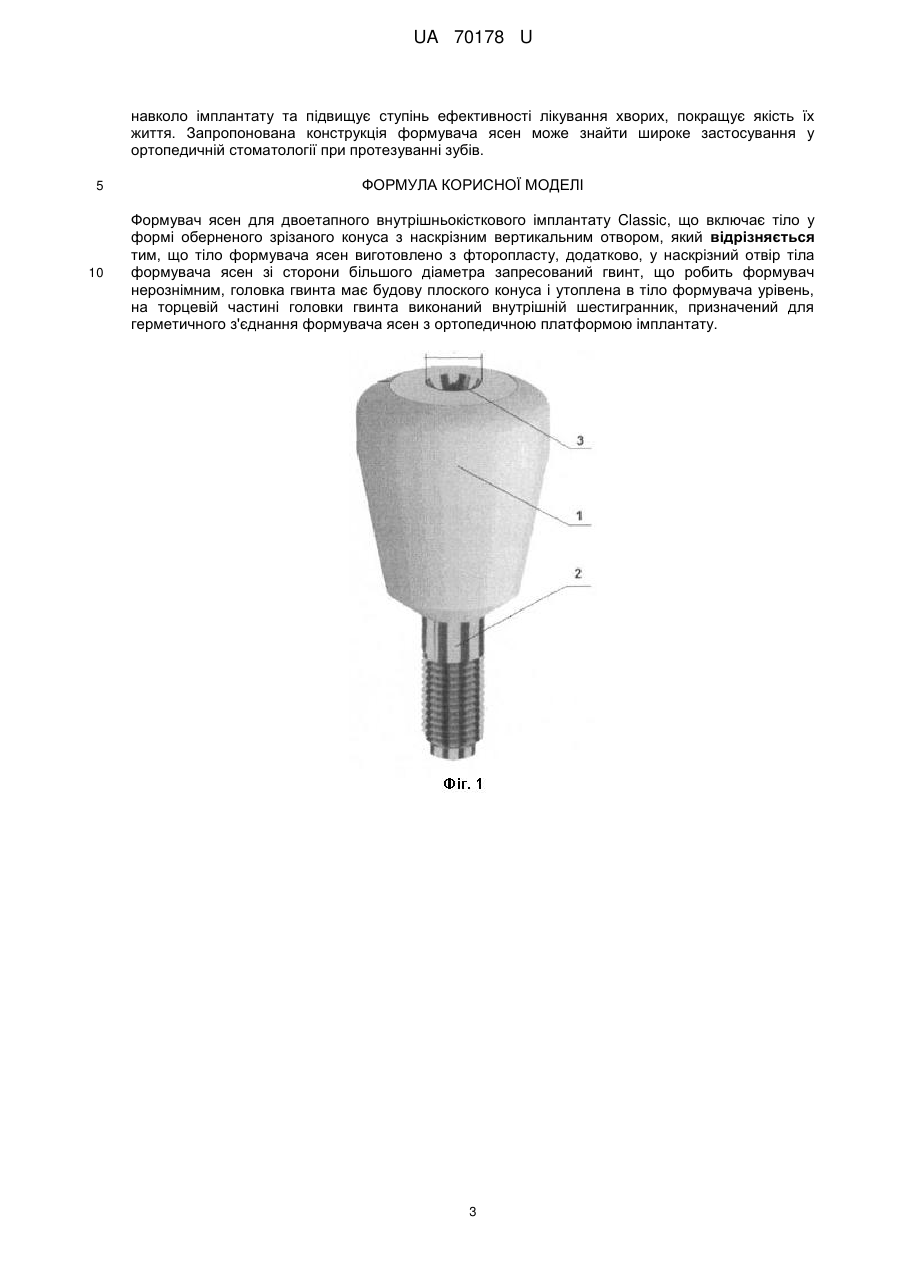

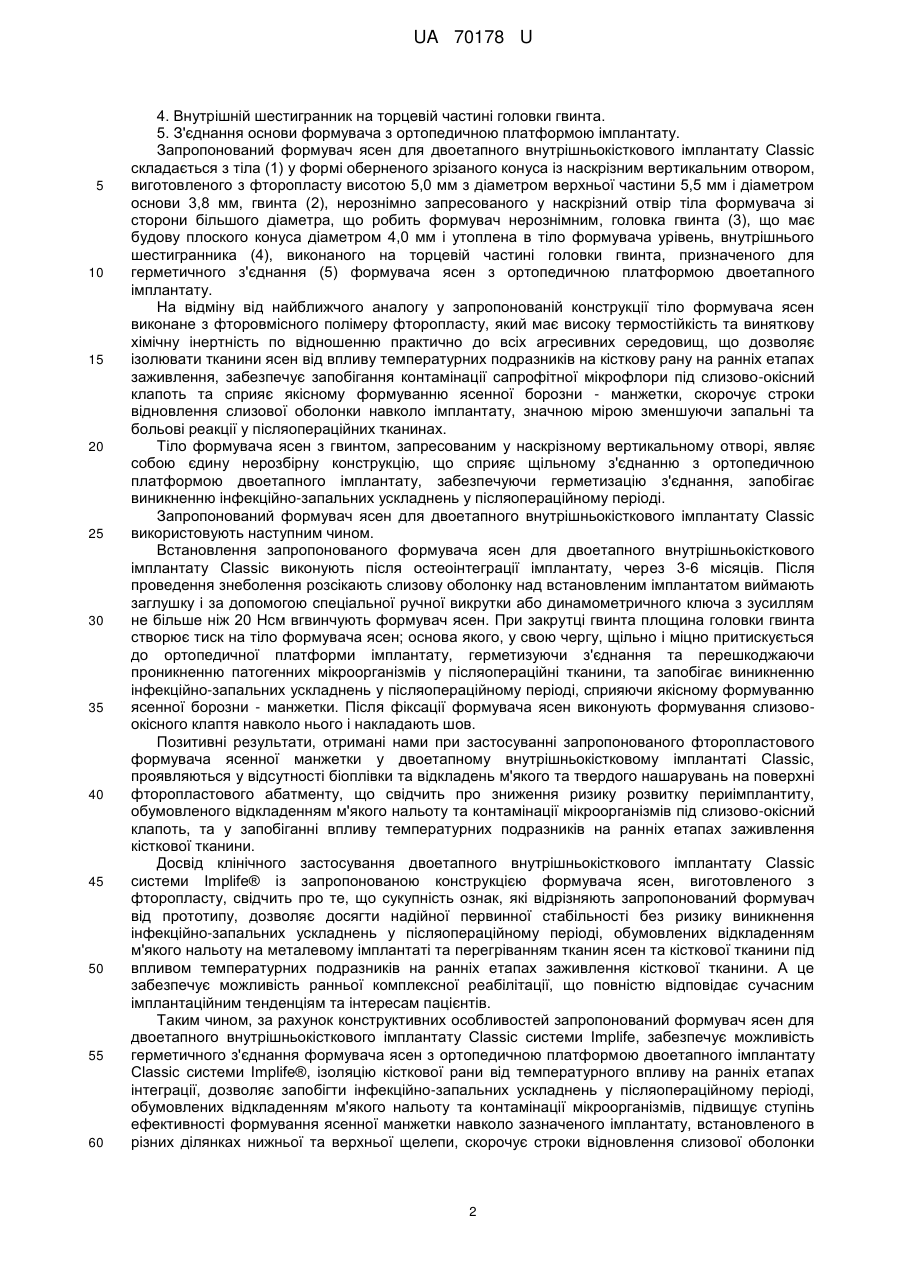

Реферат: Формувач ясен для двоетапного внутрішньокісткового імплантату Classic, що містить тіло з фторопласту у формі оберненого зрізаного конуса з наскрізним вертикальним отвором, гвинт. UA 70178 U (12) UA 70178 U UA 70178 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до медицини, а саме до ортопедичної стоматології, і призначена для використання при протезуванні зубів за допомогою двоетапних внутрішньокісткових імплантатів Classic Системи Implife®. Формувачі ясен, як допоміжні компоненти, призначені для формування ясенної борозни манжетки та сприяють скороченню строків відновлення слизової оболонки навколо імплантату, значною мірою зменшуючи запальні та больові реакції у післяопераційних тканинах. Коректне формування ясенної манжетки є важливим фактором для подальшого успішного функціонування імплантату. Відомі різні конструкції формувачів ясен, які використовують у різних стоматологічних внутрішньо кісткових імплантатах (Пат. № 6968 UA, МПК А61С 8/00. Зубний імплантат/ Притула О.М., Притула A.M., Угрин M.M. (UA). - № 20040806893; заявл. 17.08.2004; опубл. 16.05.2005, бюл. № 5 (Формувач ясенної манжетки виконаний у вигляді ковпачка з круговими канавками з можливістю розділення ковпачка по висоті по відношенню до висоти ясен); Пат. RU № 2202981, МПК А61С 8/00. Имплантат для протезирования зубов / Раад З.К., Соловьев М.М. (RU). - Заявка № 2001130423/14; заявл. 06.11.2001; опубл. 27 04.2003 (Формирователь десневой манжетки, который выполнен в виде полого тела с элементами крепления изнутри и величиной наружного диаметра, соответствующей величине диаметра основания коронки имплантата). Найближчим аналогом є формувач ясен для зубного імплантату (Пат. 4358, Україна, МПК А61С 8/00. Формувач ясен для зубного імплантату / Притула O.M. (UA). - Заявка № 20040403229; заявл. 28.04.2004; опубл. 17.01.2005, бюл. № 1), що виконаний у вигляді тіла із наскрізним отвором, для можливого встановлення його на опорній головці зубного імплантату, який відрізняється тим, що він виконаний з висотою, меншою, ніж висота опорної головки, з можливістю встановлення на формувачі тимчасової над'ясенної конструкції. Крім того тіло із наскрізним отвором виконане у вигляді циліндра або зрізаного конуса, спрямованого донизу, при цьому у верхній частині тіла виконаний перший кільцевий виступ, що служить для фіксації тіла на опорній головці, а у нижній частині тіла виконаний другий кільцевий виступ, який перекриває зазор між тілом і основою опорної головки імплантату. Однак відома конструкція формувача ясен має недостатній ступінь ефективності при формуванні ясенної манжетки навколо двоетапного внутрішньокісткового імплантату Classic системи Implife, за рахунок конструктивних особливостей, тому що металевий формувач ясен є провідником для мікрофлори, так як на металевій поверхні формувача відбувається відкладення м'якого нальоту, що свідчить про контамінацію сапрофітної мікрофлори під слизово-окісний клапоть та ризик розвитку периімплантиту, також, металевий формувач ясен є провідником для температурних подразників (паління та вживання гарячої їжі), що негативно впливає на кісткову рану на ранніх етапах загоєння, ще не відновлену після механічної травми та сприяє виникненню локального остеолізису. В основу корисної моделі ставиться задача розробити конструкцію формувача ясен для двоетапного внутрішньокісткового імплантату Classic системи Implife, шляхом математичностатистичного аналізу отриманих даних з урахуванням параметрів гісто-морфологічного аналізу стану тканин, що оточують імплантат, досягти удосконалення відомої конструкції, забезпечити запобігання контамінації сапрофітної мікрофлори під слизово-окісний клапоть та впливу температурних подразників на кісткову рану на ранніх етапах загоєння та підвищення ступеня ефективності формування ясенної манжетки навколо зазначеного імплантату, скоротити строки відновлення слизової оболонки навколо імплантату і підвищити ступінь ефективності лікування. Поставлена задача вирішують створенням формувача ясен для двоетапного внутрішньокісткового імплантату Classic, у вигляді тіла у формі оберненого зрізаного конуса із наскрізним вертикальним отвором, який, згідно з корисною моделлю, відрізняється тим, що тіло формувача ясен виготовлено з фторопласту, висотою 5,0 мм з діаметром верхньої частини 5,5 мм і діаметром основи 3,8 мм, додатково, у наскрізний отвір тіла формувача ясен зі сторони більшого діаметра запресований гвинт, що робить формувач нерознімним, головка гвинта має будову плоского конуса діаметром 4,0 мм і утоплена в тіло формувача урівень, на торцевій частині головки гвинта виконаний внутрішній шестигранник діаметром 1,27 мм, призначений для герметичного з'єднання формувача ясен з ортопедичною платформою двоетапного імплантату за допомогою спеціальної викрутки. Будова корисної моделі пояснюється кресленнями. На фіг. 1 зображений загальний вигляд формувача ясен, де 1. Тіло формувача. 2. Гвинт. 3. Головка гвинта. На фіг. 2 зображений формувач ясен у розрізі, де 1 UA 70178 U 5 10 15 20 25 30 35 40 45 50 55 60 4. Внутрішній шестигранник на торцевій частині головки гвинта. 5. З'єднання основи формувача з ортопедичною платформою імплантату. Запропонований формувач ясен для двоетапного внутрішньокісткового імплантату Classic складається з тіла (1) у формі оберненого зрізаного конуса із наскрізним вертикальним отвором, виготовленого з фторопласту висотою 5,0 мм з діаметром верхньої частини 5,5 мм і діаметром основи 3,8 мм, гвинта (2), нерознімно запресованого у наскрізний отвір тіла формувача зі сторони більшого діаметра, що робить формувач нерознімним, головка гвинта (3), що має будову плоского конуса діаметром 4,0 мм і утоплена в тіло формувача урівень, внутрішнього шестигранника (4), виконаного на торцевій частині головки гвинта, призначеного для герметичного з'єднання (5) формувача ясен з ортопедичною платформою двоетапного імплантату. На відміну від найближчого аналогу у запропонованій конструкції тіло формувача ясен виконане з фторовмісного полімеру фторопласту, який має високу термостійкість та виняткову хімічну інертність по відношенню практично до всіх агресивних середовищ, що дозволяє ізолювати тканини ясен від впливу температурних подразників на кісткову рану на ранніх етапах заживлення, забезпечує запобігання контамінації сапрофітної мікрофлори під слизово-окісний клапоть та сприяє якісному формуванню ясенної борозни - манжетки, скорочує строки відновлення слизової оболонки навколо імплантату, значною мірою зменшуючи запальні та больові реакції у післяопераційних тканинах. Тіло формувача ясен з гвинтом, запресованим у наскрізному вертикальному отворі, являє собою єдину нерозбірну конструкцію, що сприяє щільному з'єднанню з ортопедичною платформою двоетапного імплантату, забезпечуючи герметизацію з'єднання, запобігає виникненню інфекційно-запальних ускладнень у післяопераційному періоді. Запропонований формувач ясен для двоетапного внутрішньокісткового імплантату Classic використовують наступним чином. Встановлення запропонованого формувача ясен для двоетапного внутрішньокісткового імплантату Classic виконують після остеоінтеграції імплантату, через 3-6 місяців. Після проведення знеболення розсікають слизову оболонку над встановленим імплантатом виймають заглушку і за допомогою спеціальної ручної викрутки або динамометричного ключа з зусиллям не більше ніж 20 Нсм вгвинчують формувач ясен. При закрутці гвинта площина головки гвинта створює тиск на тіло формувача ясен; основа якого, у свою чергу, щільно і міцно притискується до ортопедичної платформи імплантату, герметизуючи з'єднання та перешкоджаючи проникненню патогенних мікроорганізмів у післяопераційні тканини, та запобігає виникненню інфекційно-запальних ускладнень у післяопераційному періоді, сприяючи якісному формуванню ясенної борозни - манжетки. Після фіксації формувача ясен виконують формування слизовоокісного клаптя навколо нього і накладають шов. Позитивні результати, отримані нами при застосуванні запропонованого фторопластового формувача ясенної манжетки у двоетапному внутрішньокістковому імплантаті Classic, проявляються у відсутності біоплівки та відкладень м'якого та твердого нашарувань на поверхні фторопластового абатменту, що свідчить про зниження ризику розвитку периімплантиту, обумовленого відкладенням м'якого нальоту та контамінації мікроорганізмів під слизово-окісний клапоть, та у запобіганні впливу температурних подразників на ранніх етапах заживлення кісткової тканини. Досвід клінічного застосування двоетапного внутрішньокісткового імплантату Classic системи Implife® із запропонованою конструкцією формувача ясен, виготовленого з фторопласту, свідчить про те, що сукупність ознак, які відрізняють запропонований формувач від прототипу, дозволяє досягти надійної первинної стабільності без ризику виникнення інфекційно-запальних ускладнень у післяопераційному періоді, обумовлених відкладенням м'якого нальоту на металевому імплантаті та перегріванням тканин ясен та кісткової тканини під впливом температурних подразників на ранніх етапах заживлення кісткової тканини. А це забезпечує можливість ранньої комплексної реабілітації, що повністю відповідає сучасним імплантаційним тенденціям та інтересам пацієнтів. Таким чином, за рахунок конструктивних особливостей запропонований формувач ясен для двоетапного внутрішньокісткового імплантату Classic системи Implife, забезпечує можливість герметичного з'єднання формувача ясен з ортопедичною платформою двоетапного імплантату Classic системи Implife®, ізоляцію кісткової рани від температурного впливу на ранніх етапах інтеграції, дозволяє запобігти інфекційно-запальних ускладнень у післяопераційному періоді, обумовлених відкладенням м'якого нальоту та контамінації мікроорганізмів, підвищує ступінь ефективності формування ясенної манжетки навколо зазначеного імплантату, встановленого в різних ділянках нижньої та верхньої щелепи, скорочує строки відновлення слизової оболонки 2 UA 70178 U навколо імплантату та підвищує ступінь ефективності лікування хворих, покращує якість їх життя. Запропонована конструкція формувача ясен може знайти широке застосування у ортопедичній стоматології при протезуванні зубів. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Формувач ясен для двоетапного внутрішньокісткового імплантату Classic, що включає тіло у формі оберненого зрізаного конуса з наскрізним вертикальним отвором, який відрізняється тим, що тіло формувача ясен виготовлено з фторопласту, додатково, у наскрізний отвір тіла формувача ясен зі сторони більшого діаметра запресований гвинт, що робить формувач нерознімним, головка гвинта має будову плоского конуса і утоплена в тіло формувача урівень, на торцевій частині головки гвинта виконаний внутрішній шестигранник, призначений для герметичного з'єднання формувача ясен з ортопедичною платформою імплантату. 3 UA 70178 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
