Система для біологічного двоступеневого очищення стічних вод

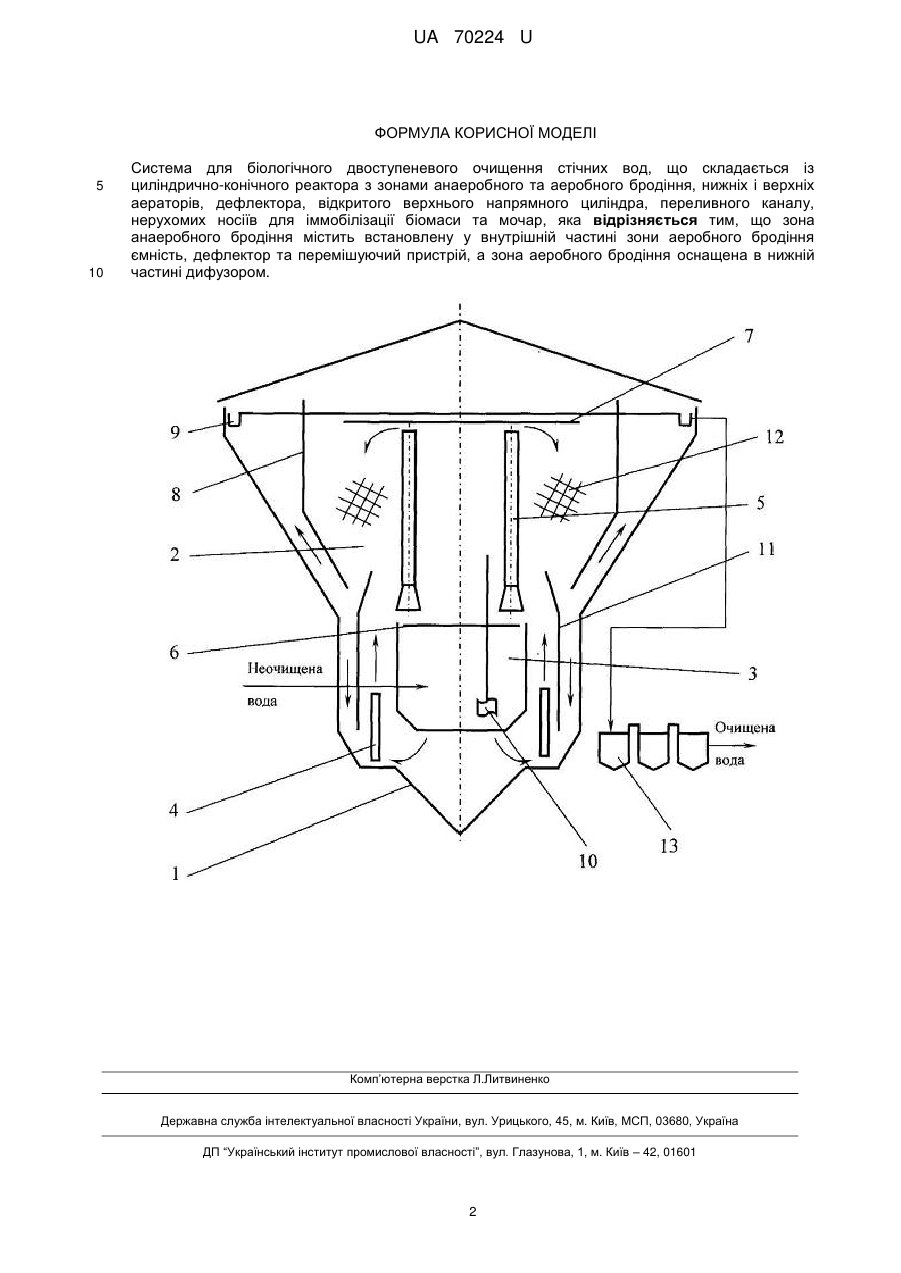

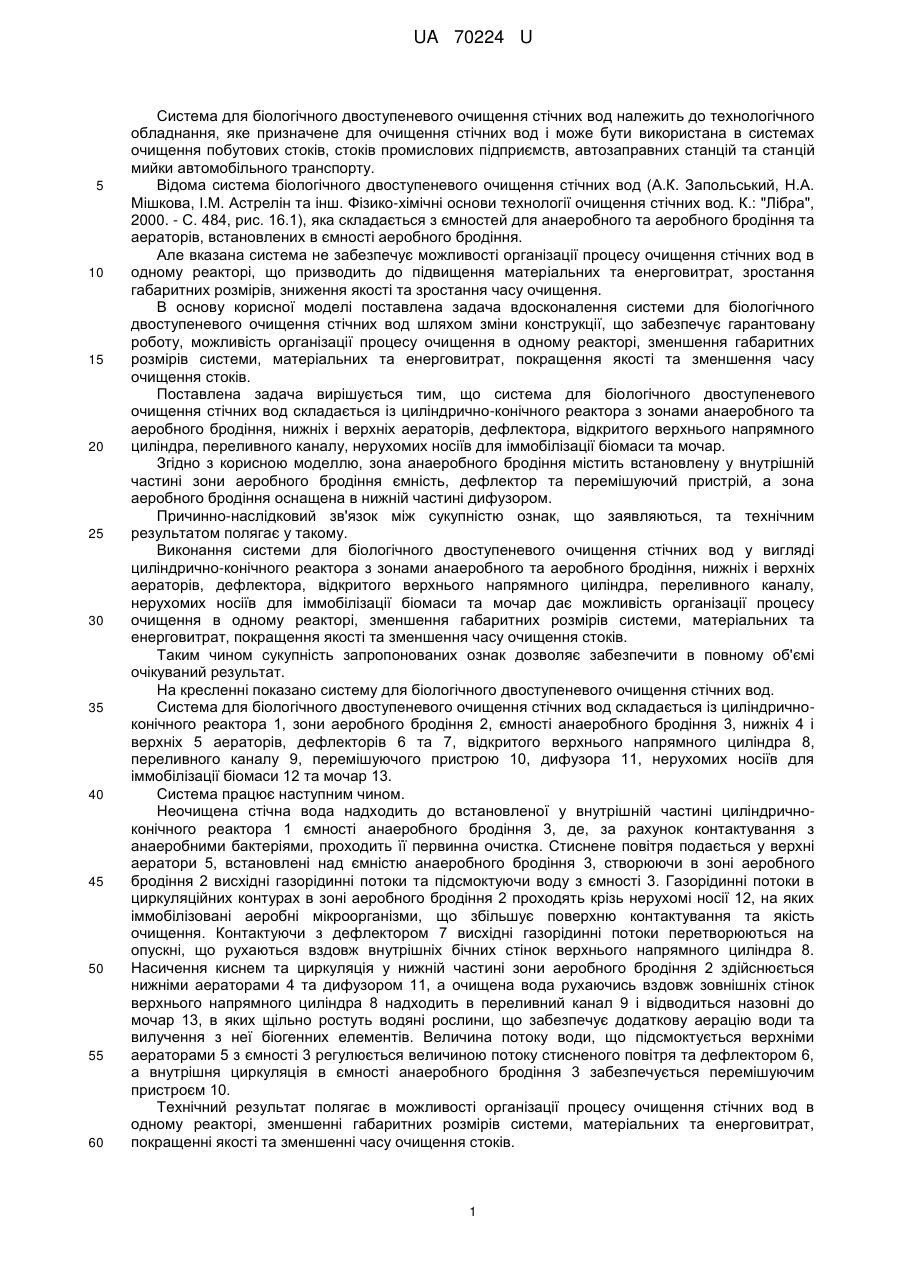

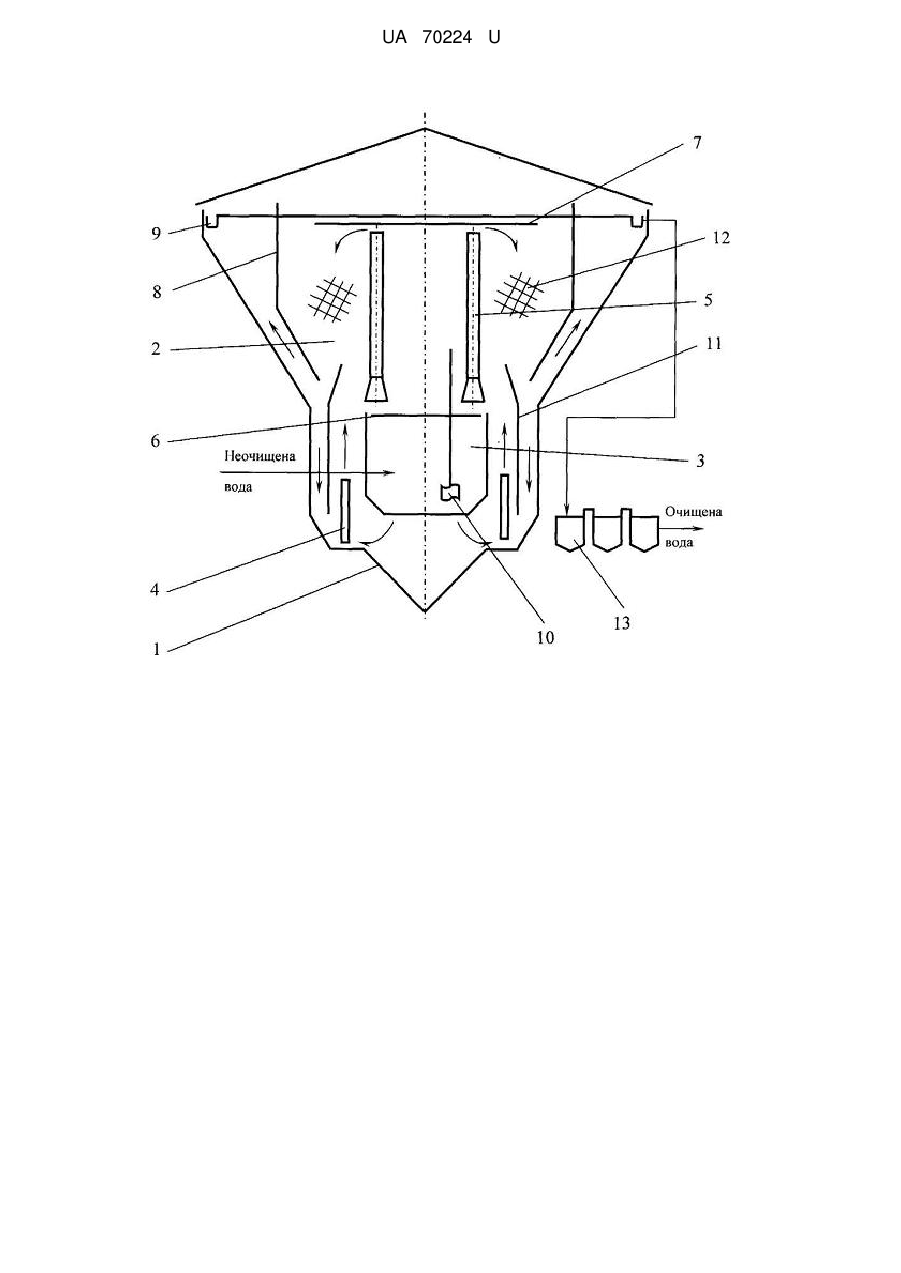

Реферат: Система для біологічного двоступеневого очищення стічних вод складається із циліндричноконічного реактора з зонами анаеробного та аеробного бродіння, нижніх і верхніх аераторів, дефлектора, відкритого верхнього напрямного циліндра, переливного каналу, нерухомих носіїв для іммобілізації біомаси та мочар. Зона анаеробного бродіння містить встановлену у внутрішній частині зони аеробного бродіння ємність, дефлектор та перемішуючий пристрій, а зона аеробного бродіння оснащена в нижній частині дифузором. UA 70224 U (12) UA 70224 U UA 70224 U 5 10 15 20 25 30 35 40 45 50 55 60 Система для біологічного двоступеневого очищення стічних вод належить до технологічного обладнання, яке призначене для очищення стічних вод і може бути використана в системах очищення побутових стоків, стоків промислових підприємств, автозаправних станцій та станцій мийки автомобільного транспорту. Відома система біологічного двоступеневого очищення стічних вод (А.К. Запольський, Н.А. Мішкова, І.М. Астрелін та інш. Фізико-хімічні основи технології очищення стічних вод. К.: "Лібра", 2000. - С. 484, рис. 16.1), яка складається з ємностей для анаеробного та аеробного бродіння та аераторів, встановлених в ємності аеробного бродіння. Але вказана система не забезпечує можливості організації процесу очищення стічних вод в одному реакторі, що призводить до підвищення матеріальних та енерговитрат, зростання габаритних розмірів, зниження якості та зростання часу очищення. В основу корисної моделі поставлена задача вдосконалення системи для біологічного двоступеневого очищення стічних вод шляхом зміни конструкції, що забезпечує гарантовану роботу, можливість організації процесу очищення в одному реакторі, зменшення габаритних розмірів системи, матеріальних та енерговитрат, покращення якості та зменшення часу очищення стоків. Поставлена задача вирішується тим, що система для біологічного двоступеневого очищення стічних вод складається із циліндрично-конічного реактора з зонами анаеробного та аеробного бродіння, нижніх і верхніх аераторів, дефлектора, відкритого верхнього напрямного циліндра, переливного каналу, нерухомих носіїв для іммобілізації біомаси та мочар. Згідно з корисною моделлю, зона анаеробного бродіння містить встановлену у внутрішній частині зони аеробного бродіння ємність, дефлектор та перемішуючий пристрій, а зона аеробного бродіння оснащена в нижній частині дифузором. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Виконання системи для біологічного двоступеневого очищення стічних вод у вигляді циліндрично-конічного реактора з зонами анаеробного та аеробного бродіння, нижніх і верхніх аераторів, дефлектора, відкритого верхнього напрямного циліндра, переливного каналу, нерухомих носіїв для іммобілізації біомаси та мочар дає можливість організації процесу очищення в одному реакторі, зменшення габаритних розмірів системи, матеріальних та енерговитрат, покращення якості та зменшення часу очищення стоків. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний результат. На кресленні показано систему для біологічного двоступеневого очищення стічних вод. Система для біологічного двоступеневого очищення стічних вод складається із циліндричноконічного реактора 1, зони аеробного бродіння 2, ємності анаеробного бродіння 3, нижніх 4 і верхніх 5 аераторів, дефлекторів 6 та 7, відкритого верхнього напрямного циліндра 8, переливного каналу 9, перемішуючого пристрою 10, дифузора 11, нерухомих носіїв для іммобілізації біомаси 12 та мочар 13. Система працює наступним чином. Неочищена стічна вода надходить до встановленої у внутрішній частині циліндричноконічного реактора 1 ємності анаеробного бродіння 3, де, за рахунок контактування з анаеробними бактеріями, проходить її первинна очистка. Стиснене повітря подається у верхні аератори 5, встановлені над ємністю анаеробного бродіння 3, створюючи в зоні аеробного бродіння 2 висхідні газорідинні потоки та підсмоктуючи воду з ємності 3. Газорідинні потоки в циркуляційних контурах в зоні аеробного бродіння 2 проходять крізь нерухомі носії 12, на яких іммобілізовані аеробні мікроорганізми, що збільшує поверхню контактування та якість очищення. Контактуючи з дефлектором 7 висхідні газорідинні потоки перетворюються на опускні, що рухаються вздовж внутрішніх бічних стінок верхнього напрямного циліндра 8. Насичення киснем та циркуляція у нижній частині зони аеробного бродіння 2 здійснюється нижніми аераторами 4 та дифузором 11, а очищена вода рухаючись вздовж зовнішніх стінок верхнього напрямного циліндра 8 надходить в переливний канал 9 і відводиться назовні до мочар 13, в яких щільно ростуть водяні рослини, що забезпечує додаткову аерацію води та вилучення з неї біогенних елементів. Величина потоку води, що підсмоктується верхніми аераторами 5 з ємності 3 регулюється величиною потоку стисненого повітря та дефлектором 6, а внутрішня циркуляція в ємності анаеробного бродіння 3 забезпечується перемішуючим пристроєм 10. Технічний результат полягає в можливості організації процесу очищення стічних вод в одному реакторі, зменшенні габаритних розмірів системи, матеріальних та енерговитрат, покращенні якості та зменшенні часу очищення стоків. 1 UA 70224 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Система для біологічного двоступеневого очищення стічних вод, що складається із циліндрично-конічного реактора з зонами анаеробного та аеробного бродіння, нижніх і верхніх аераторів, дефлектора, відкритого верхнього напрямного циліндра, переливного каналу, нерухомих носіїв для іммобілізації біомаси та мочар, яка відрізняється тим, що зона анаеробного бродіння містить встановлену у внутрішній частині зони аеробного бродіння ємність, дефлектор та перемішуючий пристрій, а зона аеробного бродіння оснащена в нижній частині дифузором. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
