Ежекційний аераційний пристрій

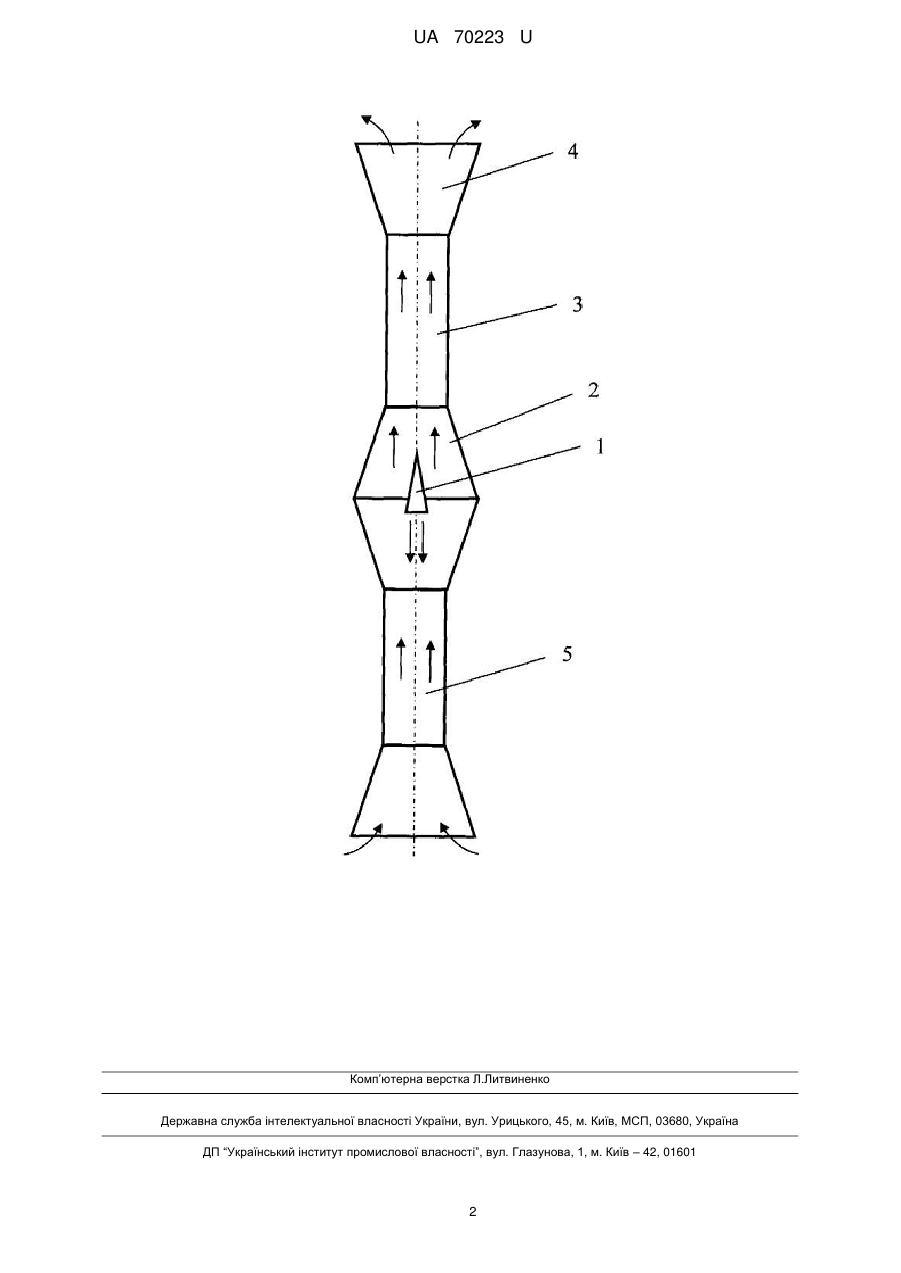

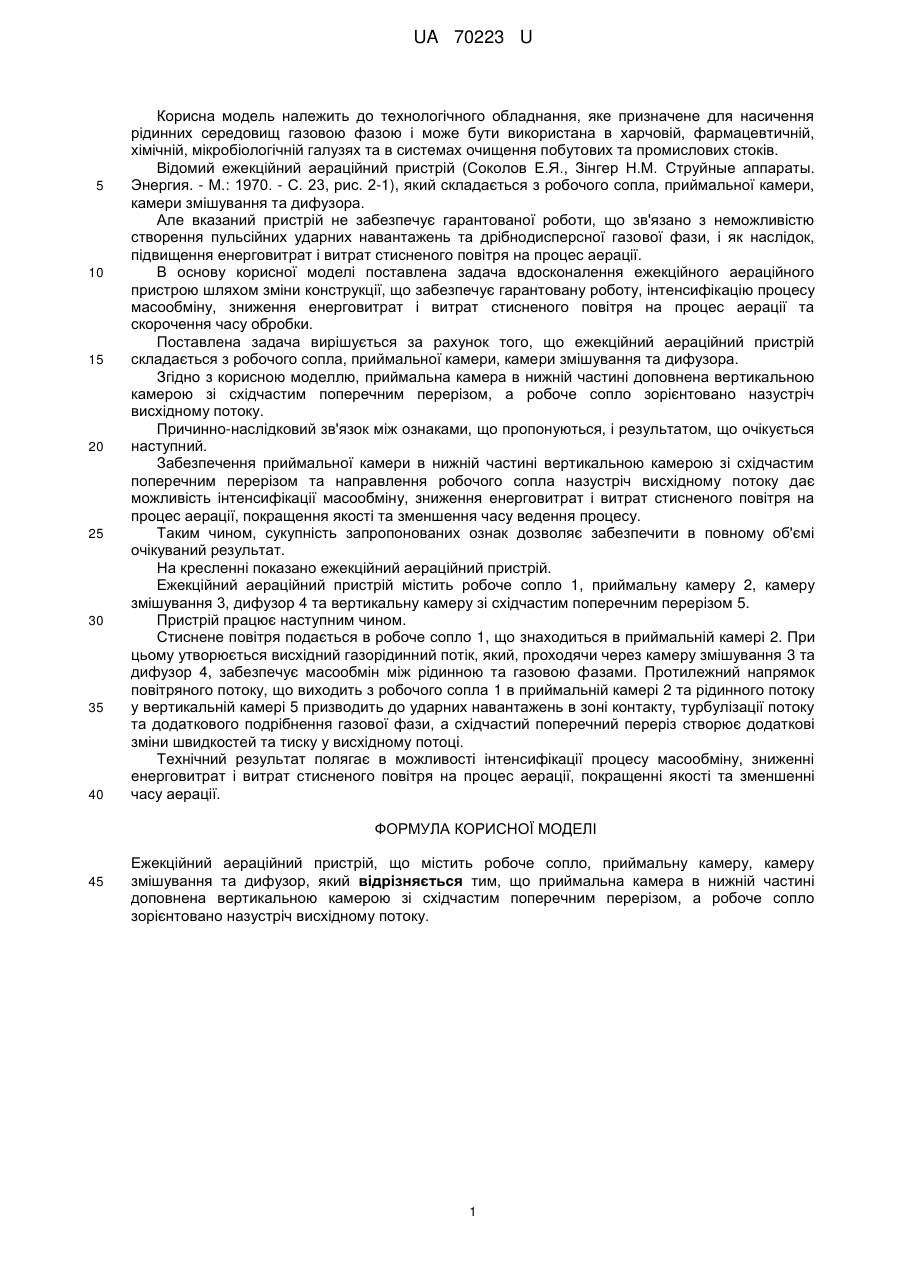

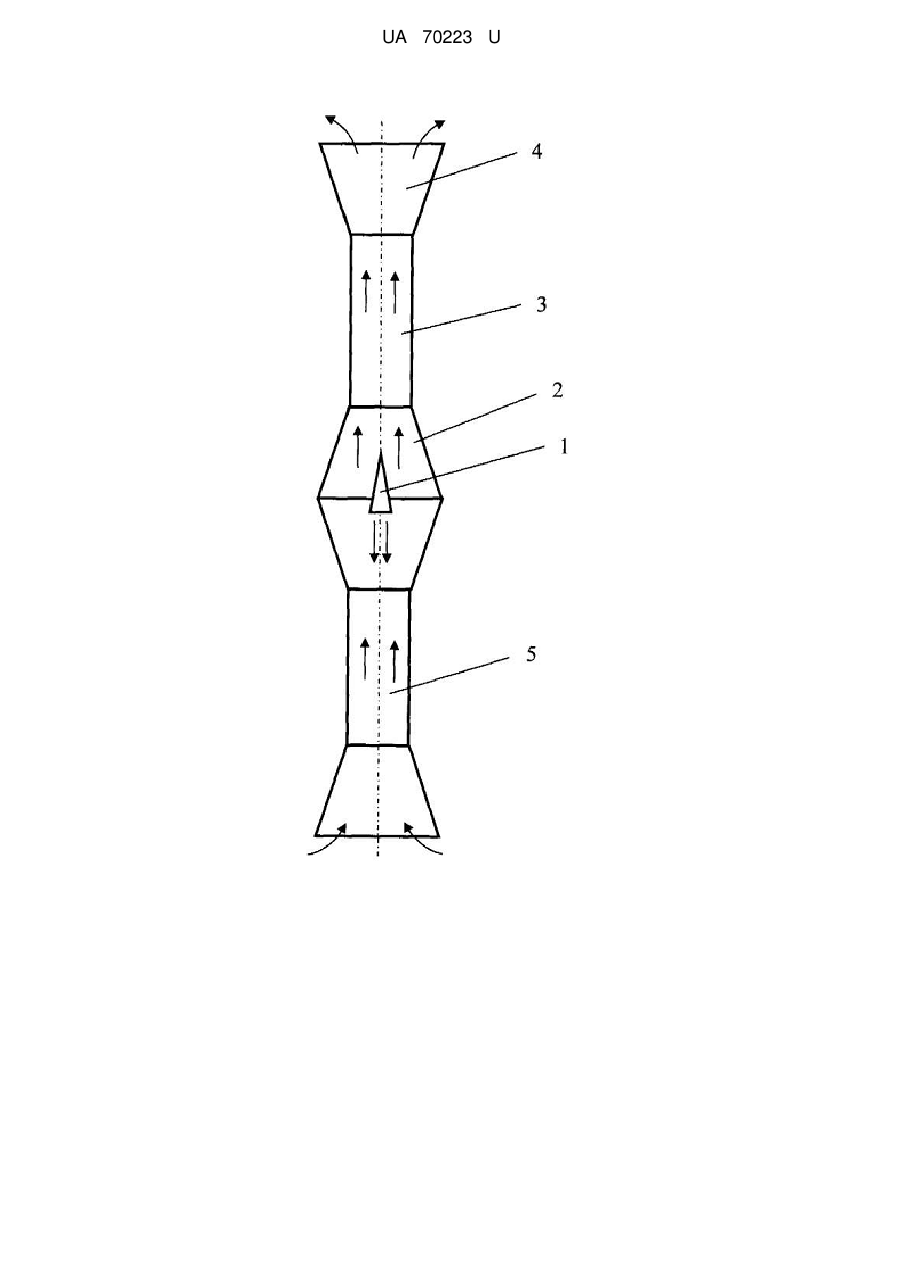

Реферат: Ежекційний аераційний пристрій містить робоче сопло, приймальну камеру, камеру змішування та дифузор. Приймальна камера в нижній частині доповнена вертикальною камерою зі східчастим поперечним перерізом, а робоче сопло зорієнтовано назустріч висхідному потоку. UA 70223 U (12) UA 70223 U UA 70223 U 5 10 15 20 25 30 35 40 Корисна модель належить до технологічного обладнання, яке призначене для насичення рідинних середовищ газовою фазою і може бути використана в харчовій, фармацевтичній, хімічній, мікробіологічній галузях та в системах очищення побутових та промислових стоків. Відомий ежекційний аераційний пристрій (Соколов Е.Я., Зінгер Н.М. Струйные аппараты. Энергия. - М.: 1970. - С. 23, рис. 2-1), який складається з робочого сопла, приймальної камери, камери змішування та дифузора. Але вказаний пристрій не забезпечує гарантованої роботи, що зв'язано з неможливістю створення пульсійних ударних навантажень та дрібнодисперсної газової фази, і як наслідок, підвищення енерговитрат і витрат стисненого повітря на процес аерації. В основу корисної моделі поставлена задача вдосконалення ежекційного аераційного пристрою шляхом зміни конструкції, що забезпечує гарантовану роботу, інтенсифікацію процесу масообміну, зниження енерговитрат і витрат стисненого повітря на процес аерації та скорочення часу обробки. Поставлена задача вирішується за рахунок того, що ежекційний аераційний пристрій складається з робочого сопла, приймальної камери, камери змішування та дифузора. Згідно з корисною моделлю, приймальна камера в нижній частині доповнена вертикальною камерою зі східчастим поперечним перерізом, а робоче сопло зорієнтовано назустріч висхідному потоку. Причинно-наслідковий зв'язок між ознаками, що пропонуються, і результатом, що очікується наступний. Забезпечення приймальної камери в нижній частині вертикальною камерою зі східчастим поперечним перерізом та направлення робочого сопла назустріч висхідному потоку дає можливість інтенсифікації масообміну, зниження енерговитрат і витрат стисненого повітря на процес аерації, покращення якості та зменшення часу ведення процесу. Таким чином, сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний результат. На кресленні показано ежекційний аераційний пристрій. Ежекційний аераційний пристрій містить робоче сопло 1, приймальну камеру 2, камеру змішування 3, дифузор 4 та вертикальну камеру зі східчастим поперечним перерізом 5. Пристрій працює наступним чином. Стиснене повітря подається в робоче сопло 1, що знаходиться в приймальній камері 2. При цьому утворюється висхідний газорідинний потік, який, проходячи через камеру змішування 3 та дифузор 4, забезпечує масообмін між рідинною та газовою фазами. Протилежний напрямок повітряного потоку, що виходить з робочого сопла 1 в приймальній камері 2 та рідинного потоку у вертикальній камері 5 призводить до ударних навантажень в зоні контакту, турбулізації потоку та додаткового подрібнення газової фази, а східчастий поперечний переріз створює додаткові зміни швидкостей та тиску у висхідному потоці. Технічний результат полягає в можливості інтенсифікації процесу масообміну, зниженні енерговитрат і витрат стисненого повітря на процес аерації, покращенні якості та зменшенні часу аерації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Ежекційний аераційний пристрій, що містить робоче сопло, приймальну камеру, камеру змішування та дифузор, який відрізняється тим, що приймальна камера в нижній частині доповнена вертикальною камерою зі східчастим поперечним перерізом, а робоче сопло зорієнтовано назустріч висхідному потоку. 1 UA 70223 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
