Земляне полотно на засолених ґрунтах

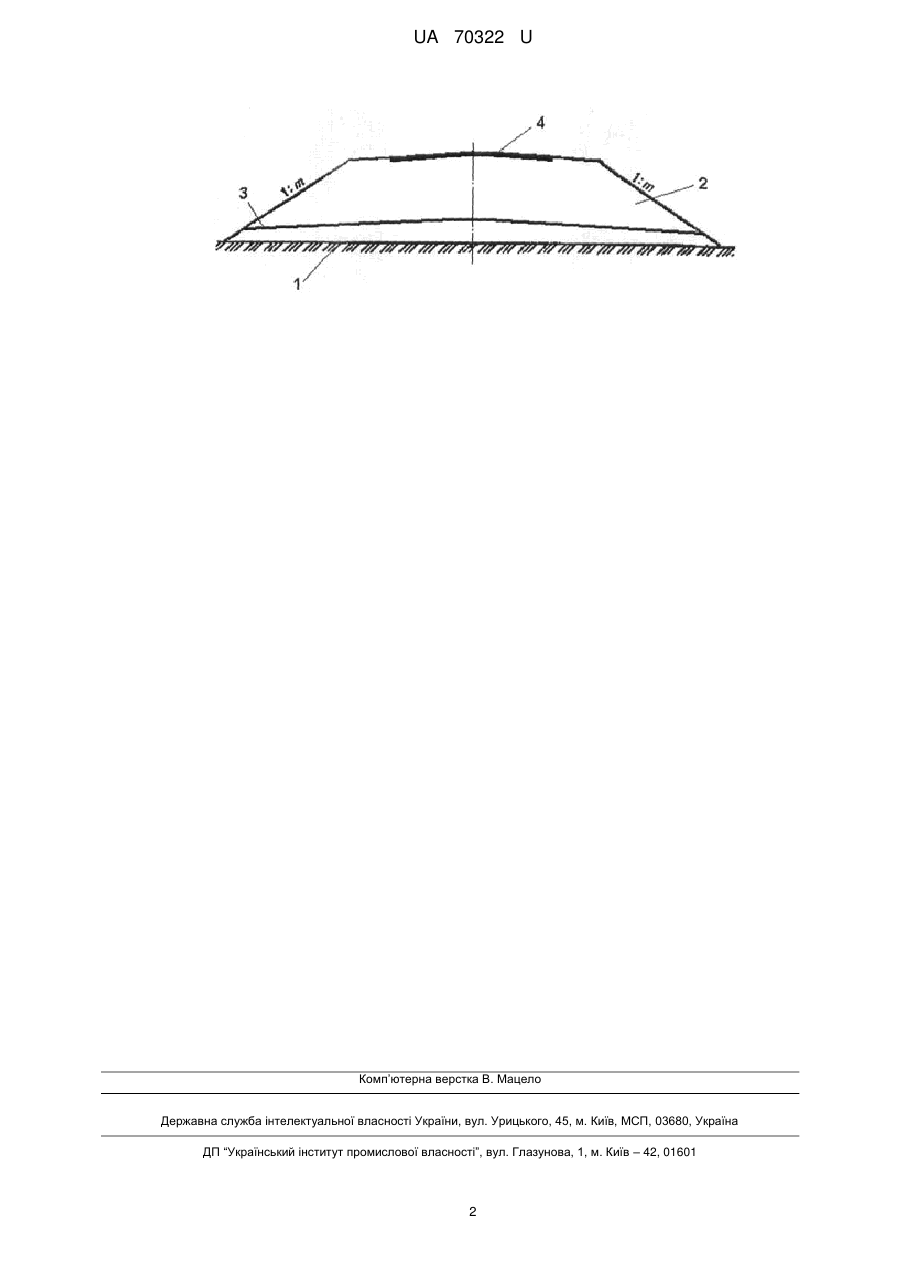

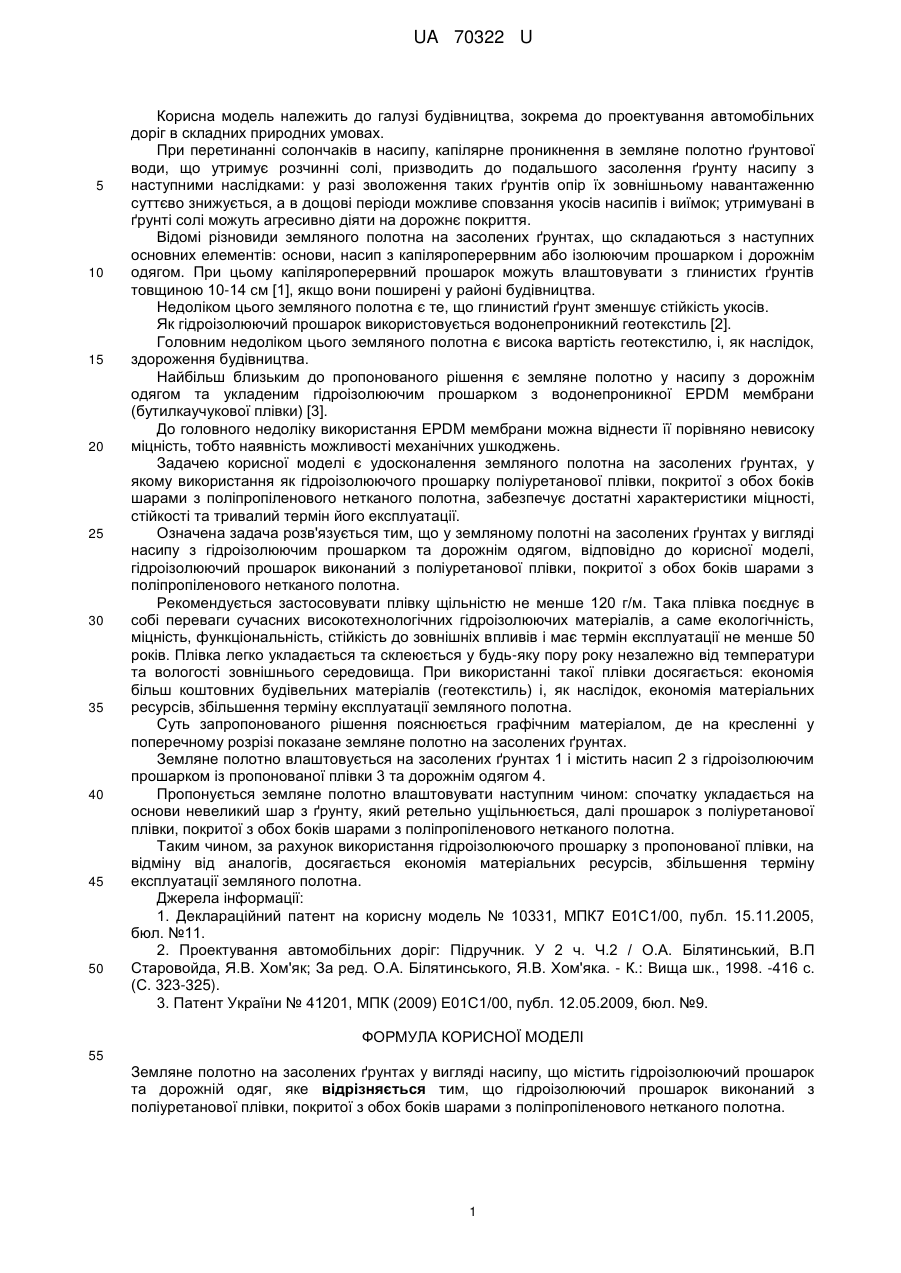

Реферат: Земляне полотно на засолених ґрунтах у вигляді насипу містить гідроізолюючий прошарок та дорожній одяг. Гідроізолюючий прошарок виконаний з поліуретанової плівки, покритої з обох боків шарами з поліпропіленового нетканого полотна. UA 70322 U (54) ЗЕМЛЯНЕ ПОЛОТНО НА ЗАСОЛЕНИХ ҐРУНТАХ UA 70322 U UA 70322 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до проектування автомобільних доріг в складних природних умовах. При перетинанні солончаків в насипу, капілярне проникнення в земляне полотно ґрунтової води, що утримує розчинні солі, призводить до подальшого засолення ґрунту насипу з наступними наслідками: у разі зволоження таких ґрунтів опір їх зовнішньому навантаженню суттєво знижується, а в дощові періоди можливе сповзання укосів насипів і виїмок; утримувані в ґрунті солі можуть агресивно діяти на дорожнє покриття. Відомі різновиди земляного полотна на засолених ґрунтах, що складаються з наступних основних елементів: основи, насип з капіляроперервним або ізолюючим прошарком і дорожнім одягом. При цьому капіляроперервний прошарок можуть влаштовувати з глинистих ґрунтів товщиною 10-14 см [1], якщо вони поширені у районі будівництва. Недоліком цього земляного полотна є те, що глинистий ґрунт зменшує стійкість укосів. Як гідроізолюючий прошарок використовується водонепроникний геотекстиль [2]. Головним недоліком цього земляного полотна є висока вартість геотекстилю, і, як наслідок, здороження будівництва. Найбільш близьким до пропонованого рішення є земляне полотно у насипу з дорожнім одягом та укладеним гідроізолюючим прошарком з водонепроникної EPDM мембрани (бутилкаучукової плівки) [3]. До головного недоліку використання EPDM мембрани можна віднести її порівняно невисоку міцність, тобто наявність можливості механічних ушкоджень. Задачею корисної моделі є удосконалення земляного полотна на засолених ґрунтах, у якому використання як гідроізолюючого прошарку поліуретанової плівки, покритої з обох боків шарами з поліпропіленового нетканого полотна, забезпечує достатні характеристики міцності, стійкості та тривалий термін його експлуатації. Означена задача розв'язується тим, що у земляному полотні на засолених ґрунтах у вигляді насипу з гідроізолюючим прошарком та дорожнім одягом, відповідно до корисної моделі, гідроізолюючий прошарок виконаний з поліуретанової плівки, покритої з обох боків шарами з поліпропіленового нетканого полотна. Рекомендується застосовувати плівку щільністю не менше 120 г/м. Така плівка поєднує в собі переваги сучасних високотехнологічних гідроізолюючих матеріалів, а саме екологічність, міцність, функціональність, стійкість до зовнішніх впливів і має термін експлуатації не менше 50 років. Плівка легко укладається та склеюється у будь-яку пору року незалежно від температури та вологості зовнішнього середовища. При використанні такої плівки досягається: економія більш коштовних будівельних матеріалів (геотекстиль) і, як наслідок, економія матеріальних ресурсів, збільшення терміну експлуатації земляного полотна. Суть запропонованого рішення пояснюється графічним матеріалом, де на кресленні у поперечному розрізі показане земляне полотно на засолених ґрунтах. Земляне полотно влаштовується на засолених ґрунтах 1 і містить насип 2 з гідроізолюючим прошарком із пропонованої плівки 3 та дорожнім одягом 4. Пропонується земляне полотно влаштовувати наступним чином: спочатку укладається на основи невеликий шар з ґрунту, який ретельно ущільнюється, далі прошарок з поліуретанової плівки, покритої з обох боків шарами з поліпропіленового нетканого полотна. Таким чином, за рахунок використання гідроізолюючого прошарку з пропонованої плівки, на відміну від аналогів, досягається економія матеріальних ресурсів, збільшення терміну експлуатації земляного полотна. Джерела інформації: 1. Деклараційний патент на корисну модель № 10331, МПК7 Е01С1/00, публ. 15.11.2005, бюл. №11. 2. Проектування автомобільних доріг: Підручник. У 2 ч. Ч.2 / О.А. Білятинський, В.П Старовойда, Я.В. Хом'як; За ред. О.А. Білятинського, Я.В. Хом'яка. - К.: Вища шк., 1998. -416 с. (С. 323-325). 3. Патент України № 41201, МПК (2009) Е01С1/00, публ. 12.05.2009, бюл. №9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Земляне полотно на засолених ґрунтах у вигляді насипу, що містить гідроізолюючий прошарок та дорожній одяг, яке відрізняється тим, що гідроізолюючий прошарок виконаний з поліуретанової плівки, покритої з обох боків шарами з поліпропіленового нетканого полотна. 1 UA 70322 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
