Універсальна клітка для утримання птахів

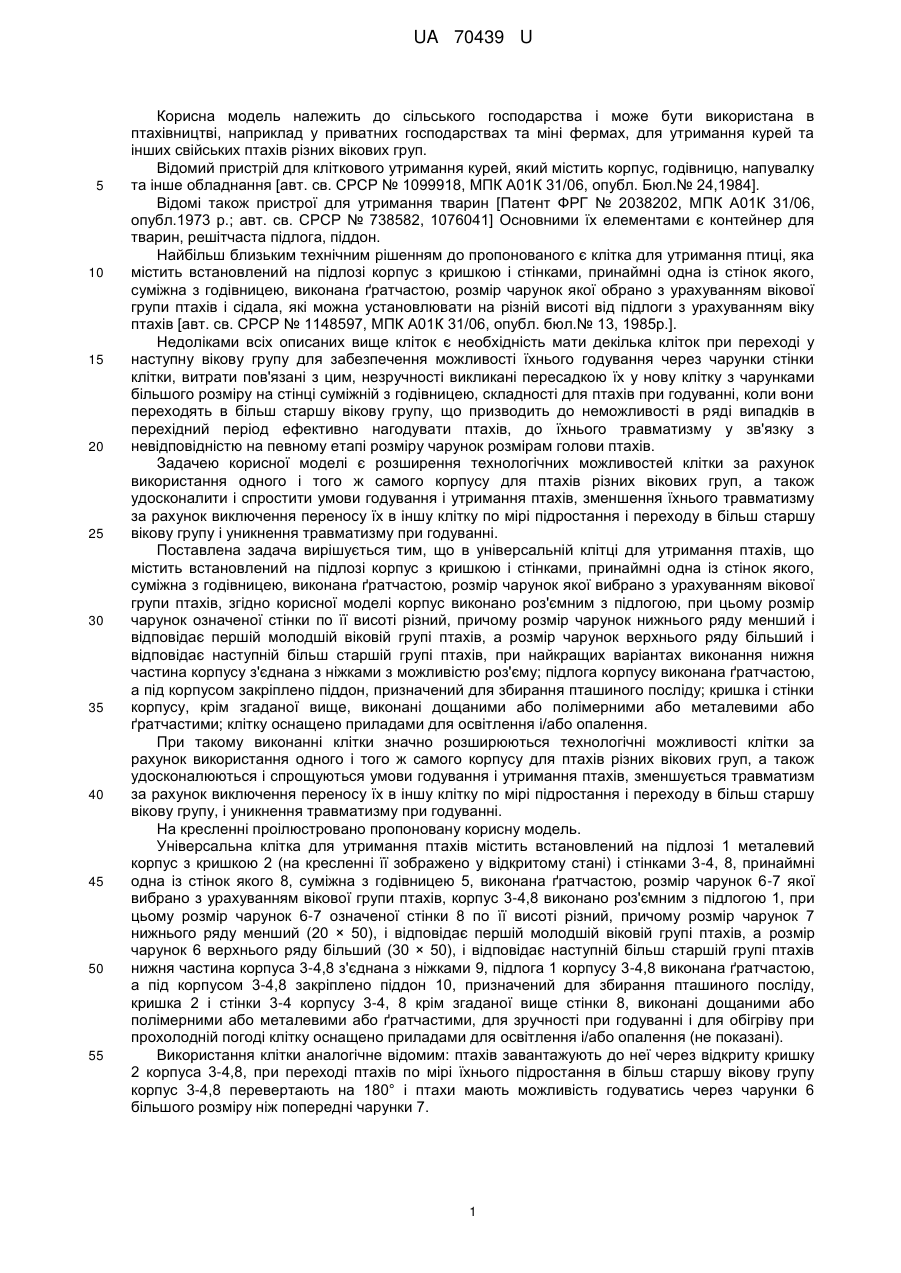

Реферат: UA 70439 U UA 70439 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства і може бути використана в птахівництві, наприклад у приватних господарствах та міні фермах, для утримання курей та інших свійських птахів різних вікових груп. Відомий пристрій для кліткового утримання курей, який містить корпус, годівницю, напувалку та інше обладнання [авт. св. СРСР № 1099918, МПК А01К 31/06, опубл. Бюл.№ 24,1984]. Відомі також пристрої для утримання тварин [Патент ФРГ № 2038202, МПК А01К 31/06, опубл.1973 p.; авт. св. СРСР № 738582, 1076041] Основними їх елементами є контейнер для тварин, решітчаста підлога, піддон. Найбільш близьким технічним рішенням до пропонованого є клітка для утримання птиці, яка містить встановлений на підлозі корпус з кришкою і стінками, принаймні одна із стінок якого, суміжна з годівницею, виконана ґратчастою, розмір чарунок якої обрано з урахуванням вікової групи птахів і сідала, які можна установлювати на різній висоті від підлоги з урахуванням віку птахів [авт. св. СРСР № 1148597, МПК А01К 31/06, опубл. бюл.№ 13, 1985р.]. Недоліками всіх описаних вище кліток є необхідність мати декілька кліток при переході у наступну вікову групу для забезпечення можливості їхнього годування через чарунки стінки клітки, витрати пов'язані з цим, незручності викликані пересадкою їх у нову клітку з чарунками більшого розміру на стінці суміжній з годівницею, складності для птахів при годуванні, коли вони переходять в більш старшу вікову групу, що призводить до неможливості в ряді випадків в перехідний період ефективно нагодувати птахів, до їхнього травматизму у зв'язку з невідповідністю на певному етапі розміру чарунок розмірам голови птахів. Задачею корисної моделі є розширення технологічних можливостей клітки за рахунок використання одного і того ж самого корпусу для птахів різних вікових груп, а також удосконалити і спростити умови годування і утримання птахів, зменшення їхнього травматизму за рахунок виключення переносу їх в іншу клітку по мірі підростання і переходу в більш старшу вікову групу і уникнення травматизму при годуванні. Поставлена задача вирішується тим, що в універсальній клітці для утримання птахів, що містить встановлений на підлозі корпус з кришкою і стінками, принаймні одна із стінок якого, суміжна з годівницею, виконана ґратчастою, розмір чарунок якої вибрано з урахуванням вікової групи птахів, згідно корисної моделі корпус виконано роз'ємним з підлогою, при цьому розмір чарунок означеної стінки по її висоті різний, причому розмір чарунок нижнього ряду менший і відповідає першій молодшій віковій групі птахів, а розмір чарунок верхнього ряду більший і відповідає наступній більш старшій групі птахів, при найкращих варіантах виконання нижня частина корпусу з'єднана з ніжками з можливістю роз'єму; підлога корпусу виконана ґратчастою, а під корпусом закріплено піддон, призначений для збирання пташиного посліду; кришка і стінки корпусу, крім згаданої вище, виконані дощаними або полімерними або металевими або ґратчастими; клітку оснащено приладами для освітлення і/або опалення. При такому виконанні клітки значно розширюються технологічні можливості клітки за рахунок використання одного і того ж самого корпусу для птахів різних вікових груп, а також удосконалюються і спрощуються умови годування і утримання птахів, зменшується травматизм за рахунок виключення переносу їх в іншу клітку по мірі підростання і переходу в більш старшу вікову групу, і уникнення травматизму при годуванні. На кресленні проілюстровано пропоновану корисну модель. Універсальна клітка для утримання птахів містить встановлений на підлозі 1 металевий корпус з кришкою 2 (на кресленні її зображено у відкритому стані) і стінками 3-4, 8, принаймні одна із стінок якого 8, суміжна з годівницею 5, виконана ґратчастою, розмір чарунок 6-7 якої вибрано з урахуванням вікової групи птахів, корпус 3-4,8 виконано роз'ємним з підлогою 1, при цьому розмір чарунок 6-7 означеної стінки 8 по її висоті різний, причому розмір чарунок 7 нижнього ряду менший (20 × 50), і відповідає першій молодшій віковій групі птахів, а розмір чарунок 6 верхнього ряду більший (30 × 50), і відповідає наступній більш старшій групі птахів нижня частина корпуса 3-4,8 з'єднана з ніжками 9, підлога 1 корпусу 3-4,8 виконана ґратчастою, а під корпусом 3-4,8 закріплено піддон 10, призначений для збирання пташиного посліду, кришка 2 і стінки 3-4 корпусу 3-4, 8 крім згаданої вище стінки 8, виконані дощаними або полімерними або металевими або ґратчастими, для зручності при годуванні і для обігріву при прохолодній погоді клітку оснащено приладами для освітлення і/або опалення (не показані). Використання клітки аналогічне відомим: птахів завантажують до неї через відкриту кришку 2 корпуса 3-4,8, при переході птахів по мірі їхнього підростання в більш старшу вікову групу корпус 3-4,8 перевертають на 180° і птахи мають можливість годуватись через чарунки 6 більшого розміру ніж попередні чарунки 7. 1 UA 70439 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Універсальна клітка для утримання птахів, що містить встановлений на підлозі корпус з кришкою і стінками, принаймні одна із стінок якого, суміжна з годівницею, виконана ґратчастою, розмір чарунок якої вибрано з урахуванням вікової групи птахів, яка відрізняється тим, що корпус виконано роз'ємним з підлогою, при цьому розмір чарунок означеної стінки по її висоті різний, причому розмір чарунок нижнього ряду менший і відповідає першій молодшій віковій групі птахів, а розмір чарунок верхнього ряду більший і відповідає наступній більш старшій групі птахів. 2. Клітка за п. 1, яка відрізняється тим, що нижня частина корпуса з'єднана з ніжками з можливістю роз'єму. 3. Клітка за п. 1, яка відрізняється тим, що підлога корпуса виконана ґратчастою, а під корпусом закріплено піддон, призначений для збирання пташиного посліду. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
