Привід круглов’язальної машини

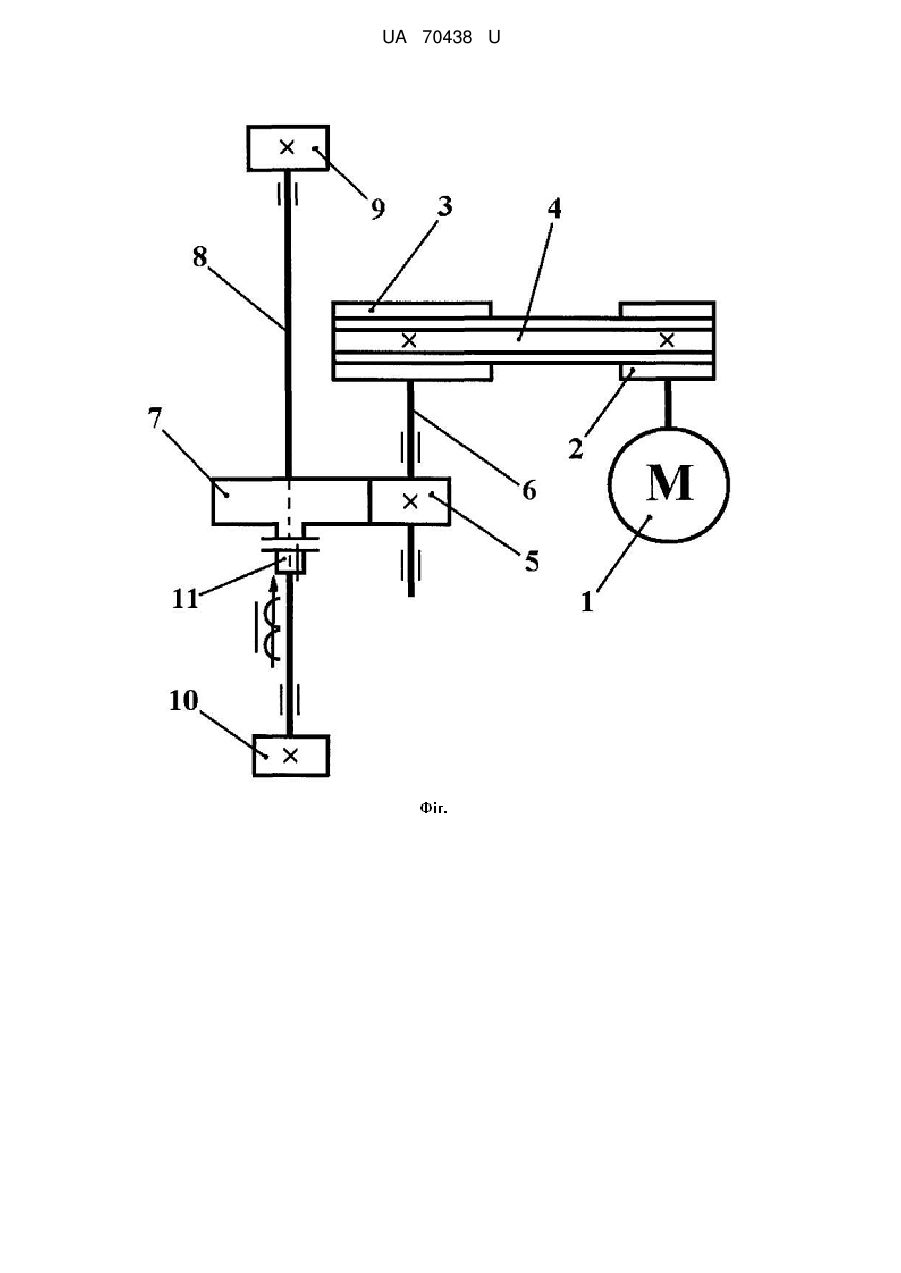

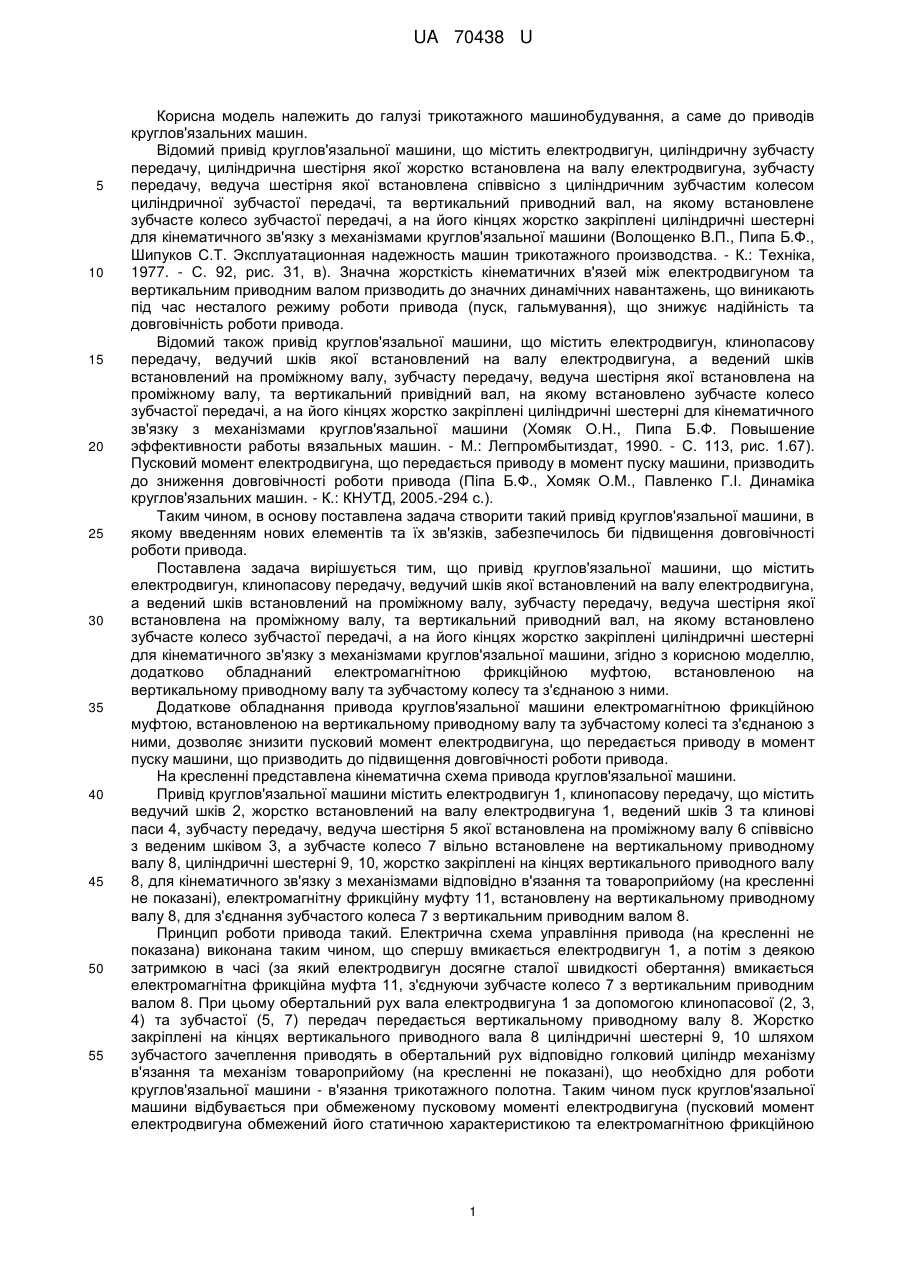

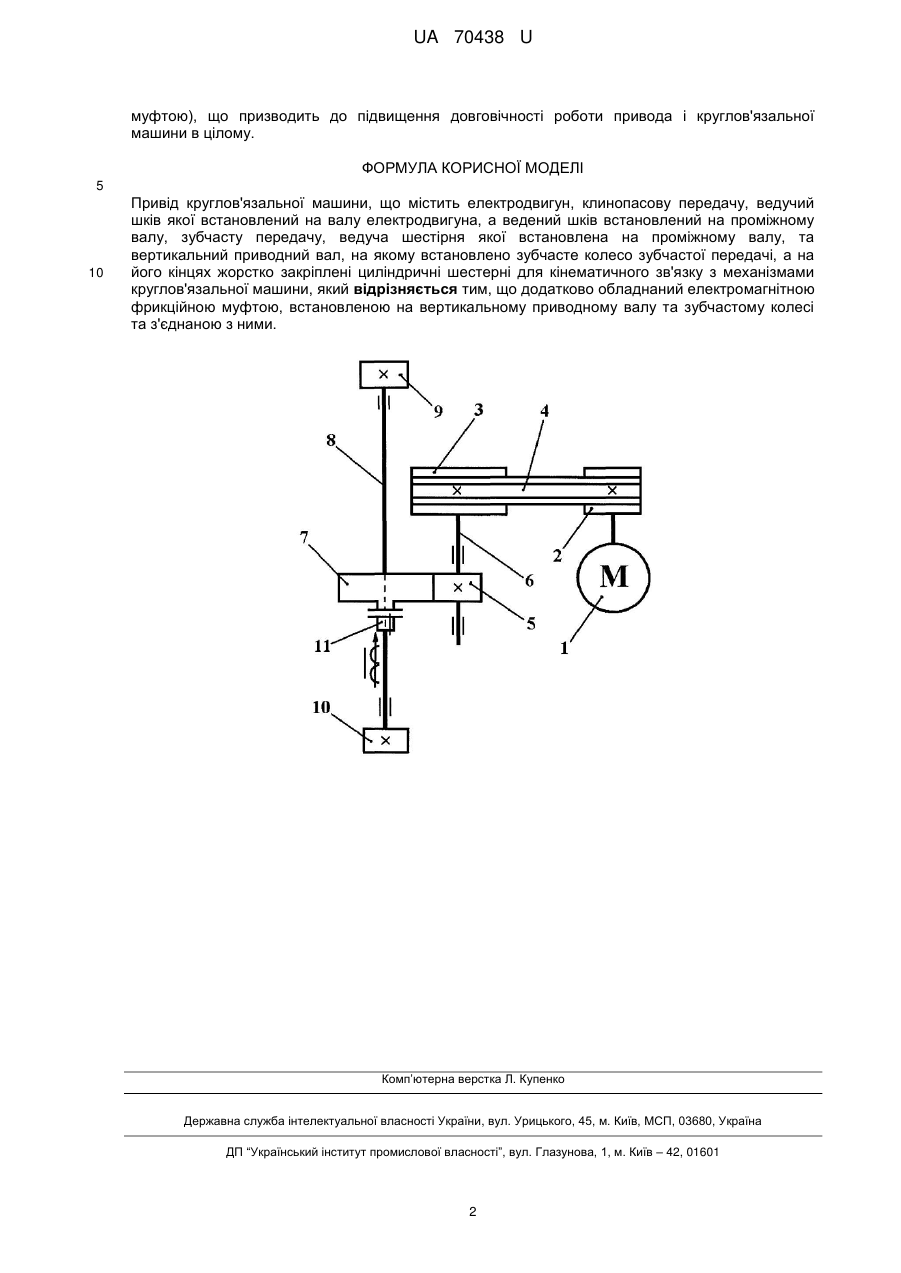

Реферат: Привід круглов'язальної машини містить електродвигун, клинопасову передачу, ведучий шків, ведений шків, зубчасту передачу та вертикальний приводний вал. Додатково обладнаний електромагнітною фрикційною муфтою. UA 70438 U (54) ПРИВІД КРУГЛОВ'ЯЗАЛЬНОЇ МАШИНИ UA 70438 U UA 70438 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів круглов'язальних машин. Відомий привід круглов'язальної машини, що містить електродвигун, циліндричну зубчасту передачу, циліндрична шестірня якої жорстко встановлена на валу електродвигуна, зубчасту передачу, ведуча шестірня якої встановлена співвісно з циліндричним зубчастим колесом циліндричної зубчастої передачі, та вертикальний приводний вал, на якому встановлене зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини (Волощенко В.П., Пипа Б.Ф., Шипуков С.Т. Эксплуатационная надежность машин трикотажного производства. - К.: Техніка, 1977. - С. 92, рис. 31, в). Значна жорсткість кінематичних в'язей між електродвигуном та вертикальним приводним валом призводить до значних динамічних навантажень, що виникають під час несталого режиму роботи привода (пуск, гальмування), що знижує надійність та довговічність роботи привода. Відомий також привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, та вертикальний привідний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини (Хомяк О.Н., Пипа Б.Ф. Повышение эффективности работы вязальных машин. - М.: Легпромбытиздат, 1990. - С. 113, рис. 1.67). Пусковий момент електродвигуна, що передається приводу в момент пуску машини, призводить до зниження довговічності роботи привода (Піпа Б.Ф., Хомяк О.М., Павленко Г.І. Динаміка круглов'язальних машин. - К.: КНУТД, 2005.-294 с.). Таким чином, в основу поставлена задача створити такий привід круглов'язальної машини, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода. Поставлена задача вирішується тим, що привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, та вертикальний приводний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, згідно з корисною моделлю, додатково обладнаний електромагнітною фрикційною муфтою, встановленою на вертикальному приводному валу та зубчастому колесу та з'єднаною з ними. Додаткове обладнання привода круглов'язальної машини електромагнітною фрикційною муфтою, встановленою на вертикальному приводному валу та зубчастому колесі та з'єднаною з ними, дозволяє знизити пусковий момент електродвигуна, що передається приводу в момент пуску машини, що призводить до підвищення довговічності роботи привода. На кресленні представлена кінематична схема привода круглов'язальної машини. Привід круглов'язальної машини містить електродвигун 1, клинопасову передачу, що містить ведучий шків 2, жорстко встановлений на валу електродвигуна 1, ведений шків 3 та клинові паси 4, зубчасту передачу, ведуча шестірня 5 якої встановлена на проміжному валу 6 співвісно з веденим шківом 3, а зубчасте колесо 7 вільно встановлене на вертикальному приводному валу 8, циліндричні шестерні 9, 10, жорстко закріплені на кінцях вертикального приводного валу 8, для кінематичного зв'язку з механізмами відповідно в'язання та товароприйому (на кресленні не показані), електромагнітну фрикційну муфту 11, встановлену на вертикальному приводному валу 8, для з'єднання зубчастого колеса 7 з вертикальним приводним валом 8. Принцип роботи привода такий. Електрична схема управління привода (на кресленні не показана) виконана таким чином, що спершу вмикається електродвигун 1, а потім з деякою затримкою в часі (за який електродвигун досягне сталої швидкості обертання) вмикається електромагнітна фрикційна муфта 11, з'єднуючи зубчасте колесо 7 з вертикальним приводним валом 8. При цьому обертальний рух вала електродвигуна 1 за допомогою клинопасової (2, 3, 4) та зубчастої (5, 7) передач передається вертикальному приводному валу 8. Жорстко закріплені на кінцях вертикального приводного вала 8 циліндричні шестерні 9, 10 шляхом зубчастого зачеплення приводять в обертальний рух відповідно голковий циліндр механізму в'язання та механізм товароприйому (на кресленні не показані), що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. Таким чином пуск круглов'язальної машини відбувається при обмеженому пусковому моменті електродвигуна (пусковий момент електродвигуна обмежений його статичною характеристикою та електромагнітною фрикційною 1 UA 70438 U муфтою), що призводить до підвищення довговічності роботи привода і круглов'язальної машини в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, та вертикальний приводний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що додатково обладнаний електромагнітною фрикційною муфтою, встановленою на вертикальному приводному валу та зубчастому колесі та з'єднаною з ними. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
