Енергоощадна система електропостачання

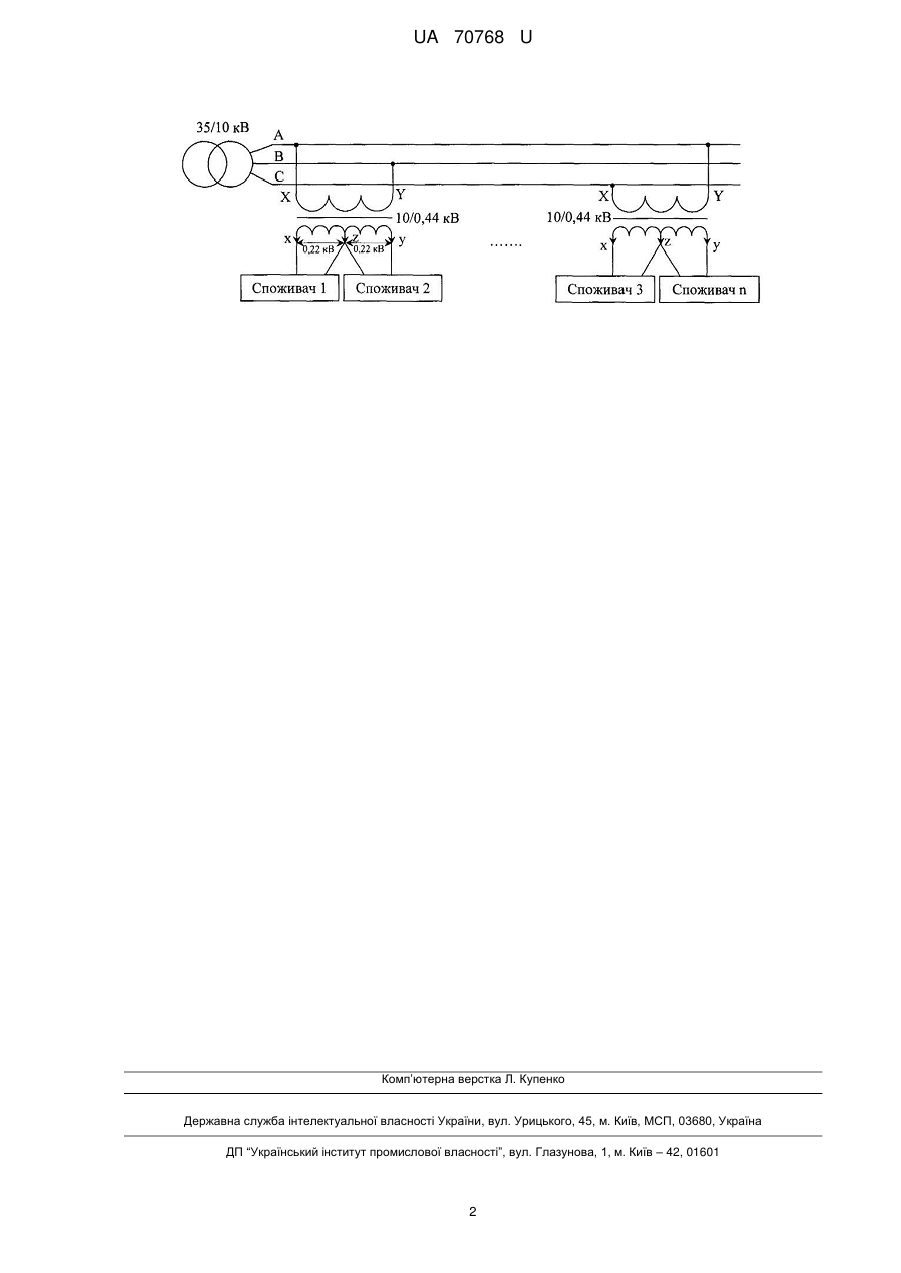

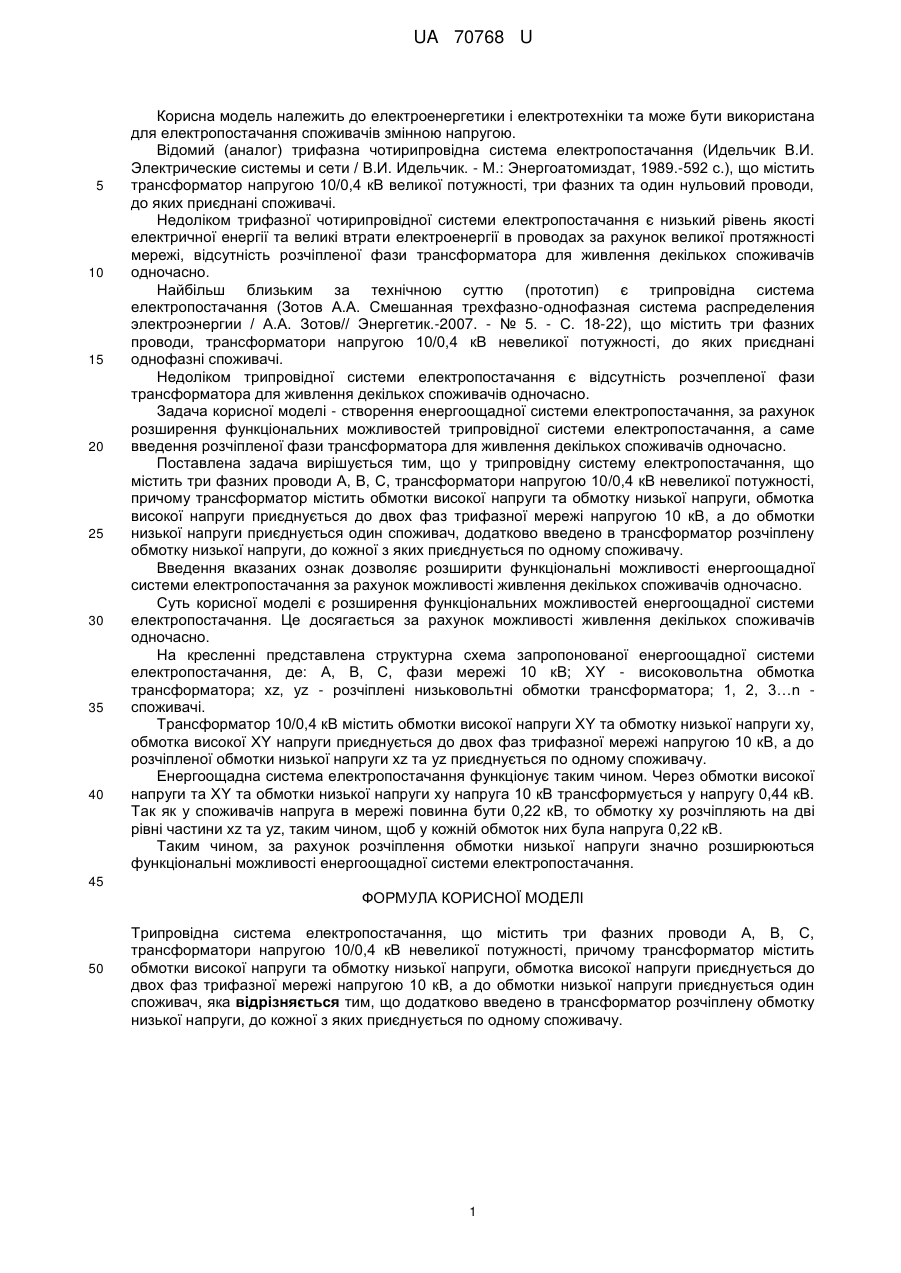

Реферат: UA 70768 U UA 70768 U 5 10 15 20 25 30 35 40 Корисна модель належить до електроенергетики і електротехніки та може бути використана для електропостачання споживачів змінною напругою. Відомий (аналог) трифазна чотирипровідна система електропостачання (Идельчик В.И. Электрические системы и сети / В.И. Идельчик. - М.: Энергоатомиздат, 1989.-592 с.), що містить трансформатор напругою 10/0,4 кВ великої потужності, три фазних та один нульовий проводи, до яких приєднані споживачі. Недоліком трифазної чотирипровідної системи електропостачання є низький рівень якості електричної енергії та великі втрати електроенергії в проводах за рахунок великої протяжності мережі, відсутність розчіпленої фази трансформатора для живлення декількох споживачів одночасно. Найбільш близьким за технічною суттю (прототип) є трипровідна система електропостачання (Зотов А.А. Смешанная трехфазно-однофазная система распределения электроэнергии / А.А. Зотов// Энергетик.-2007. - № 5. - С. 18-22), що містить три фазних проводи, трансформатори напругою 10/0,4 кВ невеликої потужності, до яких приєднані однофазні споживачі. Недоліком трипровідної системи електропостачання є відсутність розчепленої фази трансформатора для живлення декількох споживачів одночасно. Задача корисної моделі - створення енергоощадної системи електропостачання, за рахунок розширення функціональних можливостей трипровідної системи електропостачання, а саме введення розчіпленої фази трансформатора для живлення декількох споживачів одночасно. Поставлена задача вирішується тим, що у трипровідну систему електропостачання, що містить три фазних проводи А, В, С, трансформатори напругою 10/0,4 кВ невеликої потужності, причому трансформатор містить обмотки високої напруги та обмотку низької напруги, обмотка високої напруги приєднується до двох фаз трифазної мережі напругою 10 кВ, а до обмотки низької напруги приєднується один споживач, додатково введено в трансформатор розчіплену обмотку низької напруги, до кожної з яких приєднується по одному споживачу. Введення вказаних ознак дозволяє розширити функціональні можливості енергоощадної системи електропостачання за рахунок можливості живлення декількох споживачів одночасно. Суть корисної моделі є розширення функціональних можливостей енергоощадної системи електропостачання. Це досягається за рахунок можливості живлення декількох споживачів одночасно. На кресленні представлена структурна схема запропонованої енергоощадної системи електропостачання, де: А, В, С, фази мережі 10 кВ; XY - високовольтна обмотка трансформатора; xz, yz - розчіплені низьковольтні обмотки трансформатора; 1, 2, 3…n споживачі. Трансформатор 10/0,4 кВ містить обмотки високої напруги XY та обмотку низької напруги ху, обмотка високої XY напруги приєднується до двох фаз трифазної мережі напругою 10 кВ, а до розчіпленої обмотки низької напруги xz та yz приєднується по одному споживачу. Енергоощадна система електропостачання функціонує таким чином. Через обмотки високої напруги та XY та обмотки низької напруги ху напруга 10 кВ трансформується у напругу 0,44 кВ. Так як у споживачів напруга в мережі повинна бути 0,22 кВ, то обмотку ху розчіпляють на дві рівні частини xz та yz, таким чином, щоб у кожній обмоток них була напруга 0,22 кВ. Таким чином, за рахунок розчіплення обмотки низької напруги значно розширюються функціональні можливості енергоощадної системи електропостачання. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Трипровідна система електропостачання, що містить три фазних проводи А, В, С, трансформатори напругою 10/0,4 кВ невеликої потужності, причому трансформатор містить обмотки високої напруги та обмотку низької напруги, обмотка високої напруги приєднується до двох фаз трифазної мережі напругою 10 кВ, а до обмотки низької напруги приєднується один споживач, яка відрізняється тим, що додатково введено в трансформатор розчіплену обмотку низької напруги, до кожної з яких приєднується по одному споживачу. 1 UA 70768 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
