Підтримуючий пояс

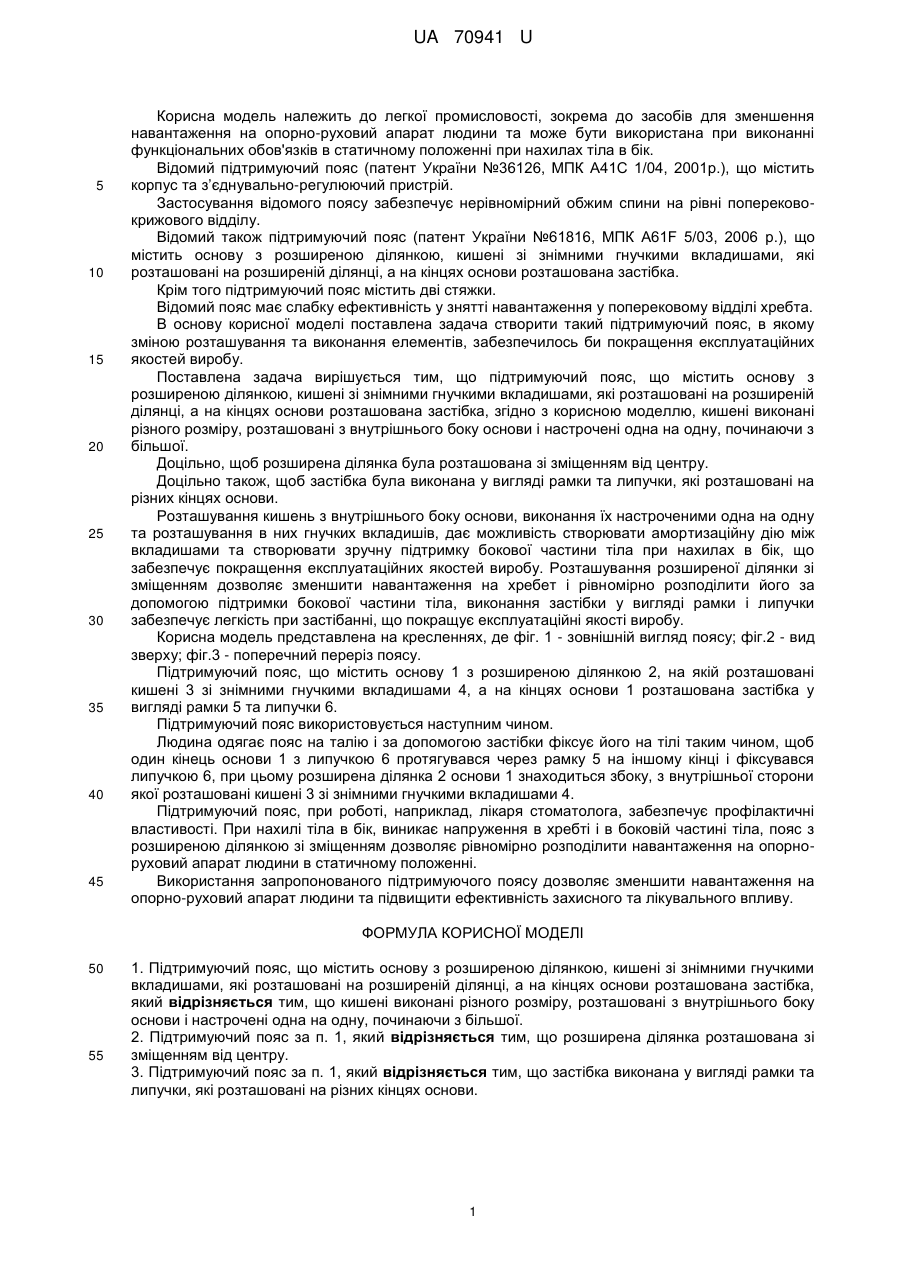

Реферат: UA 70941 U UA 70941 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до легкої промисловості, зокрема до засобів для зменшення навантаження на опорно-руховий апарат людини та може бути використана при виконанні функціональних обов'язків в статичному положенні при нахилах тіла в бік. Відомий підтримуючий пояс (патент України №36126, МПК А41С 1/04, 2001р.), що містить корпус та з’єднувально-регулюючий пристрій. Застосування відомого поясу забезпечує нерівномірний обжим спини на рівні поперековокрижового відділу. Відомий також підтримуючий пояс (патент України №61816, МПК A61F 5/03, 2006 р.), що містить основу з розширеною ділянкою, кишені зі знімними гнучкими вкладишами, які розташовані на розширеній ділянці, а на кінцях основи розташована застібка. Крім того підтримуючий пояс містить дві стяжки. Відомий пояс має слабку ефективність у знятті навантаження у поперековому відділі хребта. В основу корисної моделі поставлена задача створити такий підтримуючий пояс, в якому зміною розташування та виконання елементів, забезпечилось би покращення експлуатаційних якостей виробу. Поставлена задача вирішується тим, що підтримуючий пояс, що містить основу з розширеною ділянкою, кишені зі знімними гнучкими вкладишами, які розташовані на розширеній ділянці, а на кінцях основи розташована застібка, згідно з корисною моделлю, кишені виконані різного розміру, розташовані з внутрішнього боку основи і настрочені одна на одну, починаючи з більшої. Доцільно, щоб розширена ділянка була розташована зі зміщенням від центру. Доцільно також, щоб застібка була виконана у вигляді рамки та липучки, які розташовані на різних кінцях основи. Розташування кишень з внутрішнього боку основи, виконання їх настроченими одна на одну та розташування в них гнучких вкладишів, дає можливість створювати амортизаційну дію між вкладишами та створювати зручну підтримку бокової частини тіла при нахилах в бік, що забезпечує покращення експлуатаційних якостей виробу. Розташування розширеної ділянки зі зміщенням дозволяє зменшити навантаження на хребет і рівномірно розподілити його за допомогою підтримки бокової частини тіла, виконання застібки у вигляді рамки і липучки забезпечує легкість при застібанні, що покращує експлуатаційні якості виробу. Корисна модель представлена на кресленнях, де фіг. 1 - зовнішній вигляд поясу; фіг.2 - вид зверху; фіг.3 - поперечний переріз поясу. Підтримуючий пояс, що містить основу 1 з розширеною ділянкою 2, на якій розташовані кишені 3 зі знімними гнучкими вкладишами 4, а на кінцях основи 1 розташована застібка у вигляді рамки 5 та липучки 6. Підтримуючий пояс використовується наступним чином. Людина одягає пояс на талію і за допомогою застібки фіксує його на тілі таким чином, щоб один кінець основи 1 з липучкою 6 протягувався через рамку 5 на іншому кінці і фіксувався липучкою 6, при цьому розширена ділянка 2 основи 1 знаходиться збоку, з внутрішньої сторони якої розташовані кишені 3 зі знімними гнучкими вкладишами 4. Підтримуючий пояс, при роботі, наприклад, лікаря стоматолога, забезпечує профілактичні властивості. При нахилі тіла в бік, виникає напруження в хребті і в боковій частині тіла, пояс з розширеною ділянкою зі зміщенням дозволяє рівномірно розподілити навантаження на опорноруховий апарат людини в статичному положенні. Використання запропонованого підтримуючого поясу дозволяє зменшити навантаження на опорно-руховий апарат людини та підвищити ефективність захисного та лікувального впливу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Підтримуючий пояс, що містить основу з розширеною ділянкою, кишені зі знімними гнучкими вкладишами, які розташовані на розширеній ділянці, а на кінцях основи розташована застібка, який відрізняється тим, що кишені виконані різного розміру, розташовані з внутрішнього боку основи і настрочені одна на одну, починаючи з більшої. 2. Підтримуючий пояс за п. 1, який відрізняється тим, що розширена ділянка розташована зі зміщенням від центру. 3. Підтримуючий пояс за п. 1, який відрізняється тим, що застібка виконана у вигляді рамки та липучки, які розташовані на різних кінцях основи. 1 UA 70941 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
