Голка в’язальної машини

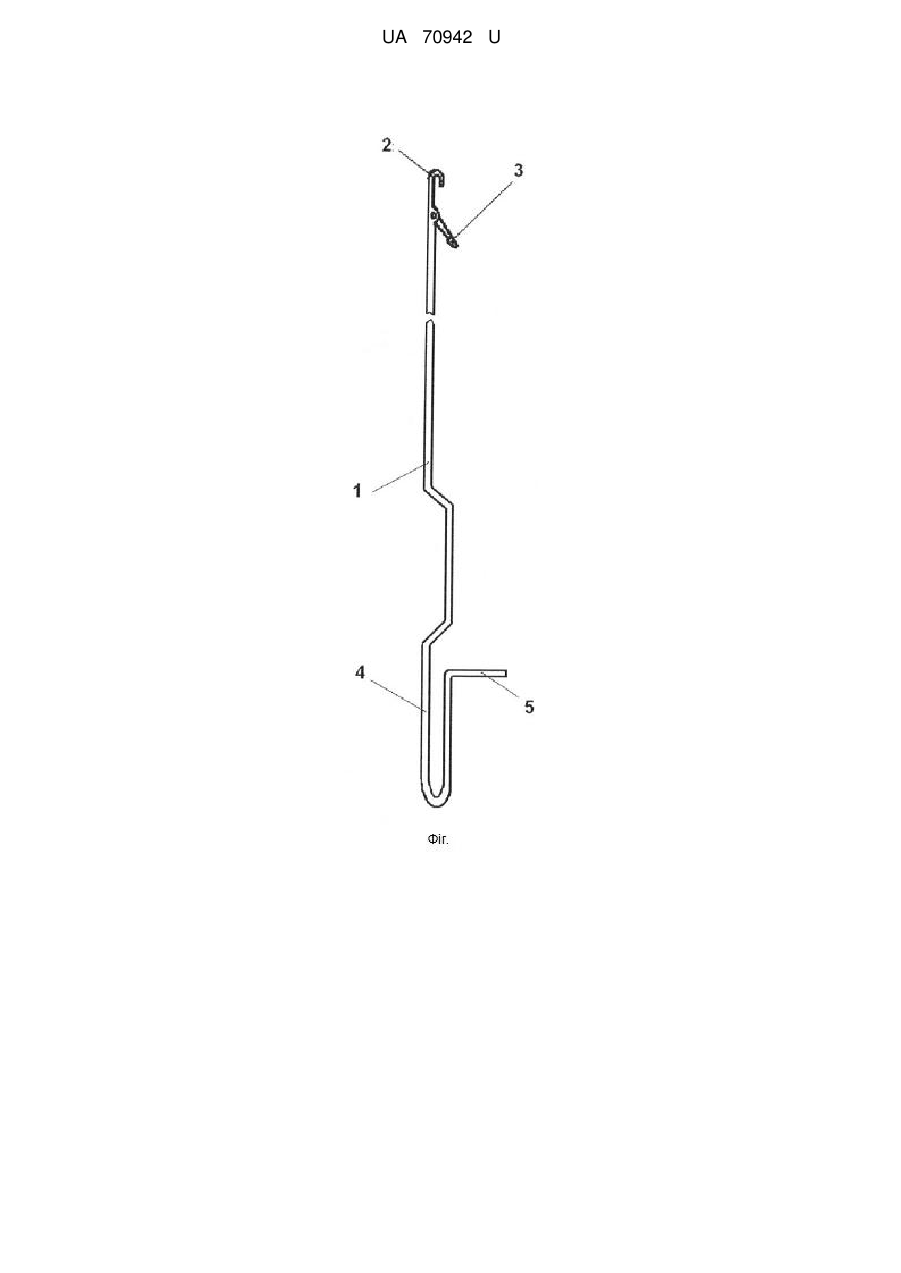

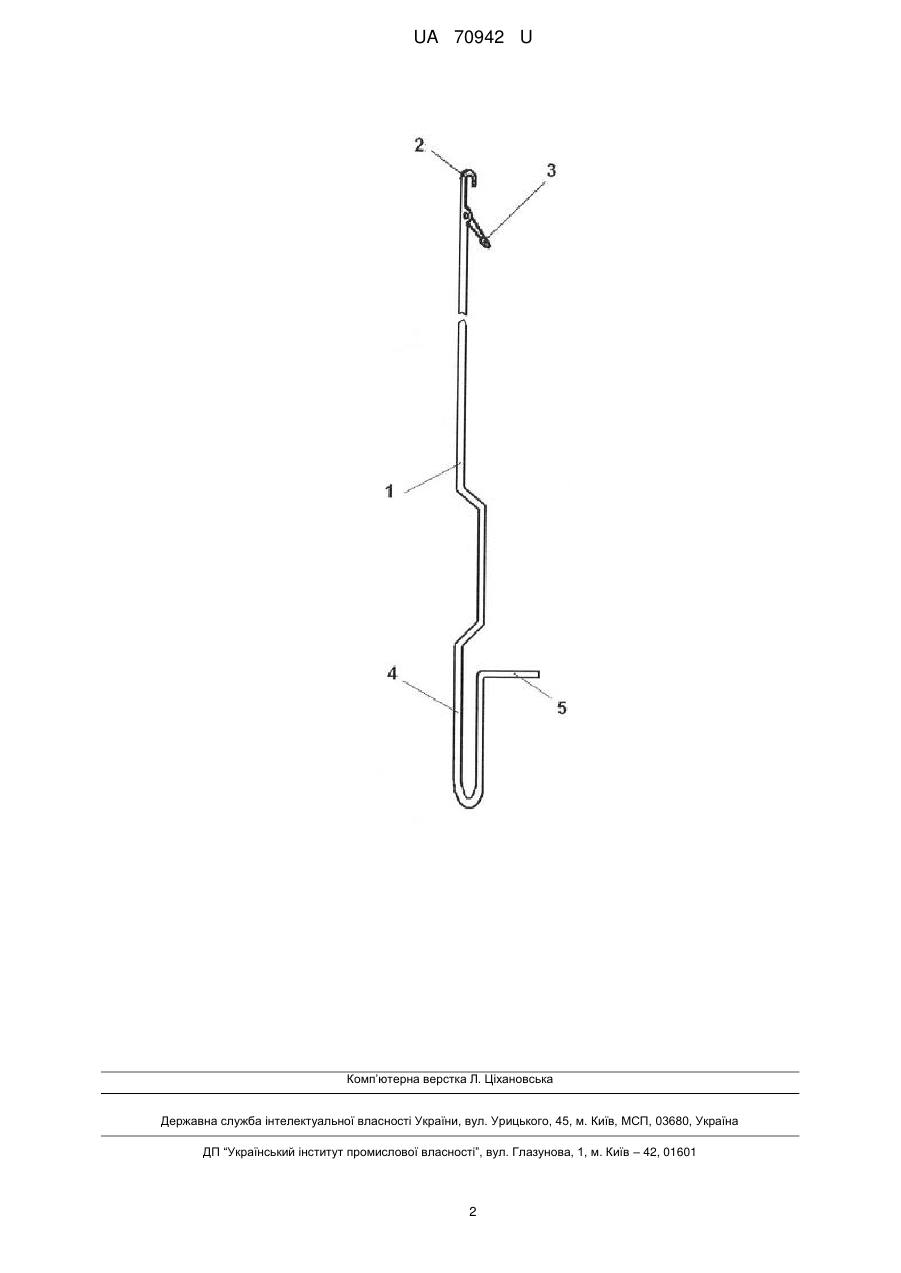

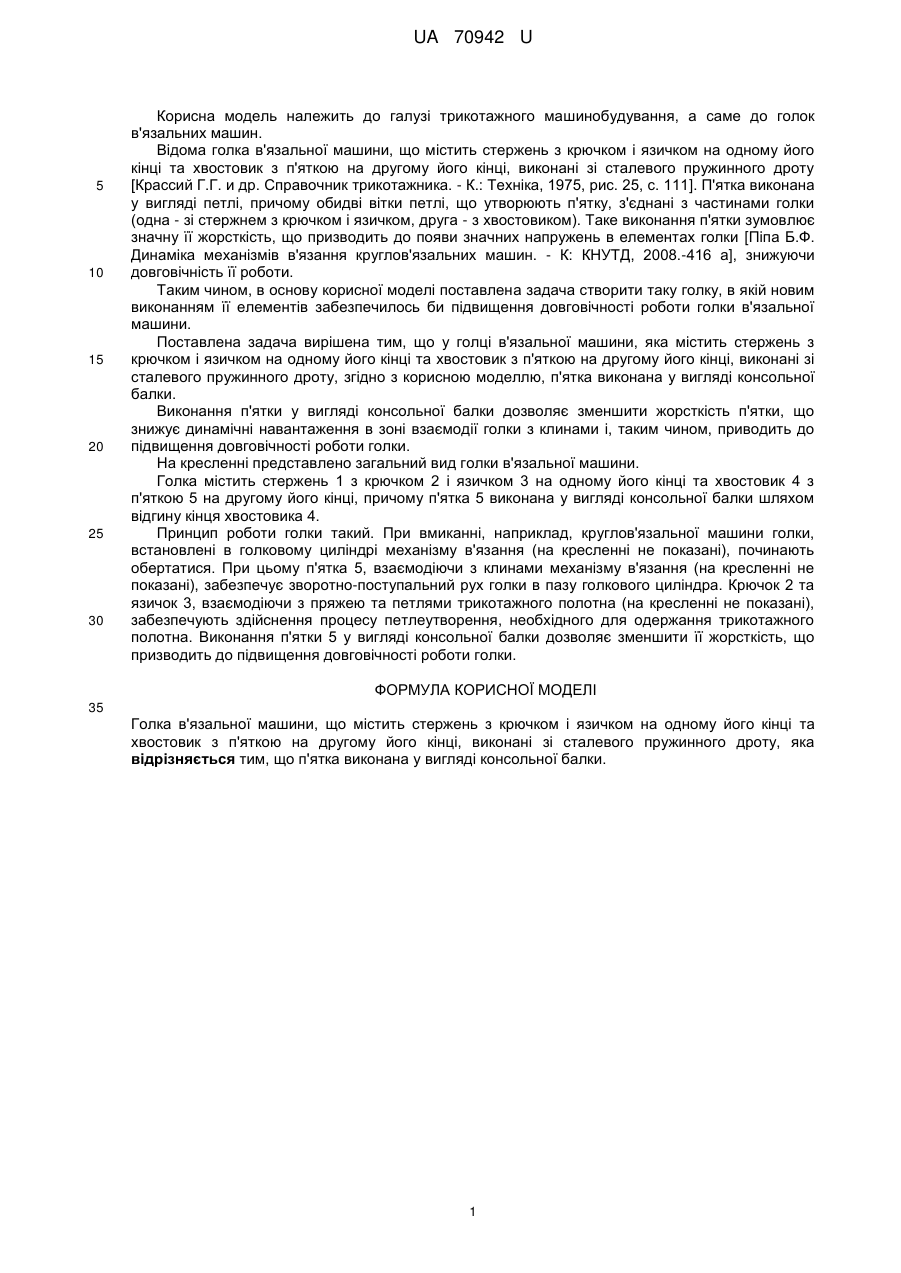

Реферат: UA 70942 U UA 70942 U 5 10 15 20 25 30 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, виконані зі сталевого пружинного дроту [Крассий Г.Г. и др. Справочник трикотажника. - К.: Техніка, 1975, рис. 25, с. 111]. П'ятка виконана у вигляді петлі, причому обидві вітки петлі, що утворюють п'ятку, з'єднані з частинами голки (одна - зі стержнем з крючком і язичком, друга - з хвостовиком). Таке виконання п'ятки зумовлює значну її жорсткість, що призводить до появи значних напружень в елементах голки [Піпа Б.Ф. Динаміка механізмів в'язання круглов'язальних машин. - К: КНУТД, 2008.-416 а], знижуючи довговічність її роботи. Таким чином, в основу корисної моделі поставлена задача створити таку голку, в якій новим виконанням її елементів забезпечилось би підвищення довговічності роботи голки в'язальної машини. Поставлена задача вирішена тим, що у голці в'язальної машини, яка містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, виконані зі сталевого пружинного дроту, згідно з корисною моделлю, п'ятка виконана у вигляді консольної балки. Виконання п'ятки у вигляді консольної балки дозволяє зменшити жорсткість п'ятки, що знижує динамічні навантаження в зоні взаємодії голки з клинами і, таким чином, приводить до підвищення довговічності роботи голки. На кресленні представлено загальний вид голки в'язальної машини. Голка містить стержень 1 з крючком 2 і язичком 3 на одному його кінці та хвостовик 4 з п'яткою 5 на другому його кінці, причому п'ятка 5 виконана у вигляді консольної балки шляхом відгину кінця хвостовика 4. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятка 5, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечує зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечують здійснення процесу петлеутворення, необхідного для одержання трикотажного полотна. Виконання п'ятки 5 у вигляді консольної балки дозволяє зменшити її жорсткість, що призводить до підвищення довговічності роботи голки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, виконані зі сталевого пружинного дроту, яка відрізняється тим, що п'ятка виконана у вигляді консольної балки. 1 UA 70942 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
