Дерматом з регульованим дисковим ножем та прозорою насадкою

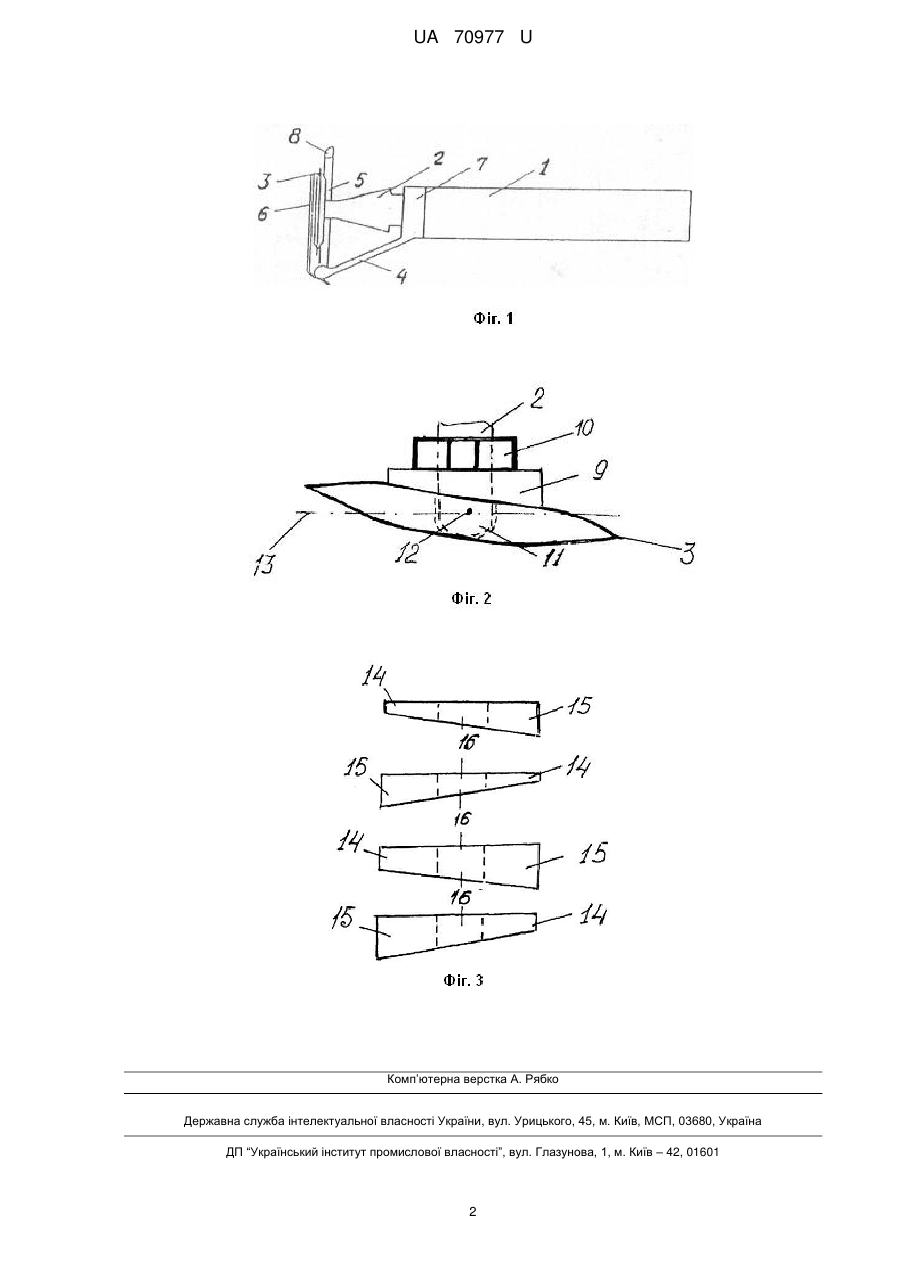

Реферат: UA 70977 U UA 70977 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом містить корпус, привідний вал, ніж, насадку з обідком, захисним щитком, механізмом регулювання товщини зрізуваного шару, на робочій поверхні ободка насадки виконані виступи [1]. Недоліком пристрою є те, що він недостатньо технологічний, механізм регулювання товщини зрізуваного шару має зовнішню різьбу на корпусі з фіксуючою кулькою на пружині над різьбою, на внутрішній поверхні муфти насадки має внутрішню різьбу (що відповідають одна одній), пази вертикально, відносно її вертикальної осі, на різьбі по всій внутрішній поверхні через рівні проміжки, при поверненні насадки різьба піднімає або знижує останню на 0,1 мм, яка фіксується під пружиною кулькою на корпусі і пазами внутрішньої поверхні муфти насадки, діапазон регулювання від 0,1 до 1,0 мм при встановленні товщини зрізуваного повношарового аутодермотрансплантата з фіксуючими параметрами рельєфу робочої поверхні обідка насадки, збільшується нерельєфна частина дерми аутодермотрансплантата, що призводить до підвищення терміну приживлення аутодермотрансплантата та призводить до частого відторгнення і нагноєння останнього. В основу корисної моделі поставлена задача вдосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування рельєфного аутодермотрансплантата. Поставлену задачу вирішують тим, що дерматом містить корпус, привідний вал, дисковий ніж, насадку з прозорим обідком, захисним щитком, дисковий ніж на привідному валу кріпиться на штифту, кінець якого заокруглений, при цьому дисковий ніж може змінювати нахил відносно горизонтальної осі, це положення фіксується скошеною накладкою та гайкою, насадка нерухома. Дерматом працює наступним чином: дерматом встановлюють на шкіру робочою поверхнею 8 ободка 5, обмежуючої насадки 4 під кутом 45 до поверхні шкіри, скошений дисковий ніж, ріжучий край при обертанні створює осцилюючі рухи, при яких проходить відрізання тонкої та товстої частини аутодермотрансплантата, черговість тонкої та товстої частин аутодермотрансплантата залежить від швидкості обертання дискового ножа та швидкості проведення дерматома по донорській поверхні шкіри, висота товстої частини аутодермотрансплантата залежить від зміни нахилу дискового ножа відносно горизонтальної осі, яка фіксується скошеною накладкою та гайкою. На Фіг.1 - загальний вид пропонованого дерматома, де 1 - корпус, що містить двигун (механічний, електричний, пневматичний, біологічний або інші механізми, що передають їх навантаження або трансформують їх рух), 2 - привідний вал, 3 - ріжучий край дискового ножа, 4 - насадка з прозорим обідком, 5 - прозорий обідок насадки, 6 - захисний щиток, 7 - муфта насадки, 8 - робоча поверхня насадки. На Фіг.2 - 2 - привідний вал, 3 - ріжучий край дискового ножа, 9 - скошена накладка 10 фіксуюча гайка, 11 - привідний вал, кінець якого заокруглений, 12 - штифт, 13 - умовна горизонтальна вісь. На Фіг.3 - скошені накладки, де - 14 - тонкі частини, 15 - товсті частини, 16 - отвори накладок. При використанні пропонованого дерматома з регульованим дисковим ножем можна отримати рельєфний аутодермотрансплантат, що може бути необмеженої довжини при зниженій еластичності шкіри. Джерела інформації: 1. Коптюх В.В., Коптюх В.В. "Дерматом Коптюха" Авторское свидетельство СССР №1301388, 8 декабря 1986 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Дерматом з регульованим дисковим ножем та прозорою насадкою, який містить корпус, привідний вал, ніж, насадку з обідком, захисним щитком, механізмом регулювання товщини зрізуваного шару, на робочій поверхні обідка насадки виконані виступи, який відрізняється тим, що дисковий ніж на привідному валу кріпиться на штифту, кінець якого заокруглений, при цьому дисковий ніж може змінювати нахил відносно горизонтальної осі, це положення фіксується скошеною накладкою та гайкою, насадка нерухома, насадка з прозорим обідком. 1 UA 70977 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
