Спосіб задування доменної печі

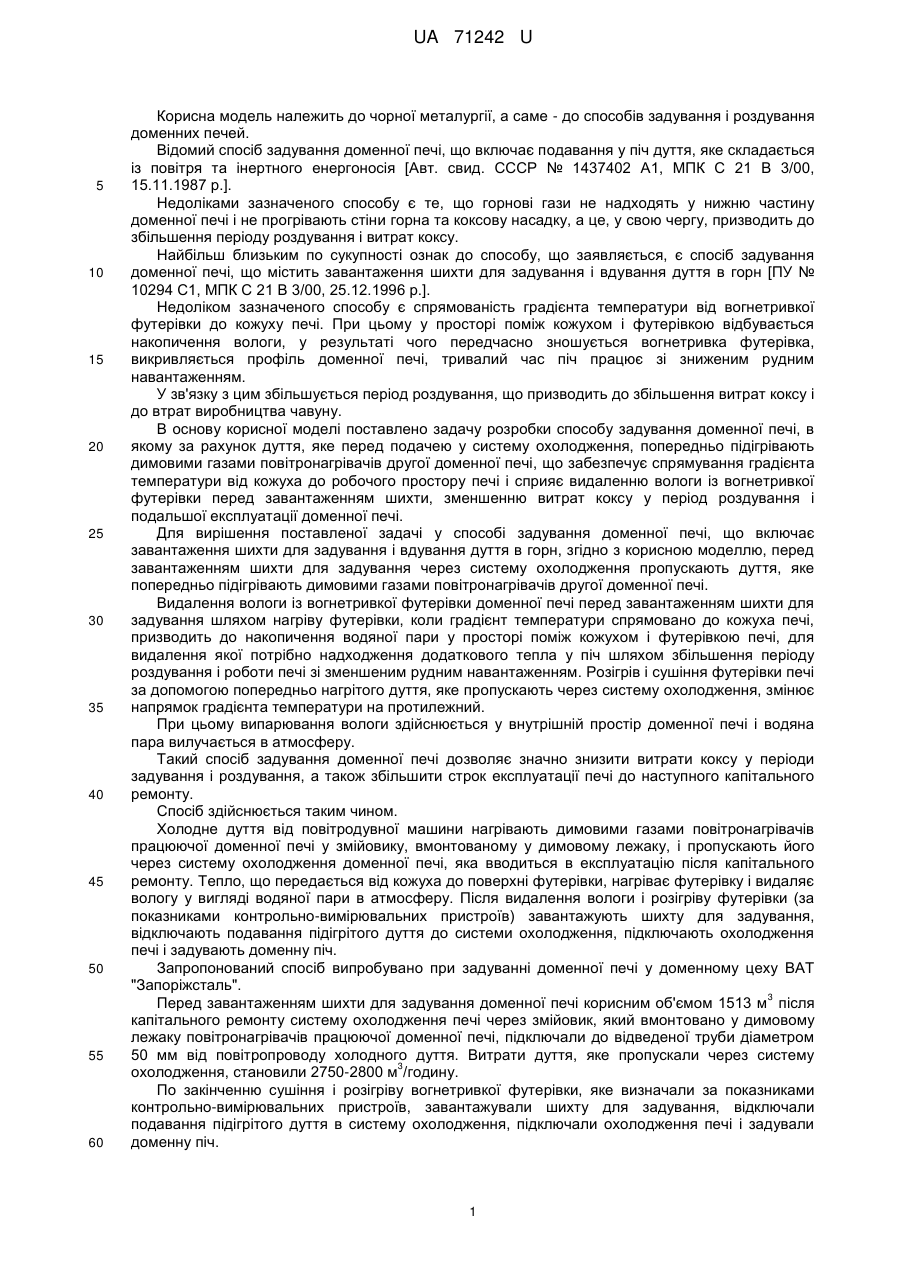

Реферат: Спосіб задування доменної печі включає завантаження шихти для задування і вдування дуття в горн. Перед завантаженням шихти для задування через систему охолодження пропускають дуття, яке попередньо підігрівають димовими газами повітронагрівачів другої доменної печі. UA 71242 U (54) СПОСІБ ЗАДУВАННЯ ДОМЕННОЇ ПЕЧІ UA 71242 U UA 71242 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до чорної металургії, а саме - до способів задування і роздування доменних печей. Відомий спосіб задування доменної печі, що включає подавання у піч дуття, яке складається із повітря та інертного енергоносія [Авт. свид. СССР № 1437402 Α1, МПК С 21 В 3/00, 15.11.1987 р.]. Недоліками зазначеного способу є те, що горнові гази не надходять у нижню частину доменної печі і не прогрівають стіни горна та коксову насадку, а це, у свою чергу, призводить до збільшення періоду роздування і витрат коксу. Найбільш близьким по сукупності ознак до способу, що заявляється, є спосіб задування доменної печі, що містить завантаження шихти для задування і вдування дуття в горн [ПУ № 10294 С1, МПК С 21 В 3/00, 25.12.1996 р.]. Недоліком зазначеного способу є спрямованість градієнта температури від вогнетривкої футерівки до кожуху печі. При цьому у просторі поміж кожухом і футерівкою відбувається накопичення вологи, у результаті чого передчасно зношується вогнетривка футерівка, викривляється профіль доменної печі, тривалий час піч працює зі зниженим рудним навантаженням. У зв'язку з цим збільшується період роздування, що призводить до збільшення витрат коксу і до втрат виробництва чавуну. В основу корисної моделі поставлено задачу розробки способу задування доменної печі, в якому за рахунок дуття, яке перед подачею у систему охолодження, попередньо підігрівають димовими газами повітронагрівачів другої доменної печі, що забезпечує спрямування градієнта температури від кожуха до робочого простору печі і сприяє видаленню вологи із вогнетривкої футерівки перед завантаженням шихти, зменшенню витрат коксу у період роздування і подальшої експлуатації доменної печі. Для вирішення поставленої задачі у способі задування доменної печі, що включає завантаження шихти для задування і вдування дуття в горн, згідно з корисною моделлю, перед завантаженням шихти для задування через систему охолодження пропускають дуття, яке попередньо підігрівають димовими газами повітронагрівачів другої доменної печі. Видалення вологи із вогнетривкої футерівки доменної печі перед завантаженням шихти для задування шляхом нагріву футерівки, коли градієнт температури спрямовано до кожуха печі, призводить до накопичення водяної пари у просторі поміж кожухом і футерівкою печі, для видалення якої потрібно надходження додаткового тепла у піч шляхом збільшення періоду роздування і роботи печі зі зменшеним рудним навантаженням. Розігрів і сушіння футерівки печі за допомогою попередньо нагрітого дуття, яке пропускають через систему охолодження, змінює напрямок градієнта температури на протилежний. При цьому випарювання вологи здійснюється у внутрішній простір доменної печі і водяна пара вилучається в атмосферу. Такий спосіб задування доменної печі дозволяє значно знизити витрати коксу у періоди задування і роздування, а також збільшити строк експлуатації печі до наступного капітального ремонту. Спосіб здійснюється таким чином. Холодне дуття від повітродувної машини нагрівають димовими газами повітронагрівачів працюючої доменної печі у змійовику, вмонтованому у димовому лежаку, і пропускають його через систему охолодження доменної печі, яка вводиться в експлуатацію після капітального ремонту. Тепло, що передається від кожуха до поверхні футерівки, нагріває футерівку і видаляє вологу у вигляді водяної пари в атмосферу. Після видалення вологи і розігріву футерівки (за показниками контрольно-вимірювальних пристроїв) завантажують шихту для задування, відключають подавання підігрітого дуття до системи охолодження, підключають охолодження печі і задувають доменну піч. Запропонований спосіб випробувано при задуванні доменної печі у доменному цеху ВАТ "Запоріжсталь". 3 Перед завантаженням шихти для задування доменної печі корисним об'ємом 1513 м після капітального ремонту систему охолодження печі через змійовик, який вмонтовано у димовому лежаку повітронагрівачів працюючої доменної печі, підключали до відведеної труби діаметром 50 мм від повітропроводу холодного дуття. Витрати дуття, яке пропускали через систему 3 охолодження, становили 2750-2800 м /годину. По закінченню сушіння і розігріву вогнетривкої футерівки, яке визначали за показниками контрольно-вимірювальних пристроїв, завантажували шихту для задування, відключали подавання підігрітого дуття в систему охолодження, підключали охолодження печі і задували доменну піч. 1 UA 71242 U 5 Реалізація способу, що заявляється, дозволить прискорити процес задування доменної печі завдяки попередньому видаленню вологи і розігріву вогнетривкої футерівки, проводити сушіння доменної печі без спеціальних пристроїв, уніфікувати процес задування після капітальних ремонтів, знизити витрати коксу у період роздування і подальшої експлуатації доменної печі на 9-10 %, а також збільшити строк роботи печі до наступного ремонту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб задування доменної печі, що включає завантаження шихти для задування і вдування дуття в горн, який відрізняється тим, що перед завантаженням шихти для задування через систему охолодження пропускають дуття, яке попередньо підігрівають димовими газами повітронагрівачів другої доменної печі. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
